Este tutorial te guía paso a paso con las precauciones necesarias para desarmar y volver a armar el cable de la cama caliente de tu impresora. Seguí estas instrucciones con atención para asegurar que el mantenimiento sea seguro y efectivo. Fijate bien en cada detalle antes de empezar.
Cable de la cama caliente y nozzle wiper de la A1 mini
Este artículo solo cubre el reemplazo del cable de la cama caliente y del nozzle wiper. Si lo que necesitás es sacar la cama completa de tu A1 mini, mejor mirá el tutorial de instalación específico de la A1 mini. No hace falta desmontar toda la cama de la impresora para cambiar estas piezas.
Lista de piezas

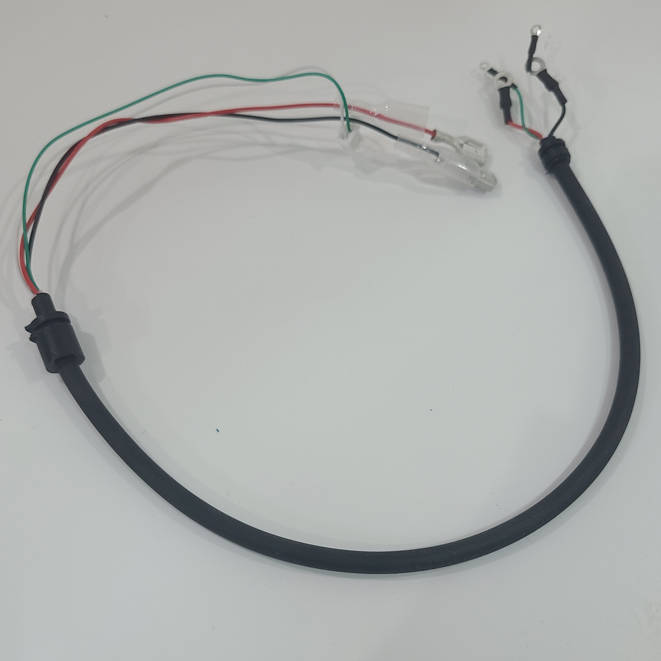

- Cable de la cama caliente

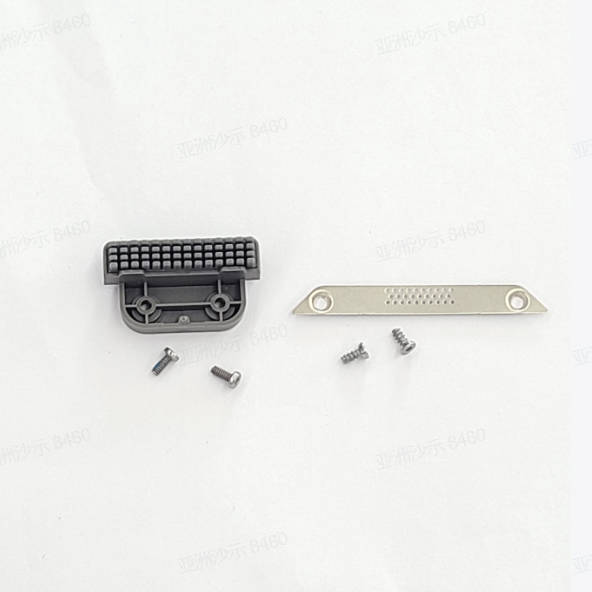

- Nozzle wiper de la cama caliente
Lista de tornillos
- A (BT2*4): Para sujetar el nozzle wiper (2 unidades).
- B (M2*4.5): Para sujetar el asiento de silicona y la tapa del cable de la cama caliente (3 unidades).
- C (BT2*6): Para sujetar la tapa del cable de la cama caliente (2 unidades).
- D (BT2*8): Para sujetar la tapa del cable de la cama caliente (2 unidades).
- E (M2*2.5): Para sujetar el cable de señal de la cama caliente (2 unidades).
- F (MW3*6): Para sujetar el cable de potencia de la cama caliente (2 unidades).
Herramientas necesarias
Llaves Allen H2.0 y H1.5.
Advertencia de seguridad
¡IMPORTANTE! Es clave apagar la impresora antes de hacer cualquier laburo de mantenimiento, incluyendo el manejo de cables del cabezal o de la electrónica. Si hacés las cosas con la impresora prendida, podés causar un cortocircuito, romper algo de la electrónica o ponerte en riesgo vos.
Durante el mantenimiento, quizás tengas que desarmar partes como el hotend. Esto deja expuestos cables y componentes que podrían hacer corto si se tocan entre sí o con alguna parte metálica mientras la máquina está con energía. Por eso, desconectala siempre del enchufe antes de empezar. Si tenés dudas, abrí un ticket en nuestra página de soporte.
Desarmado de la cama caliente
Paso 1: Sacar el nozzle wiper de la cama caliente

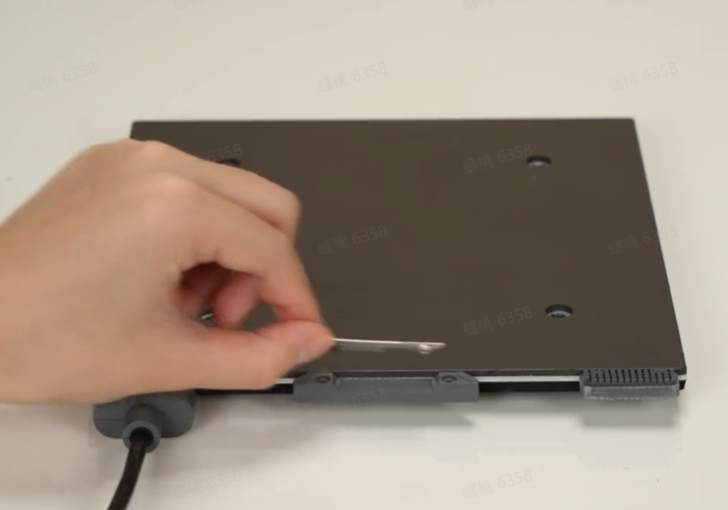

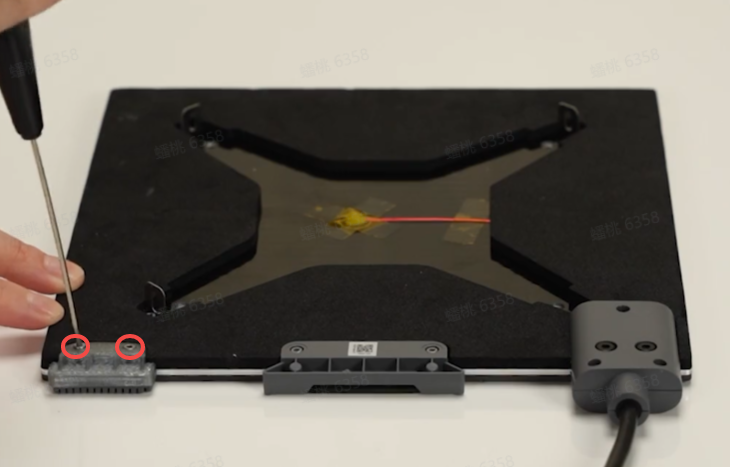

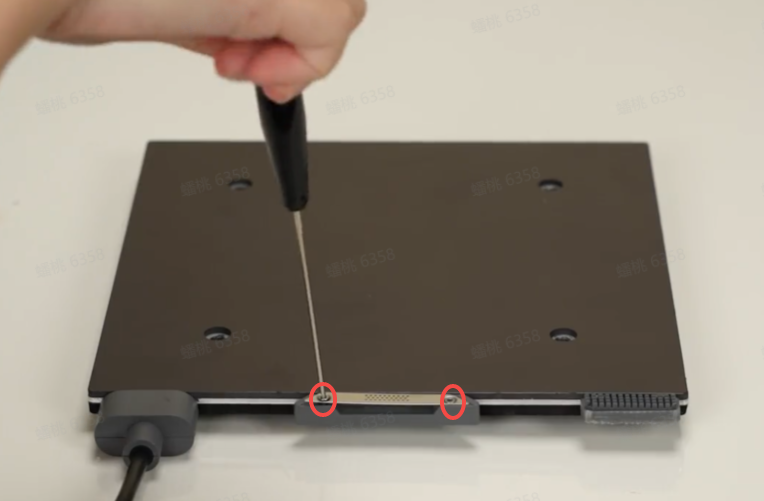

Sacá los 2 tornillos A con la llave Allen H1.5 y retirá la lengüeta del nozzle wiper. Después, da vuelta la cama caliente y sacá los limpiadores de silicona aflojando los 2 tornillos B.
Paso 2: Sacar el cable de la cama caliente

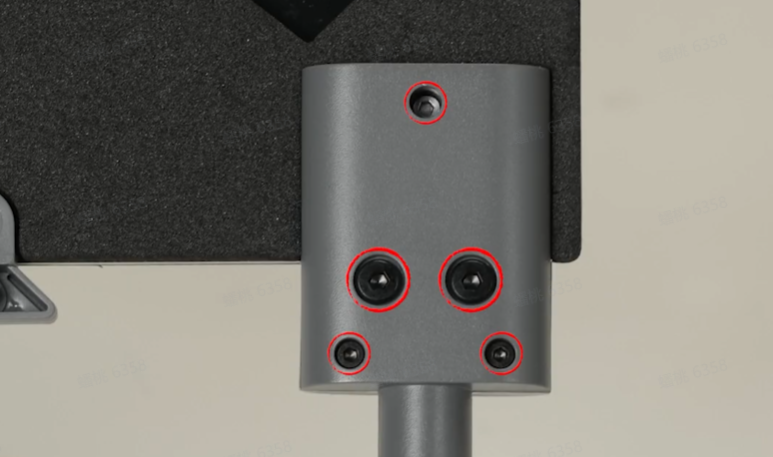

Retirá el tornillo B, los 2 tornillos C y los 2 tornillos D. Una vez hecho esto, sacá la tapa del cable de la cama caliente.

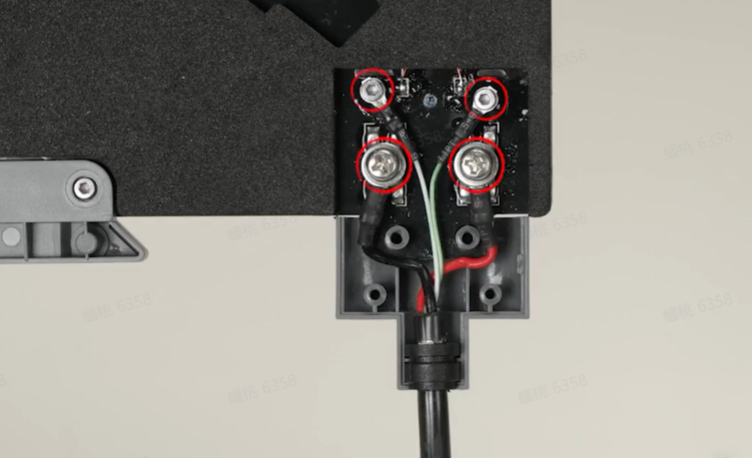

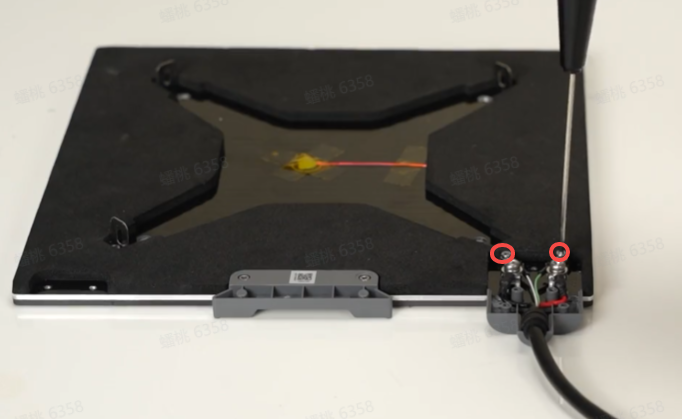

Desconectá el cable de señal de la cama caliente sacando los 2 tornillos E (fijate bien cómo va puesto para cuando lo vuelvas a instalar).
Aflojá los 2 tornillos F para retirar el cable de potencia de la cama caliente.
Armado de la cama caliente
Paso 1: Instalar el cable de la cama caliente

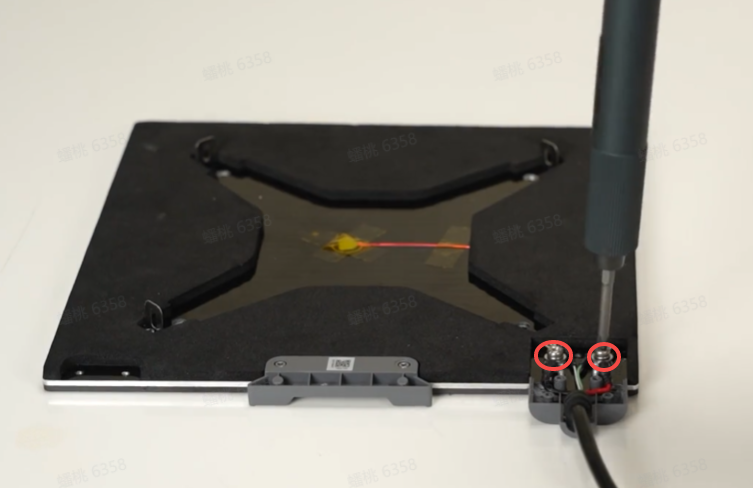

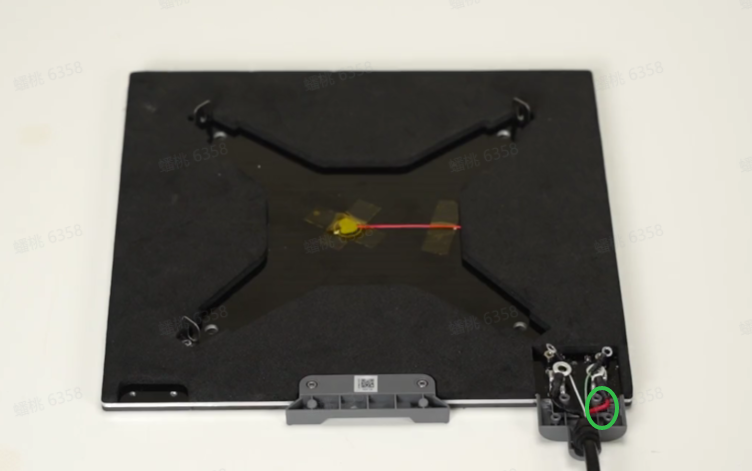

Conectá el cable de potencia a la terminal con el cable rojo del lado derecho, como se ve en las fotos. Aseguralo bien apretando los 2 tornillos F. Después, conectá el cable de señal a las terminales con el cable verde a la derecha y ajustalo con los 2 tornillos E.

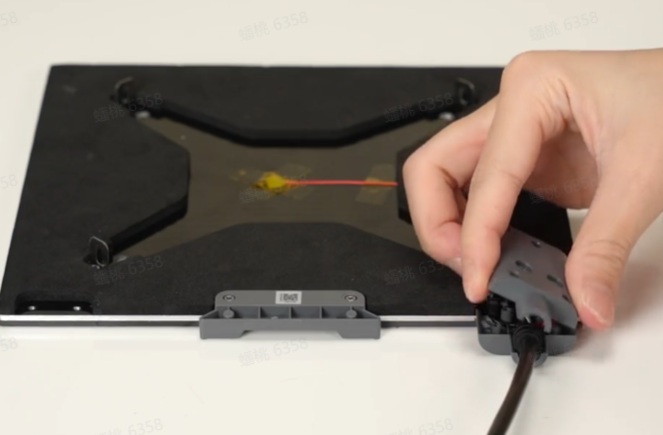

Cerrá la tapa del cable de la cama caliente y asegurá todo con los 2 tornillos C, los 2 tornillos D y el tornillo B.
Paso 2: Instalar el nozzle wiper de la cama caliente
Instalá el limpiador de silicona y apretá los 2 tornillos B.
Da vuelta la cama caliente, poné la lengüeta del nozzle wiper en su lugar y terminalo apretando los 2 tornillos A.
Cómo verificar que todo quedó bien
Poné la temperatura de la cama caliente a 60 °C usando las opciones de la pantalla y esperá a que empiece a calentar.
Calibración
No hace falta realizar ninguna calibración.
Notas finales
Esperamos que esta guía te haya sido de ayuda. Para que todo salga bien y no corras riesgos, si tenés cualquier duda sobre el proceso, mejor contactate con el soporte técnico antes de arrancar. Vamos a hacer lo posible para darte una mano rápido. Dale clic acá para abrir un ticket en nuestra página de soporte.
