Esta guía te va a mostrar paso a paso cómo cambiar el Heatbed de tu A1 mini. Seguí las instrucciones con cuidado para asegurar un reemplazo seguro y que la impresora vuelva a quedar impecable.
¿Cuándo usarla?
Tenés que usar esta guía si el Heatbed de tu A1 mini está fallando y necesita un cambio. Los problemas más comunes suelen ser:
- El Heatbed no calienta.
- La superficie del Heatbed está dañada.
- Te lo recomendó el equipo de soporte de Bambu Lab.
Herramientas y materiales necesarios

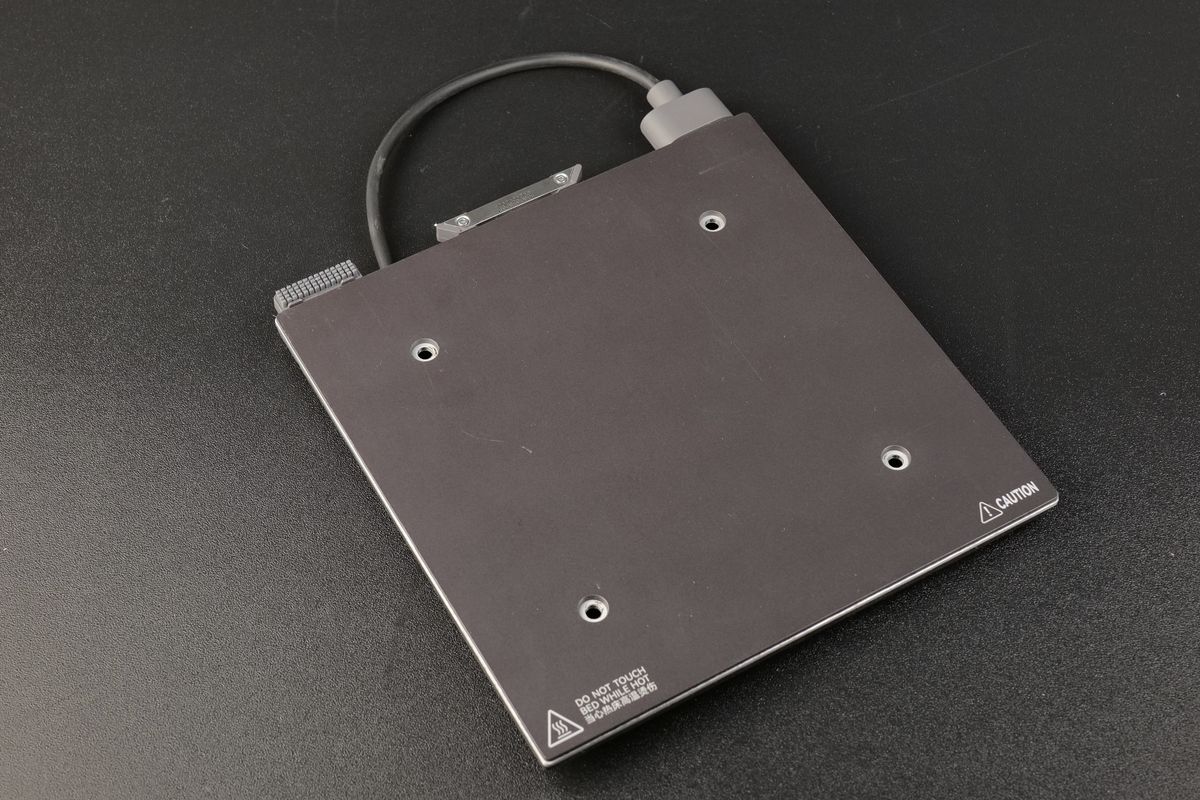

- Repuesto de Heatbed para A1 mini
- Llave Allen H2.0
- 15 minutos de tu tiempo
Advertencia de seguridad
¡IMPORTANTE! Es fundamental que apagues la impresora y la desenchufes antes de hacer cualquier laburo de mantenimiento. Dejarla prendida mientras tocás cables o componentes electrónicos puede causar un cortocircuito, lo que puede arruinar las placas y ponerte en riesgo. Al desarmar piezas, podés dejar expuestos contactos que no deben tocarse con la energía conectada. Si tenés dudas, abrí un ticket de soporte antes de seguir.
Pasos para sacar el Heatbed viejo

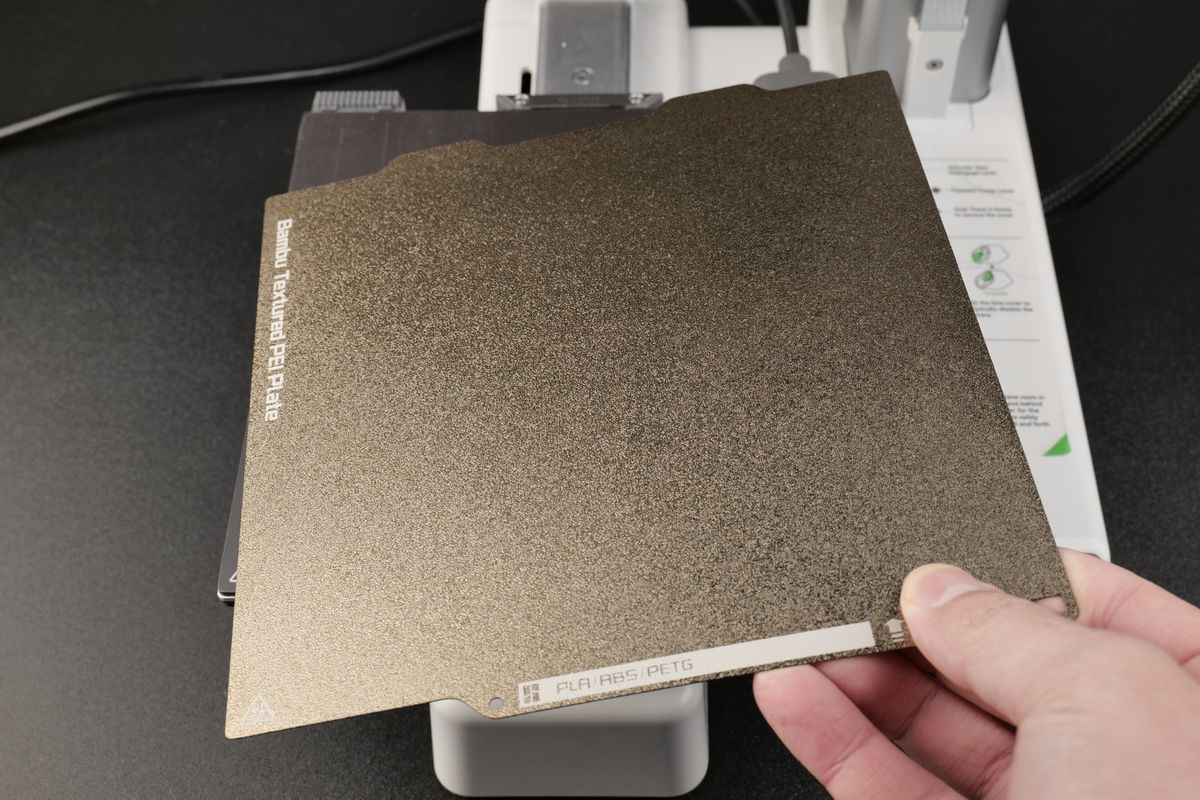

1. Sacá la PEI plate
Primero, retirá la PEI plate del Heatbed.
2. Sacá los tornillos del Heatbed

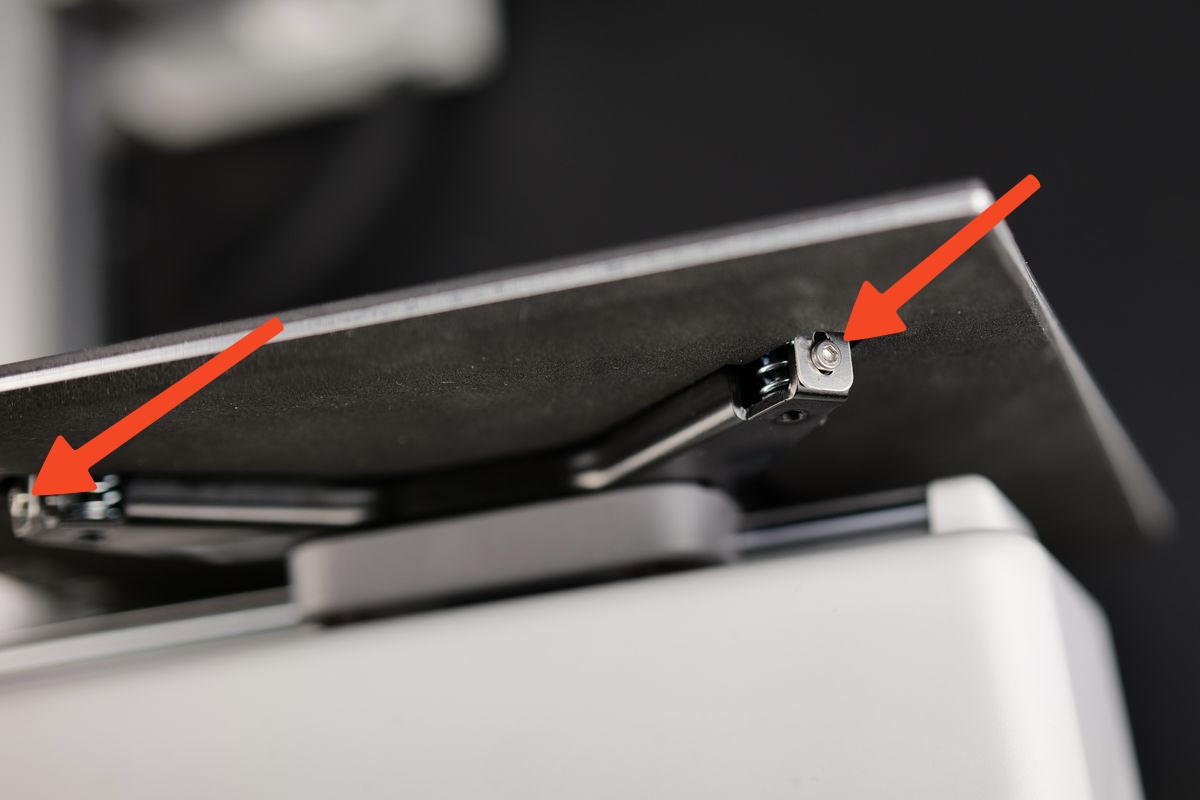

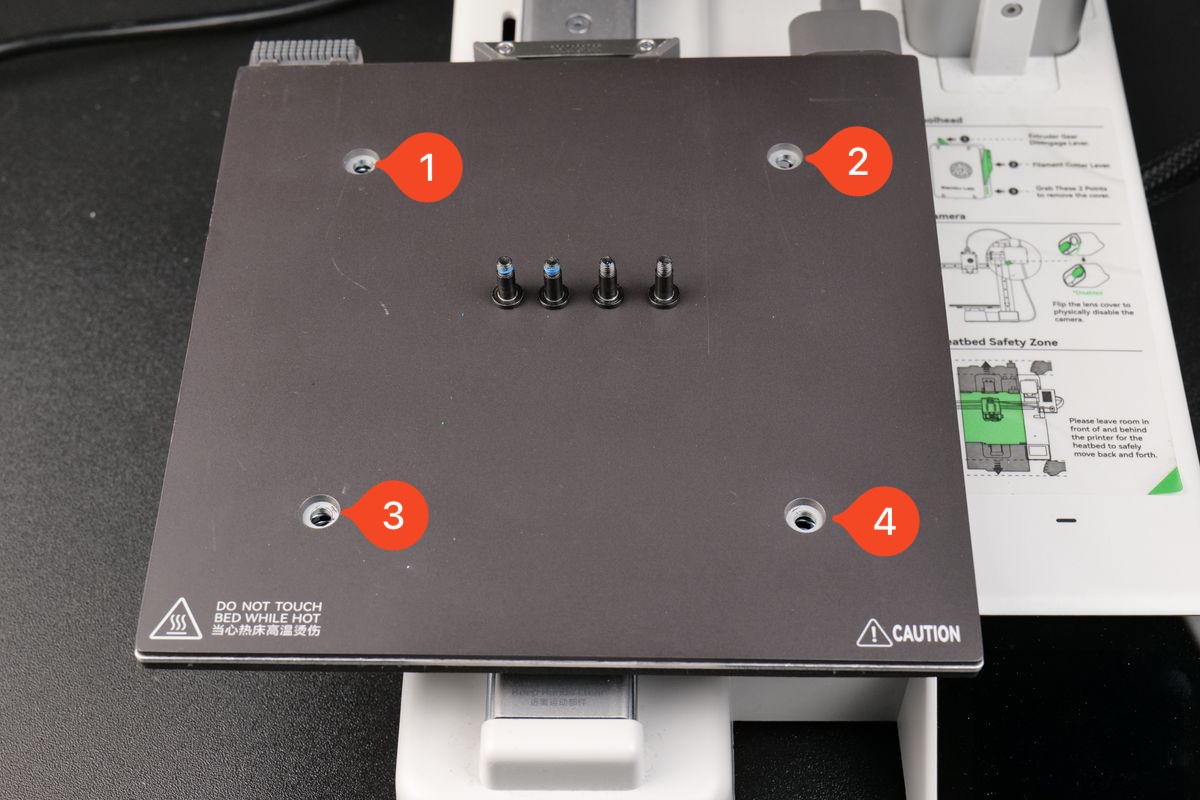

Empezá sacando los tres tornillos de tensión. Fijate que no hay ningún tornillo en la parte superior derecha del Heatbed. Una vez que saques esos, retirá los otros cuatro tornillos que sujetan el componente.
3. Sacá la tapa de la carcasa inferior

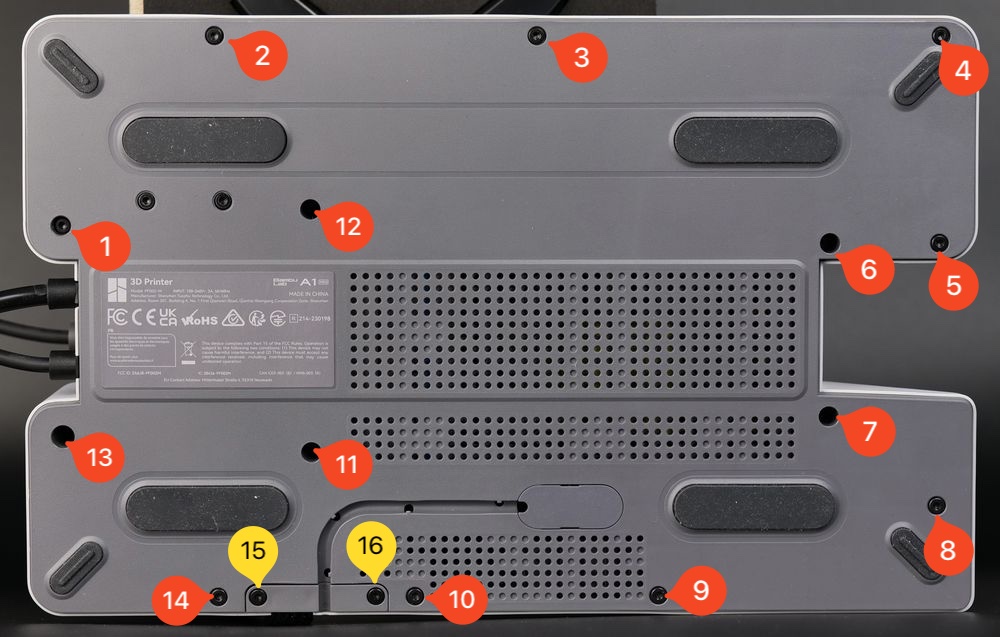

Poné la impresora de costado, con la columna del eje Z apoyada sobre la mesa. Sacá los 16 tornillos que sostienen la tapa inferior para poder acceder al ventilador de la placa MC. Ojo: los tornillos 15 y 16 son distintos, así que tenelos ubicados para cuando vuelvas a armar todo. Después, hacé palanca despacito para sacar la tapa plástica.
4. Sacá el protector plástico de cables

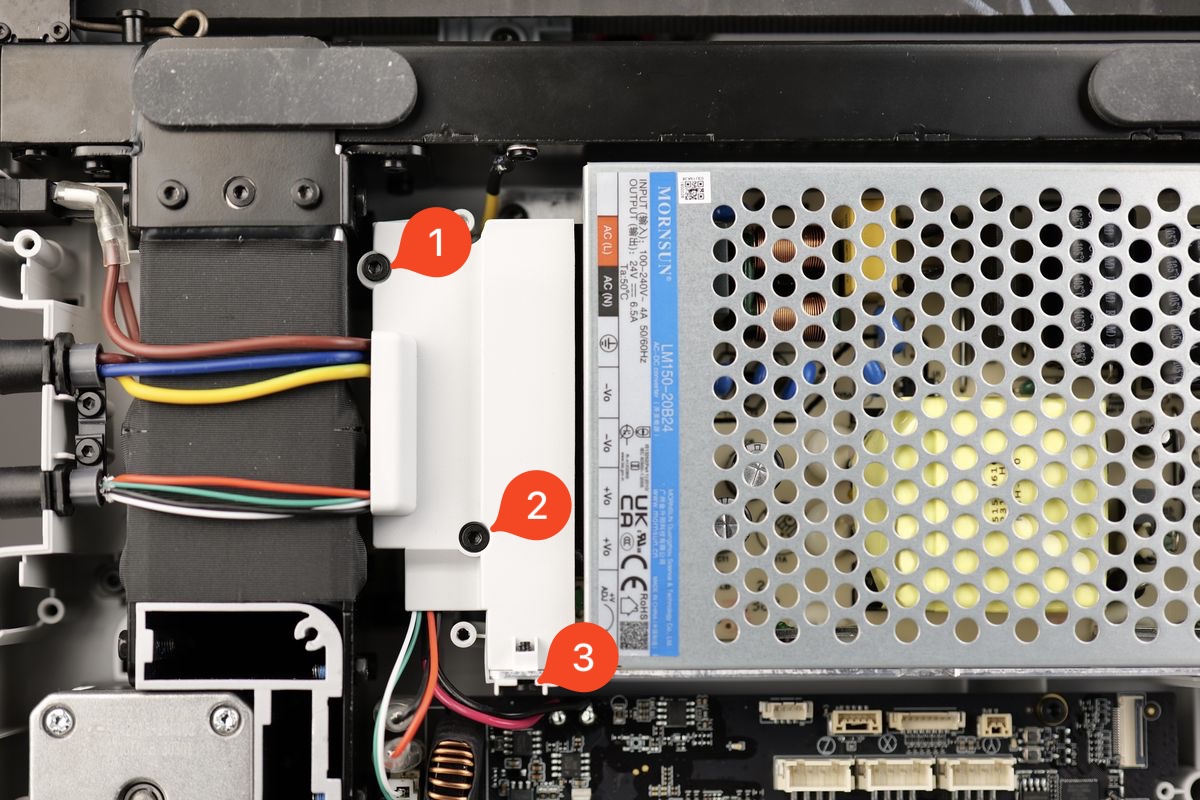

Retirá con cuidado los tres tornillos que sujetan el protector de cables para llegar a los terminales de la fuente de alimentación. El tornillo n° 3 está en el costado.
5. Desconectá los cables del Heatbed

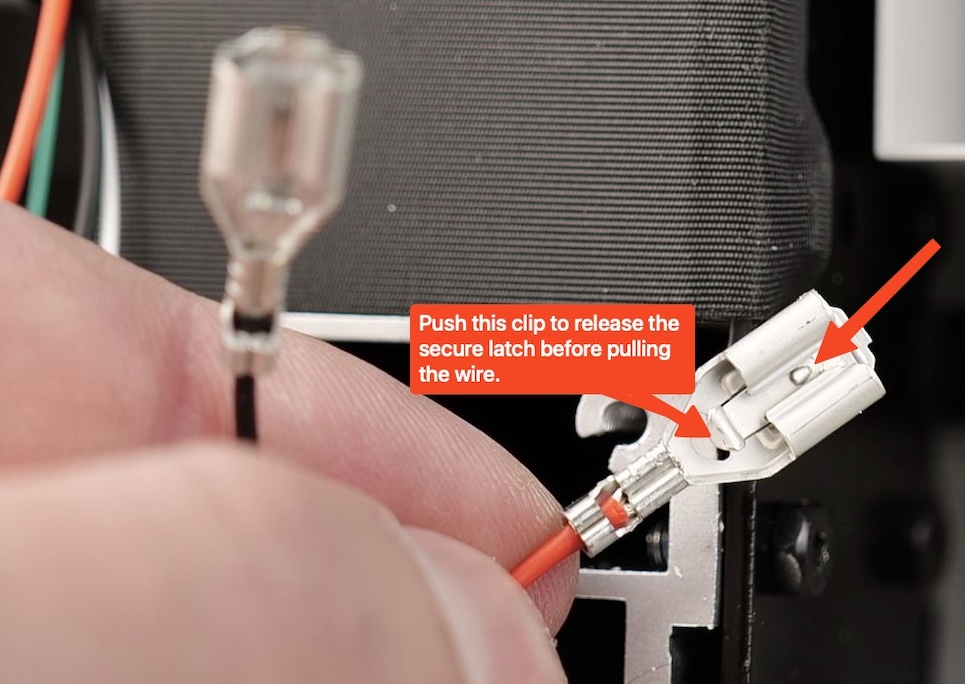

Ya podés desconectar los cables. Los conectores tienen una traba de seguridad; tenés que apretar el clip metálico mientras tirás de los cables para que salgan bien.
6. Sacá el cable del Heatbed de la impresora

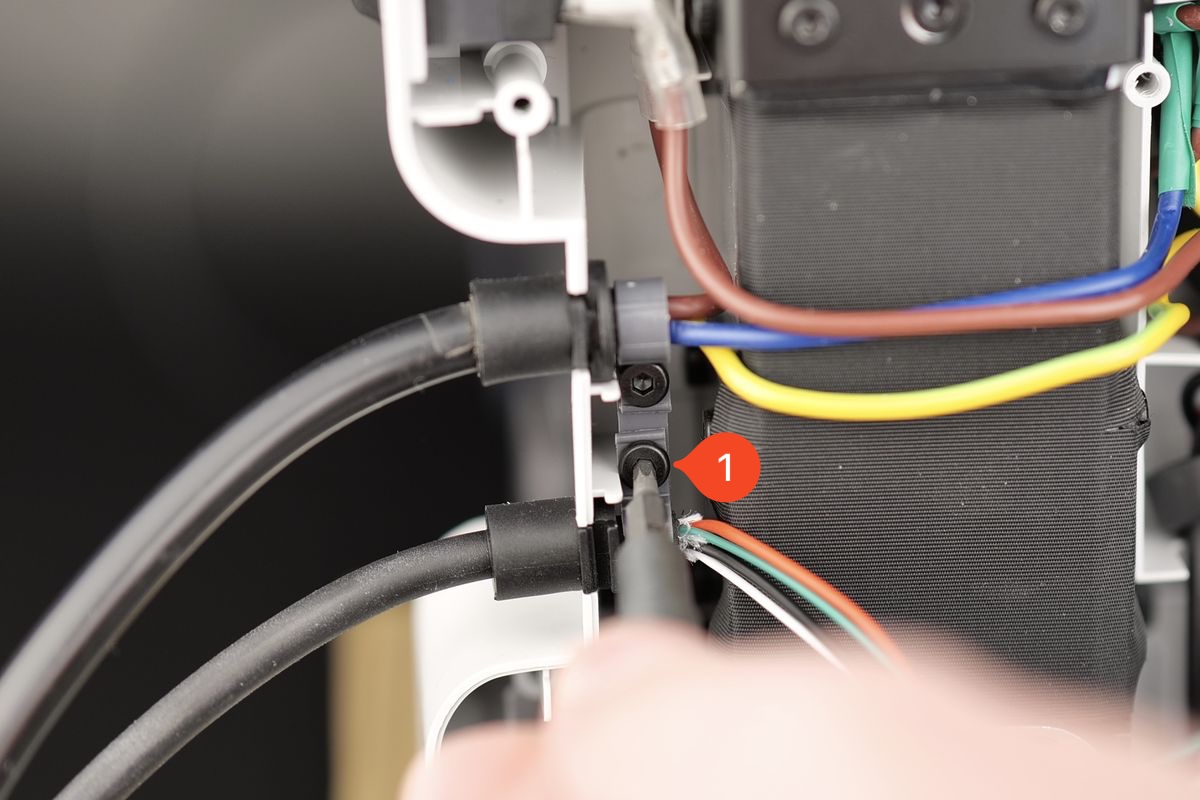

Ahora podés liberar el cable de la máquina. Sacá el tornillo que sujeta el soporte, retirá el cable y listo, ya tenés el Heatbed afuera.
Pasos para instalar el Heatbed nuevo
1. Colocá el cable del Heatbed en la impresora

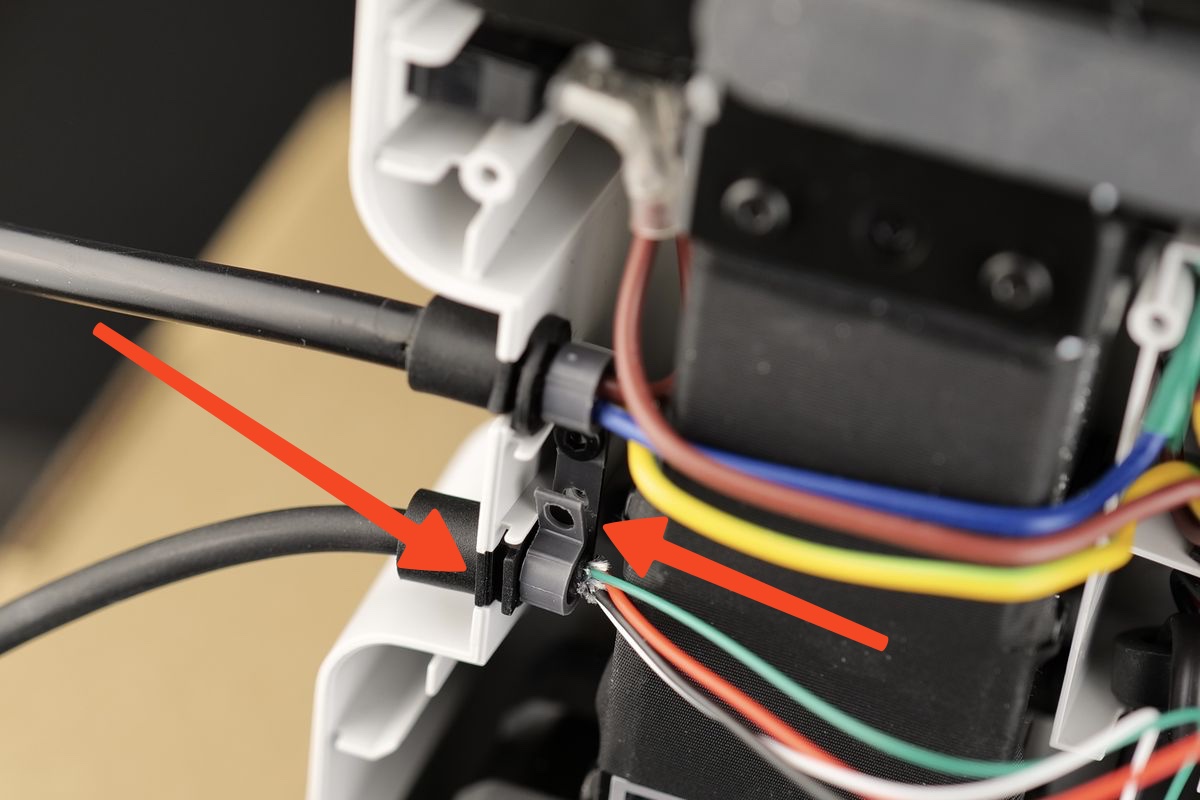

Pasá el cable con cuidado por el soporte y ajustá el tornillo sin darle de más. Asegurate de que la parte plana del cable mire hacia la base de la impresora, como se ve en las fotos.
2. Reconectá los cables

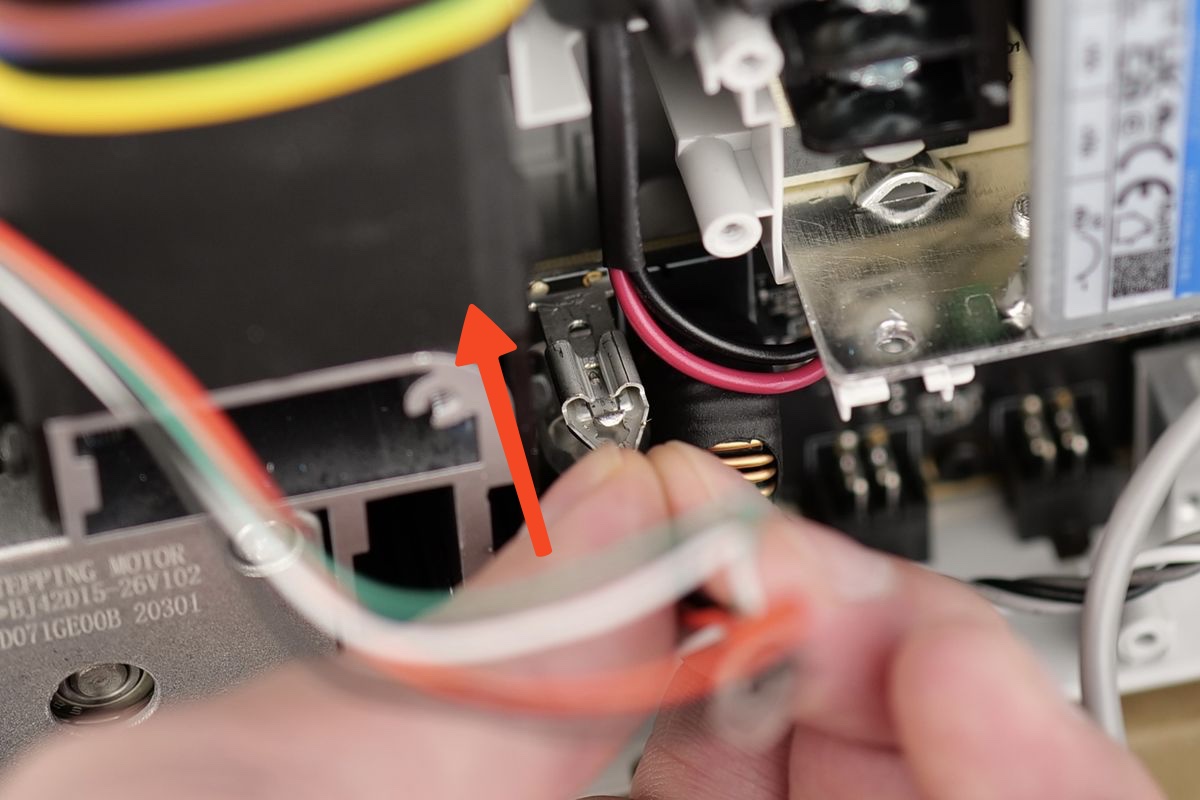

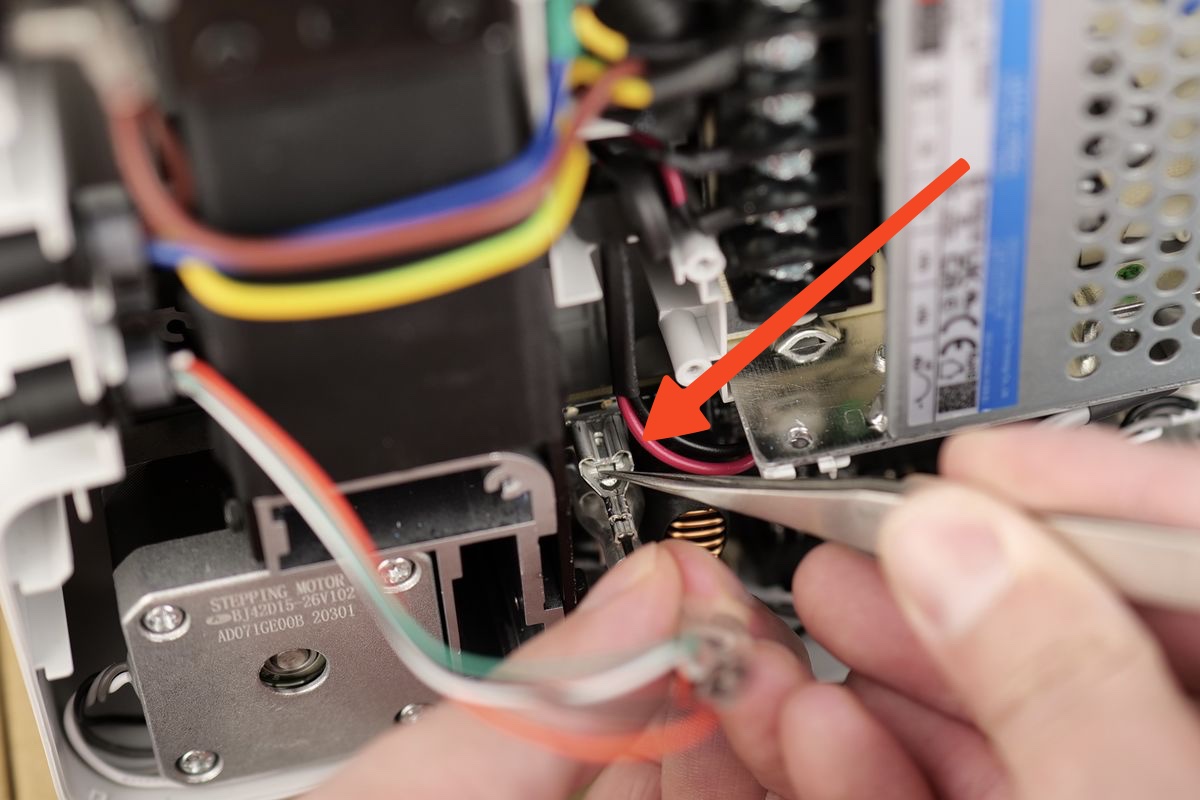

Conectá el cable del termistor y después instalá los cables rojo y negro en la placa principal. El cable negro va arriba y el rojo abajo. No te olvides de deslizar el aislante de goma sobre los conectores de los cables del Heatbed.
3. Reinstalá el protector de cables y la tapa
Volvé a poner el protector plástico con sus tres tornillos, acomodá bien el ruteo de cables y cerrá la tapa inferior con sus 16 tornillos. Por último, volvé a poner el Heatbed sobre la base y ajustá sus tornillos.
Verificación y calibración
Una vez que termines, es obligatorio hacer una calibración completa desde el menú de la impresora. Si el Heatbed marca 0°C o no levanta temperatura, chequeá que los conectores estén bien enchufados y con el clip metálico trabado.
