Esta guía te explica paso a paso cómo desarmar y volver a armar el motor de X de tu A1 mini. Seguí estas instrucciones y precauciones para asegurar un mantenimiento correcto y seguro de tu equipo.
Motor de X

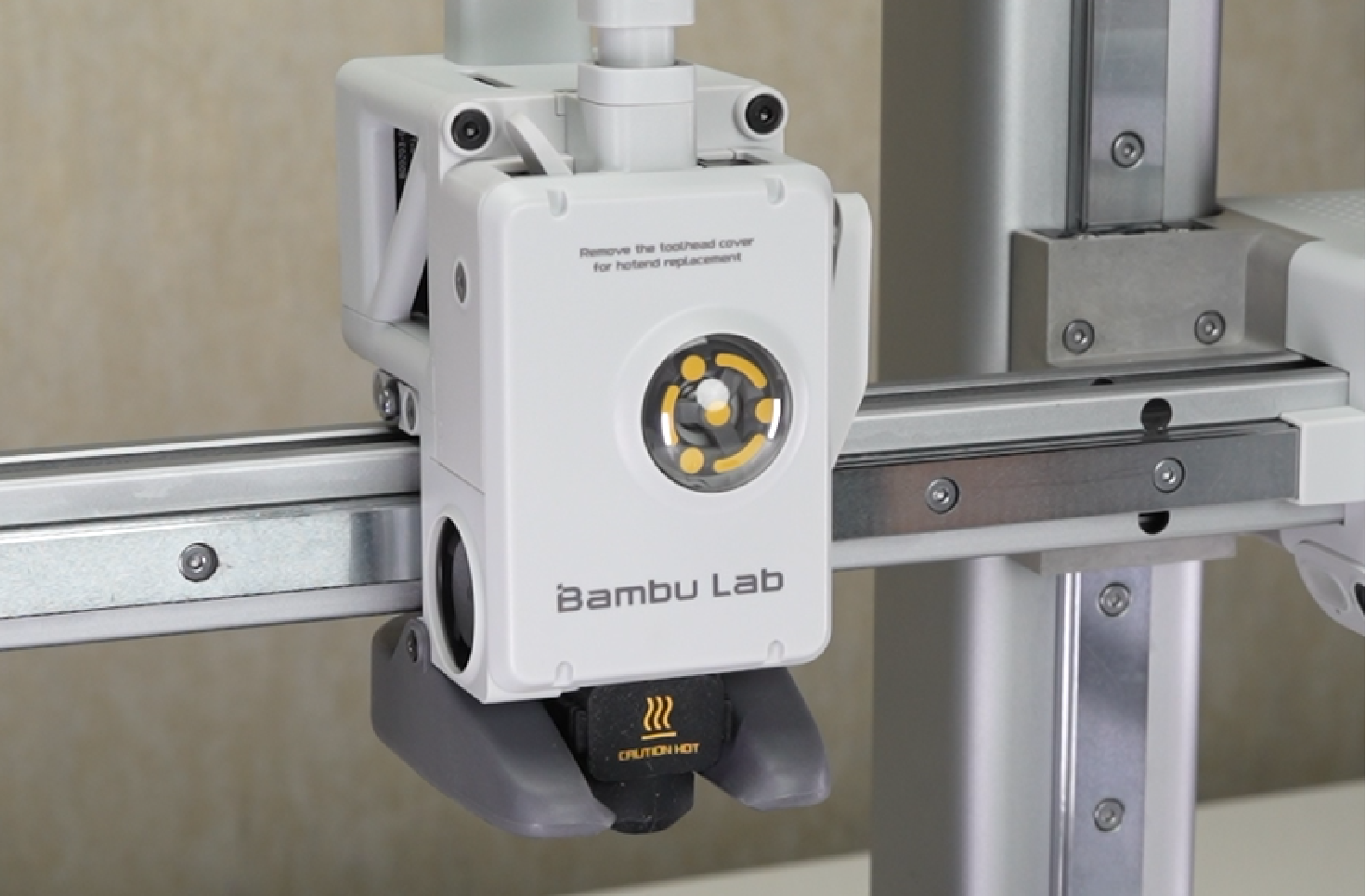

El motor de X es un motor stepper montado en el eje X de la impresora que se encarga de mover el toolhead a lo largo de dicho eje.
¿Cuándo hace falta?
- Si el motor de X se quemó o dejó de funcionar.
- Si después de analizar los logs, el soporte técnico oficial confirmó que el motor de X tiene una falla.
Advertencia de seguridad
¡Importante! Es fundamental apagar la impresora y desconectarla de la corriente antes de hacer cualquier trabajo de mantenimiento, especialmente si vas a tocar la electrónica o los cables del toolhead. Laburar con la impresora prendida puede causar un cortocircuito, dañando los componentes electrónicos y poniendo en riesgo tu seguridad.
Durante el mantenimiento, es posible que tengas que desarmar piezas, incluyendo el hotend. Esto deja expuestos cables y componentes eléctricos que podrían entrar en contacto entre sí o con partes metálicas si la impresora está encendida. Para evitar problemas, asegurate siempre de que el equipo esté totalmente desconectado.
Si tenés alguna duda sobre los pasos de esta guía, por favor abrí un ticket en nuestra página de soporte y te vamos a ayudar lo antes posible.
Herramientas y materiales necesarios
- Motor de X para Bambu Lab A1 mini
- Llave Allen H2.0
- Llave Allen H1.5
- Alicate (corta cables)
Cómo sacar el motor de X
Paso 1: Sacar la tapa de la base

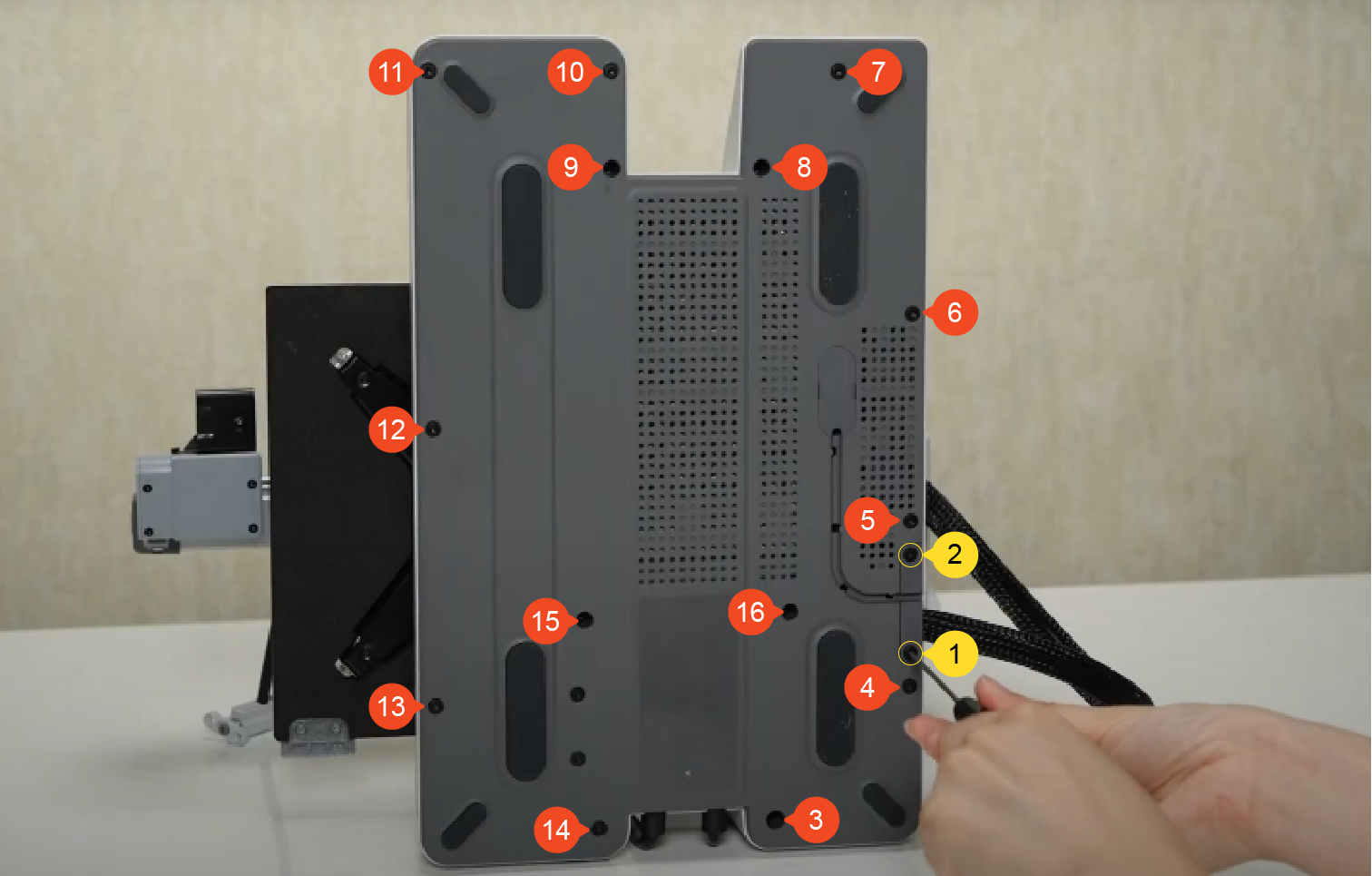

Incliná la impresora hacia atrás hasta que las columnas del eje Z toquen la superficie de la mesa. Usá la llave Allen H2.0 para sacar los 2 tornillos (BT2.6×8) y después los 14 tornillos (BT3×8). Tirá de la malla de nylon para aflojar la tapa de la base y terminal de sacarla.
Paso 2: Sacar el ventilador de la placa principal
Con la llave H2.0, sacá los 2 tornillos (MG2.5×15) y desconectá el cable del ventilador de la placa principal.
Paso 3: Desconectar los cables

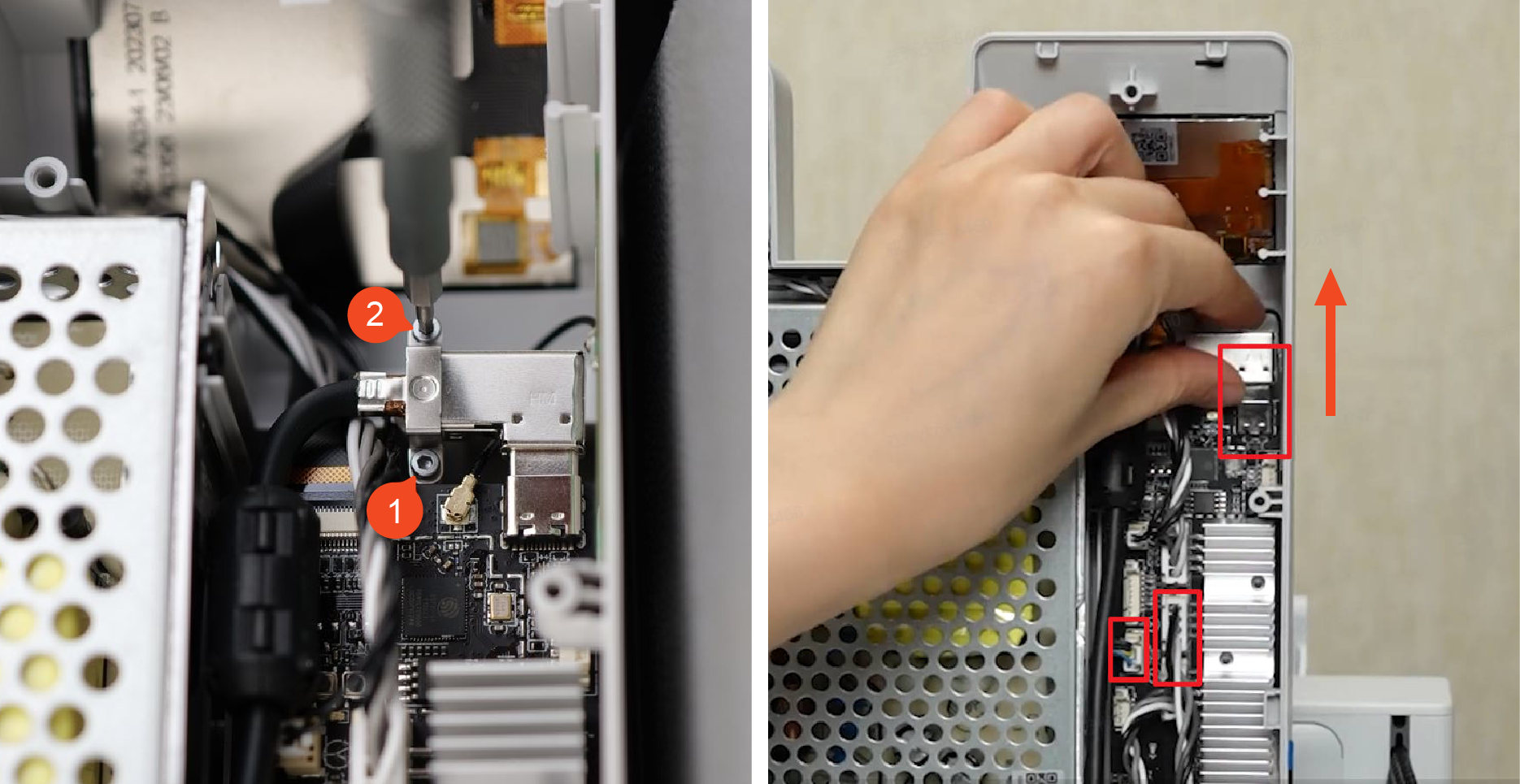

Sacá los 2 tornillos (BT2×5) y la chapita de sujeción. Desconectá el cable USB, el de la cámara y el del motor de X de la placa principal. Fijate que el cable de la cámara tiene una traba; presionala para soltarlo antes de tirar.
Paso 4: Sacar el cable de la cámara y la tapa del motor de X

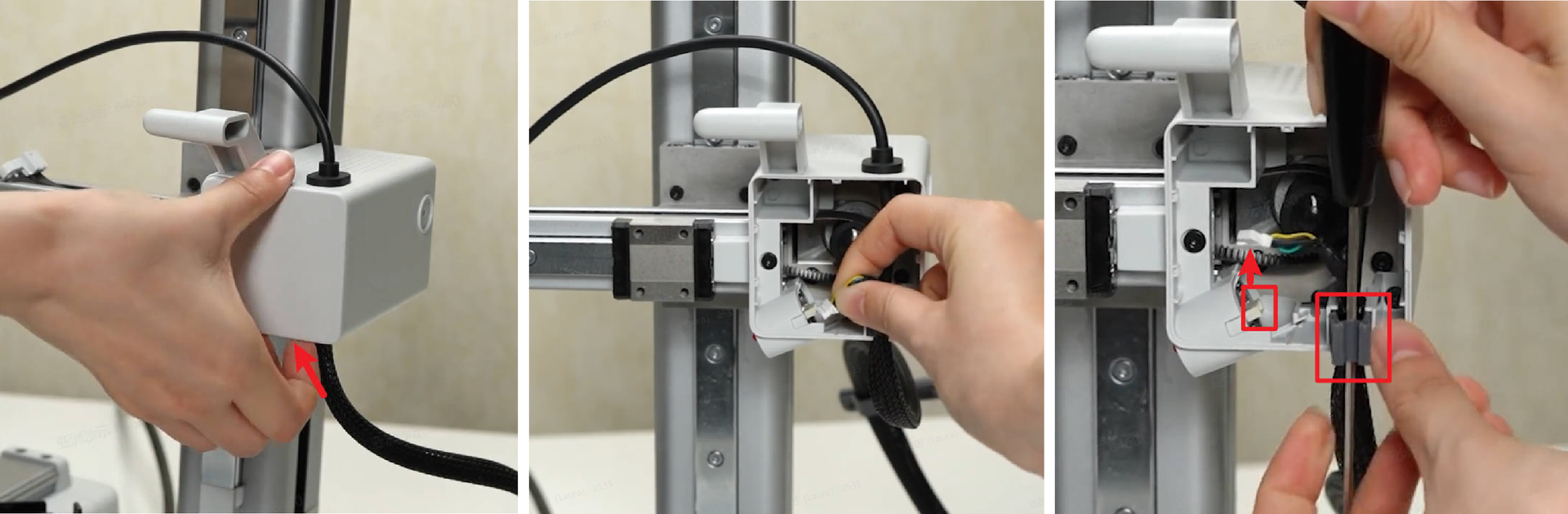

Hacé un poco de fuerza desde abajo de la tapa frontal del motor para sacarla. Desconectá el cable de la cámara. Insertá una llave Allen a través de la abrazadera del cable y hacé palanca para sacarla. Retirá la abrazadera.

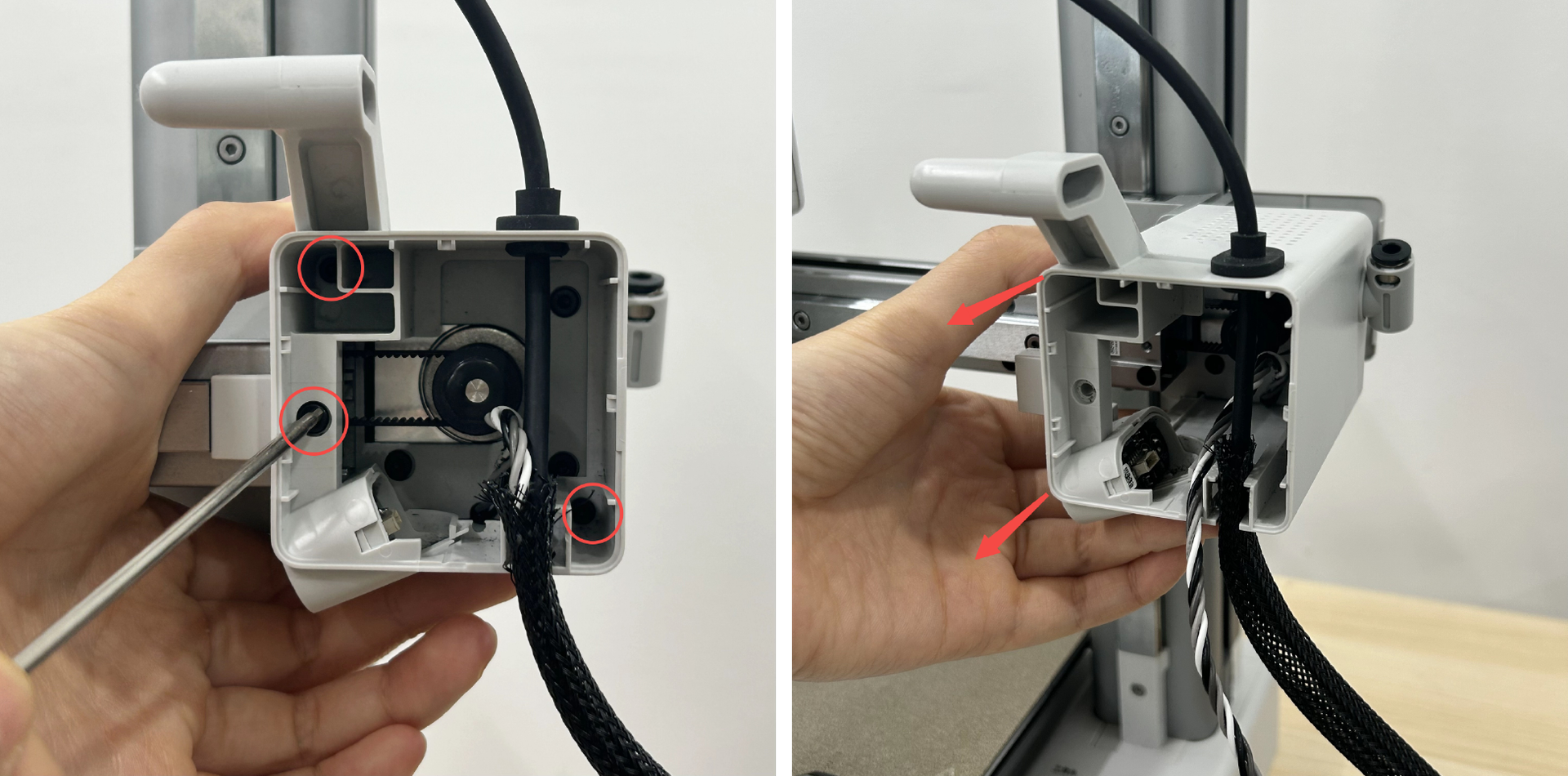

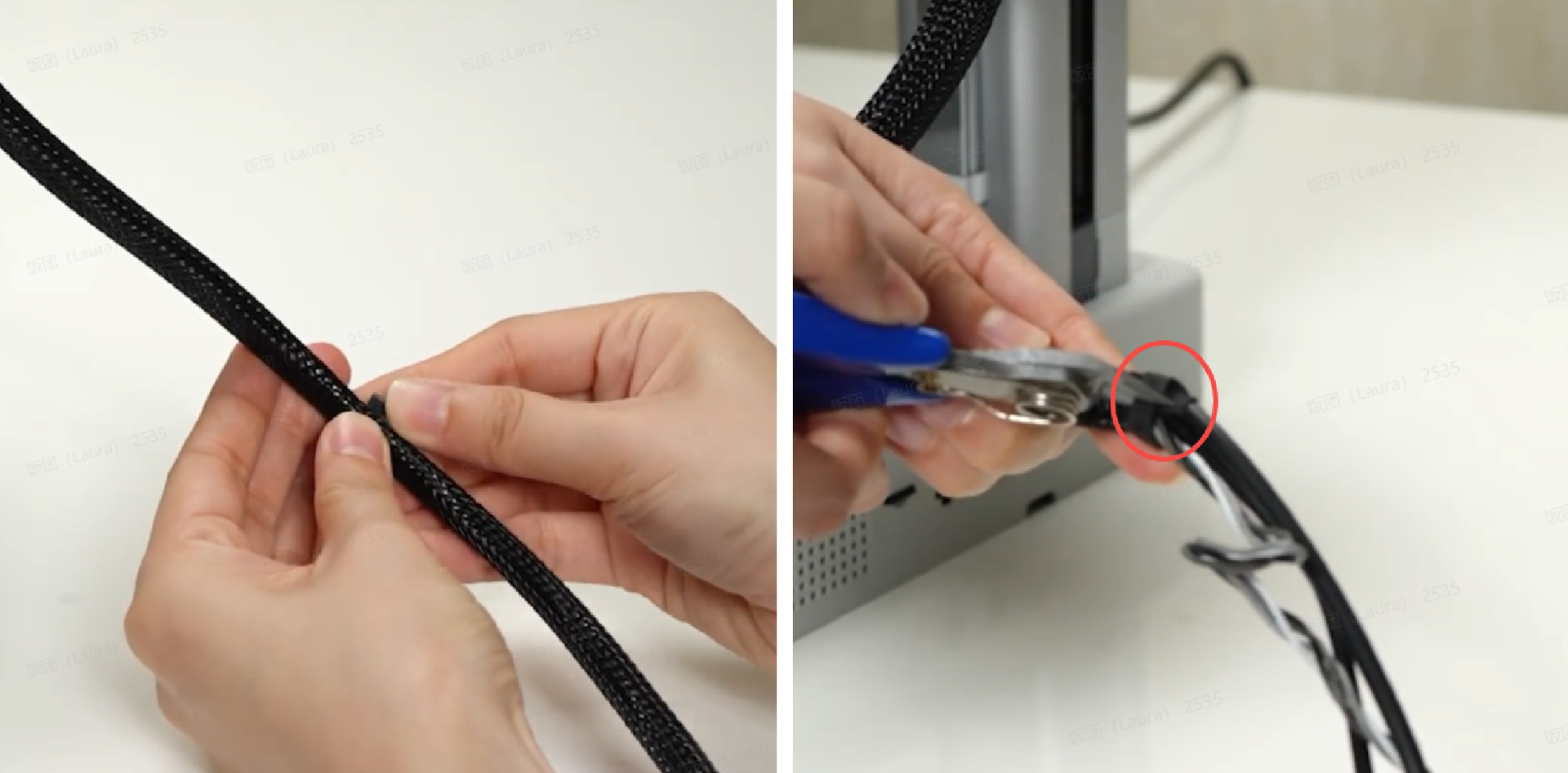

Sacá el clip de los cables, despegá la cinta de un extremo de la malla de nylon y tirá hacia afuera del cable de la cámara y del motor de X. Después, sacá el tornillo (M3×10), los 2 tornillos (M3×6) y retirá el conjunto de la tapa del motor de X.
Paso 5: Aflojar la correa de X

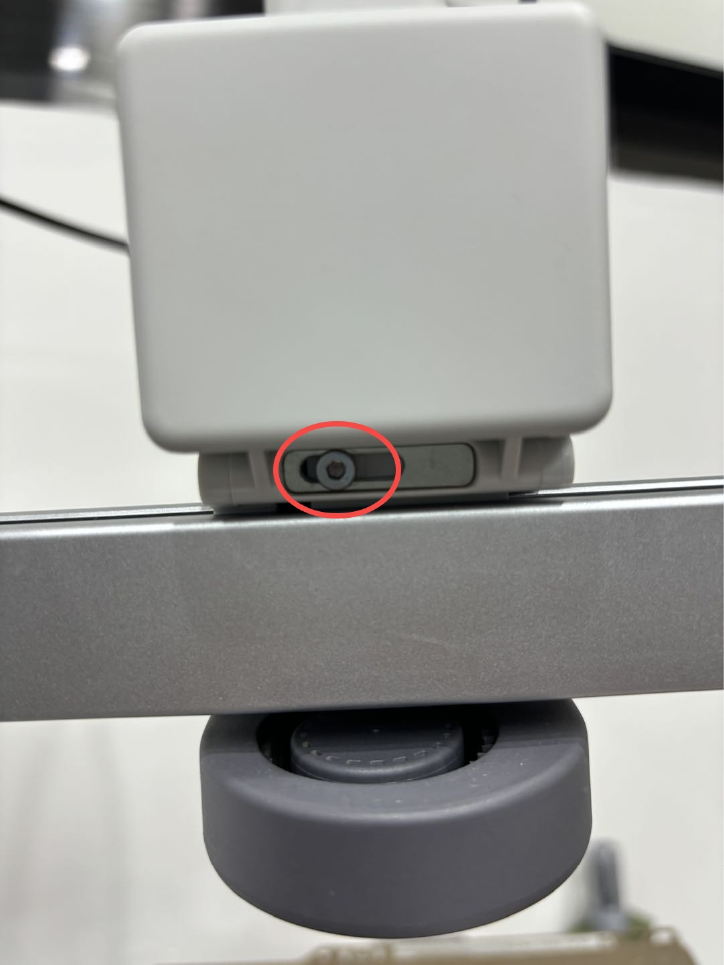

Aflojá el tornillo de tensión dándole una vuelta (no lo saques del todo) para que la correa de X quede suelta.
Paso 6: Sacar el motor de X

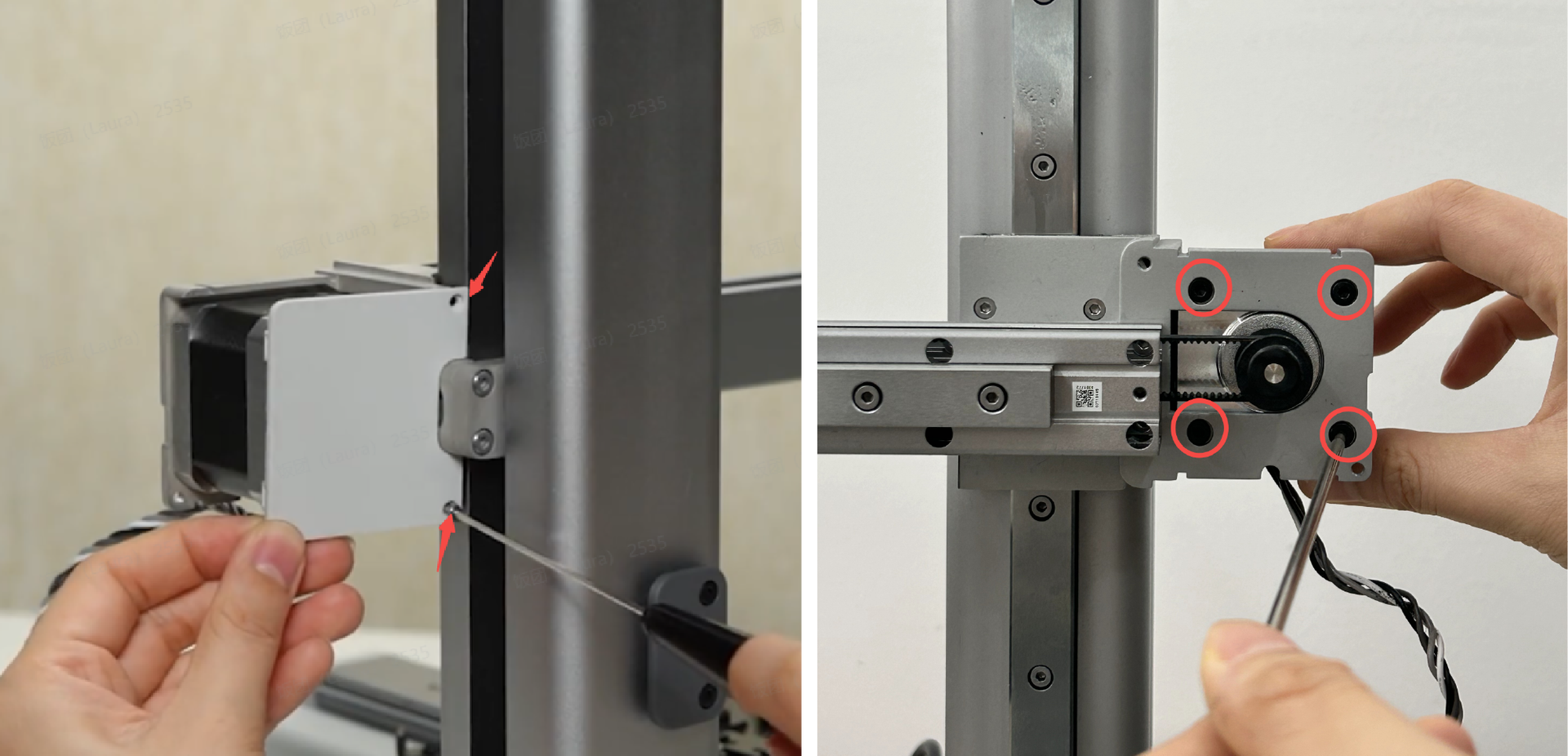

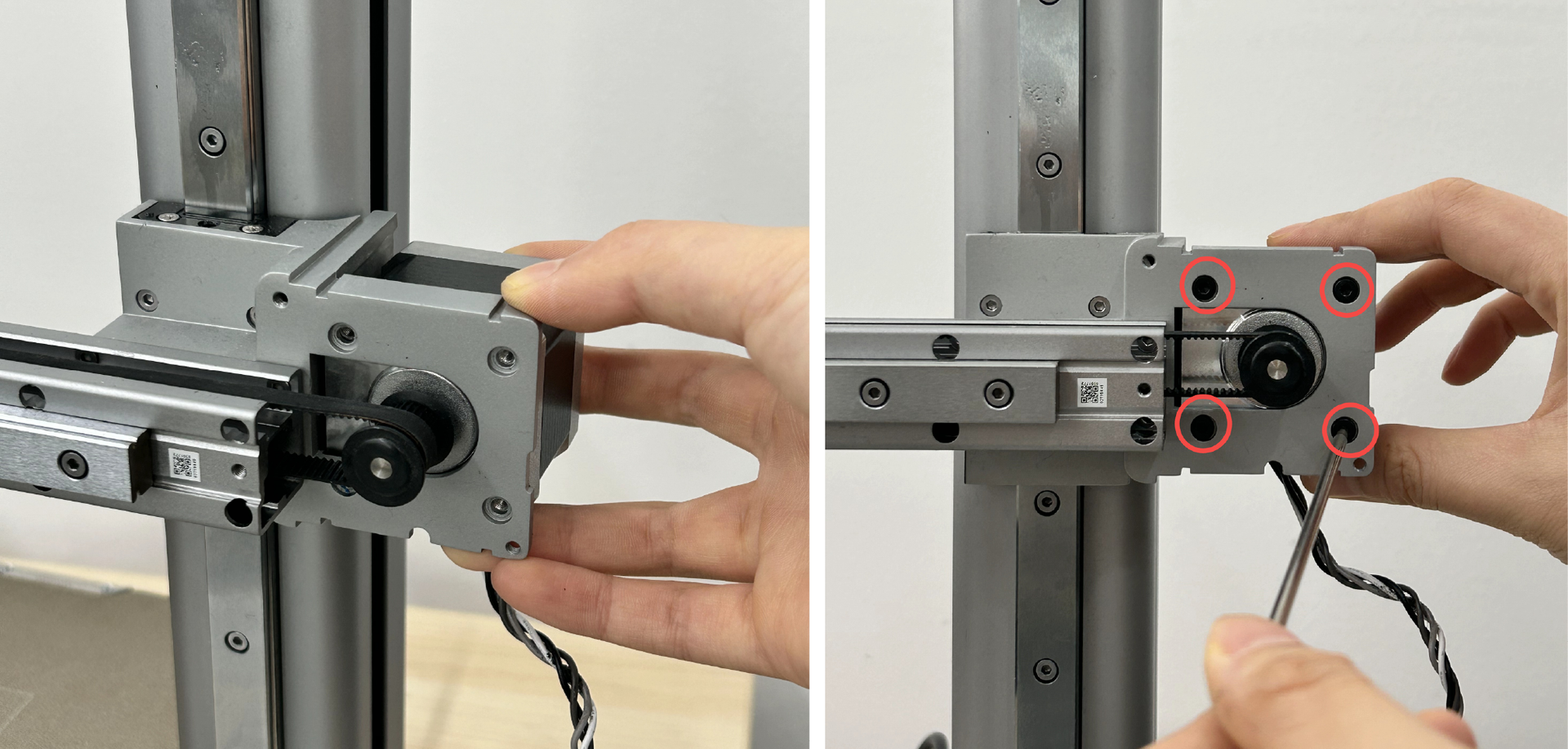

Sacá los 2 tornillos (M2×4.5) para retirar la tapa trasera del motor. Finalmente, sacá los 4 tornillos (M3×5) y desmontá el motor de X.
Guía de armado
Paso 1: Instalar el motor de X
Instalá el motor de X con el cable mirando hacia abajo. Pasá la polea del motor a través de la correa de X y ajustá los 4 tornillos (M3×5).
Paso 2: Tensar la correa de X

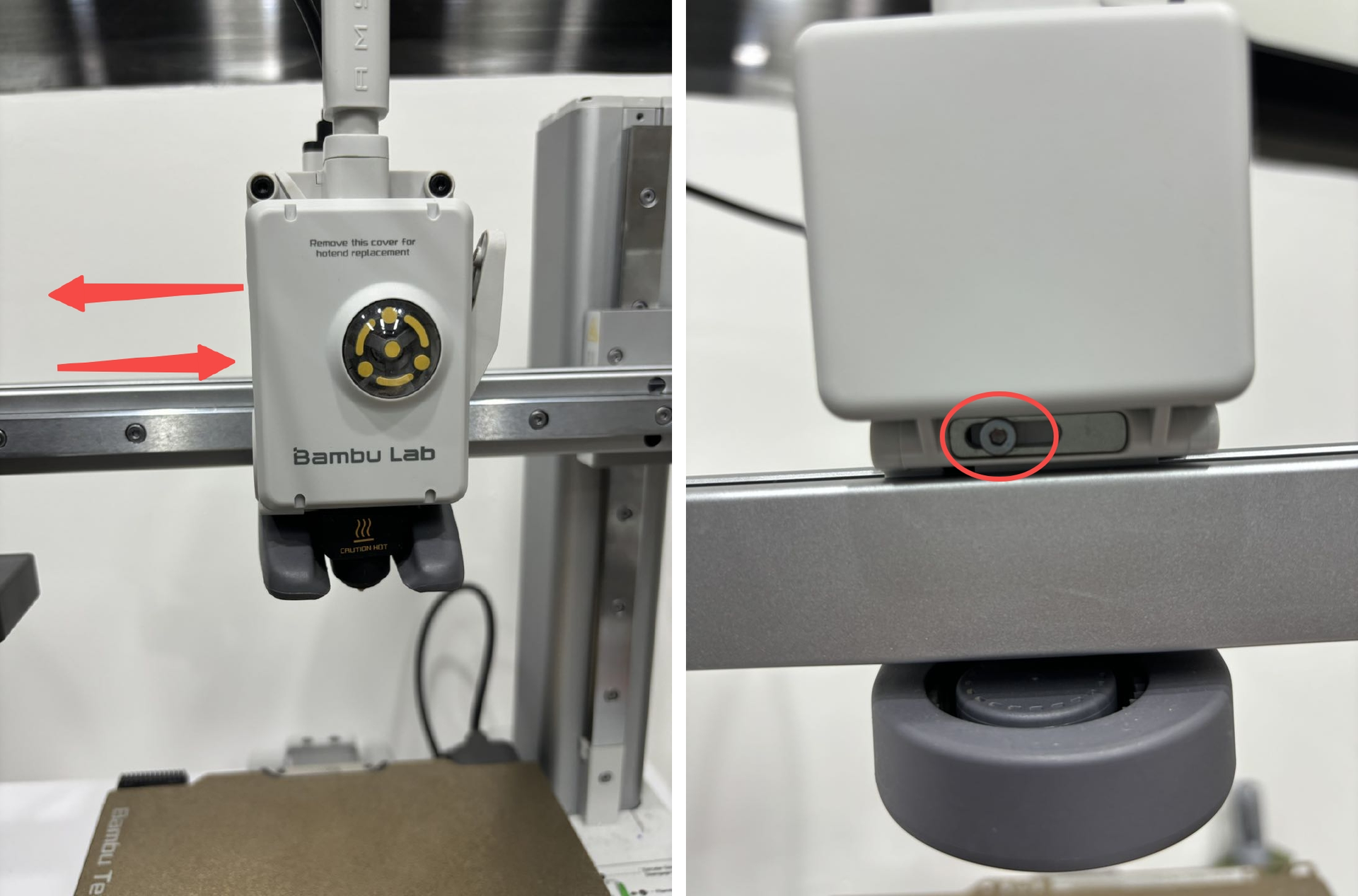

Mové el eje X a una posición cercana a la mitad del eje Z para evitar rayar la PEI plate al mover el toolhead. Asegurate de que el tornillo de tensión esté flojo pero no salido. Mové el toolhead de un lado a otro sobre el eje X tres veces con la mano y después volvé a ajustar el tornillo de tensión.
Paso 3: Instalar la tapa del motor de X, la cámara y el cable USB

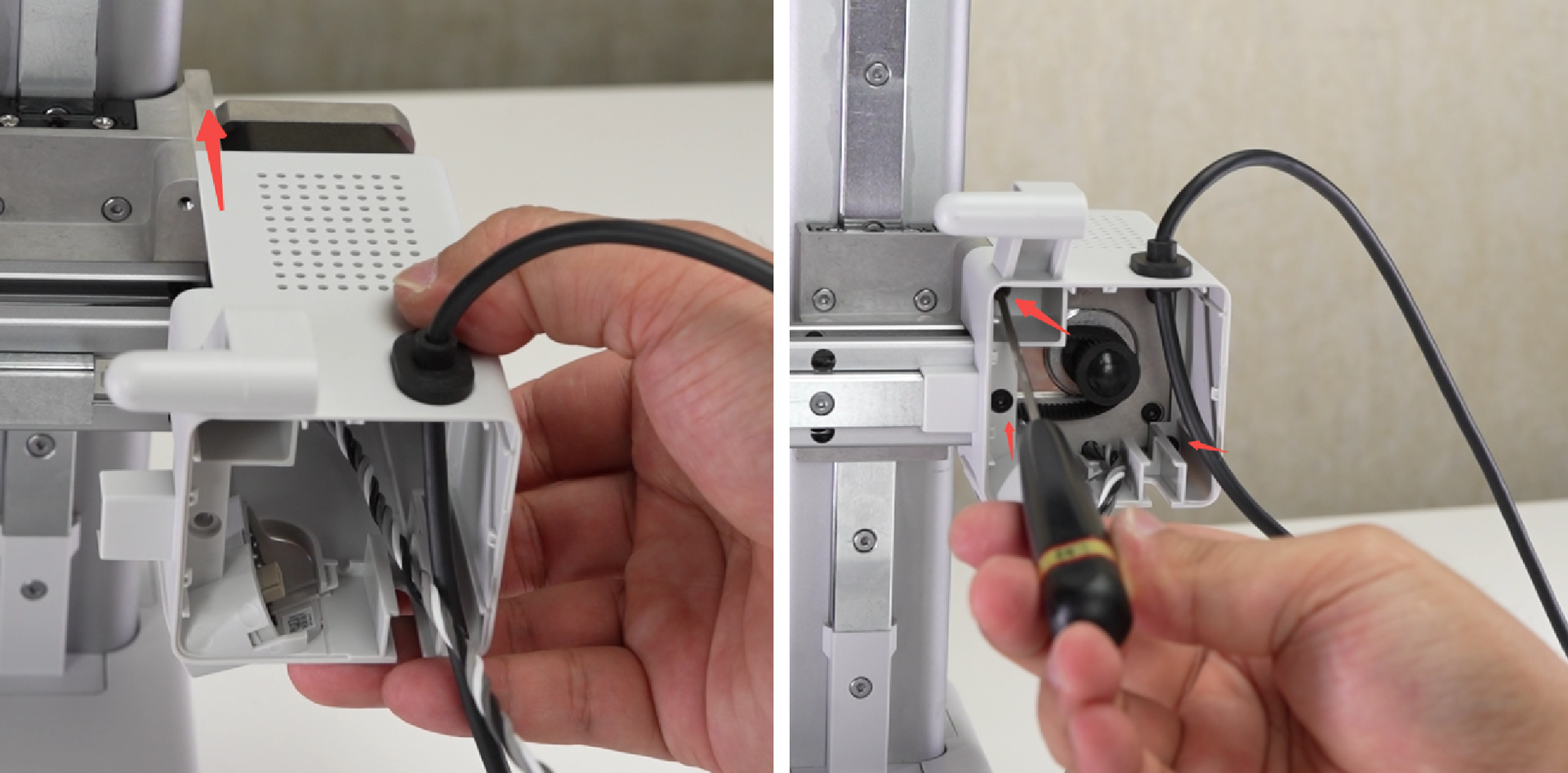

Colocá la tapa del motor en el soporte siguiendo la dirección de la flecha. Tené en cuenta que el cable del motor debe pasar por la tapa. Poné el tornillo (M3×10) en el eje X y ajustalo dentro de la tapa del motor. Usá los 2 tornillos (M3×6) para asegurar la tapa.

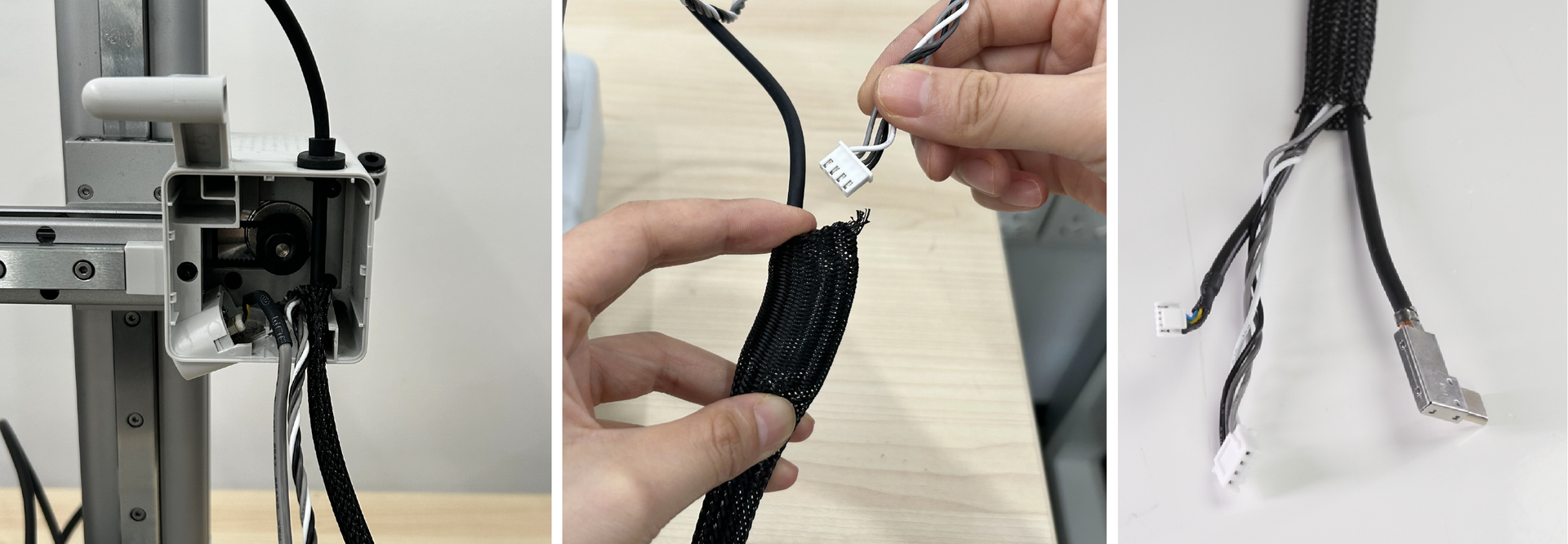

Conectá el extremo chico del cable a la cámara y pasá el cable del motor y el de la cámara por la malla de nylon en orden. Verificá la orientación del clip de cables, instalalo en la tapa del motor y colocá la tapa frontal.
Poné la tapa trasera del motor de X, ajustá los 2 tornillos (M2×4.5) y alineala bien. Envolvé el otro extremo de la malla de nylon con cinta.
Paso 4: Conectar los cables
Conectá los cables del motor de X y de la cámara a la placa principal, y también el cable USB. Una vez que confirmes la posición de los núcleos de ferrita, poné la pieza de presión y ajustala con los 2 tornillos (BT2×5). Acomodá bien los cables para que la tapa de la base cierre bien y el ventilador no los toque cuando esté girando.
Paso 5: Instalar el ventilador de la placa principal
Instalá el ventilador con el cable orientado hacia la izquierda. Ajustalo con los 2 tornillos (MG2.5×15) y conectá el cable a la placa.
Paso 6: Instalar la tapa de la base
Colocá la tapa de la base en su lugar, alineala y poné los 14 tornillos (BT3×8). Después, poné el clip de cables con sus 2 tornillos (BT2.6×8) y poné la impresora derecha.
Verificación de funcionamiento y calibración
Una vez que termines de armar todo, prendé la impresora, entrá a la interfaz de control y tocá los botones "-X" o "X" en la pantalla para mover el eje y confirmar que el motor de X funcione bien.
En la pantalla de Calibración, seleccioná únicamente Vibration Comp.
Notas finales
Mirá que todo se mueva fluido y sin ruidos raros antes de mandar tu primera impresión después del cambio.
