En esta guía te vamos a mostrar paso a paso cómo reemplazar la pantalla táctil de tu A1 mini. Es un procedimiento directo que podés realizar siguiendo estas instrucciones para asegurar que la nueva pantalla quede instalada correctamente y tu impresora vuelva a estar operativa.
¿Cuándo usar esta guía?
Usá esta guía si la pantalla táctil de tu A1 mini falla y necesitás cambiarla por una nueva. Los problemas más comunes que suele presentar son:
- La pantalla de la impresora no prende.
- La pantalla no reconoce los toques (touch).
- Lo recomendó el soporte técnico de Bambu Lab.
Herramientas y materiales necesarios
- Pantalla táctil Bambu Lab para A1 mini
- Llave hexagonal H2.0
- Llave hexagonal H1.5
- 20 minutos de tu tiempo
Advertencia de seguridad
¡IMPORTANTE!
Es fundamental apagar la impresora antes de hacer cualquier mantenimiento en el equipo o su electrónica, incluyendo los cables del cabezal. Dejar la impresora prendida mientras hacés estas tareas puede causar un cortocircuito, lo que puede derivar en daños electrónicos adicionales y riesgos de seguridad.
Cuando hacés mantenimiento o buscás fallas, quizás tengas que desarmar algunas partes, como el hotend. Esto puede exponer cables y componentes eléctricos que podrían entrar en corto si se tocan entre sí o con otras partes metálicas mientras la impresora sigue encendida. Esto puede dañar la electrónica de la impresora y causar problemas mayores.
Por eso, siempre apagá la impresora y desenchufala de la corriente antes de empezar. De esta manera evitás posibles daños a los componentes electrónicos y te asegurás de que el trabajo sea seguro y efectivo.
Si tenés dudas sobre este proceso, abrí un ticket en nuestra página de soporte y vamos a hacer lo posible para ayudarte rápido.
Pasos para sacar la pantalla táctil vieja

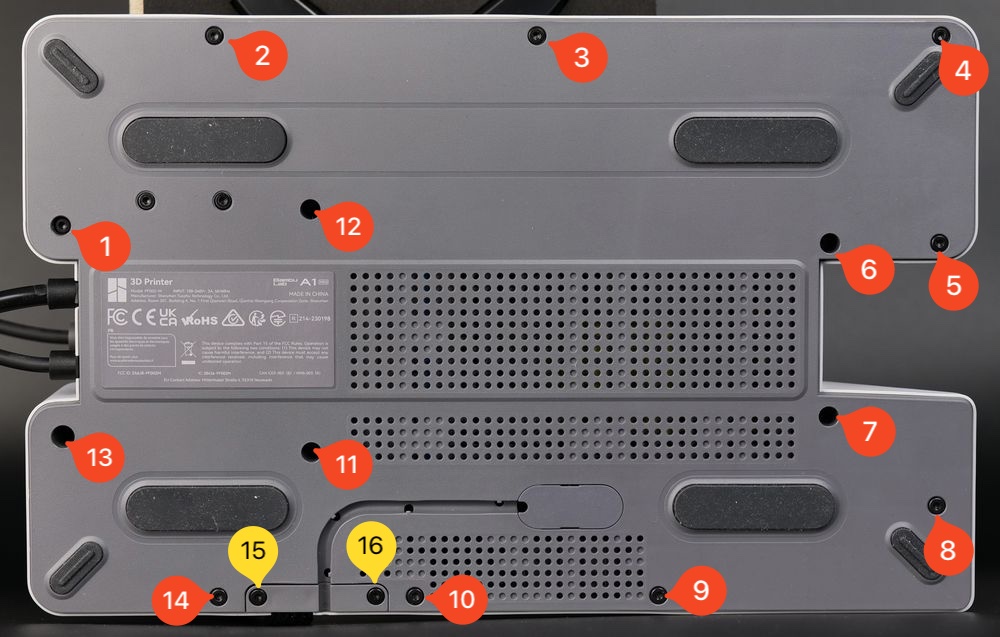

1. Sacar la carcasa inferior de la impresora
Poné la impresora de costado, con la columna del eje Z apoyada sobre la mesa. Después, sacá los 16 tornillos que sujetan la tapa inferior para poder acceder al ventilador de la placa MC.
Fijate: los tornillos 15 y 16 son distintos, así que tenelos ubicados para cuando vuelvas a armar la tapa.
Una vez que saques los tornillos, hacé palanca con cuidado para retirar la tapa plástica de abajo. Podés empezar desde la parte superior derecha e ir rodeando la impresora hasta que la tapa se suelte.

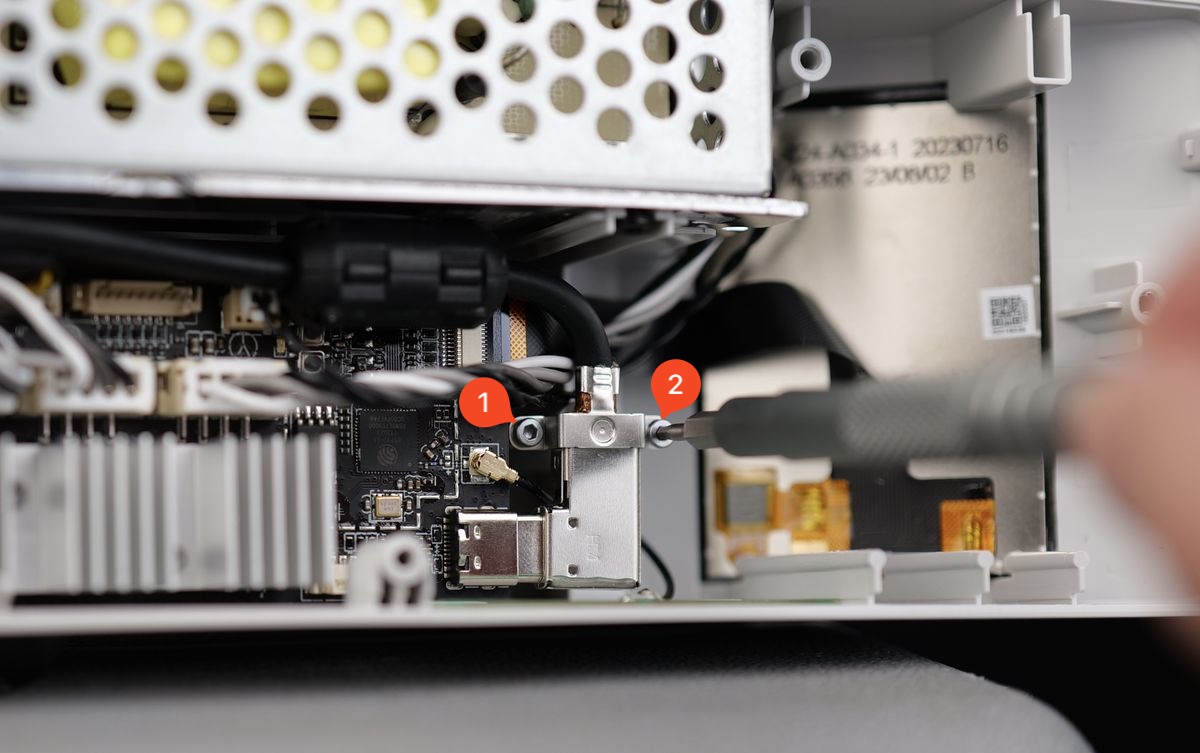

2. Sacar el soporte del cable USB C y desconectarlo
Con la tapa afuera, ya podés sacar el soporte del cable USB C como se ve en la imagen. Este soporte sirve para mantener el cable bien firme conectado a la placa principal.

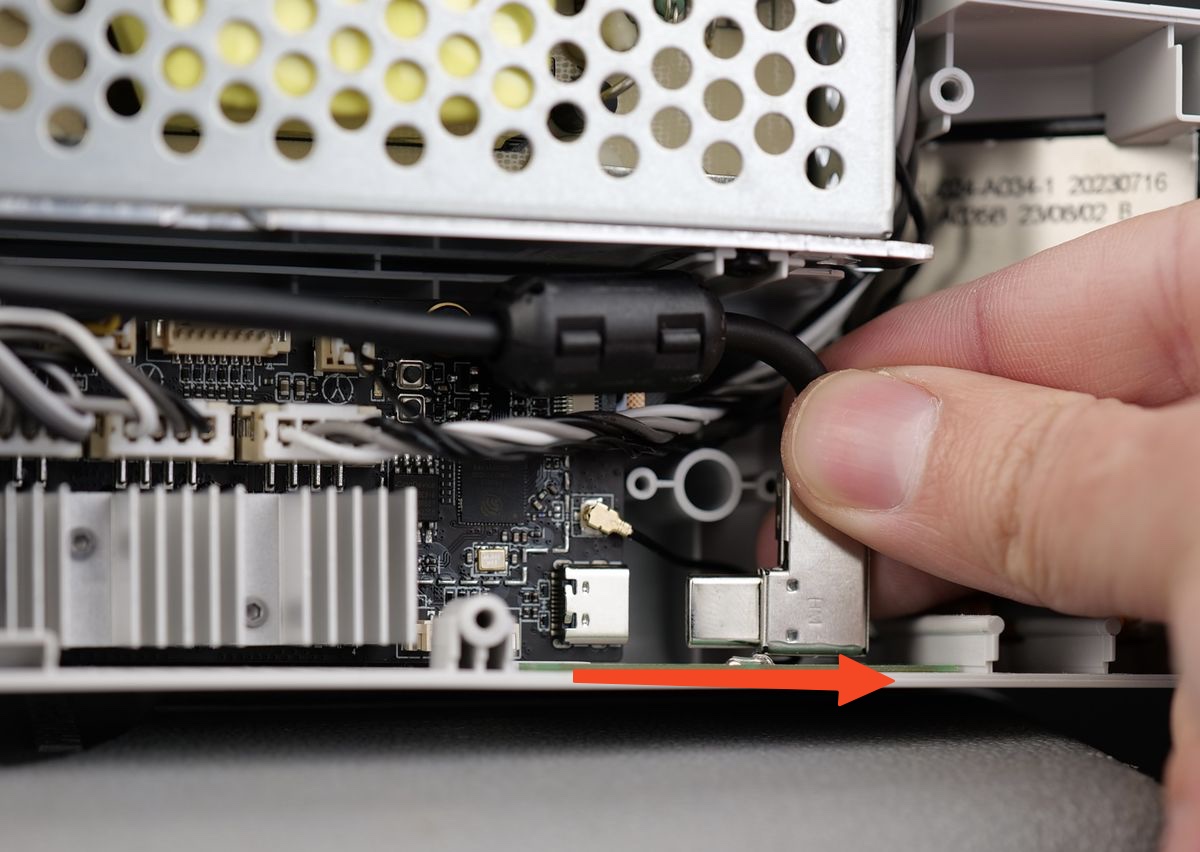

Cuando saques los tornillos, desconectalo con cuidado. Asegurate de tirar hacia la derecha y no doblar el cable, porque podrías dañar el conector USB de la placa.
3. Desconectar el cable cinta (flex) de la pantalla táctil

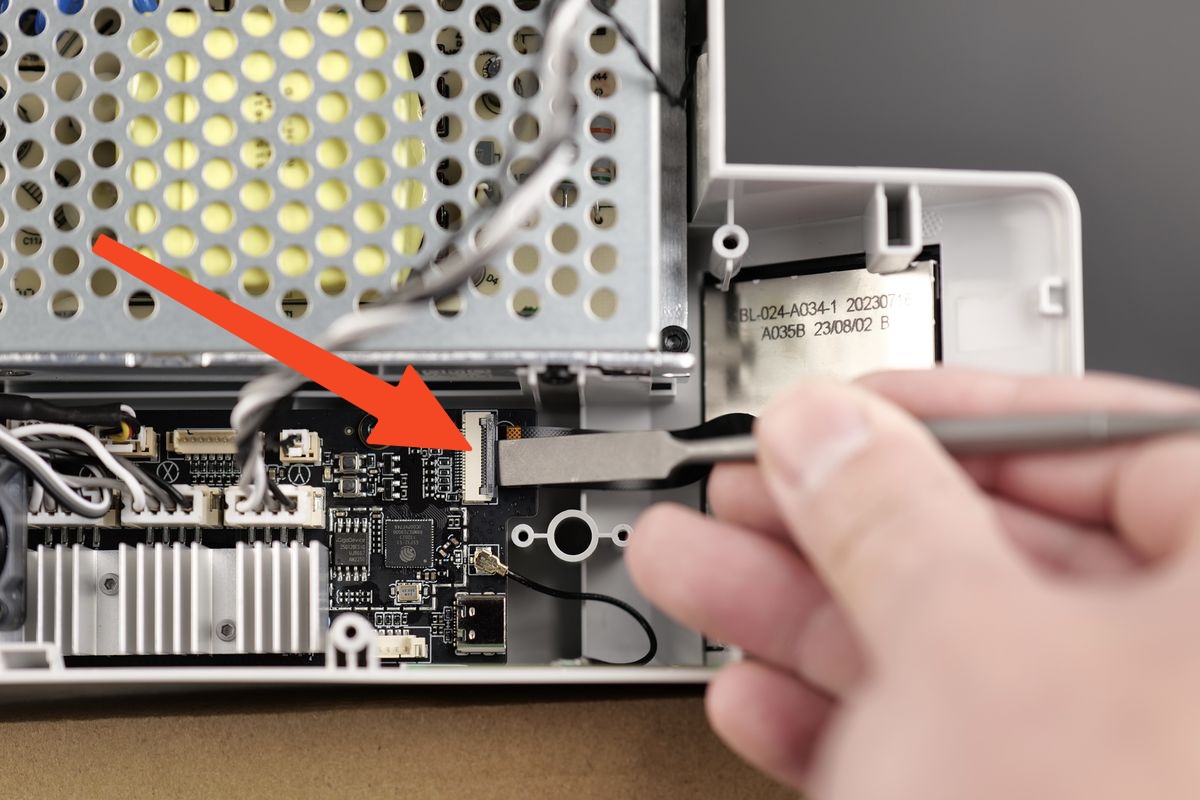

Ahora, tirá suavemente hacia vos del clip plástico que sujeta el cable cinta para soltarlo. Tené muchísimo cuidado: el clip se puede dañar muy fácil.

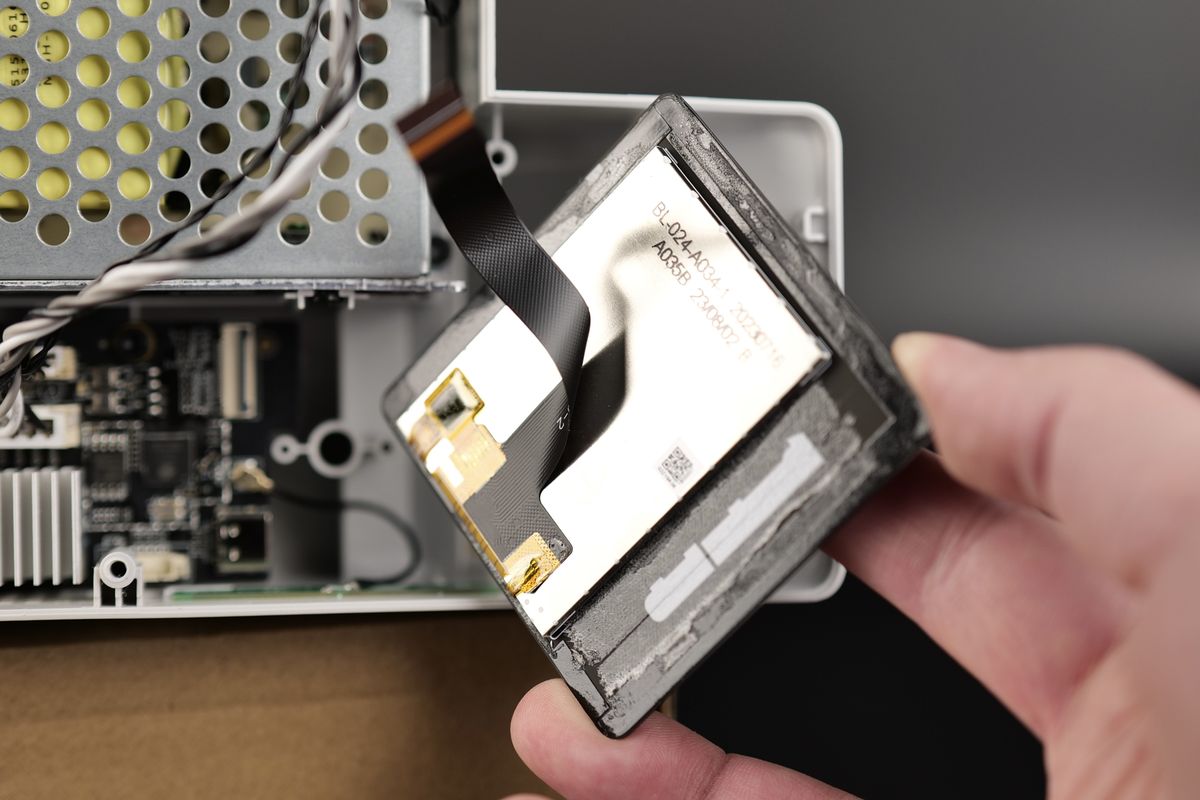

4. Empujar la pantalla hacia afuera

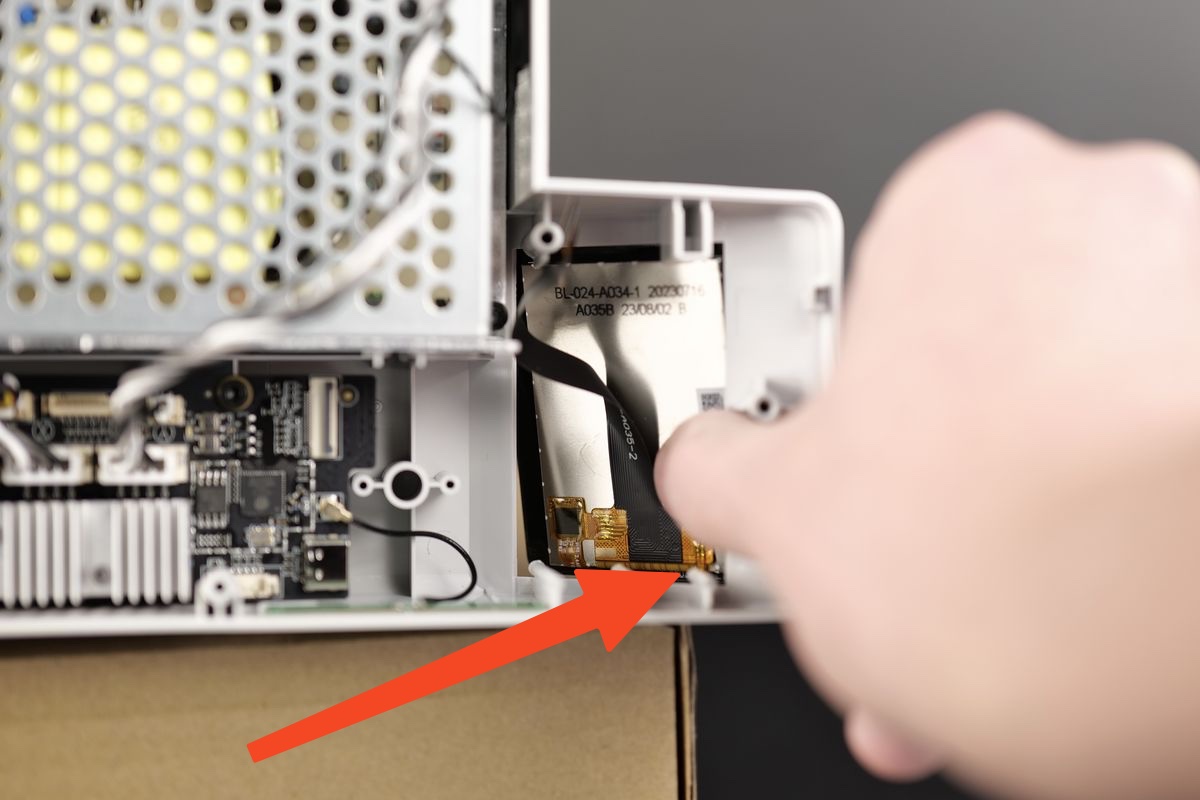

La pantalla de la A1 mini está pegada con cinta doble faz. Empujala con cuidado hacia afuera de la impresora. La mejor forma de hacerlo es presionando desde la esquina inferior derecha como se muestra abajo.
Pasos para instalar la pantalla táctil nueva

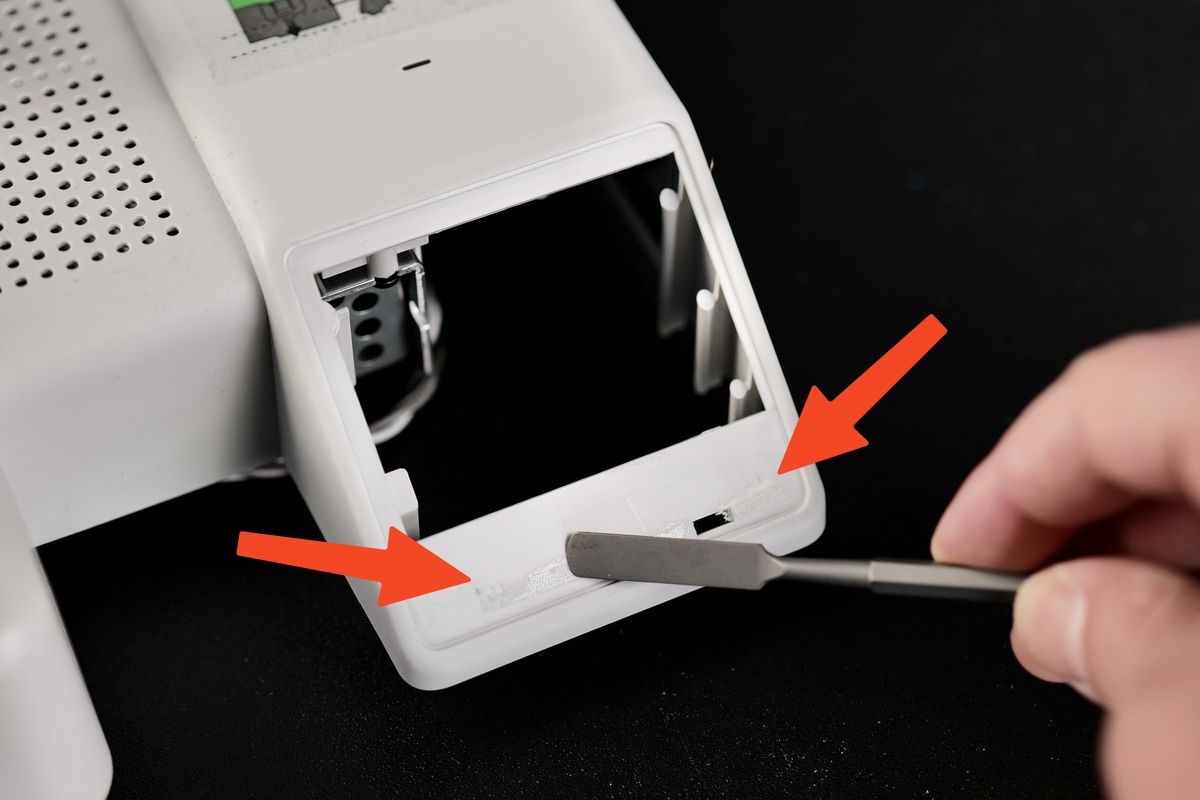

1. Limpiar los restos de la cinta anterior
Cuando saques la pantalla vieja, es probable que queden restos de cinta en el marco de la impresora. Poné la impresora derecha y sacá todo el excedente para que la pantalla nueva pegue bien. Podés usar alcohol isopropílico (IPA) para que te sea más fácil limpiar.

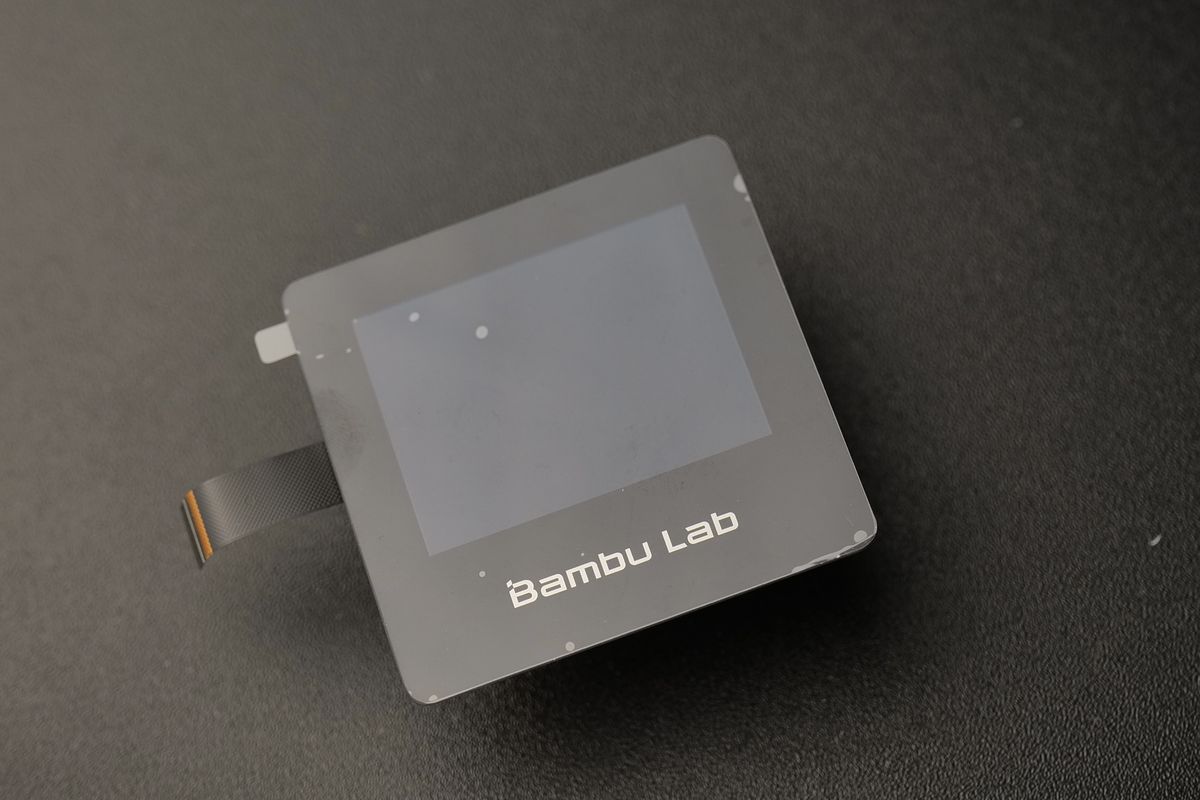

2. Instalar la pantalla táctil nueva en el marco

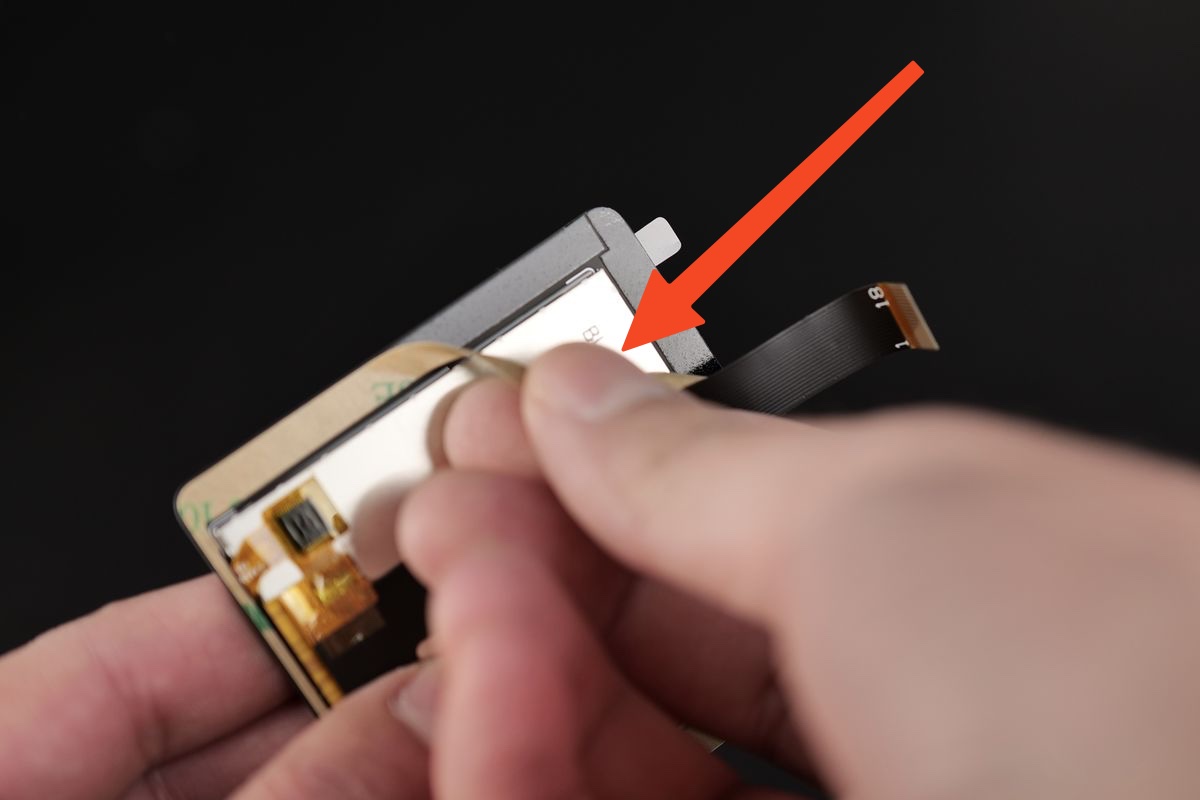

Una vez que el marco esté limpio, podés instalar la pantalla nueva. Primero sacá todo el film protector marrón para exponer el adhesivo.

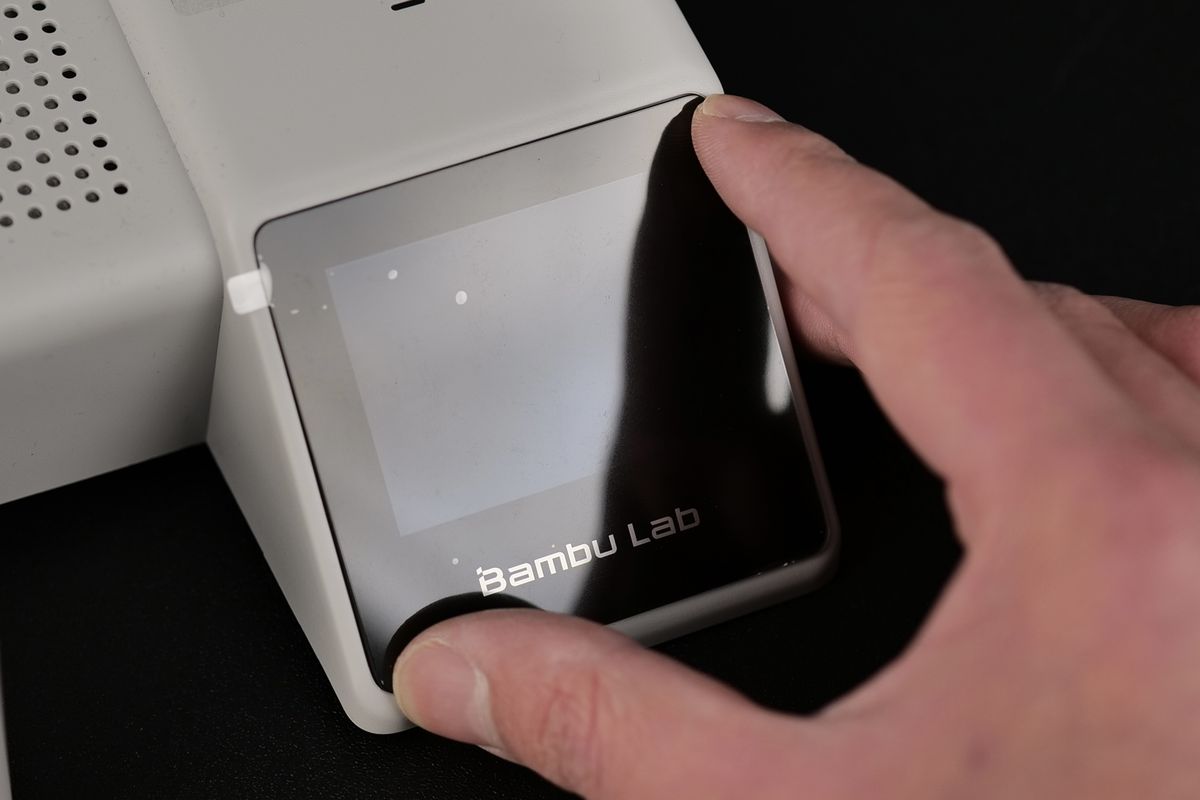

Agarrá la pantalla de los costados tratando de no tocar el pegamento con los dedos y apoyala en su lugar. Fijate que quede bien alineada y hacé un poco de presión por todo el borde negro para que se adhiera bien al marco de la impresora.
3. Reconectar el cable cinta de la pantalla

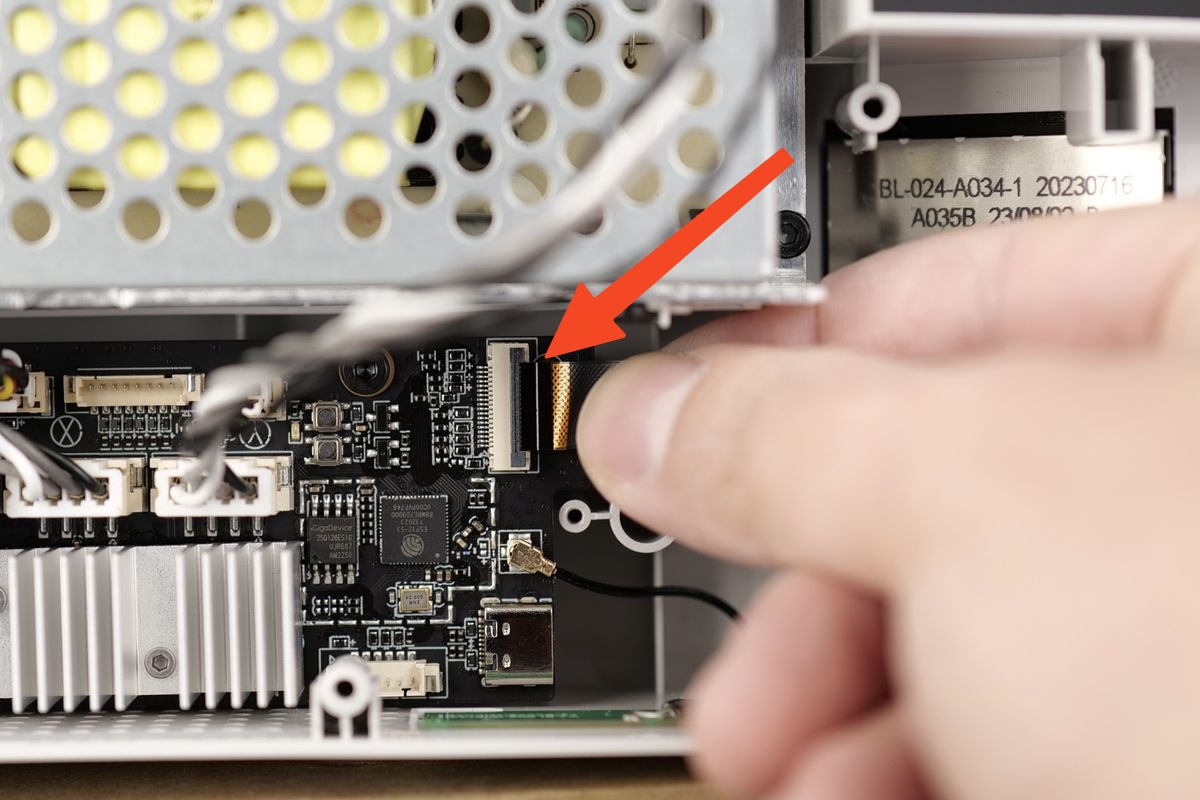

Volvé a poner la impresora de costado y conectá el cable cinta, asegurándote de que la línea blanca coincida con el contorno marcado en la placa. Cuando esté todo bien, simplemente bajá el clip hacia la derecha para trabar el cable.

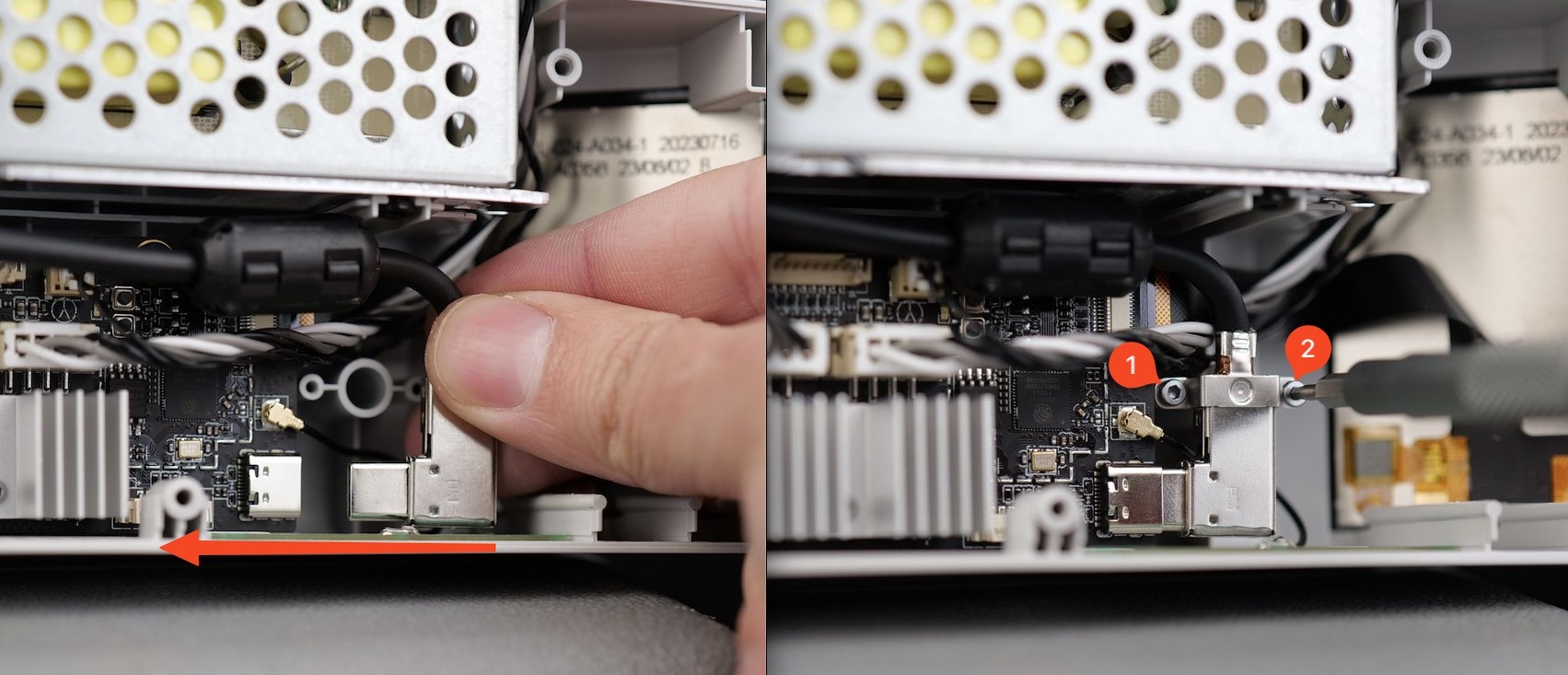

4. Conectar el cable USB C y poner el soporte
Acomodá el cable USB hacia el conector de la placa y enchufalo. Después, volvé a poner el soporte metálico con los tornillos que sacaste antes.
5. Acomodar los cables
Antes de cerrar, fijate que los cables de la placa MC estén bien ruteados y no toquen el ventilador, para evitar interferencias.
6. Poner la tapa trasera
Ya podés volver a poner la tapa de abajo. Empezá ajustando los tornillos 15 y 16 para asegurar la salida de los cables laterales.
Verificar el funcionamiento
Prendé la impresora y fijate si la pantalla arranca correctamente. Probá navegar por los menús para confirmar que el touch responda bien.
Calibración después de la operación
Una vez instalada la pantalla, te recomendamos realizar una calibración completa desde el menú para asegurar que todo el sistema esté sincronizado.
Problemas potenciales y soluciones
La pantalla no anda
Revisá que el cable cinta esté bien conectado y trabado con su clip. También verificá que el cable USB C esté bien enchufado en la placa principal.
La pantalla prende pero no reconoce el toque
Esto suele pasar si el cable cinta no entró bien o no quedó alineado. Probá desconectarlo y volverlo a poner con cuidado.
