En esta guía te vamos a mostrar el proceso para reemplazar la fuente de alimentación en la A1 mini. Seguí estos pasos con cuidado para asegurar una reparación exitosa y segura de tu equipo.
¿Cuándo usar esta guía?
Esta guía se debe usar si la fuente de alimentación de la A1 mini está fallando y necesita ser reemplazada. Los problemas comunes causados por la fuente de la A1 mini son:
- La impresora no enciende.
- Recomendación del soporte técnico de Bambu Lab.
Herramientas y materiales necesarios

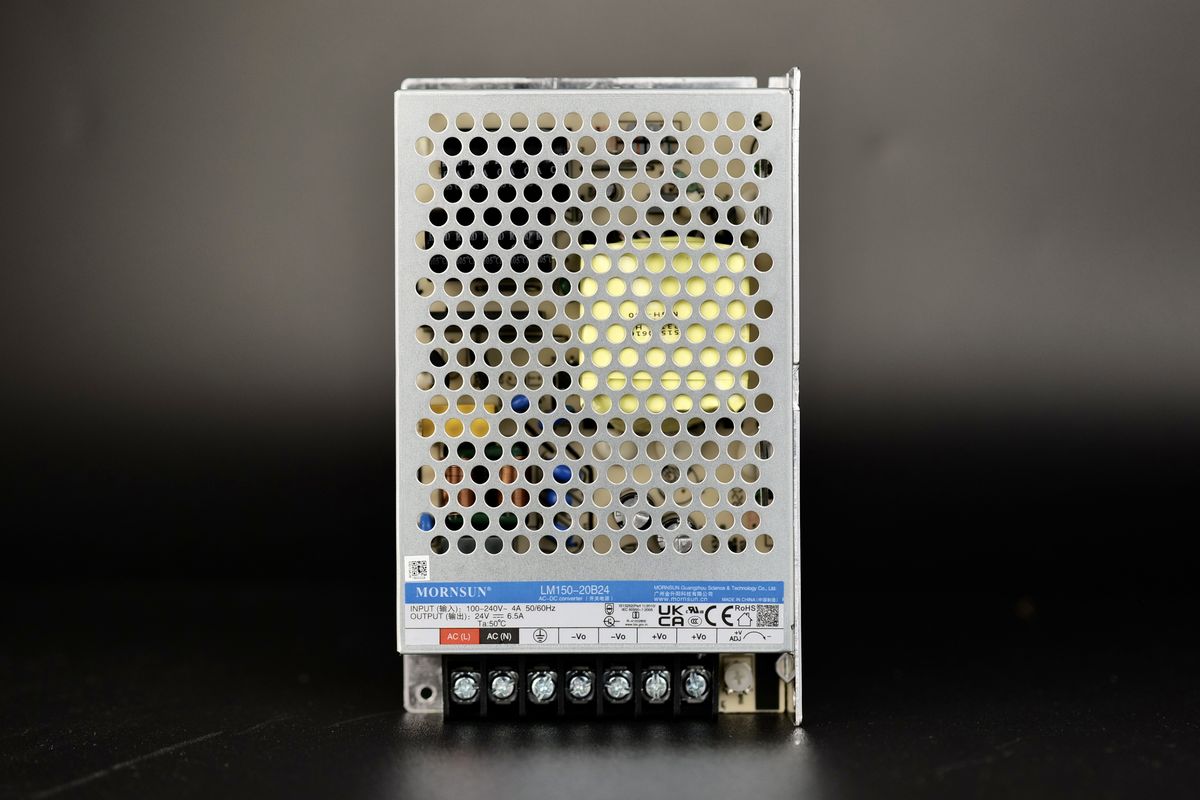

- Fuente de alimentación Bambu Lab para A1 mini
- Llave Allen H2.0
- Destornillador Phillips PH2
- 30 minutos de tu tiempo
Advertencia de seguridad
¡IMPORTANTE!
Es fundamental apagar la impresora antes de realizar cualquier trabajo de mantenimiento en el equipo y sus componentes electrónicos, incluyendo los cables del toolhead. Dejar la impresora encendida mientras hacés estas tareas puede causar un cortocircuito, lo que provocaría daños electrónicos adicionales y riesgos de seguridad.
Cuando hacés mantenimiento o buscás fallas en la impresora, es posible que tengas que desarmar algunas piezas, incluido el hotend. Este proceso puede exponer cables y componentes eléctricos que podrían entrar en cortocircuito si se tocan entre sí o con otras partes metálicas mientras la impresora sigue prendida. Esto puede dañar la electrónica de la impresora y causar daños mayores.
Por eso, es esencial apagar la impresora y desenchufarla de la corriente antes de cualquier tarea de mantenimiento. De esta forma, vas a evitar cortocircuitos o daños en los componentes electrónicos y te asegurás de que el trabajo se haga de forma segura y efectiva.
Si tenés alguna duda sobre cómo seguir esta guía, abrí un ticket en nuestra página de soporte y vamos a hacer lo posible para responderte rápido y darte la asistencia que necesités.
Pasos para sacar la fuente de alimentación vieja

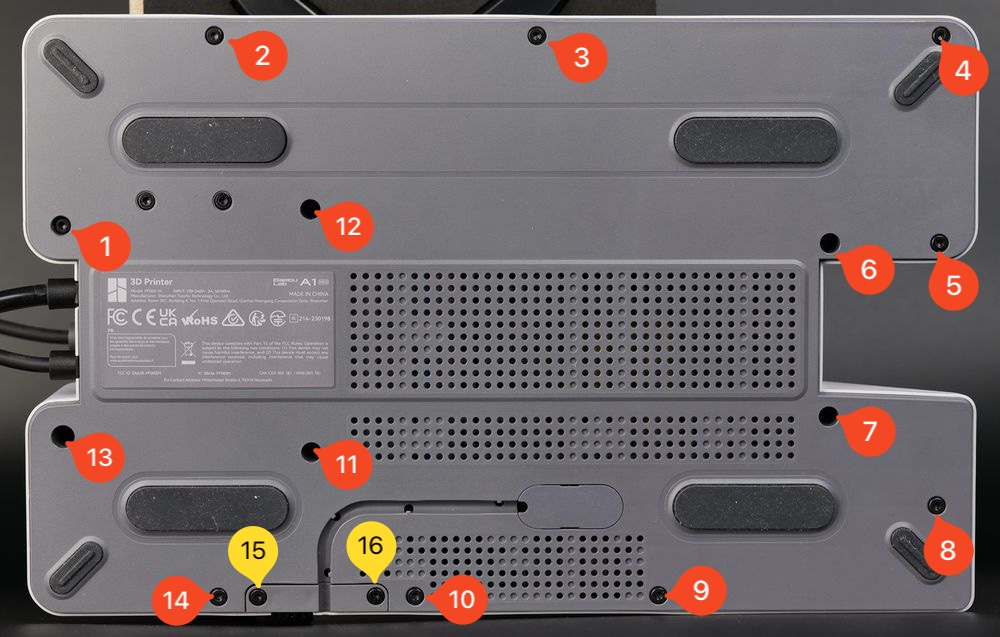

1. Sacar la tapa de la carcasa inferior
Poné la impresora de costado, con el pilar del eje Z apoyado sobre la mesa. Después, sacá los 16 tornillos que sujetan la tapa inferior para acceder al ventilador de la placa MC. Tené en cuenta que los tornillos 15 y 16 son distintos, así que identificalos bien para cuando tengas que volver a armar todo. Una vez afuera los tornillos, sacá la tapa plástica con cuidado; podés empezar por el lado superior derecho e ir rodeando la impresora hasta que la tapa se suelte.

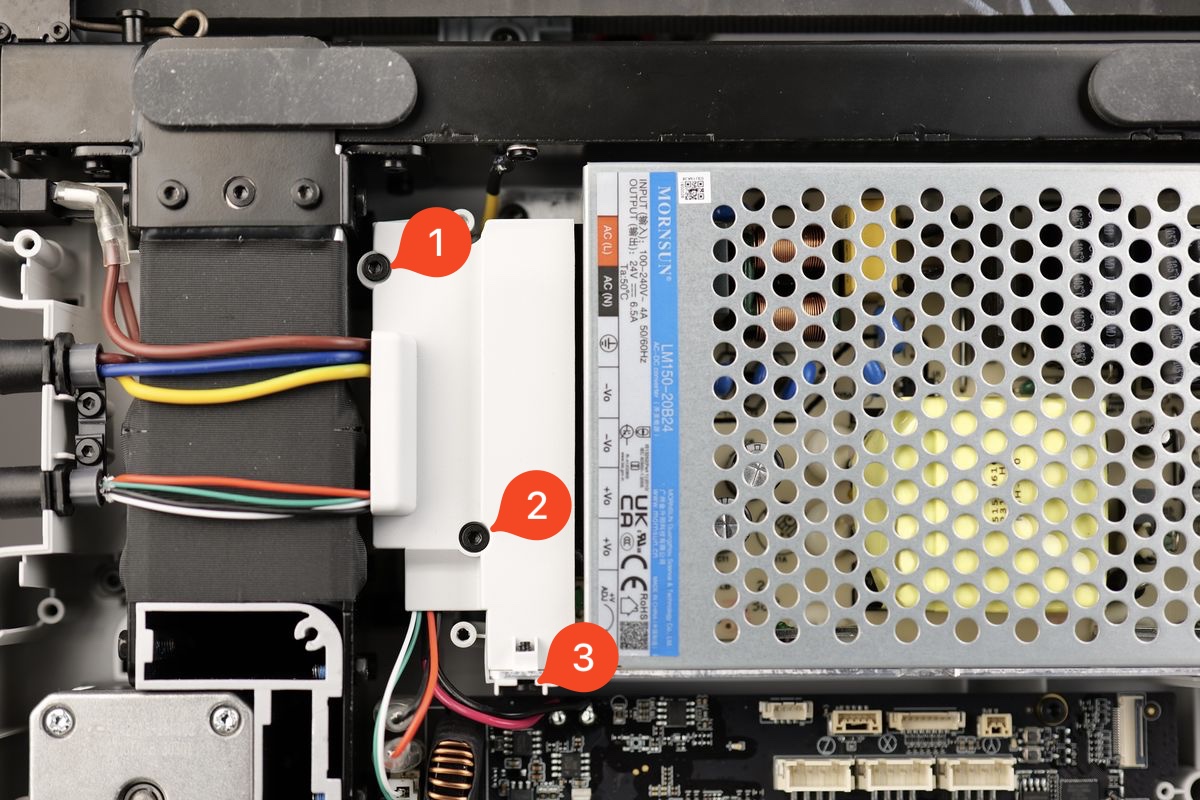

2. Sacar la tapa plástica de los cables
Sacá con cuidado los tres tornillos que sujetan la tapa plástica de los cables para acceder a los terminales de la fuente de alimentación. Fijate que el tornillo N° 3 está en el lateral.
3. Aflojar los tornillos de los terminales de potencia
Aflojá los tornillos de los terminales que figuran en la imagen de abajo. Simplemente aflojalos, no los saques del todo; así va a ser mucho más fácil volver a instalar todo después.

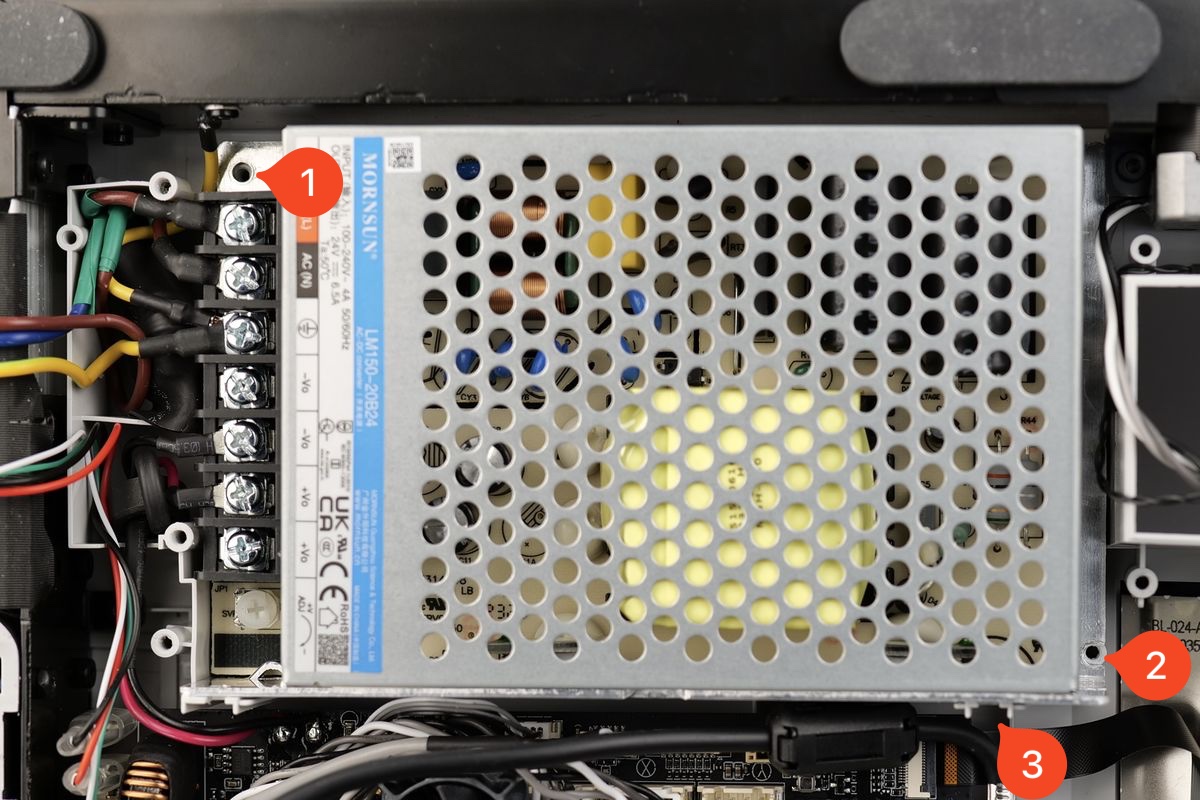

4. Sacar los tornillos de la fuente de alimentación
Hay tres tornillos que sujetan la fuente al chasis de la impresora. Tené en cuenta que el tornillo N° 3 está en el lateral. Sacalos y seguí con el próximo paso.

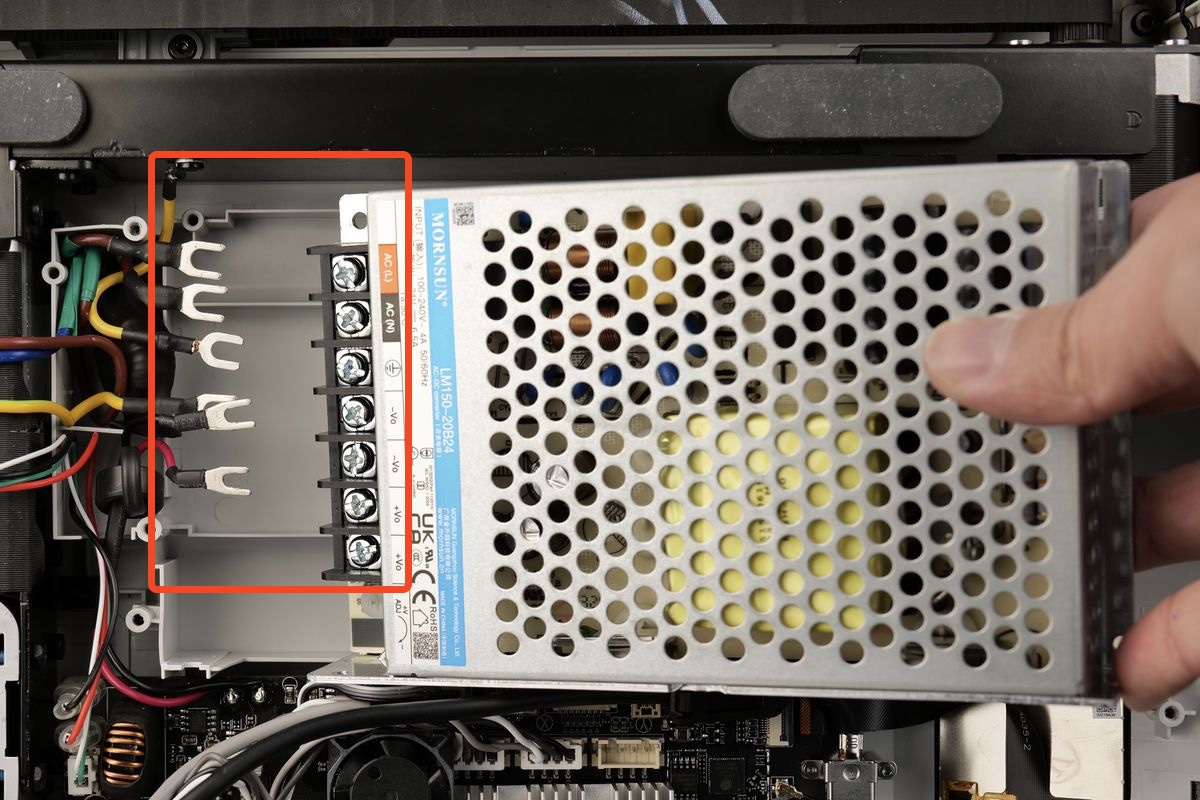

5. Sacar la fuente de alimentación
Agarrá la fuente del lado derecho y tirá con cuidado hacia vos, asegurándote de no dañar ningún cable ni desconectar nada por error. Al sacarla, empezá a desconectar los cables de potencia del lado izquierdo como se ve en la imagen.
Pasos para instalar la nueva fuente de alimentación

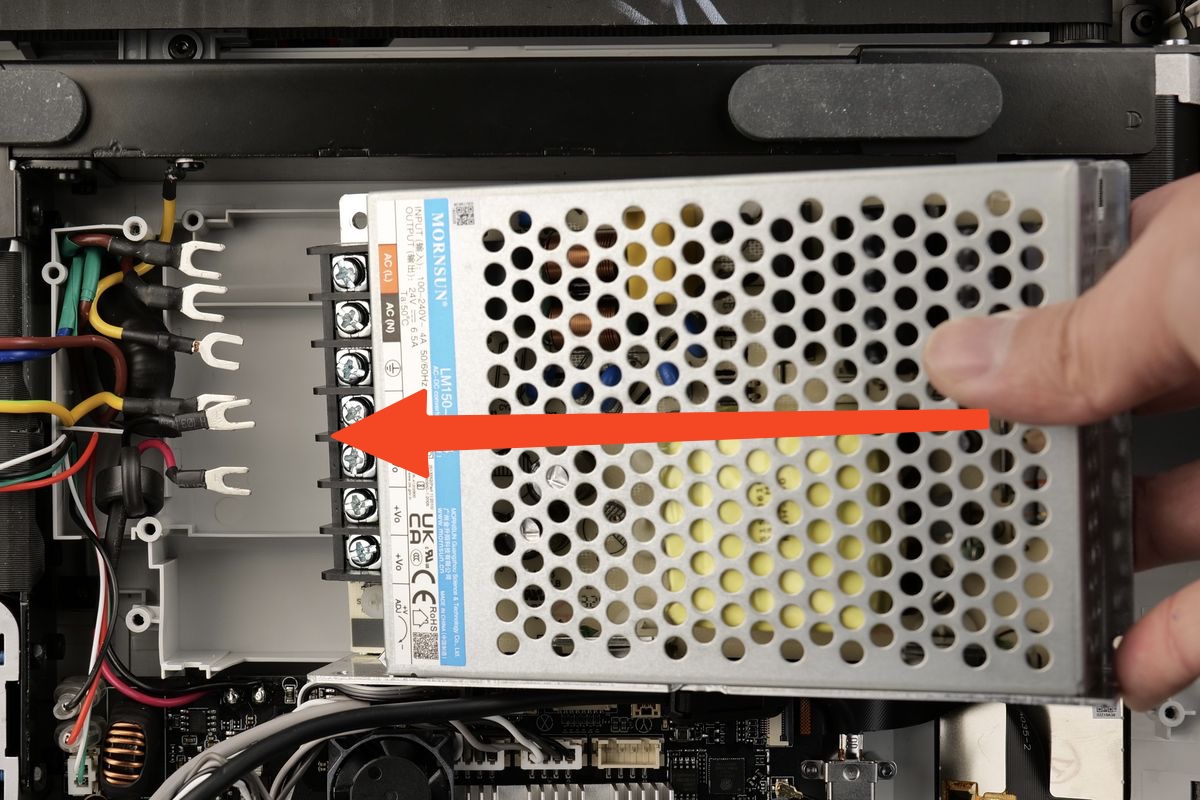

1. Instalar la fuente de alimentación
Insertá suavemente la fuente, primero del lado izquierdo, asegurándote de no morder ningún cable en el proceso.

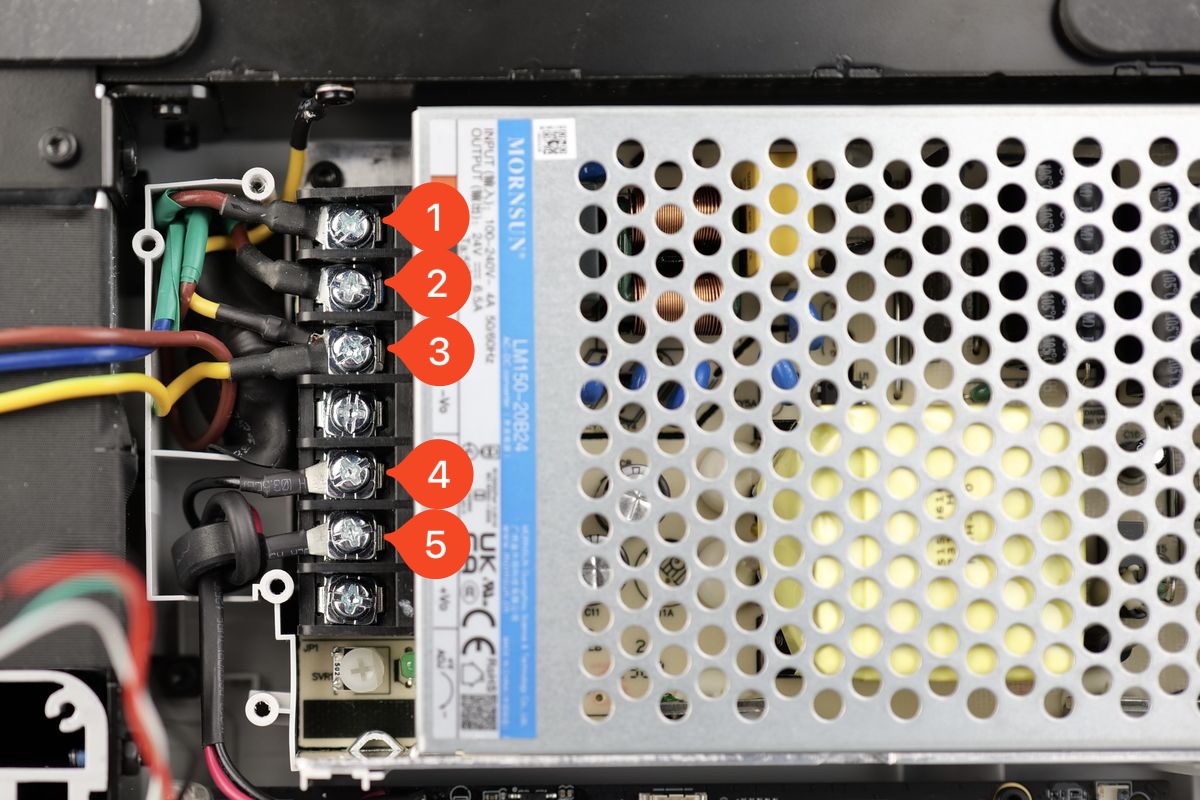

2. Volver a conectar los cables en los terminales
Conectá con cuidado los cables en los terminales como se muestra abajo y ajustá los tornillos. La información de los cables es la siguiente:
- Cable de fase AC (Live)
- Cable neutro AC (Neutral)
- Cable de tierra y cable de la placa del chasis
- Cable -V de la placa MC
- Cable +V de la placa MC
IMPORTANTE: Después de instalar todos los cables, verificá que no tengan juego y que estén todos bien firmes en su lugar.
3. Poner los tornillos de la fuente
Instalá los tres tornillos de la fuente. Estos tornillos van enroscados en soportes plásticos; no te pases de rosca al ajustarlos porque podés barrer el plástico.
4. Poner los tornillos de la tapa plástica de cables
Acomodá los cables que vienen de la heatbed y el cable de corriente como se ve en la imagen, y volvé a poner la tapa plástica usando los tres tornillos. Al igual que antes, no los ajustes de más para no dañar las roscas plásticas.

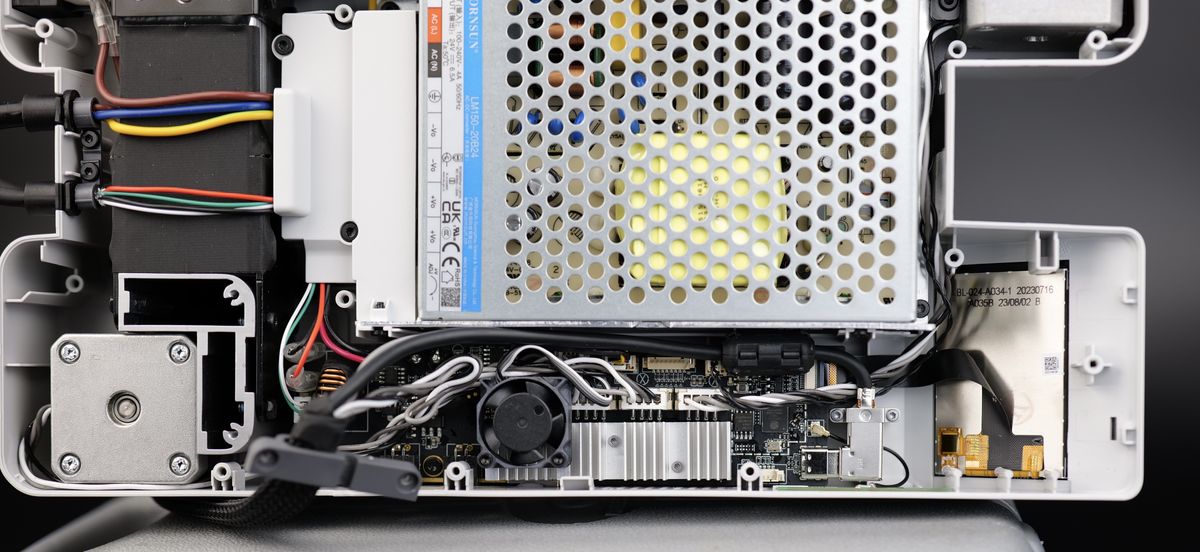

5. Acomodar los cables
Antes de poner la tapa inferior, asegurate de que los cables de la placa MC estén bien ruteados para que no toquen el ventilador de la placa, tal como se muestra en la imagen.
6. Instalar la tapa trasera
Ya podés volver a poner la tapa inferior. Empezá ajustando los tornillos 15 y 16 para asegurarte de que el mazo de cables lateral quede bien calzado. Después seguí con el resto de los tornillos, siempre con cuidado de no apretar de más.
Verificar el funcionamiento
Para asegurarte de que todo funcione como corresponde, encendé la impresora. Si la impresora prende correctamente, el proceso fue exitoso.
