Esta guía te muestra el proceso detallado para reemplazar el ventilador de la placa base de tu A1 mini. Es un procedimiento sencillo que te va a permitir mantener la electrónica de tu impresora bien refrigerada y funcionando de manera óptima.
Herramientas necesarias
- Llave hexagonal de 2 mm
- Ventilador del hotend de la X1 Carbon
- 15 minutos de tu tiempo
Pasos para reemplazar el ventilador de la placa base en la A1 mini

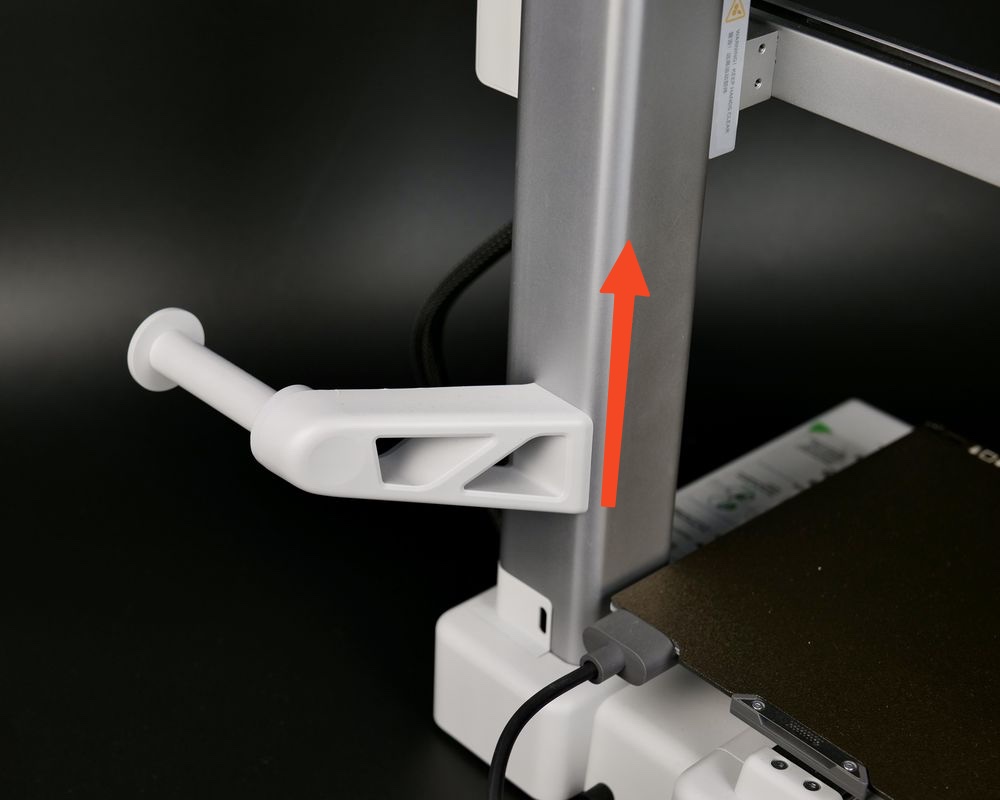

1. Sacá el soporte del filamento de la impresora (opcional)
El primer paso antes de empezar es retirar el soporte del filamento. Vas a tener que apoyar la impresora de costado en el siguiente paso, y sacarlo te va a facilitar mucho el trabajo. Esto es opcional, pero recomendable. Si usás la versión A1 mini Combo con el AMS Lite, vas a tener que desconectar los tubos de PTFE del cabezal de impresión y el cable del AMS Lite.
2. Retirá la tapa inferior de la carcasa de la impresora

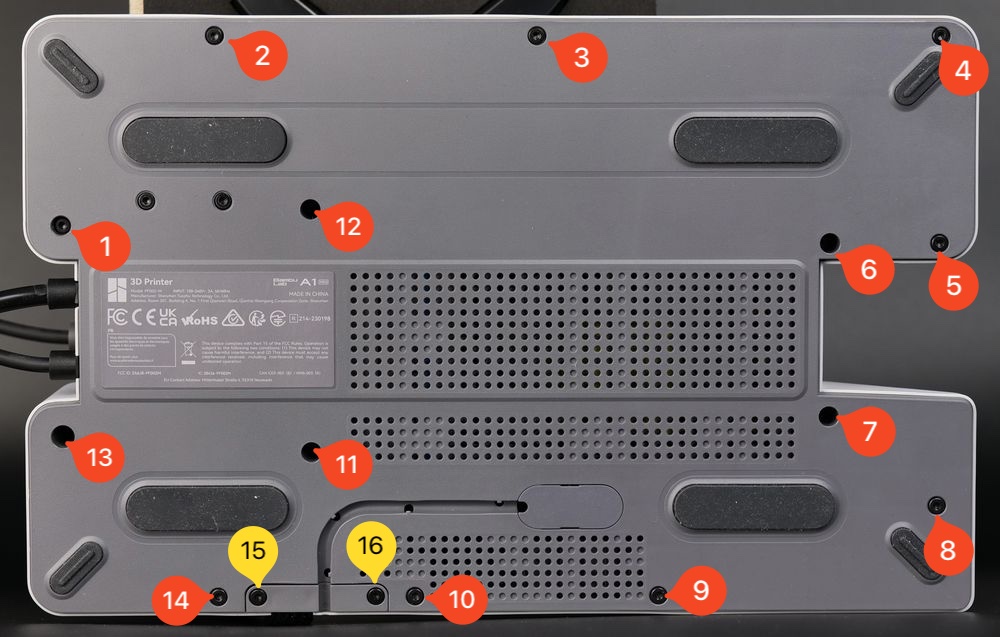

Apoyá la impresora de costado, con el eje Z mirando hacia la mesa. Después, sacá los 16 tornillos que sujetan la tapa inferior para acceder al ventilador. Tené en cuenta que los tornillos 15 y 16 son distintos al resto, así que fijate bien dónde van para cuando vuelvas a armar todo. Una vez afuera los tornillos, hacé palanca suavemente para retirar la tapa plástica; podés empezar por la esquina superior derecha e ir rodeando la impresora hasta que se suelte.
3. Sacá el ventilador viejo de la placa base

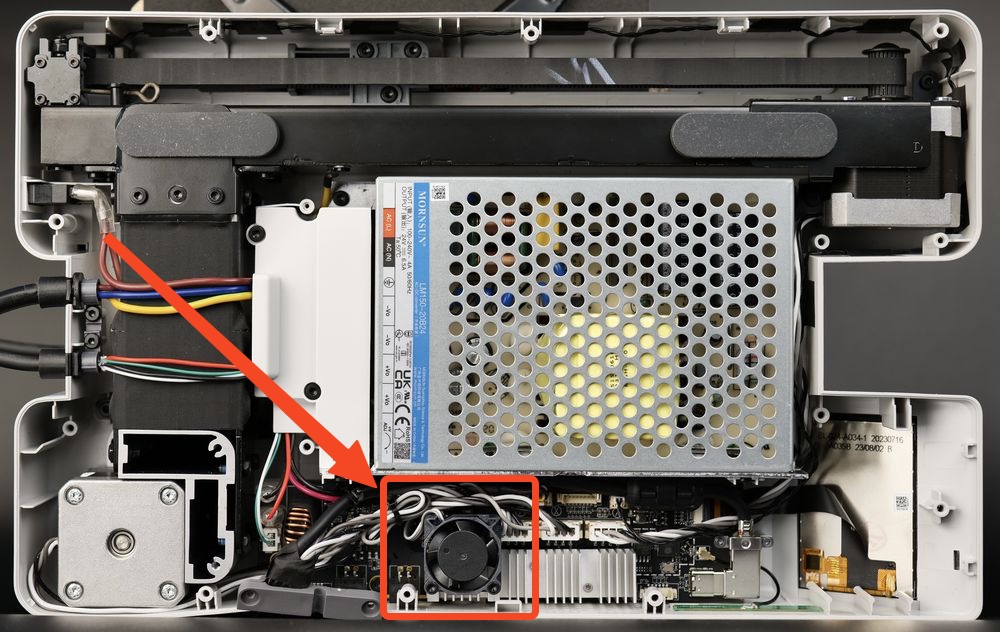

Con la tapa sacada, ya tenés acceso al ventilador y a su conector. Tené en cuenta que la posición del ventilador puede variar un poco según la versión, estando a veces sujeto al disipador más hacia el lado derecho, pero la funcionalidad es la misma.

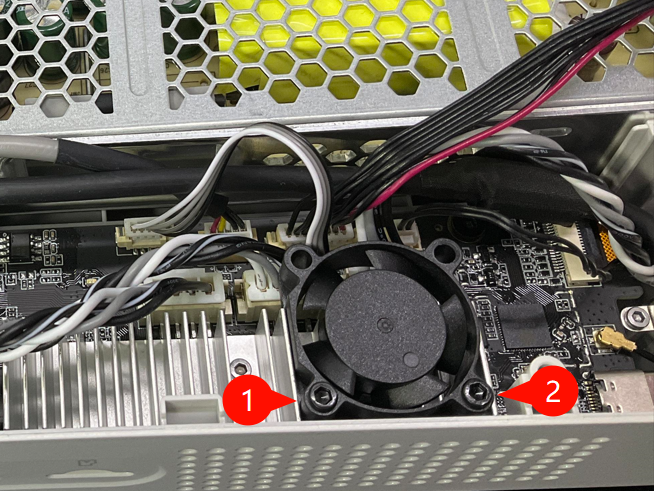

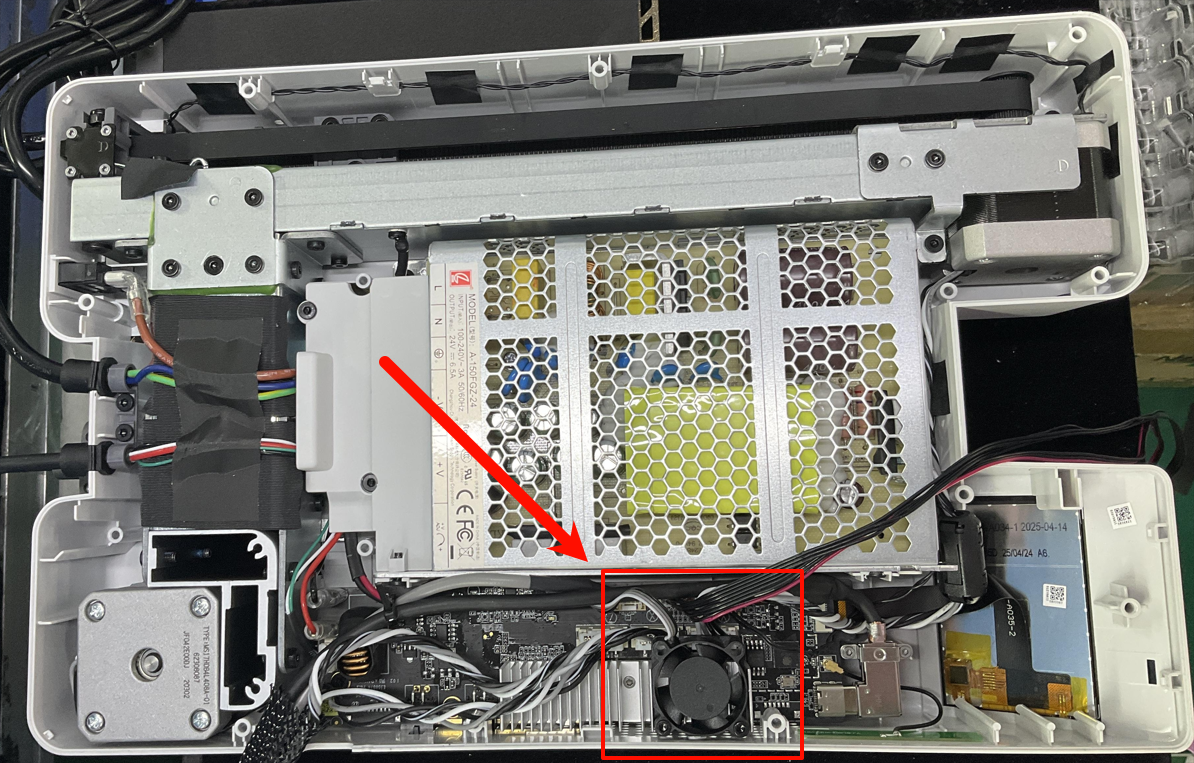

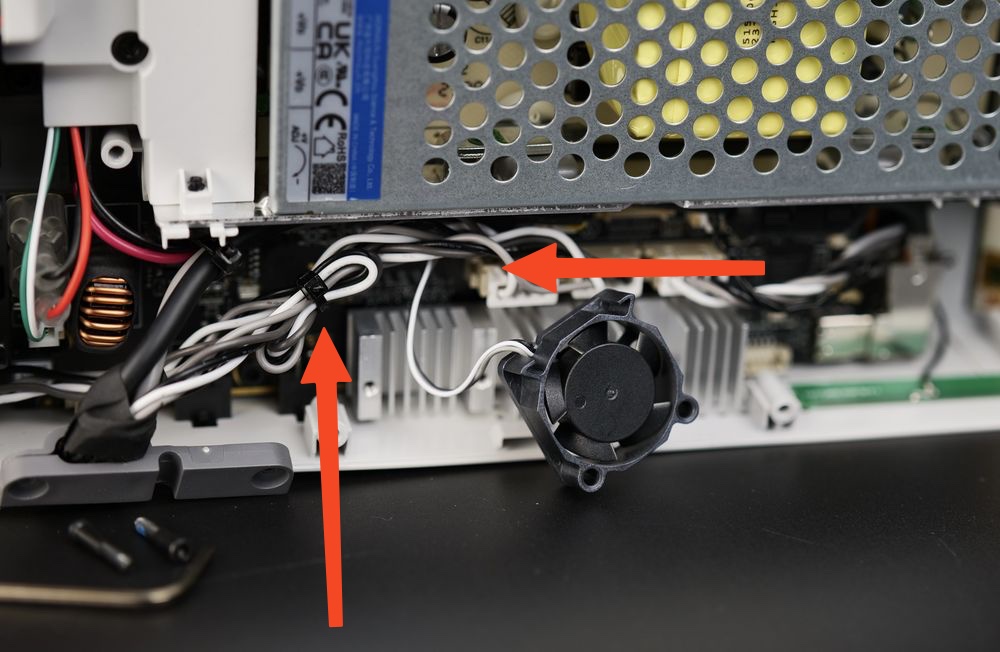

Para versiones de la A1 mini anteriores a 2024, consultá el diagrama correspondiente. Para unidades compradas después de 2024, fijate en el diagrama más nuevo. Empezá sacando los dos tornillos que sujetan el ventilador, tiralo suavemente hacia vos y desconectá el cable de la placa base. Vas a tener que apartar los otros cables para ver mejor el conector; hacelo con mucho cuidado para no desconectar nada más por error.
4. Instalá el nuevo ventilador de la placa base

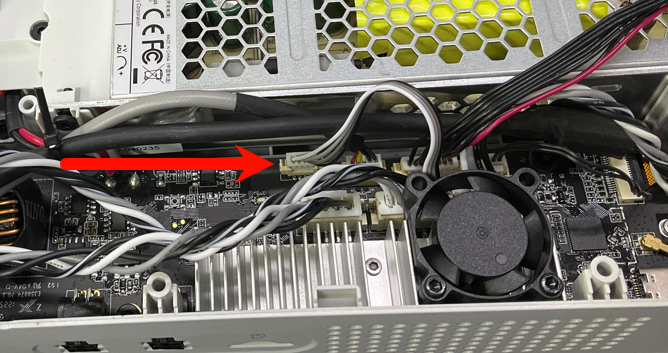

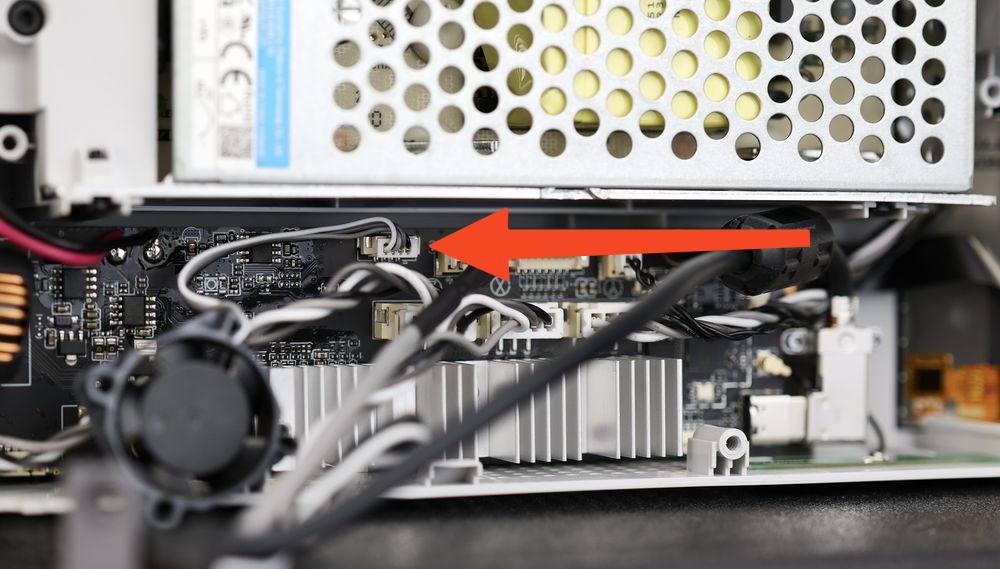

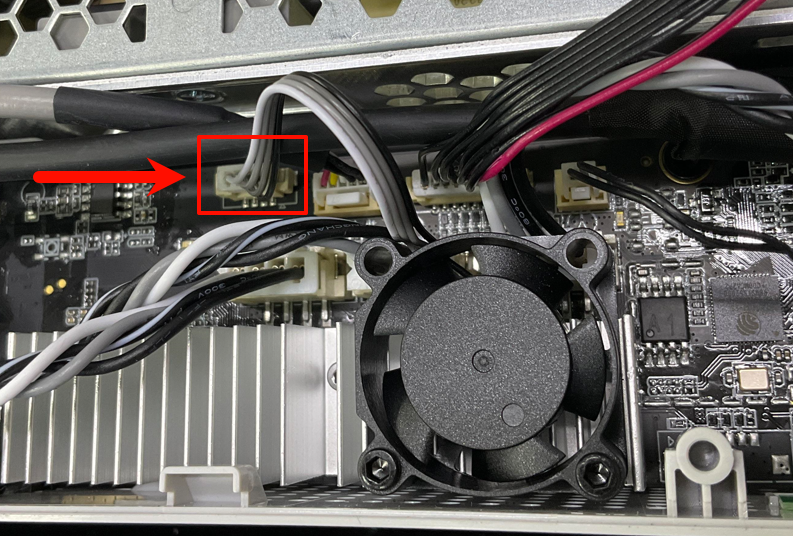

Para instalar el ventilador nuevo, primero conectá el cable como se ve en la imagen de arriba. La forma correcta de conectarlo es con el cable blanco a la izquierda y el negro a la derecha. Después de enchufarlo, acomodá los cables como se muestra abajo y asegurate de que todos los demás conectores estén bien firmes. Verificá que ningún cable toque las aspas del ventilador para que no interfiera con su funcionamiento.

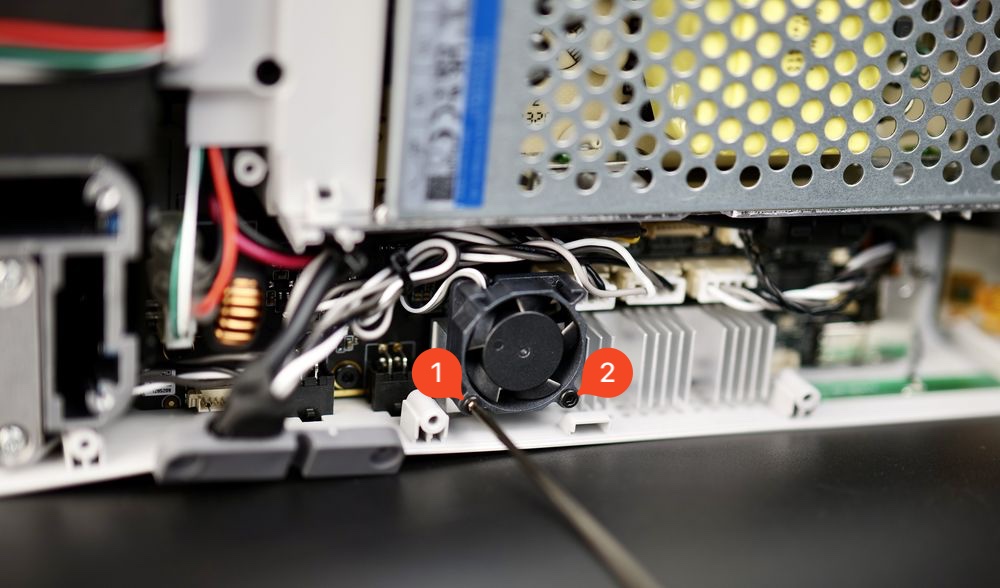

5. Sujetá el ventilador de la placa base a la impresora
Usando los dos tornillos, volvé a fijar el ventilador al disipador de la placa base. Es fundamental que lo instales correctamente: la placa de identificación del ventilador NO se tiene que ver si está colocado en la orientación adecuada.
- Instalación correcta: El flujo de aire apunta al disipador y la etiqueta queda hacia adentro.
- Instalación incorrecta: Si ves la etiqueta desde afuera, está al revés.
6. Instalá la tapa trasera
Con el ventilador ya puesto, podés volver a colocar la tapa inferior. Empezá ajustando los tornillos 15 y 16 para que el mazo de cables lateral quede bien ubicado. Después seguí con el resto, pero ojo: no los ajustes de más porque van directo al plástico y podés barrer la rosca.
Un buen truco es girar el tornillo suavemente hacia la izquierda (sentido antihorario) hasta que escuches un "click" suave; eso significa que el tornillo calzó en la rosca original. Ahí recién empezá a ajustarlo hacia la derecha.
7. Probá el ventilador nuevo
Ahora que armaste todo, encendé la impresora y esperá unos segundos. Deberías escuchar el ventilador funcionando. Si no escuchás nada, hacé un proceso de homing desde la pantalla para forzar su activación. Si sigue sin andar, vas a tener que desarmar de nuevo y revisar que el cable esté bien conectado.
Problemas potenciales y soluciones
El ventilador de enfriamiento de la placa base no funciona
Si encontrás problemas, verificá que los cables estén conectados en la posición correcta (blanco a la izquierda, negro a la derecha) y que el conector esté bien firme en la placa base. También asegurate de que no haya cables obstruyendo el movimiento de las aspas.
