En esta guía te mostramos cómo retirar el cable USB C de la A1 mini e instalar uno nuevo. Seguí estos pasos detallados para asegurar que el reemplazo se haga de forma correcta y segura, manteniendo tu impresora en perfectas condiciones.
¿Cuándo usarla?
Esta guía debe usarse si el cable USB C de la A1 mini está fallado y necesita ser reemplazado. Los problemas comunes causados por el cable USB C de la A1 mini son:
- No se detecta el tool head.
- Recomendado por el Soporte al Cliente de Bambu Lab.
Herramientas y materiales necesarios

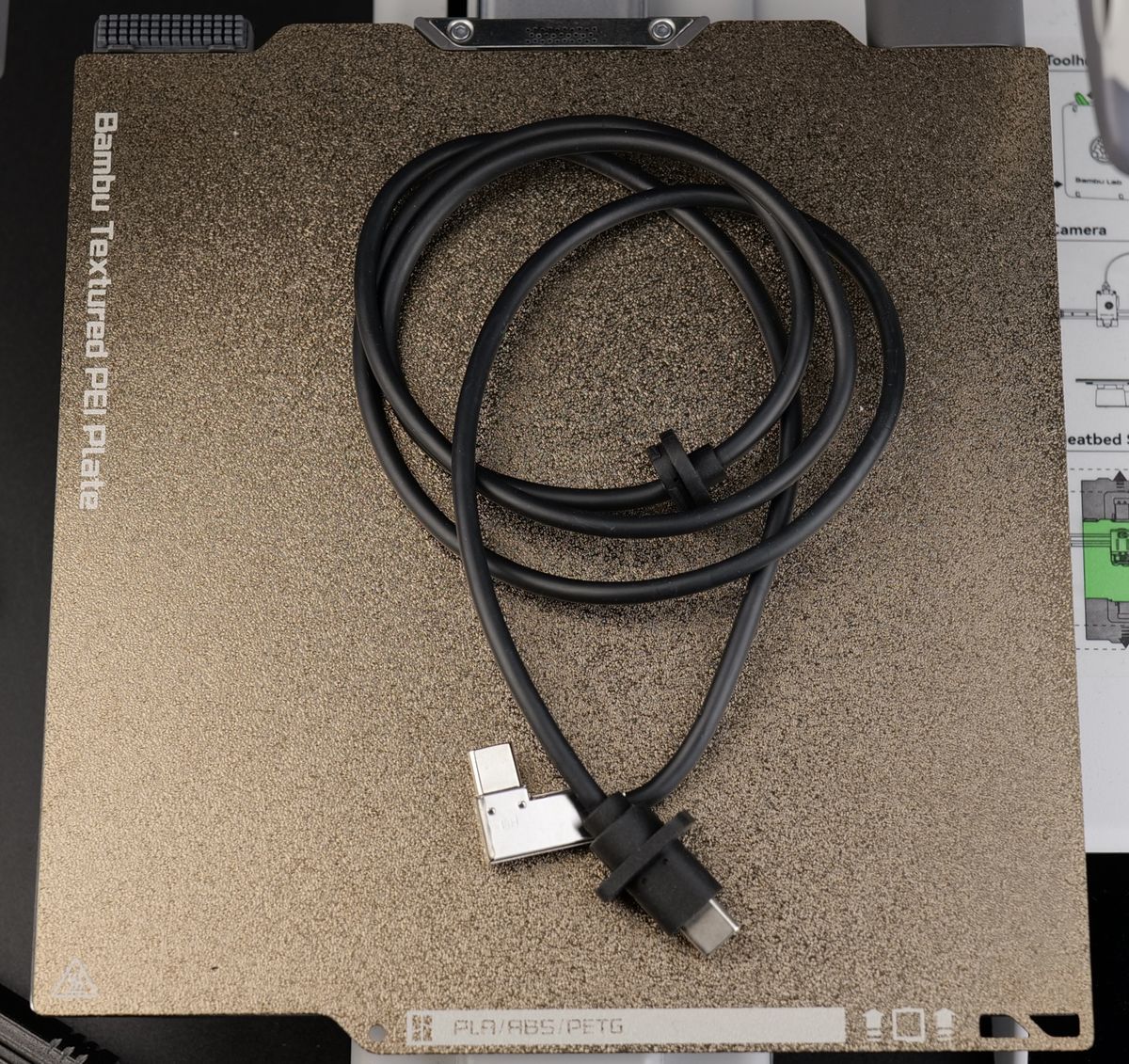

- Cable USB C de Bambu Lab para A1 mini
- Llave hexagonal
H2.0 - Llave hexagonal
H1.5 - 30 minutos de tu tiempo
Advertencia de seguridad
¡IMPORTANTE!
Es fundamental apagar la impresora antes de realizar cualquier trabajo de mantenimiento en el equipo y su electrónica, incluyendo los cables del tool head. Dejar la impresora encendida mientras hacés estas tareas puede causar un cortocircuito, lo que puede provocar daños electrónicos adicionales y riesgos de seguridad.
Cuando realices tareas de mantenimiento o solución de problemas, es posible que tengas que desarmar algunas piezas, incluido el hotend. Este proceso puede dejar expuestos cables y componentes eléctricos que podrían entrar en cortocircuito si se tocan entre sí o con otros componentes metálicos o electrónicos mientras la impresora sigue encendida. Esto puede dañar la electrónica de la impresora y causar daños mayores.
Por lo tanto, es esencial apagar la impresora y desconectarla de la fuente de alimentación antes de hacer cualquier trabajo de mantenimiento. De esta manera, evitás posibles daños en los componentes electrónicos y garantizás que el trabajo se realice de forma segura y eficaz.
Si tenés alguna duda o pregunta sobre cómo seguir esta guía, abrí un nuevo ticket en nuestra Página de Soporte y haremos lo mejor posible para responderte rápido y darte la asistencia que necesités.
Pasos para sacar el cable USB C viejo
1. Desconectá el cable USB C del cabezal de impresión

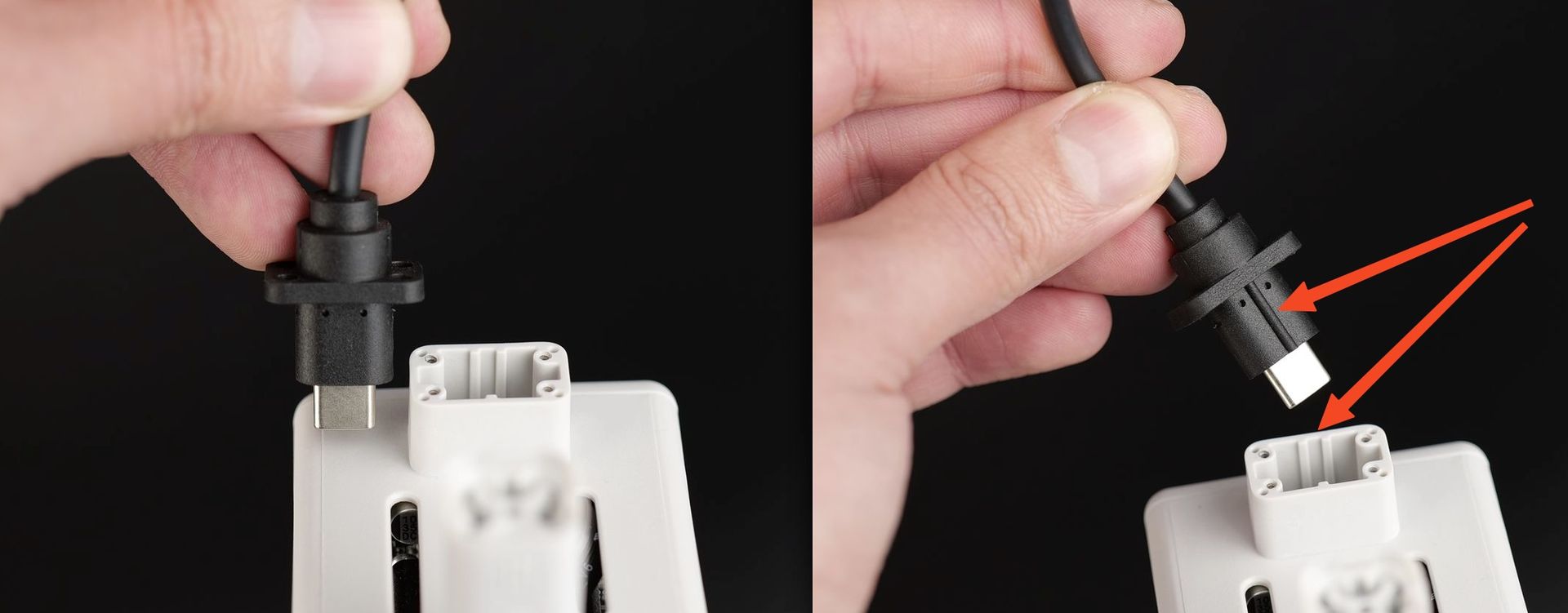

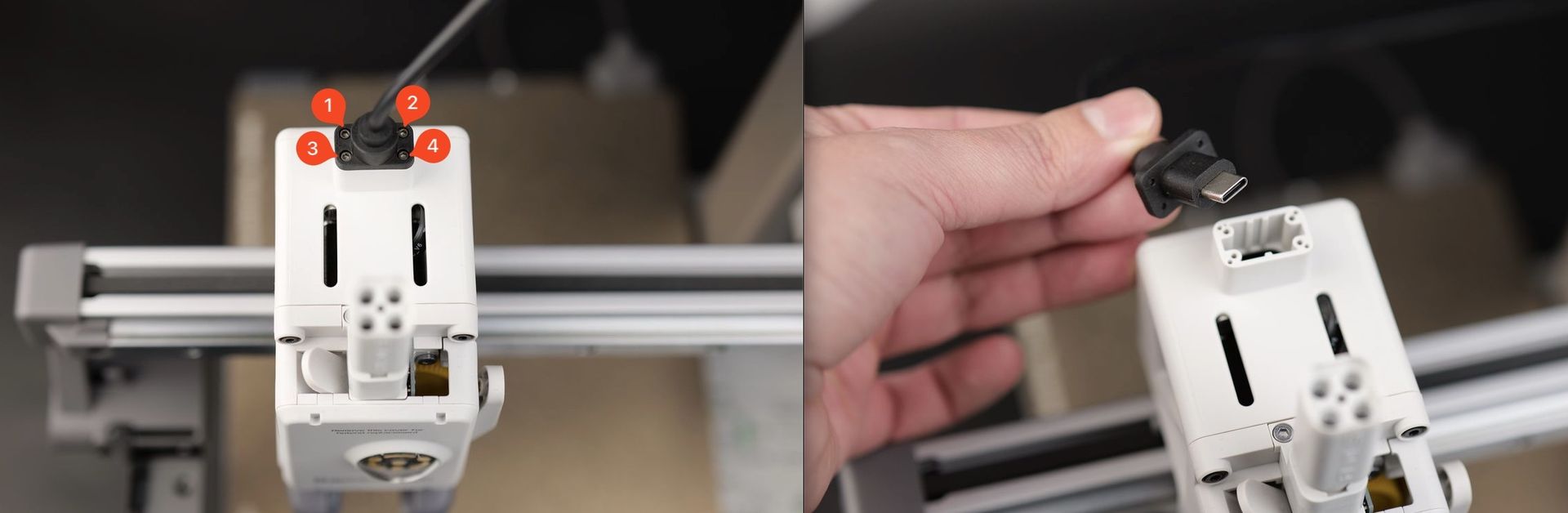

Vamos a empezar sacando los cuatro tornillos que sujetan el cable USB C al tool head de la A1 mini. Después de sacar los tornillos, podés tirar del cable hacia arriba para removerlo.
Fijate bien la orientación del cable USB y la pequeña ranura en la parte de atrás que lo alinea. Es importante conectar el nuevo de la misma manera. El cable USB C solo encaja en una posición; la orientación correcta es con la línea del conector del cable alineada hacia la parte trasera de la impresora y del tool head.
2. Sacá la tapa del motor de la A1 mini

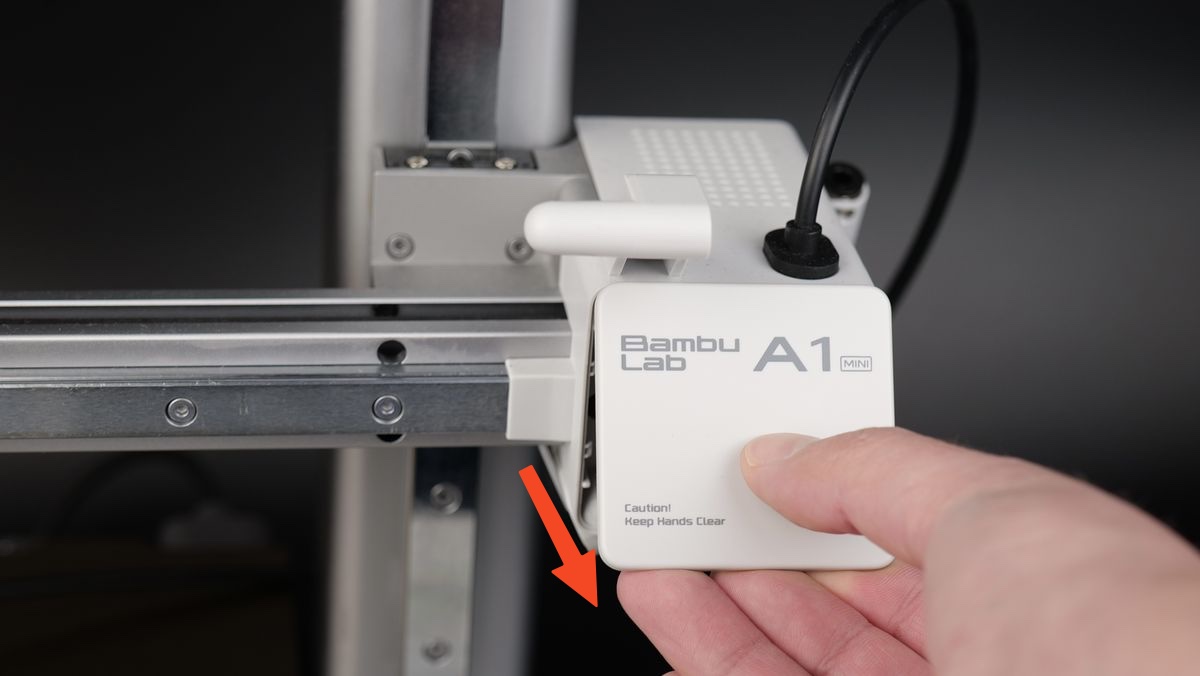

Para acceder al cable USB C, tenés que sacar la tapa frontal del motor. Simplemente tirá desde la parte inferior de la tapa hacia vos y los clips se van a soltar.
3. Sacá los tornillos de la carcasa del motor y el cable de la webcam

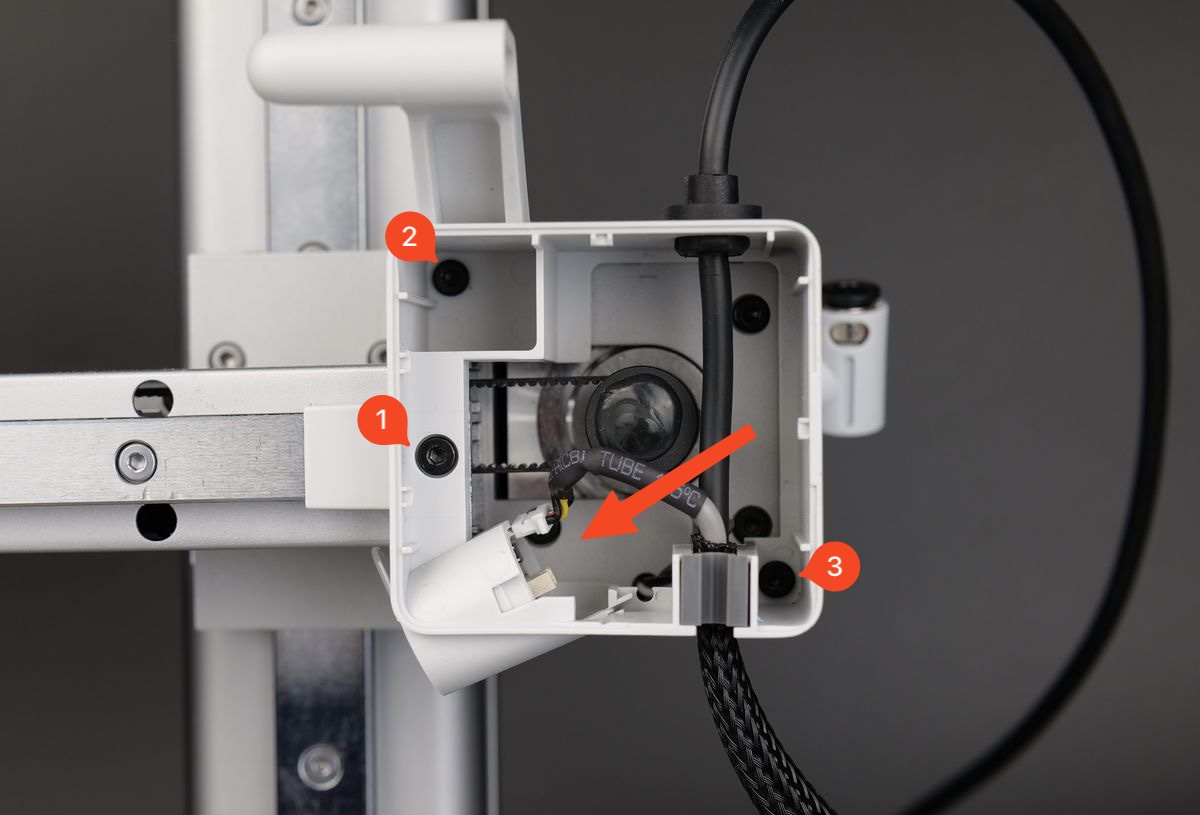

El siguiente paso es desconectar el cable de la cámara (marcado con una flecha roja) y sacar los tres tornillos que sujetan la tapa del motor en su lugar. Hacemos esto para poder acceder a los clips en la parte posterior del accesorio gris de los cables y así soltarlos.
Tené en cuenta que el tornillo marcado con el número 1 es distinto a los otros dos.
4. Retirá la carcasa del motor y el clip de los cables

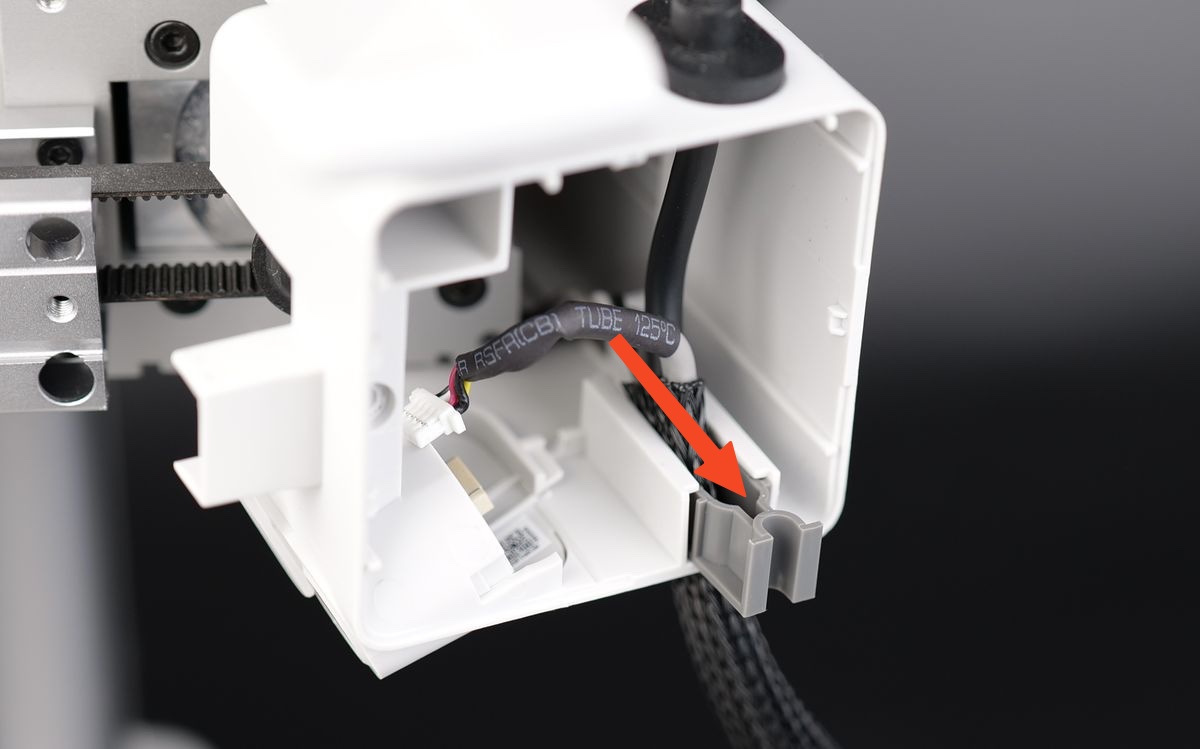

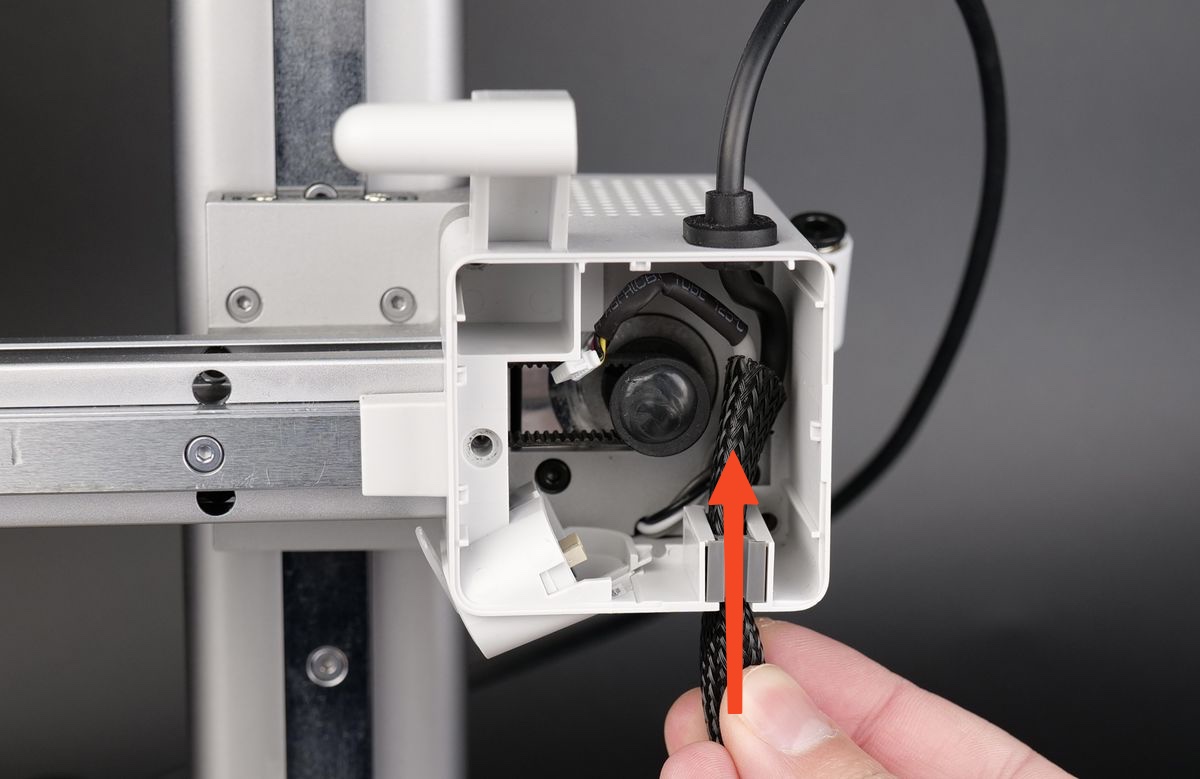

Primero, empujá los cables hacia arriba como se muestra en la imagen de abajo para que sea más fácil sacar la carcasa del motor.

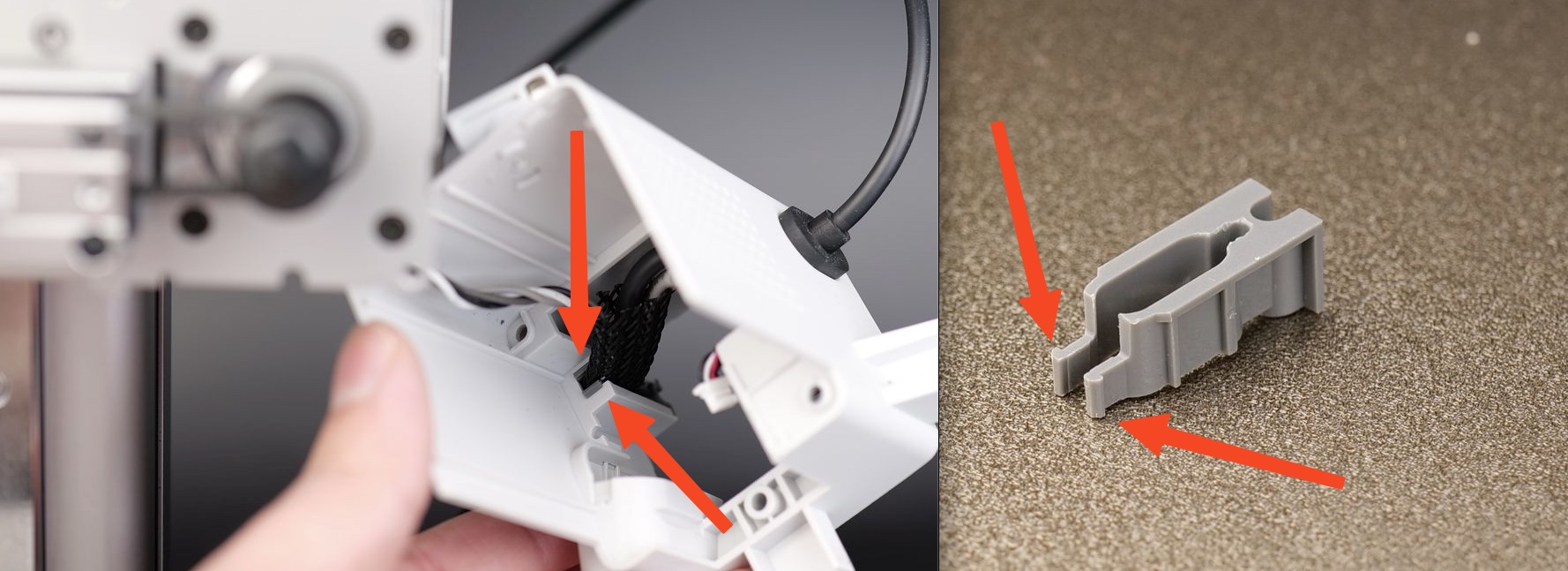

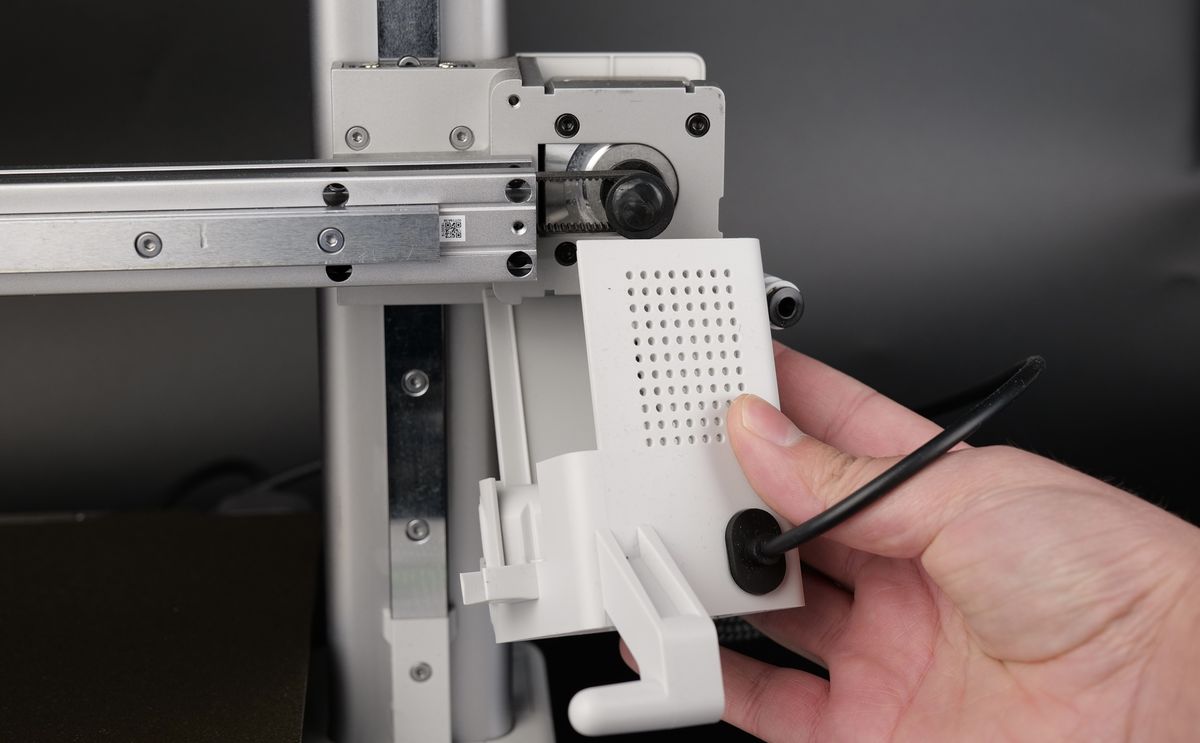

Después, tirá suavemente de la tapa del motor hacia vos. Con la tapa del motor retirada, podemos acceder a los clips del accesorio de los cables. Como se ve en la imagen, hay dos clips que tenés que presionar; podés usar la punta de la llave hexagonal para empujarlos.

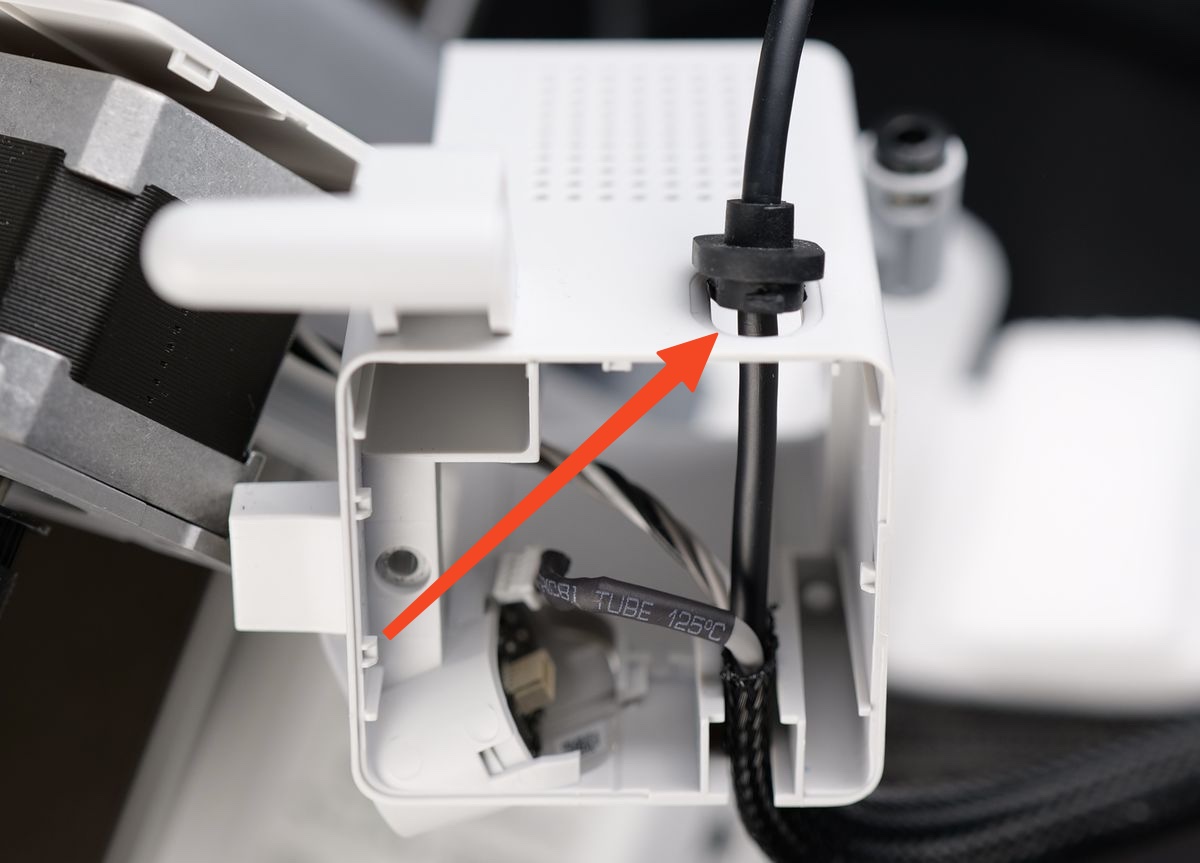

Cuando los clips estén sueltos, vas a poder tirar suavemente del accesorio de los cables. También retirá el accesorio del cable USB C que está arriba de la carcasa del motor; podés sacarlo con cuidado haciendo palanca de un lado con una herramienta filosa como un destornillador plano.

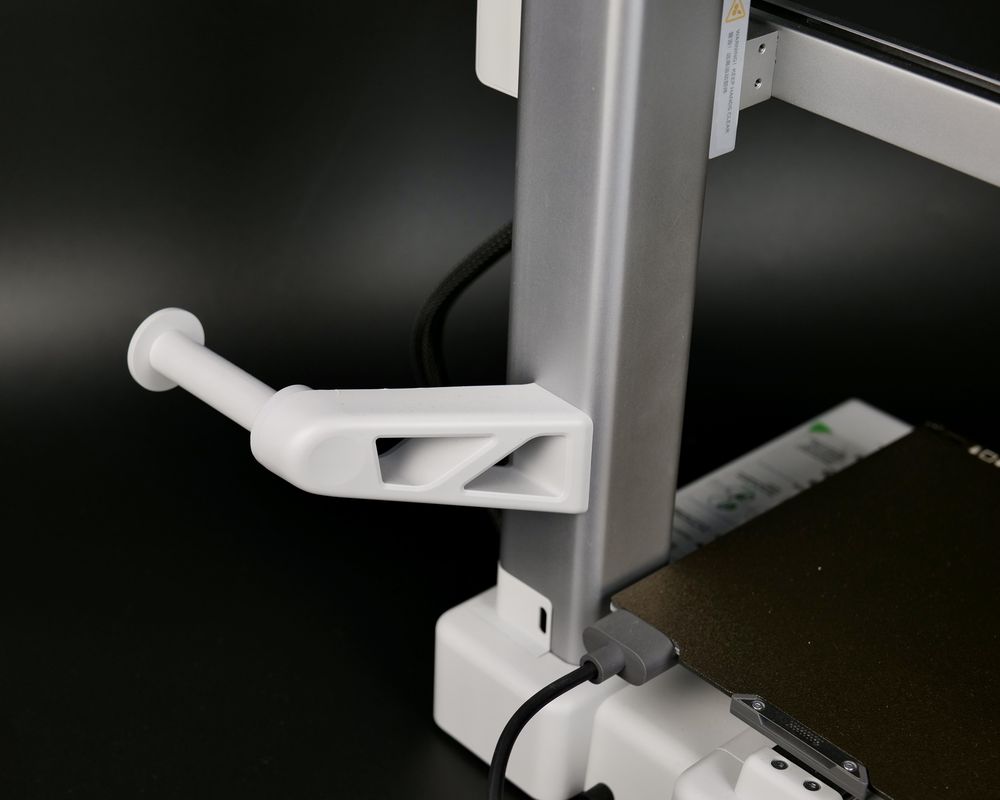

5. Sacá el porta bobinas de la impresora (opcional)
El siguiente paso es sacar el porta bobinas. Vas a tener que apoyar la impresora de costado en el próximo paso, y sacar el porta bobinas te va a ayudar. Este paso es opcional, solo en caso de que lo tengas instalado.
6. Sacá la tapa de la base de la impresora

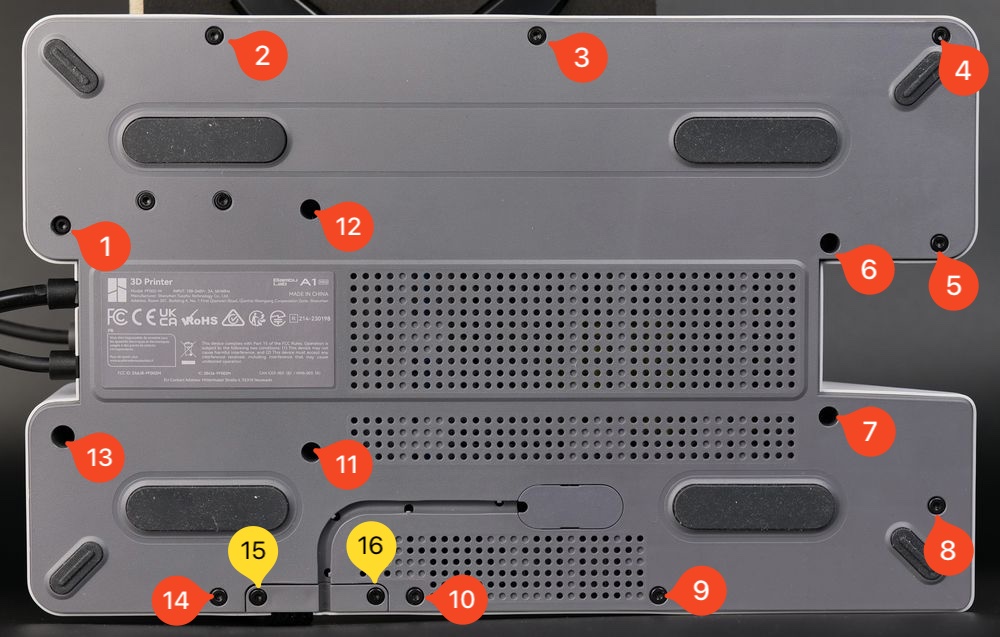

Poné la impresora de costado, con la columna del eje Z mirando hacia la mesa. Después, sacá los 16 tornillos que sujetan la tapa inferior para acceder al ventilador de la placa MC.
Fijate que los tornillos 15 y 16 son diferentes, así que guardalos bien para cuando tengas que volver a armar la tapa. Después de sacar los tornillos, hacé palanca con cuidado para retirar la tapa plástica inferior. Podés empezar desde el lado superior derecho e ir rodeando la impresora hasta que la tapa se afloje.
7. Sacá el soporte del cable USB C y desconectalo
Con la tapa retirada, podemos proceder a sacar el soporte del cable USB C. Este se usa para mantener el cable USB bien firme conectado a la placa principal.
Una vez sacados los tornillos, podés desconectarlo suavemente. Asegurate de tirar hacia la derecha y no doblar el cable, ya que hay un pequeño riesgo de dañar el conector USB de la placa.
8. Prepará el cable para retirarlo
Antes de retirar el...
