Este artículo te explica paso a paso cómo desarmar y volver a armar el motor de Y de tu A1 mini. Seguí estas instrucciones y precauciones con cuidado para que el mantenimiento sea seguro y la impresora te quede funcionando perfecto.
Motor de Y
El motor de Y es un motor stepper montado en el eje Y de la impresora que se encarga de mover la cama caliente en dicho eje.
¿Cuándo aplicarlo?
- Si el motor de Y está quemado.
- Si después de analizar los logs, el soporte técnico oficial te confirmó que el motor de Y tiene una falla.
Advertencia de seguridad
¡Importante!
Es fundamental apagar la impresora antes de hacer cualquier laburo de mantenimiento, incluyendo el laburo en la electrónica de la impresora y los cables del cabezal de herramientas. Hacer estas tareas con la impresora prendida puede causar un cortocircuito, provocando daños electrónicos y riesgos de seguridad.
Durante el mantenimiento o la solución de problemas, es posible que tengas que desarmar piezas, incluido el hotend. Esto deja expuestos cables y componentes eléctricos que podrían entrar en cortocircuito si se tocan entre sí, con otros metales o con componentes electrónicos mientras la impresora sigue prendida. Esto puede dañar la electrónica de la impresora y causar problemas adicionales.
Por eso, es clave apagar la impresora y desconectarla de la corriente antes de hacer cualquier mantenimiento. Así evitás cortocircuitos o daños en la electrónica, asegurando un mantenimiento seguro y efectivo.
Si tenés alguna duda o pregunta sobre cómo seguir esta guía, por favor abrí un ticket en nuestra página de soporte y vamos a hacer lo posible para responderte rápido y darte una mano.
Herramientas y materiales necesarios
- Motor de Y para Bambu Lab A1 mini (link de compra: Y Motor - A1 mini)
- Llave hexagonal H2.0
- Llave hexagonal H1.5
- Destornillador Phillips
- Pinzas de punta plana
- Pinzas
Cómo sacar el motor de Y
Paso 1: Sacar la tapa de la base

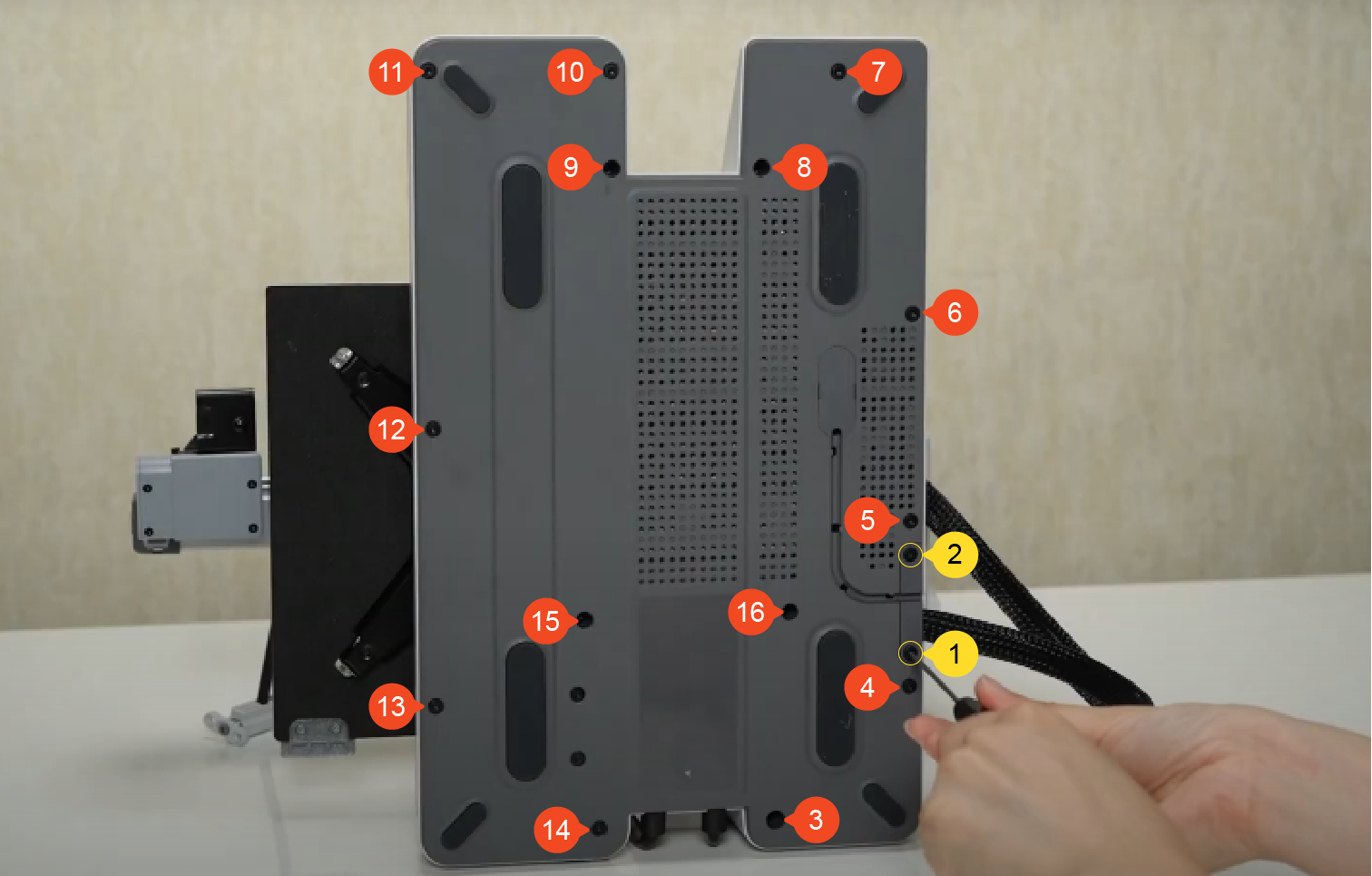

Incliná la impresora hacia atrás hasta que las columnas del eje Z toquen la superficie de la mesa. Usá una llave hexagonal H2.0 para sacar los 2 tornillos (BT2.6×8) y después los 14 tornillos (BT3×8). Tironeá de la malla de nylon para aflojar la tapa de la base y después sacala.
Paso 2: Sacar el ventilador de la placa base

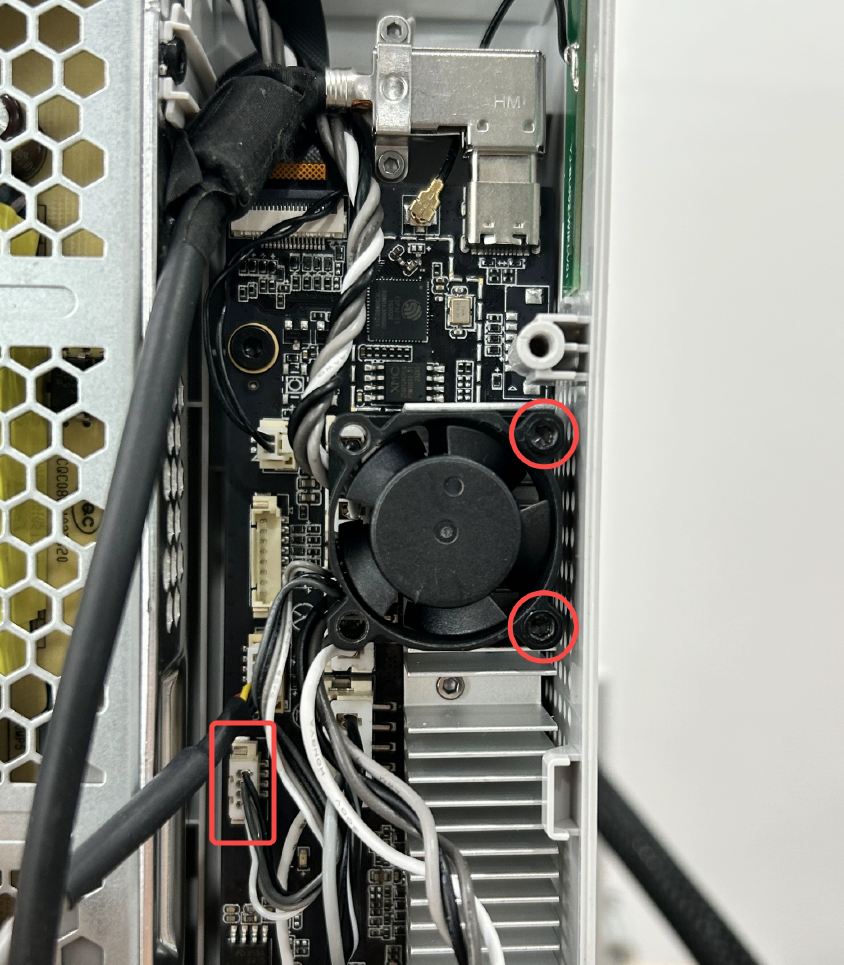

Usá la llave hexagonal H2.0 para sacar los 2 tornillos (MG2.5×15) y desconectá el cable del ventilador de la placa base.
Paso 3: Desconectar los cables de la placa base

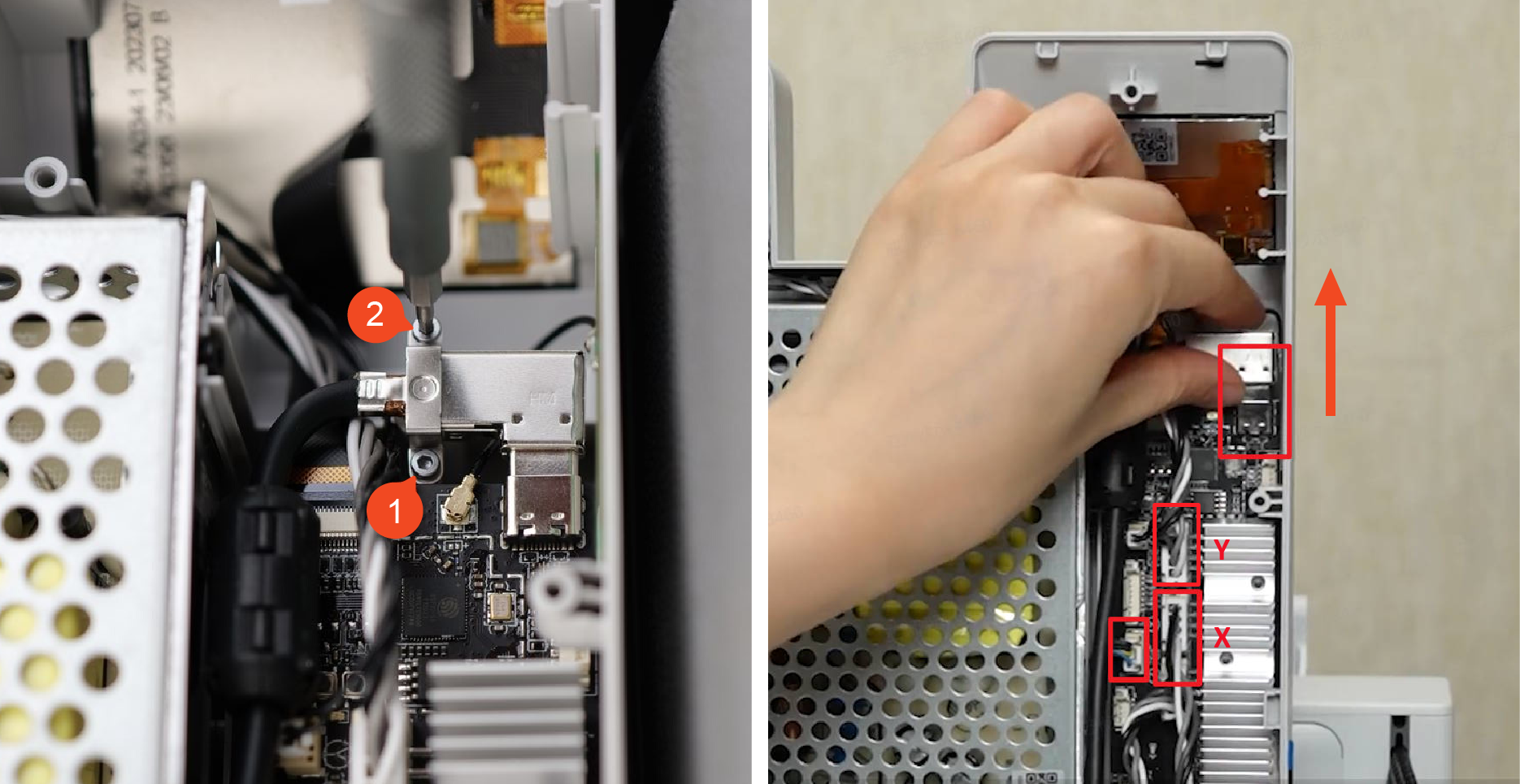

Sacá los dos tornillos (BT2×5) y la placa. Desconectá el cable USB, el del motor de Y, el del motor de X y el de la cámara de la placa base. Fijate que el cable de la cámara tiene un mecanismo de bloqueo: apretá para destrabar antes de desconectar. Corré con cuidado el cable con funda de nylon hacia un costado para no tironear ni dañar el cableado interno durante la operación.
Paso 4: Desconectar los cables de la fuente de alimentación

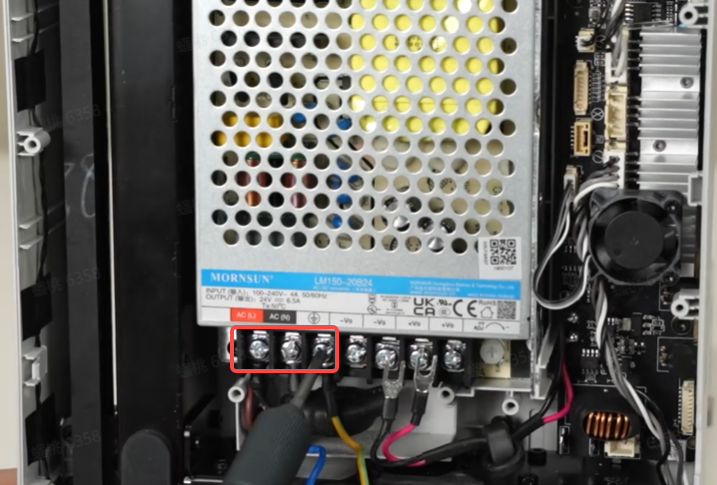

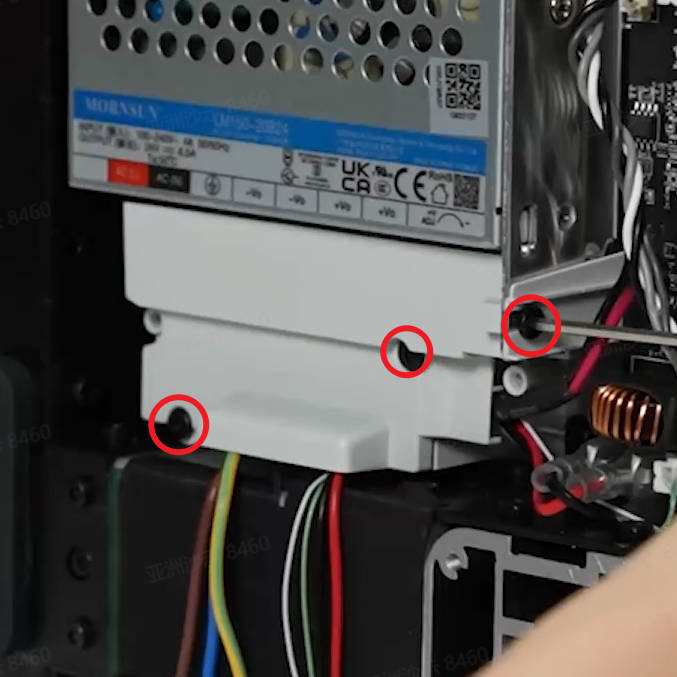

Usá una llave hexagonal H2.0 para sacar los 3 tornillos (BT3×8) y retirá la cubierta ignífuga. Usá un destornillador Phillips para aflojar los 3 tornillos de los terminales y sacá el cable de alimentación de la impresora de la fuente de alimentación.
Paso 5: Sacar la cama caliente

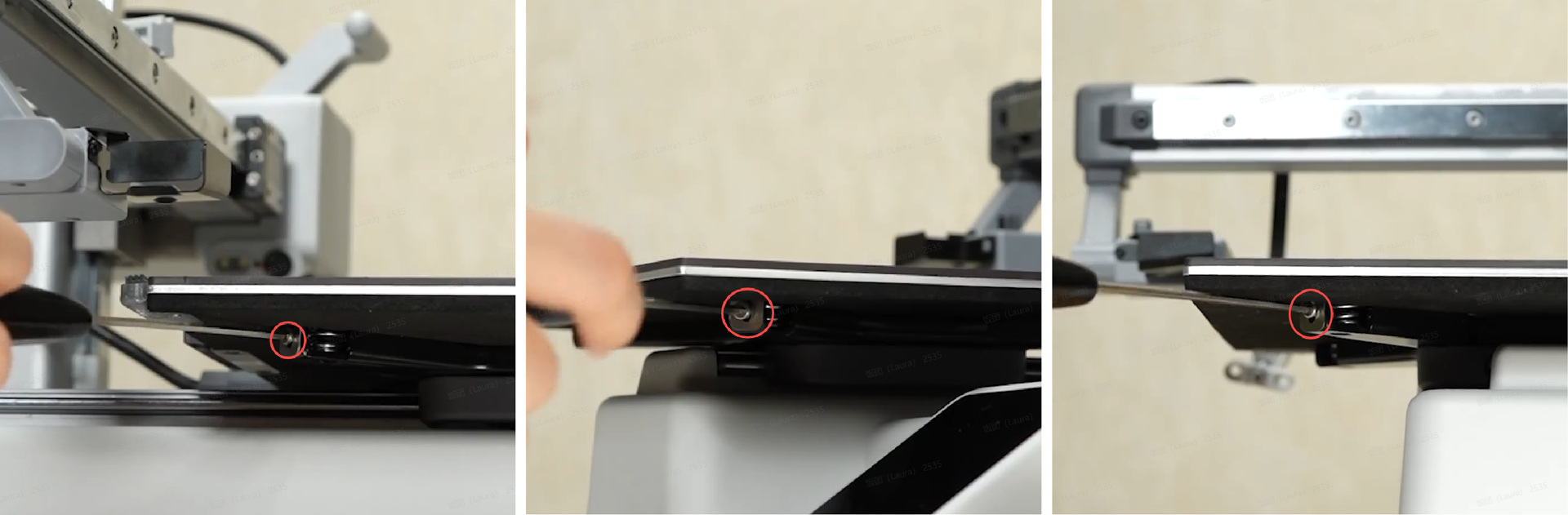

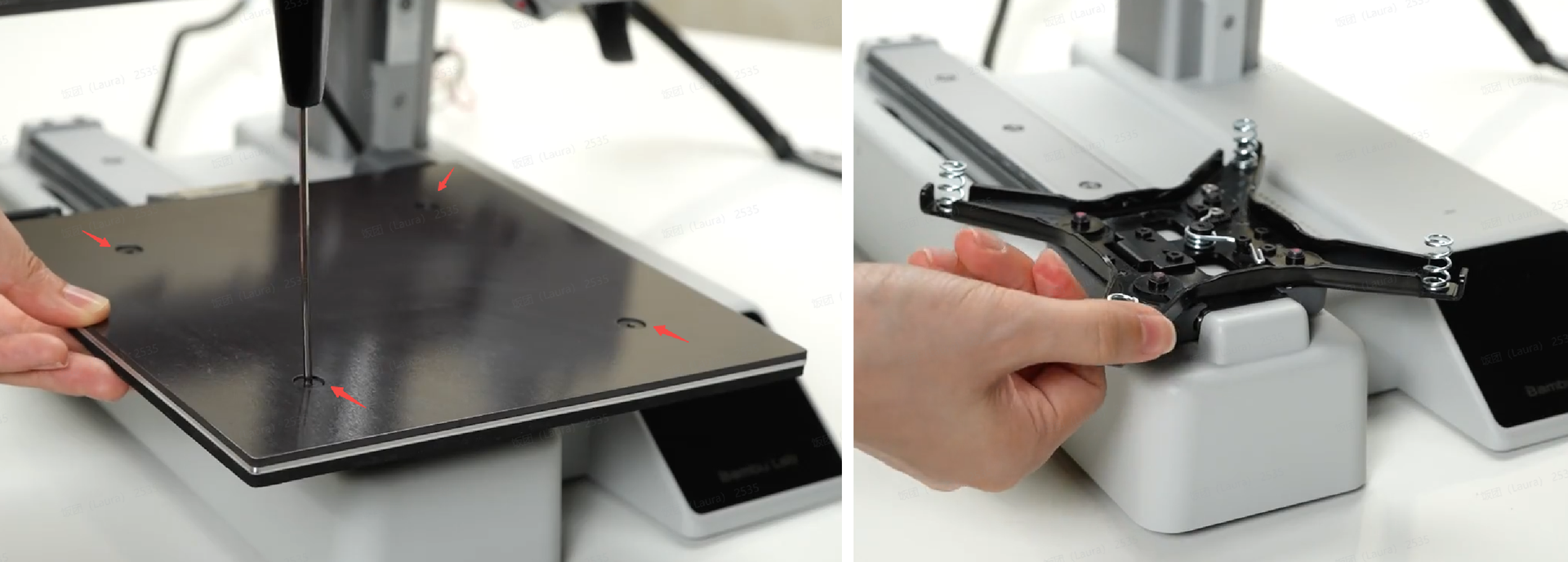

Poné la impresora derecha y sacá los 3 tornillos (M2.5×5) que sujetan la cama caliente. Presioná la cama caliente hacia abajo con la mano y sacá los 4 tornillos de nivelación (MG4×13). Retirá la cama caliente junto con los resortes de ajuste. Si los resortes de ajuste están pegados, no hace falta sacarlos.
Paso 6: Sacar el riel lineal del eje Y

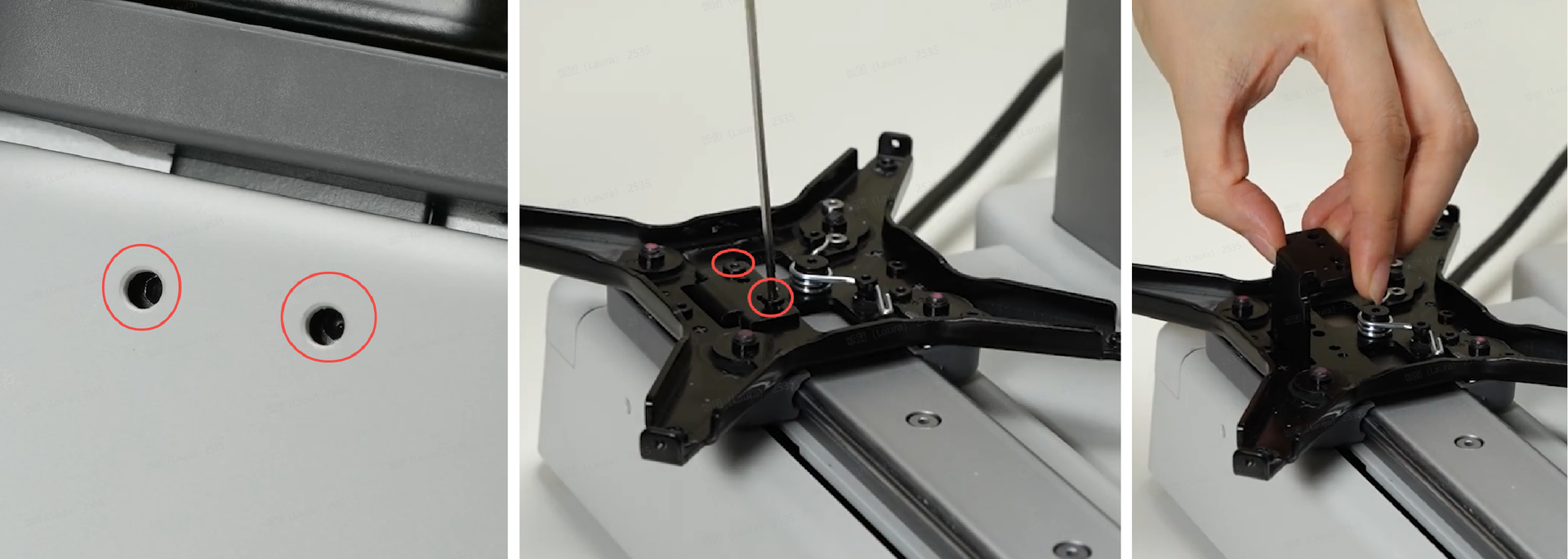

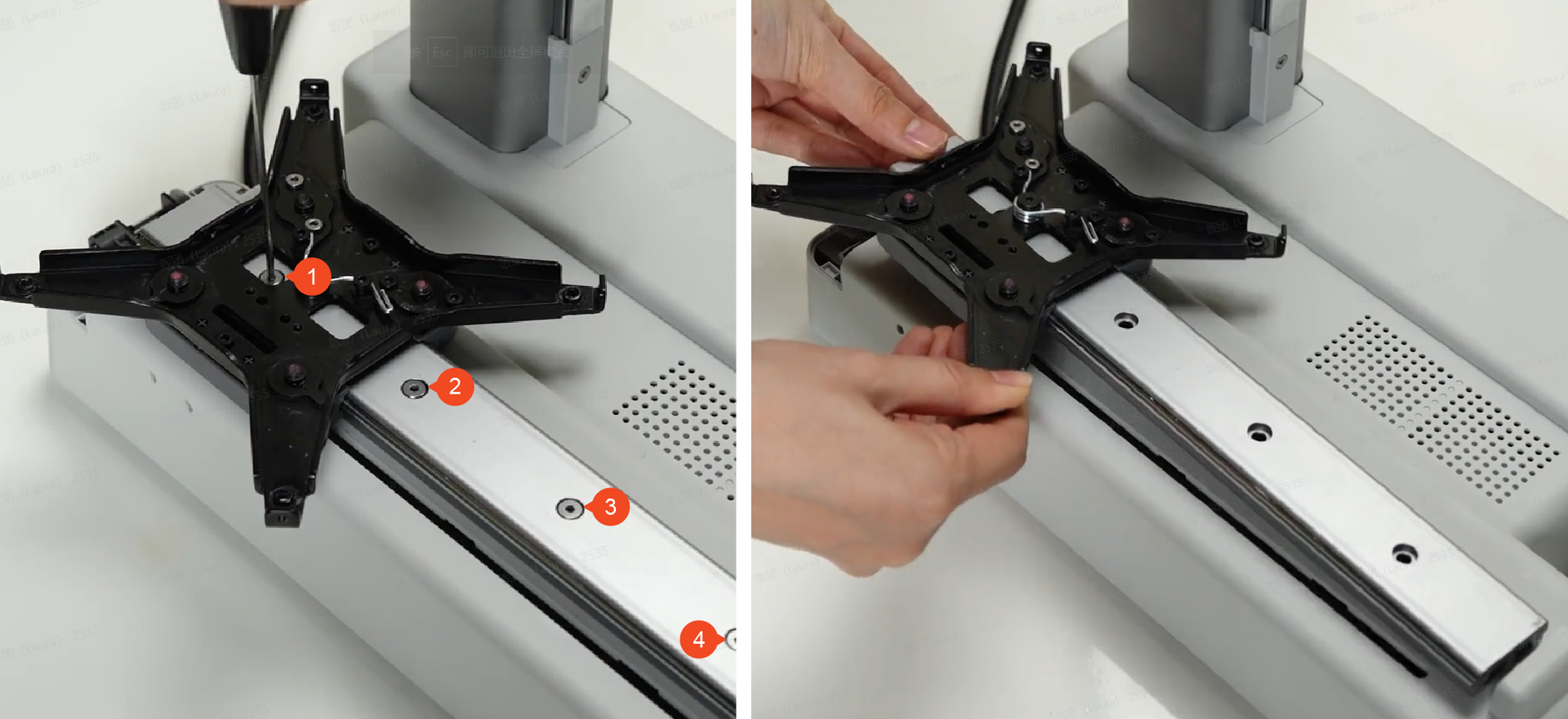

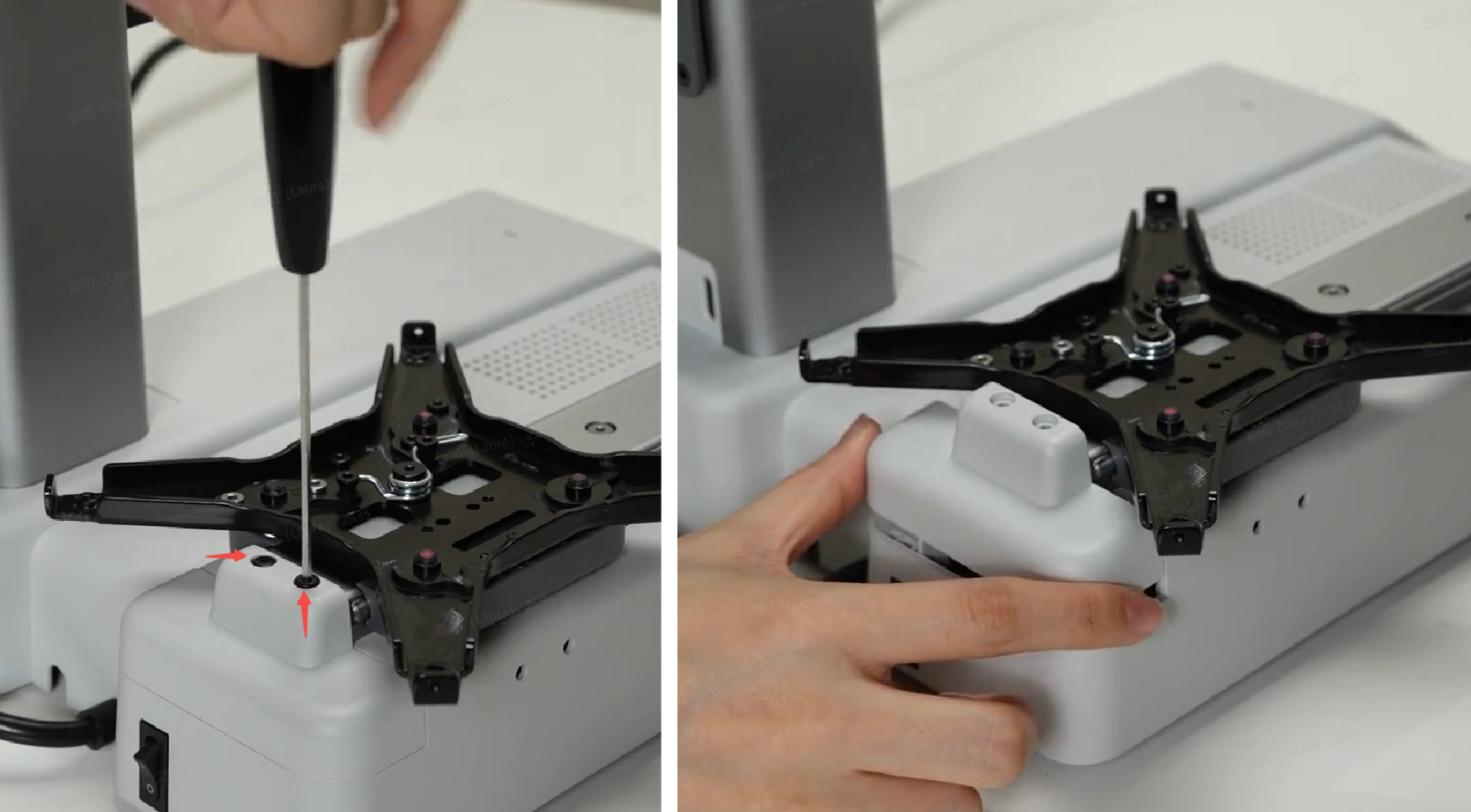

Empujá el soporte de la cama caliente hacia atrás para que se vean los 2 tornillos de la placa de conexión y aflojalos del todo; después sacá los 2 tornillos (M3×4.5) de la polea y retirá la placa de conexión. Sacá los 2 tornillos (M2.5×18) y retirá la tapa trasera del eje Y. Sacá los 4 tornillos (M4×16) y retirá el riel lineal del eje Y. Cuando lo saques, sujetá tanto el soporte como el riel para evitar que se deslicen.
Paso 7: Aflojar la carcasa de la base

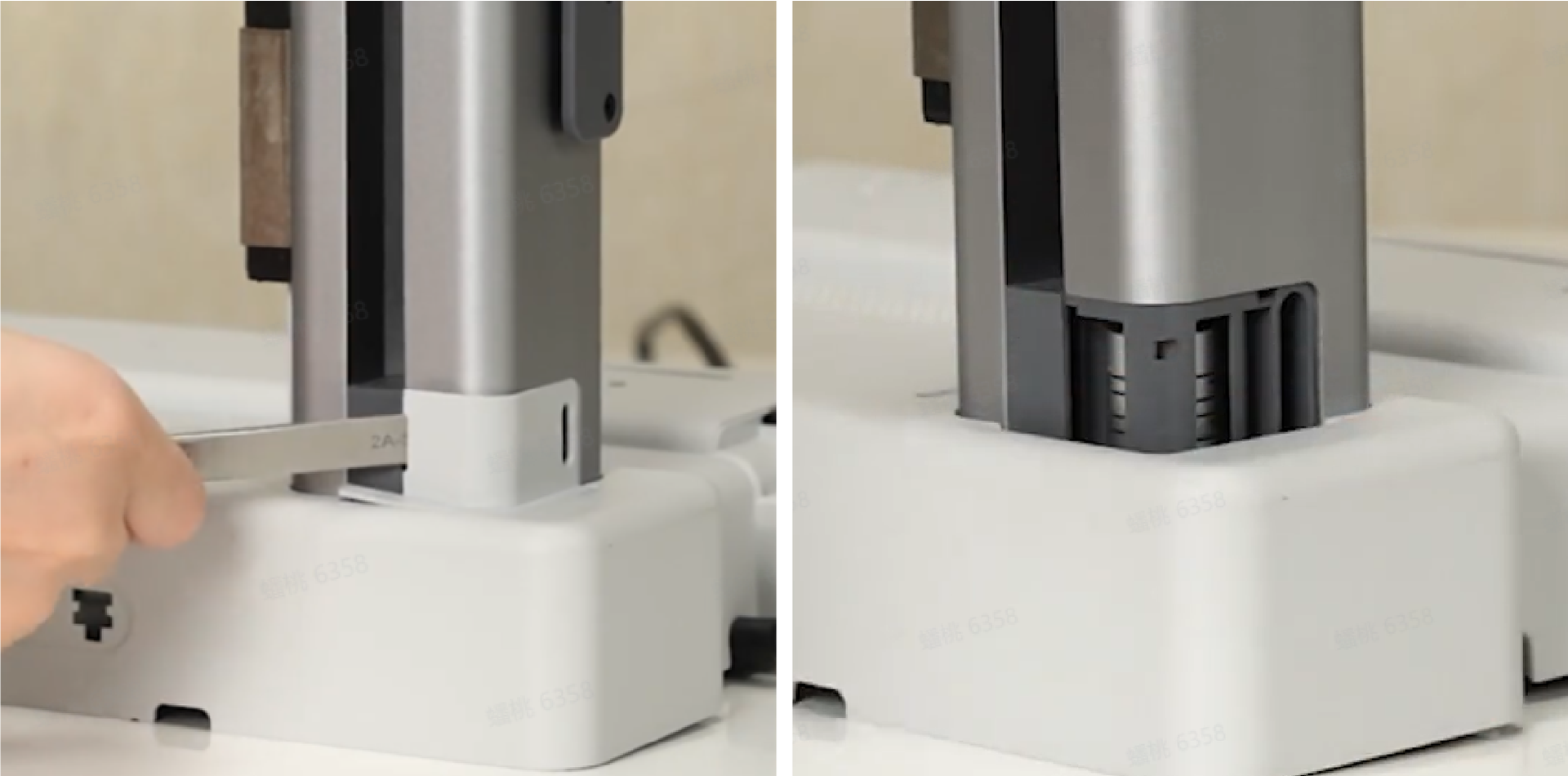

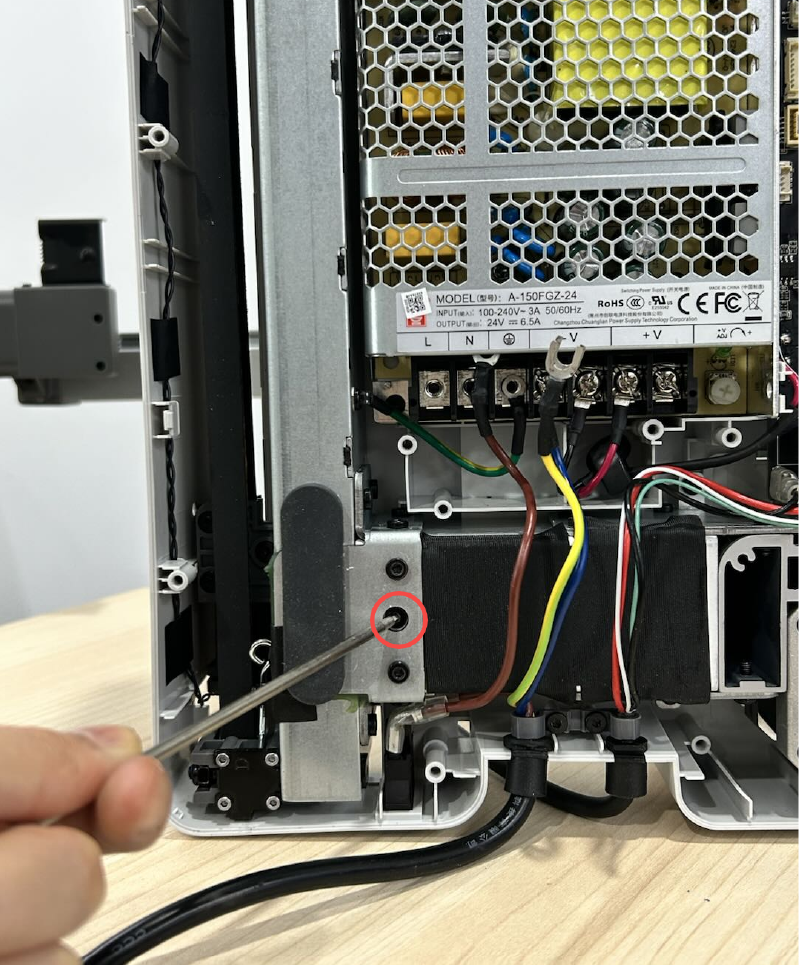

Sacá la tapa embellecedora del eje Z con las pinzas de punta plana. Usá la llave hexagonal H2.0 para sacar los 4 tornillos (BT3×8) y el tornillo (BTG3×45).
Paso 8: Sacar el motor de Y
Mové la base con cuidado con la mano para que se vea el motor de Y. Sacá los tres tornillos (M3×6) con la llave hexagonal H2.0. Sacá la correa y retirá el motor de Y.
Cómo instalar el motor de Y
Paso 1: Instalar el motor de Y
Pasá el motor de Y por el soporte de montaje, asegurándote de que la orientación del cable sea la correcta. Enganchá la polea de tracción en la correa de Y y acomodalo en su lugar. Asegurá el motor de Y ajustando los tres tornillos (M3×6).
Paso 2: Asegurar la carcasa de la base
Poné y ajustá el tornillo (BTG3×45) y los 4 tornillos (BT3×8) para asegurar la carcasa de la base. Instalá la tapa embellecedora del eje Z.
Paso 3: Instalar el riel lineal del eje Y
Usá las pinzas para mover el bloque de presión de la correa de Y (la pieza que se ve en el recuadro desde la vista inferior) para que se vean los 2 tornillos. Confirmá la dirección de montaje según la posición de la placa de conexión, apoyá el riel lineal del eje Y en la base, alineá los agujeros de los tornillos, poné los 4 tornillos (M4×16) y ajustalos de forma alternada. Mové el soporte de la cama caliente para que se vea el bloque de la correa del eje Y, instalá la placa de conexión, fijate que esté bien puesta y ajustá los 2 tornillos (M3×4.5) para fijarla. Después ajustá los 2 tornillos a través de la base, mové el soporte de la cama caliente y confirmá que pueda arrastrar la correa de Y suavemente. Instalá la tapa trasera del eje Y y ajustá los 2 tornillos (M2.5×18).
Paso 4: Instalar la cama caliente
Pegá previamente los cuatro resortes en sus lugares correspondientes, alinealos, apoyá la cama caliente y confirmá desde la parte inferior de la cama caliente que las tres piezas de fijación de la cama caliente
Paso de verificación de funcionamiento y calibración
Notas finales
