En esta guía vas a encontrar los pasos detallados y las precauciones necesarias para desarmar y volver a armar la carcasa de la base de tu A1 mini. Seguí estas instrucciones con cuidado para realizar el mantenimiento de los componentes internos de forma segura y efectiva.

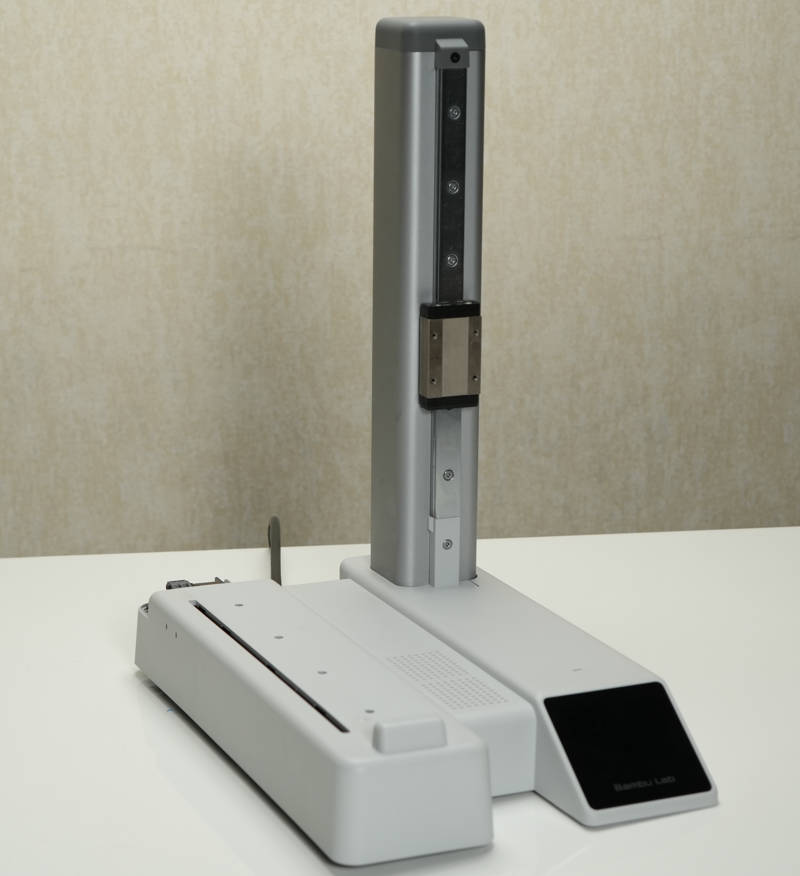

Carcasa de la base de la A1 mini
Este artículo te brinda las pautas para el desarmado y ensamblaje de la carcasa de la base. También vas a encontrar aquí el procedimiento para retirar las piezas reemplazables involucradas en este módulo.
Lista de piezas

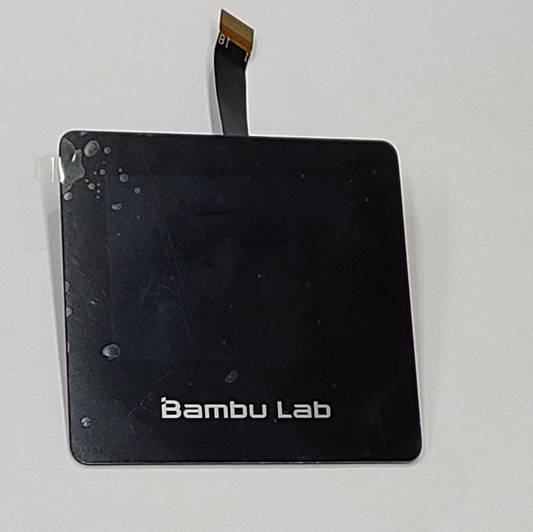

- 1. Pantalla táctil

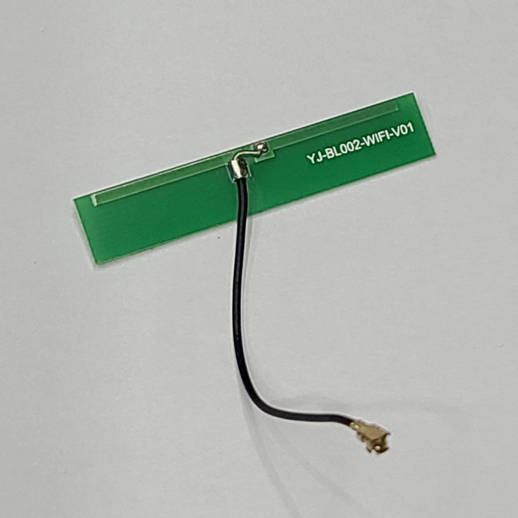

- 2. Antena Wi-Fi

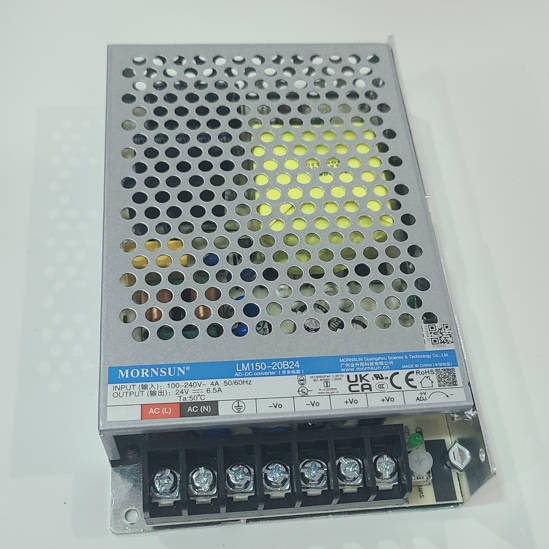

- 3. Fuente de alimentación de la A1 mini

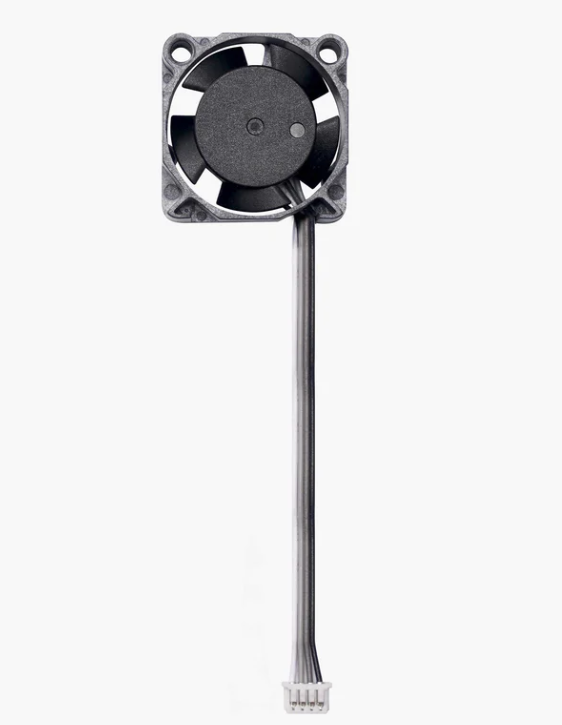

- 4. Ventilador de la placa principal (ventilador del hotend de la serie X)

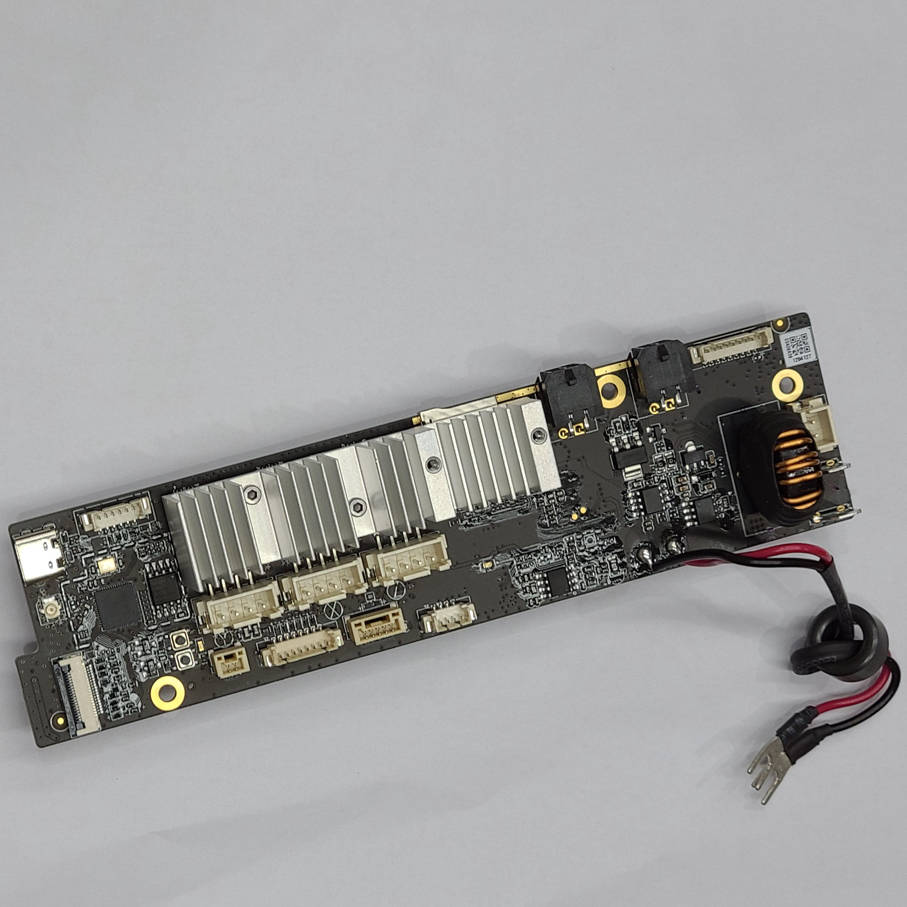

- 5. Placa principal de la A1 mini

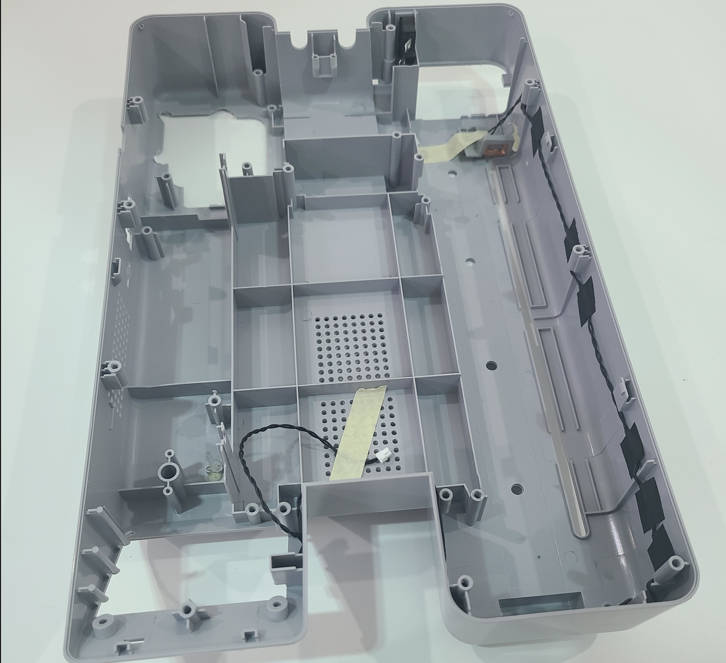

- 6. Carcasa de la base

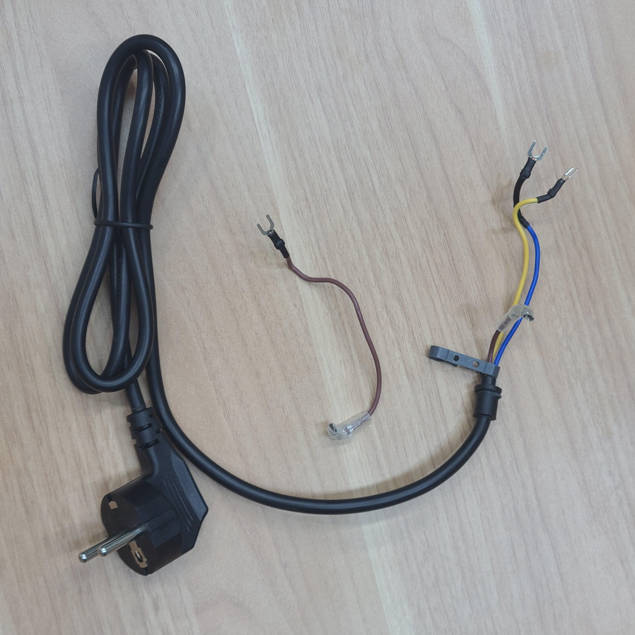

- 7. Cable de alimentación Bambu para A1 (interruptor incluido)
Nota: Si tenés que reemplazar la placa principal, una vez hecho el cambio, pasale al equipo de soporte de Bambu Lab tanto el número de serie (SN) de la placa nueva como el SN original de la impresora. Es obligatorio registrar el nuevo número de serie.
Lista de módulos
A continuación se detallan los módulos que se pueden desarmar más a fondo, pero que no se muestran en este artículo:

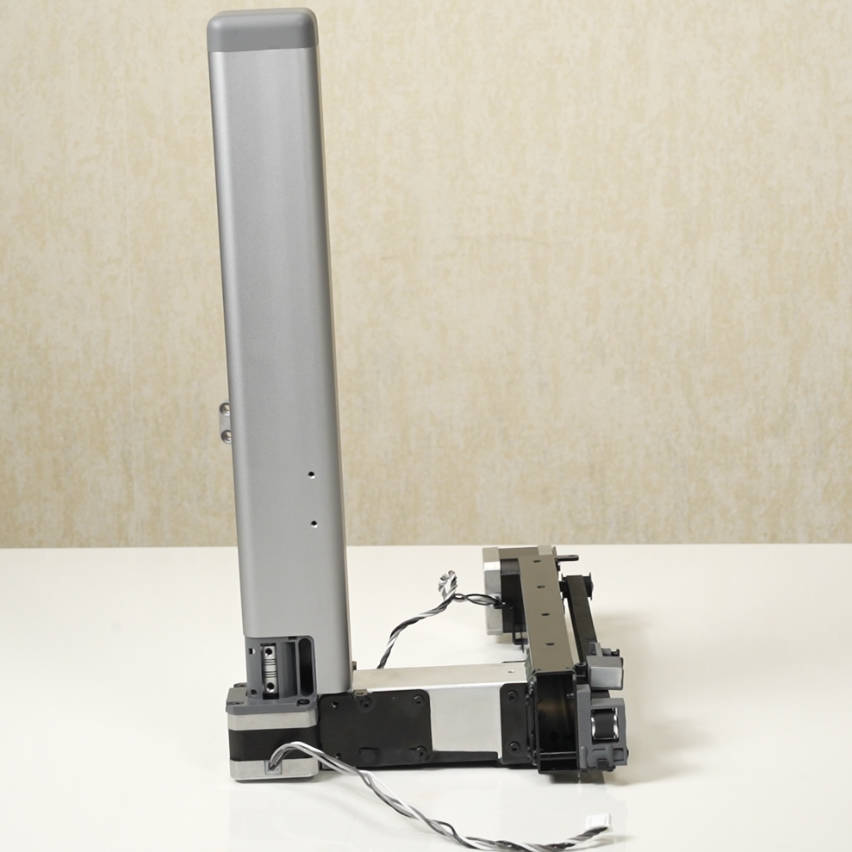

- 1. Ensamblaje de los ejes Y y Z
Lista de tornillos
- A (BT3*8 - B0022): Para fijar la fuente de alimentación, la placa principal y la carcasa de la base (2 + 3 + 4 unidades).
- B (M3*6 - B0036): Para fijar la fuente de alimentación (1 unidad).
- C (MG2.5*15 - B0008): Para fijar el ventilador de la placa de control (2 unidades).
- D (M2.5*14 - B0044): Para fijar la bobina (1 unidad).
- E (M3*10 - B00208): Para fijar la placa de liberación rápida (2 unidades).
- F (BTG3*45 - B00227): Para fijar la carcasa de la base (1 unidad).
Lista de herramientas
- Llave Allen H2.0 / H1.5
- Destornillador Phillips
- Pinzas de punta plana
Operación previa
Si es necesario, consultá el tutorial de instalación de la A1 mini para ver las operaciones previas relacionadas.
Advertencia de seguridad
¡IMPORTANTE! Es fundamental que apagues la impresora antes de realizar cualquier mantenimiento en el equipo o sus componentes electrónicos, incluyendo los cables del cabezal. Dejar la impresora prendida mientras hacés estos trabajos puede provocar un cortocircuito, lo que derivaría en daños electrónicos adicionales y riesgos de seguridad.
Al hacer mantenimiento o solucionar problemas, es posible que tengas que desarmar partes como el hotend. Esto puede dejar cables y componentes expuestos que podrían cortocircuitar si se tocan entre sí o con partes metálicas mientras la impresora está prendida.
Por eso, desenchufá siempre la impresora de la corriente antes de trabajar. De esta manera, evitás daños en la electrónica y trabajás de forma segura. Si tenés alguna duda, abrí un ticket en nuestra página de soporte y te vamos a ayudar lo antes posible.
Guía en video
Tené en cuenta que, debido a las diferentes versiones del producto, puede haber algunos cambios mínimos en los detalles respecto al video.
Desarmado de la carcasa de la base
Paso 1 - Retirar la pantalla táctil y la antena Wi-Fi

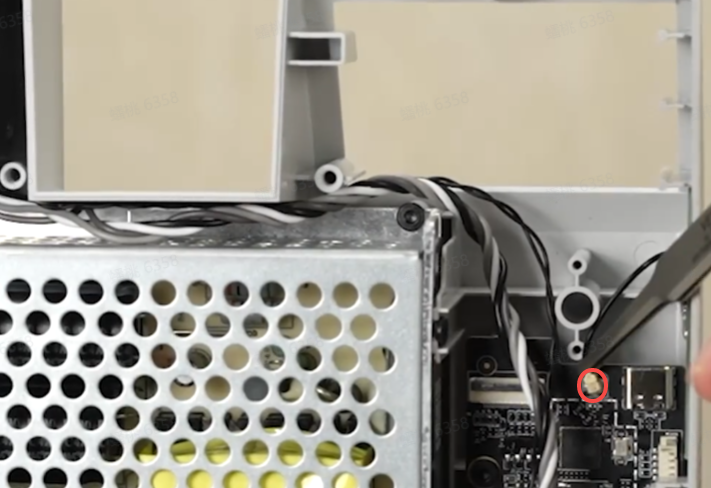

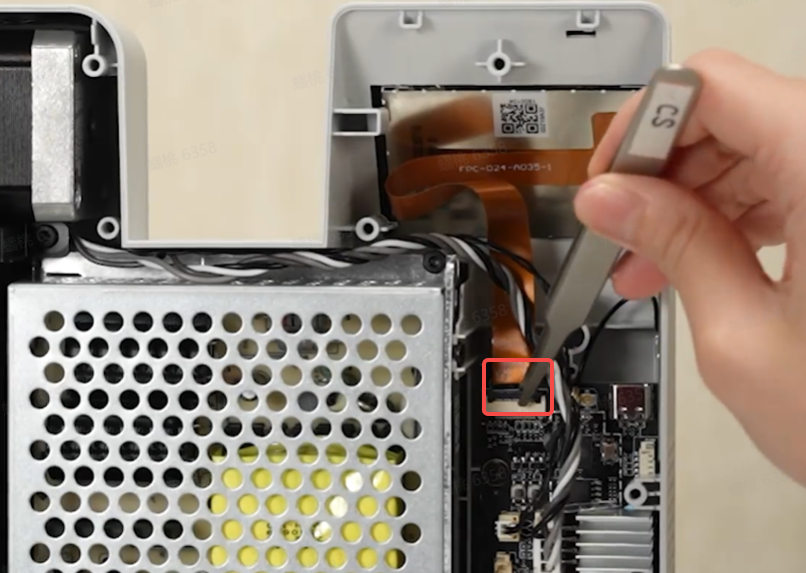

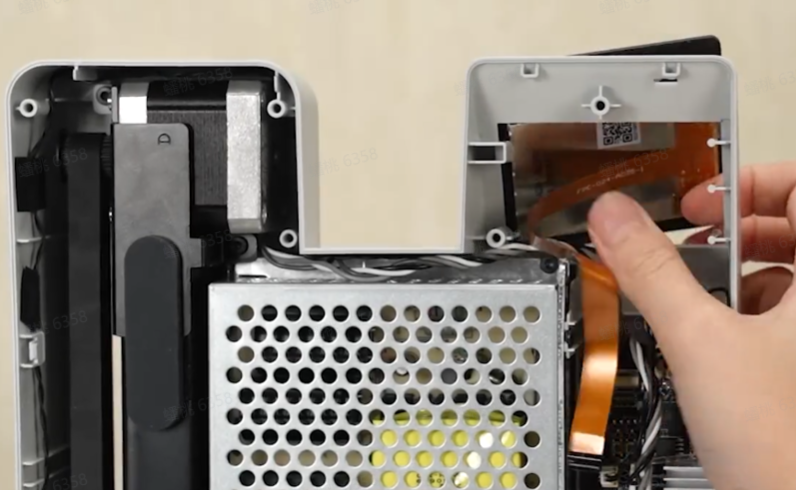

Destrabá y desconectá el cable de la pantalla táctil. Empujá hacia afuera desde la parte de atrás del display para aflojarlo y sacarlo. Desconectá la antena de la placa principal y retirá la placa de la antena Wi-Fi haciendo palanca con las pinzas de punta plana.
Paso 2 - Retirar la fuente de alimentación
Usá un destornillador Phillips para aflojar los 2 tornillos de los terminales y sacar el cable de la placa principal de la fuente. Después, aflojá los 3 tornillos de los terminales del cable de alimentación principal de la impresora. Con la llave Allen H2.0, sacá los 2 tornillos A y el tornillo B para retirar la fuente.
Paso 3 - Retirar la placa principal
Desconectá el cable del ventilador de la placa principal y sacá los 2 tornillos C con la llave H2.0 para retirar el ventilador. Desconectá los cables de los motores Y y Z, y la bobina del eje Y. Sacá los 3 tornillos A con la llave H2.0 para retirar la placa principal.
Paso 4 - Retirar la carcasa de la base
Aflojá la bobina del eje Y (sensor Eddy) sacando el tornillo D con la llave H2.0. Retirá los 2 tornillos E, sacá la placa de liberación rápida del porta bobinas y retirá la tapa decorativa del eje Z usando las pinzas.
Sacá los 4 tornillos A y el tornillo F con la llave H2.0. Luego, retirá la carcasa de la base deslizándola hacia arriba a lo largo de la columna del eje Z.
Paso 5 - Retirar el cable de alimentación
Desconectá el cable de alimentación del interruptor con pinzas. Presioná la traba lateral del interruptor mientras empujás con firmeza hacia afuera para sacarlo.
Armado de la carcasa de la base
Paso 1 - Instalar el cable de alimentación
Verificá la orientación e instalá el interruptor en la carcasa de la base. Conectá el cable al interruptor dejando el extremo corto del cable por debajo.
Paso 2 - Instalar la carcasa de la base
Montá la carcasa en el ensamblaje de los ejes Z e Y deslizándola hacia abajo. Tené cuidado de no golpear la bobina del eje Y. Colocá el tornillo F y los 4 tornillos A para fijar la carcasa a la estructura de acero.
