En esta guía te vamos a mostrar paso a paso cómo cambiar el cable de alimentación y el interruptor de encendido de tu A1 mini. Es un proceso bastante directo, pero tenés que seguir las instrucciones con cuidado para asegurar que la parte eléctrica quede perfecta y no tengas problemas después.
¿Cuándo usar esta guía?
Deberías seguir estos pasos si el cable de alimentación de tu A1 mini está fallando y necesita un cambio. Los problemas más comunes causados por un cable defectuoso son:
- El cable de alimentación está dañado físicamente.
- El interruptor (switch) de encendido no funciona.
- Te lo recomendó el equipo de Soporte Técnico de Bambu Lab.
Herramientas y materiales necesarios

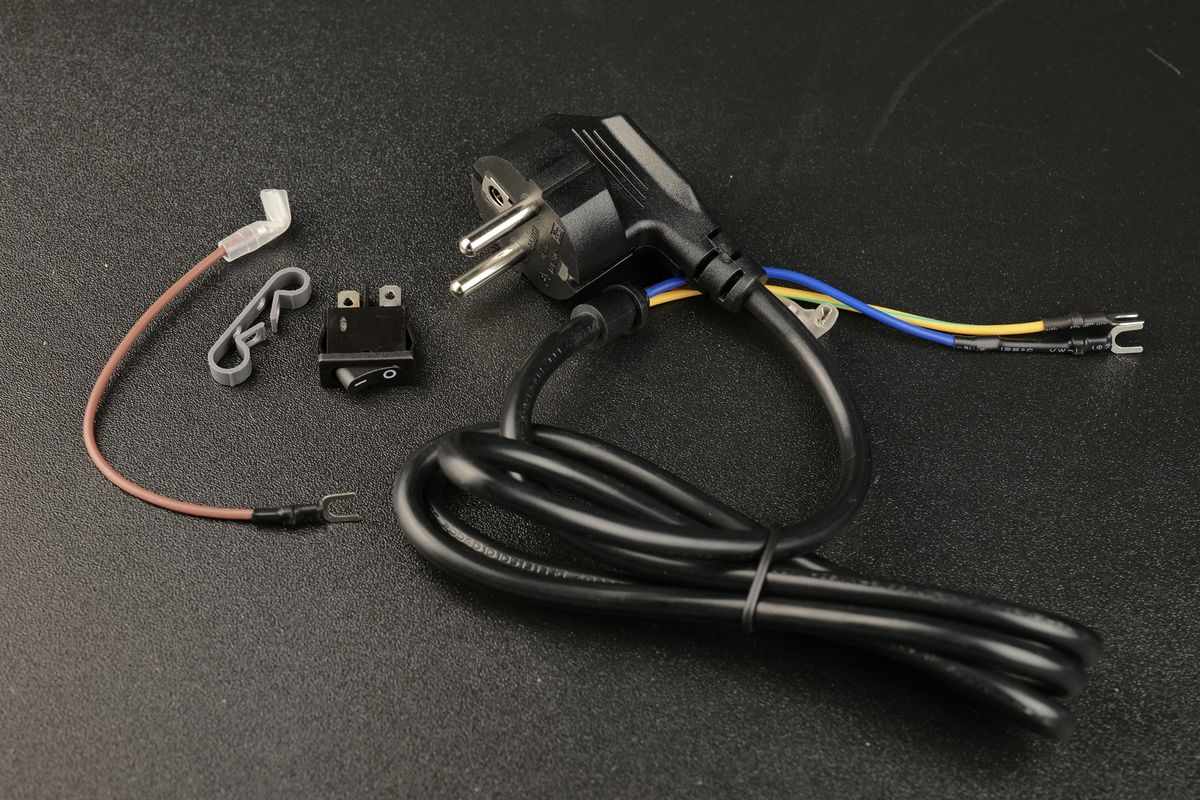

- Cable de alimentación Bambu Lab para A1 mini
- Llave hexagonal H2.0
- Destornillador Phillips PH2
- Te va a llevar unos 20 minutos
Advertencia de seguridad
¡IMPORTANTE!
Es fundamental apagar la impresora antes de hacer cualquier laburo de mantenimiento en la máquina o su electrónica, incluyendo los cables del cabezal. Dejar la impresora prendida mientras hacés esto puede causar un cortocircuito, lo que deriva en daños electrónicos graves y riesgos de seguridad.
Cuando desarmás partes de la impresora, como el hotend, pueden quedar expuestos cables y componentes eléctricos que podrían entrar en contacto entre sí o con partes metálicas. Esto puede quemar la electrónica de la impresora.
Por eso, desenchufá siempre la impresora de la corriente antes de empezar. Así evitás cualquier drama y te asegurás de que el mantenimiento sea seguro. Si tenés alguna duda sobre cómo seguir esta guía, abrí un ticket en nuestra página de Soporte y te vamos a ayudar lo antes posible.
Pasos para sacar el cable de alimentación viejo
1. Sacar la tapa inferior de la carcasa

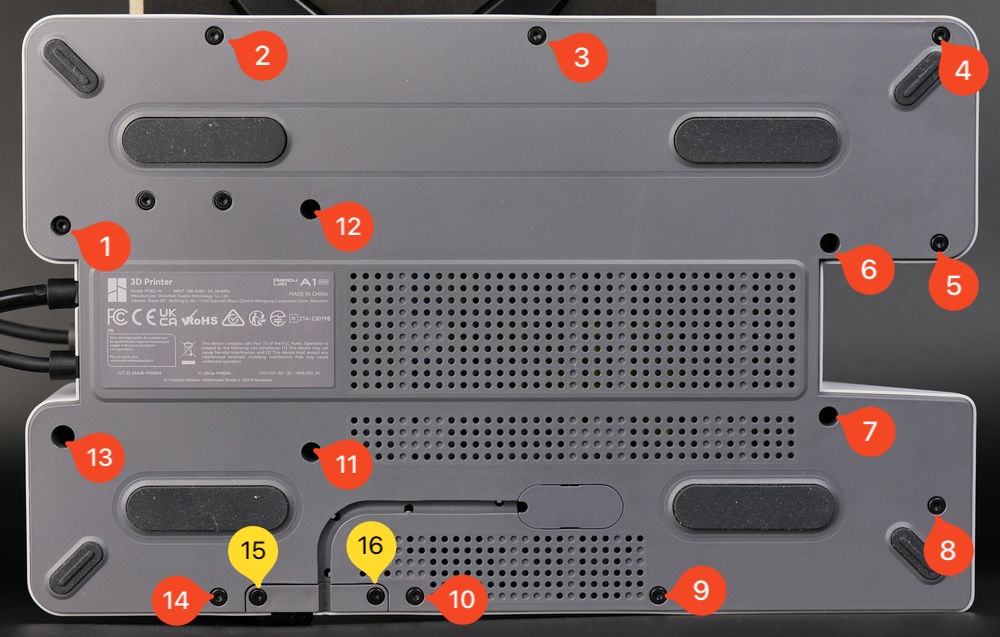

Acostá la impresora de costado, con la columna del eje Z apoyada sobre la mesa. Después, sacá los 16 tornillos que sujetan la tapa inferior para poder acceder al ventilador de la placa MC.
Tené en cuenta que los tornillos 15 y 16 son distintos, así que guardalos aparte para cuando tengas que volver a armar todo.
Una vez que saques los tornillos, hace un poquito de palanca con cuidado para retirar la tapa plástica. Podés empezar desde la esquina superior derecha e ir haciendo todo el borde hasta que se suelte.
2. Sacar la tapa plástica de los cables

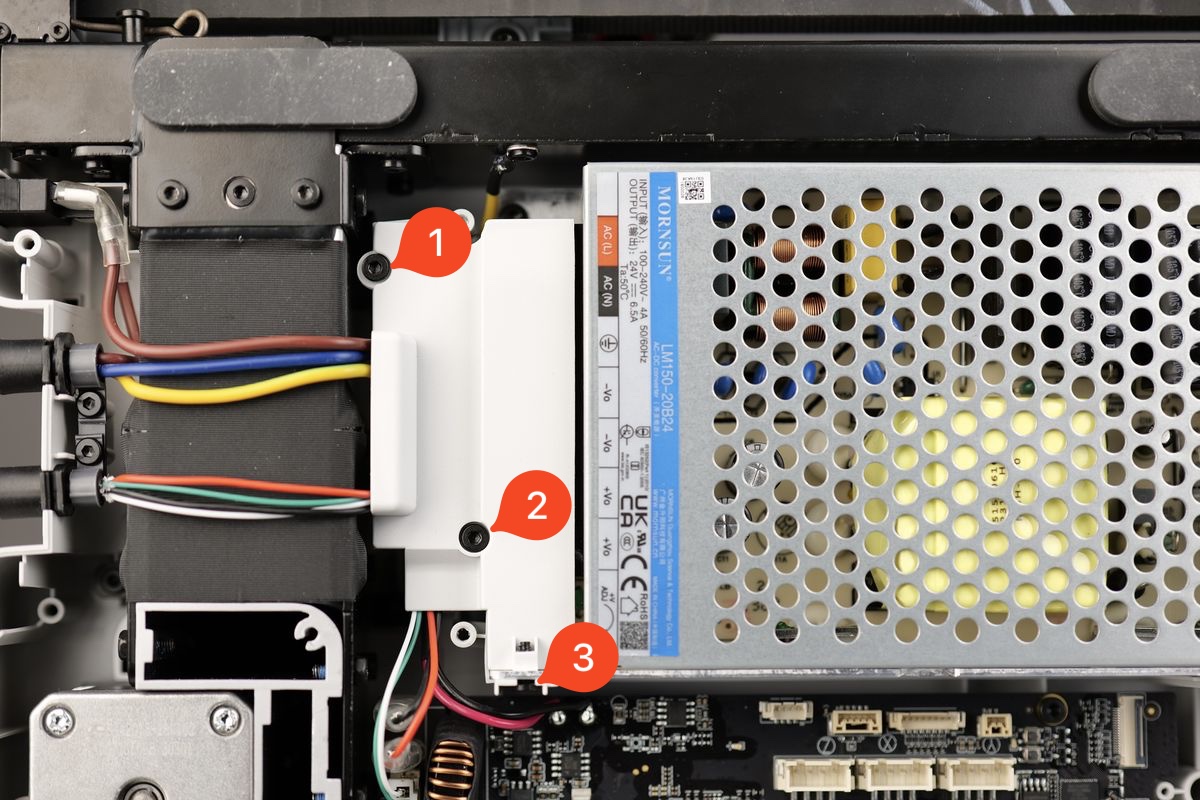

Retirá con cuidado los tres tornillos que sujetan la tapa plástica de los cables para acceder a los terminales de la fuente de alimentación. Fijate que el tornillo número 3 está en el lateral.
3. Sacar el interruptor de encendido

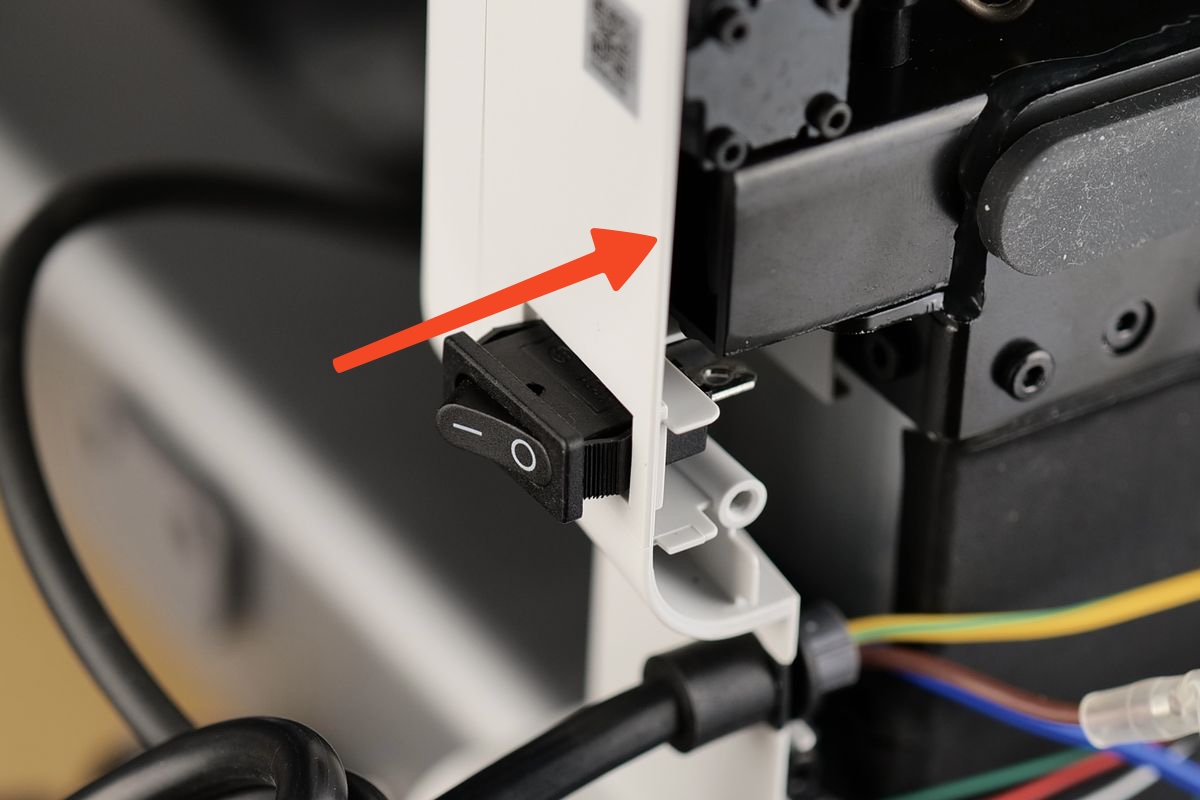

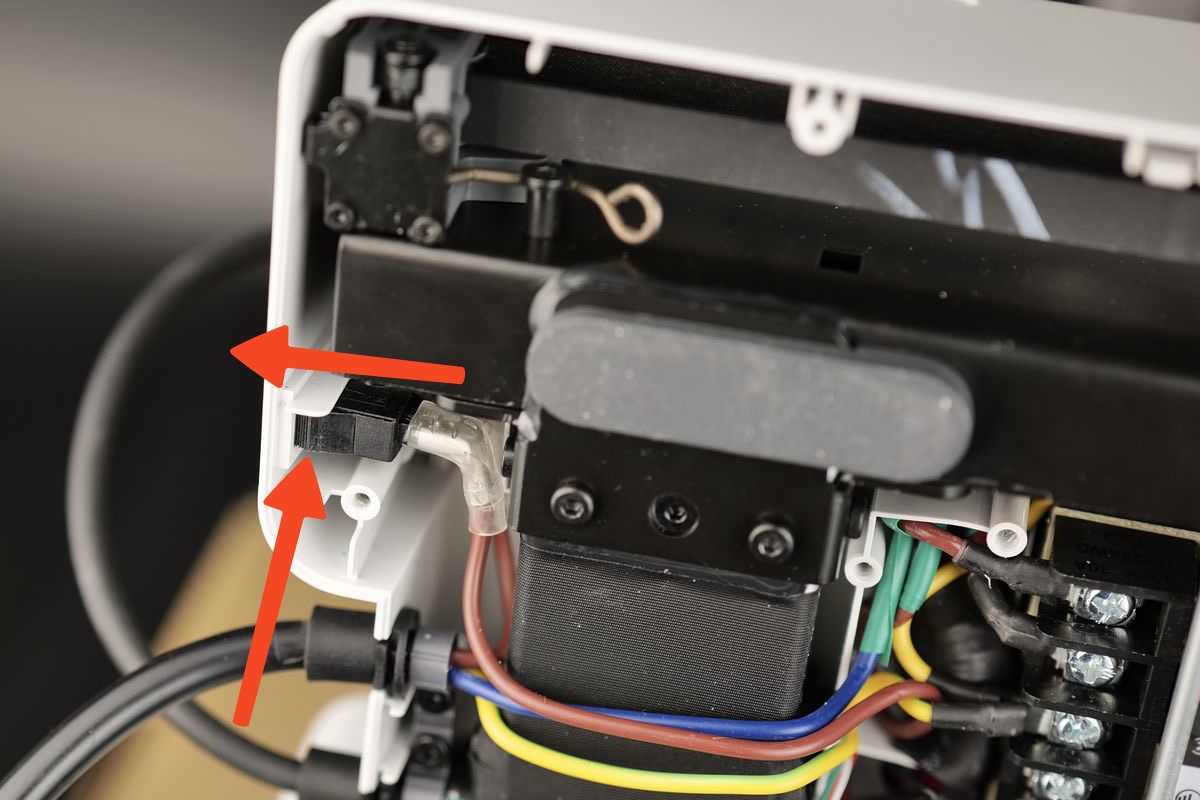

Empujá con cuidado la sección negra lateral del interruptor. Esto va a liberar el clip pequeño que lo mantiene en su lugar. Al mismo tiempo, empujá el switch hacia la parte trasera de la impresora, pero solo hasta la mitad.
Si lo hiciste bien, la parte de atrás del interruptor debería quedar asomada para que puedas sacar los cables en el siguiente paso.
4. Desconectá los cables del interruptor

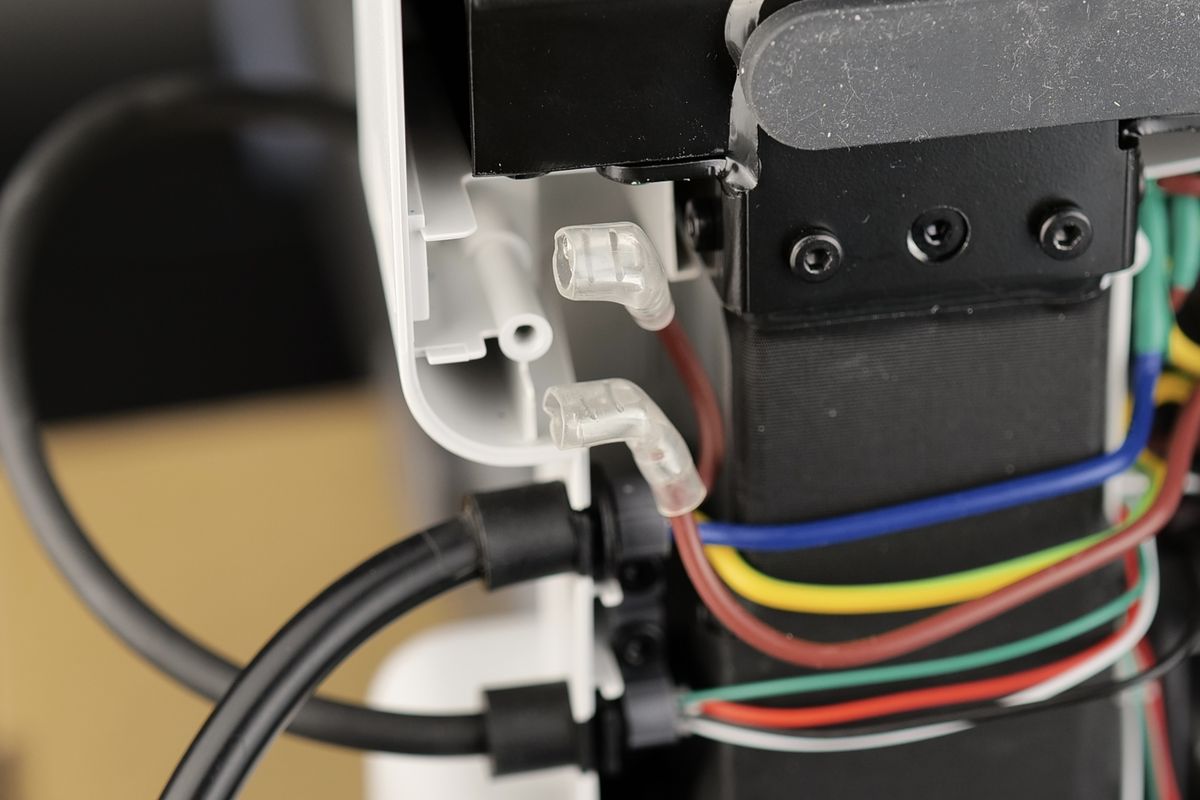

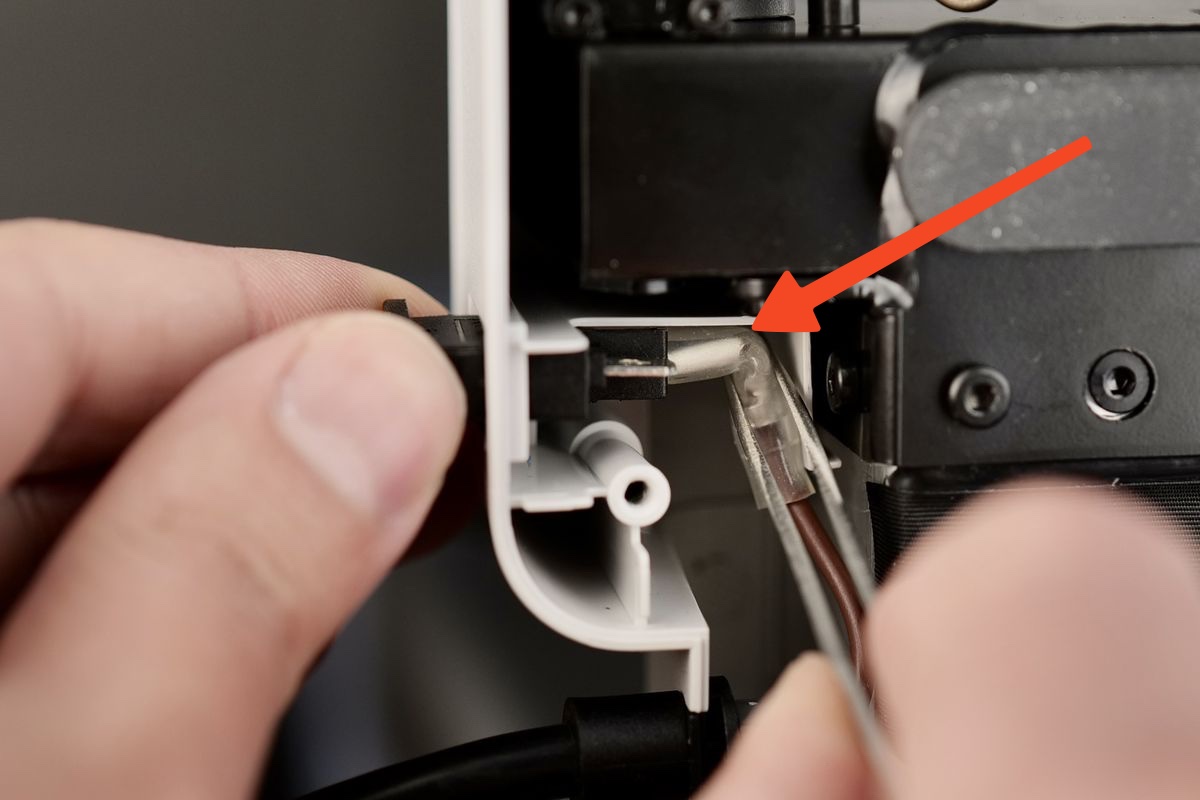

Sujetando el interruptor con firmeza, empezá a desconectar los cables marrones. Podés hacerlo con los dedos, pero una pinza te puede facilitar el laburo. Una vez desconectados, ya podés sacar el interruptor del todo.
5. Desconectá los cables de la fuente de alimentación

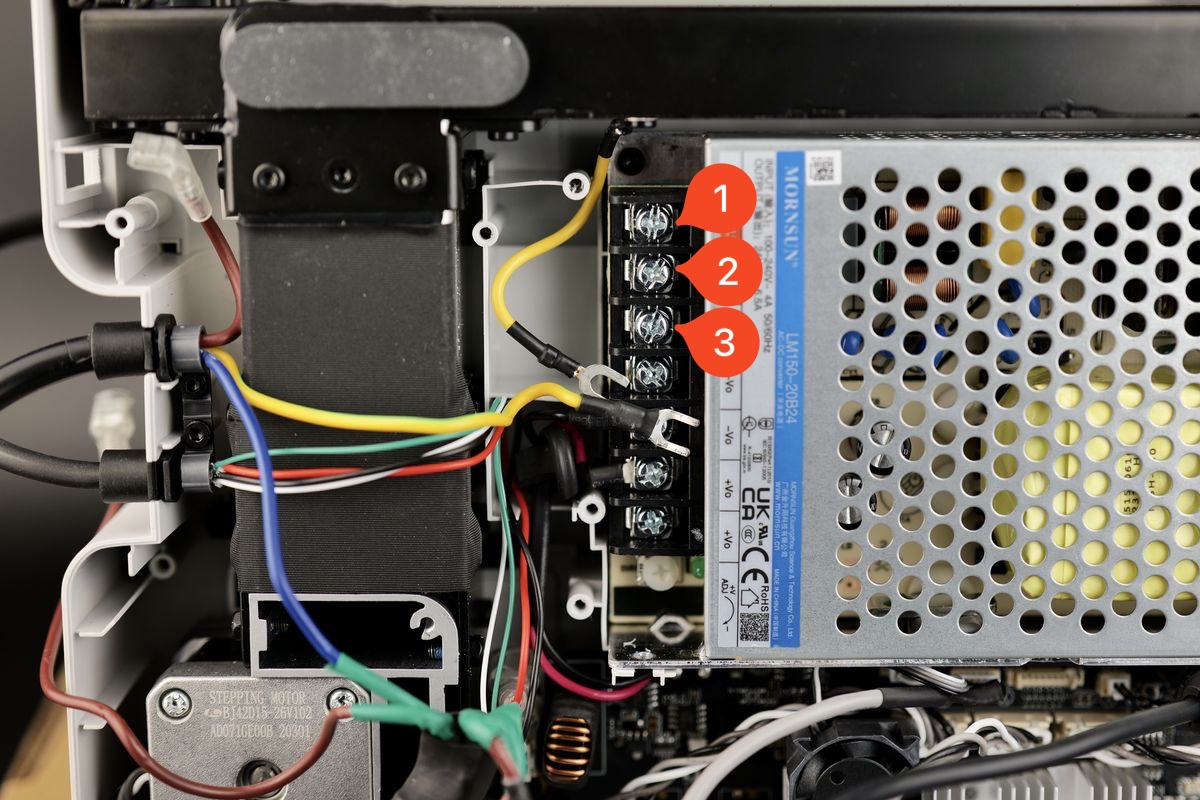

Aflojá los tres tornillos de los terminales de la fuente y retirá los cables del cable de alimentación.
6. Retirá el cable de alimentación de la impresora

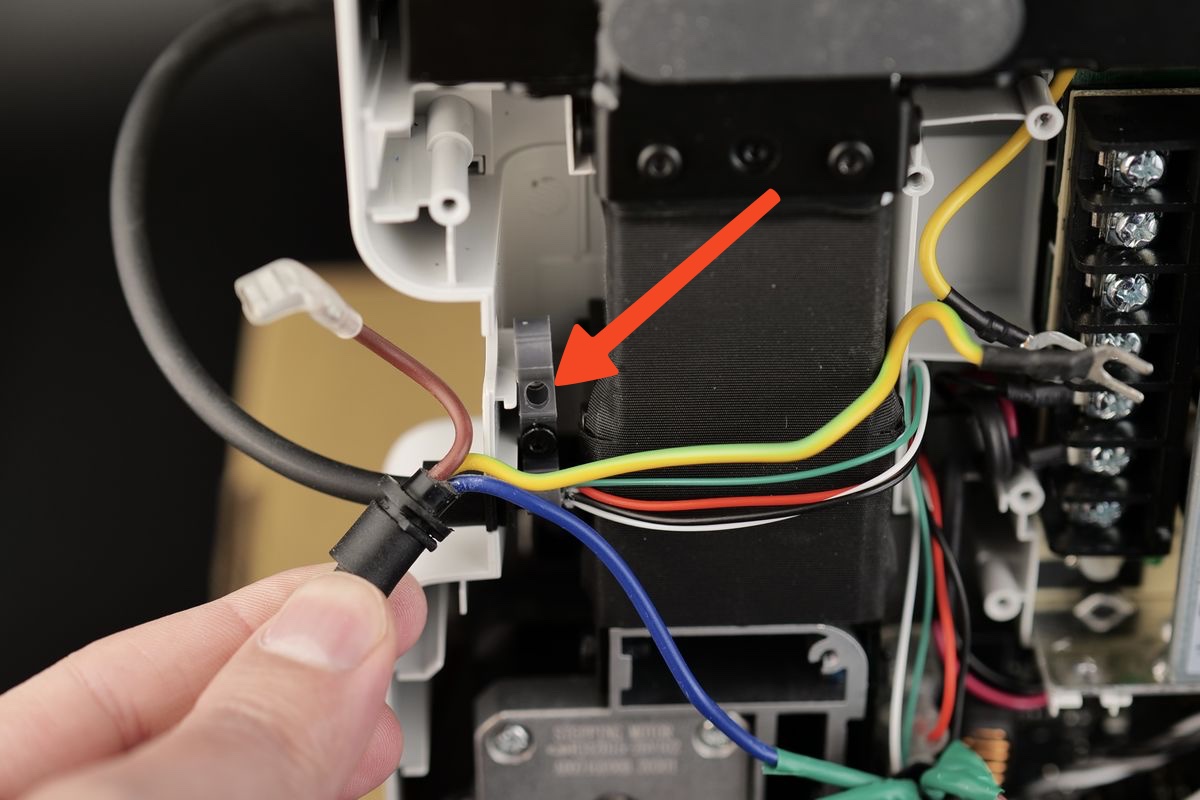

Por último, sacá el tornillo que sujeta el cable al chasis de la impresora y retirá el cable completo.
Pasos para instalar el cable de alimentación nuevo
1. Conectá el cable de la cama caliente a la impresora

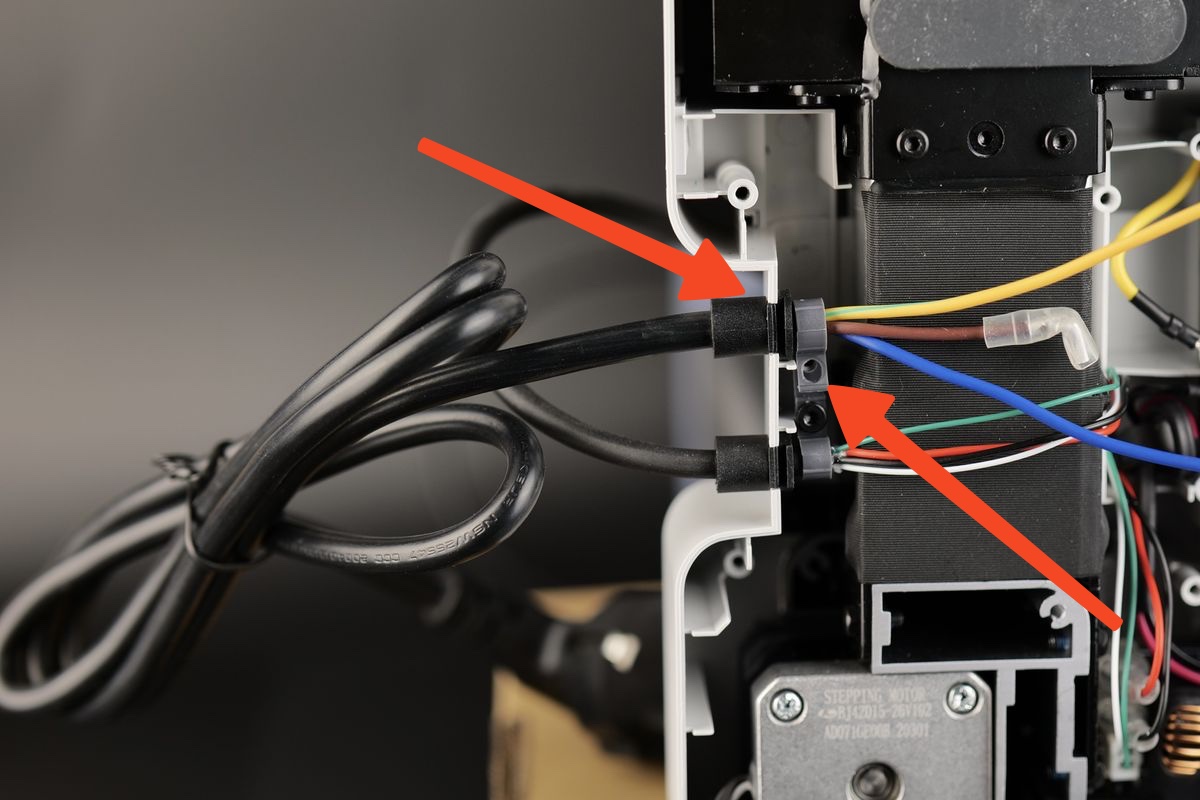

Acomodá el cable con cuidado en el soporte y ajustá el tornillo sin darle con demasiada fuerza. Asegurate de que la parte plana del cable mire hacia la base de la impresora, como se ve en la imagen.
2. Instalá el interruptor de encendido

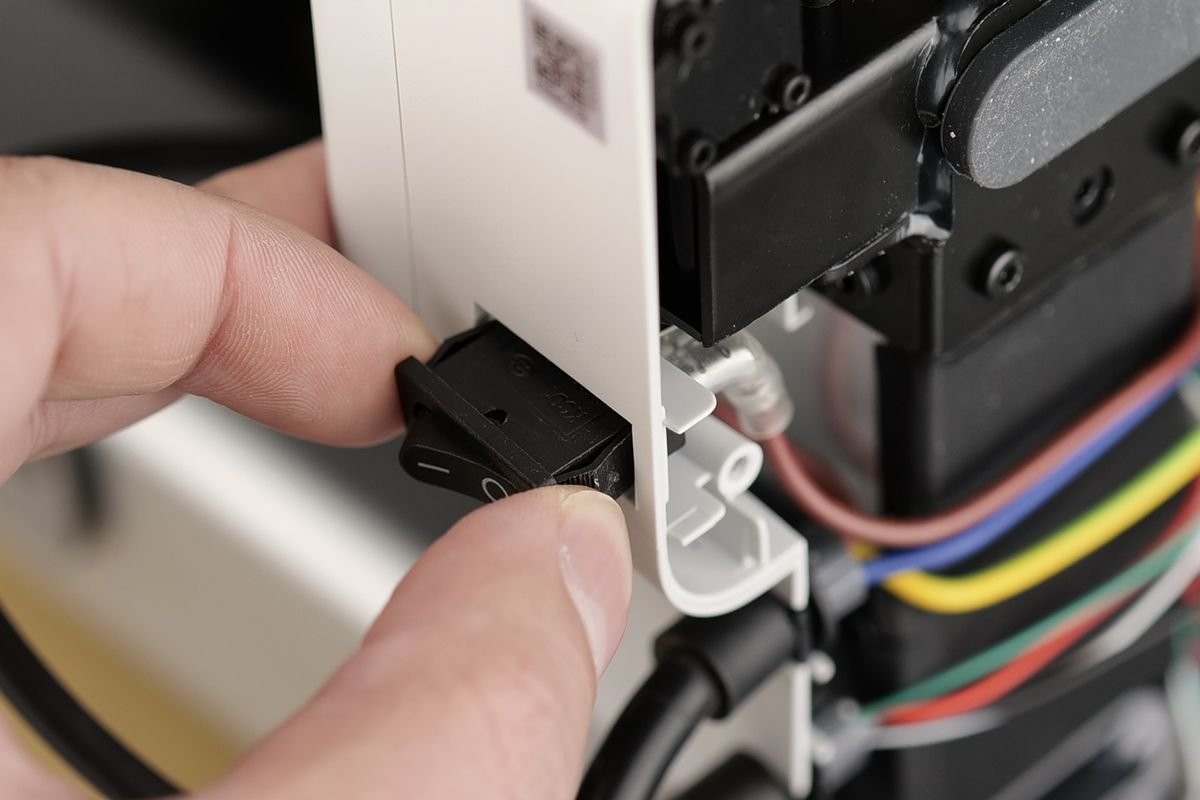

Meté el interruptor hasta la mitad en la carcasa, asegurándote de que la posición "Off" quede hacia la parte de abajo de la impresora. No lo empujes del todo todavía porque necesitás espacio para el paso que sigue.
3. Conectá los cables marrones al interruptor

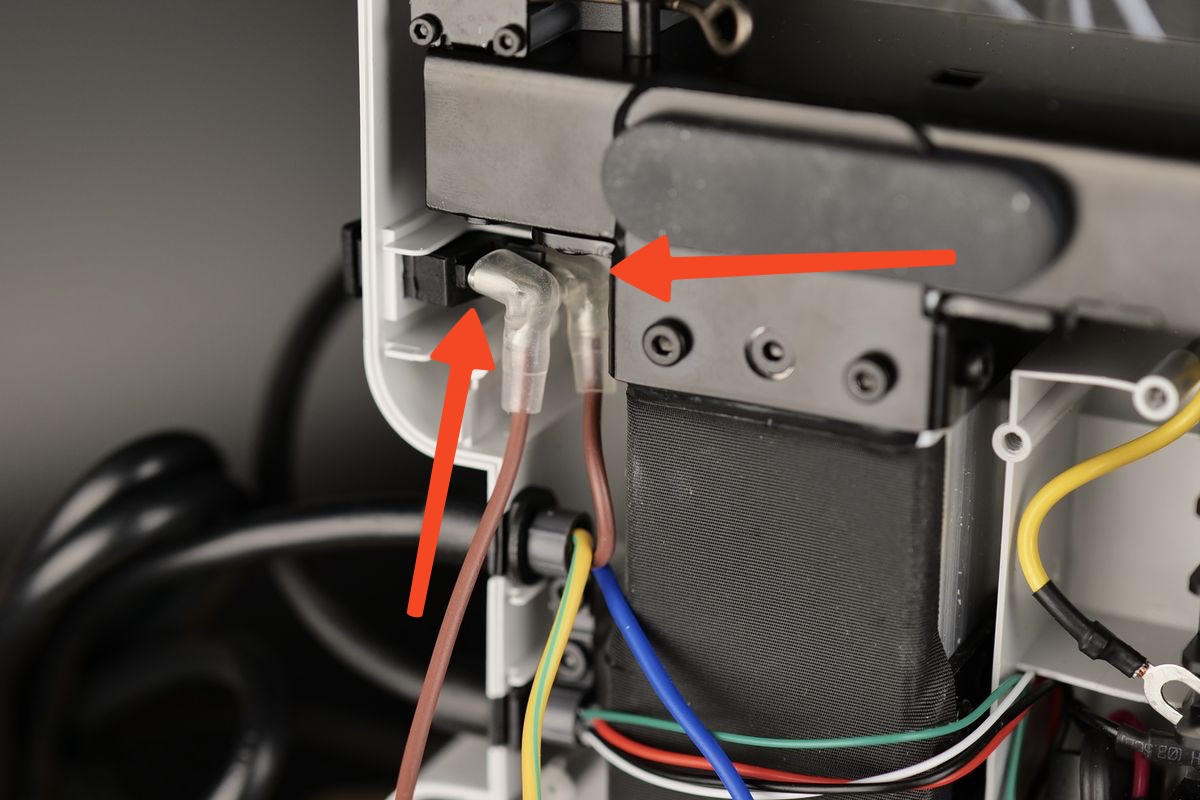

Ahora tenés que volver a conectar los cables marrones al switch. Primero, poné el cable que viene del cable de alimentación en el pin de más atrás.
Después, instalá el cable marrón cortito que te vino en el paquete, tal como se muestra en la foto.
Con los dos cables puestos, ahora sí empujá el interruptor hasta que trabe en el cuerpo de la impresora.
4. Conectá los cables a los terminales de la fuente
Volvé a conectar los cables en los terminales como se indica abajo y ajustá los tornillos. La configuración de los cables es la siguiente:
Versiones de Argentina, China, Europa, UK y Australia (Marrón y Azul):
- Fase de CA (Marrón)
- Neutro de CA (Azul)
- Tierra y cable del chasis (Amarillo/Verde)
Versiones de USA y Japón (Verde y Blanco):
- Fase de CA (Negro)
- Neutro de CA (Blanco)
5. Instalá los tornillos de la tapa de cables
Volvé a poner los tornillos que sujetan la tapa plástica en su lugar.
6. Acomodá los cables
Hacé un poco de gestión de cables para que quede todo prolijo y no se muerda nada al cerrar.
7. Poné la tapa trasera
Volvé a colocar la tapa inferior y ajustá los 16 tornillos (acordate de los tornillos especiales 15 y 16).
Verificar que todo funcione
Enchufá la impresora y prendela para confirmar que el interruptor y la fuente reciben energía correctamente.
Calibración después de la operación
Se recomienda hacer una calibración completa de la A1 mini después de manipular la base y la carcasa inferior.
Problemas potenciales y soluciones
La impresora no prende
Si después de armar todo la impresora no arranca, revisá que los cables en la fuente de alimentación estén bien apretados y que los cables del interruptor no se hayan soltado al empujarlo a su posición final.
