En esta guía te vamos a mostrar cómo reemplazar la Mainboard de la A1 mini paso a paso. Es un proceso detallado que te va a servir si tu impresora tiene fallas eléctricas o problemas de encendido que requieran un cambio de placa.
Contenidos de la página
- ¿Cuándo usarla?
- Herramientas y materiales necesarios
- Advertencia de seguridad
- Pasos para sacar la Mainboard vieja
- 1. Sacá la tapa inferior de la carcasa
- 2. Sacá el ventilador de la Mainboard
- 3. Sacá el soporte del cable USB C y desconectalo
- 4. Desconectá el conector de la antena Wi-Fi
- 5. Desconectá el cable cinta de la pantalla táctil
- 6. Sacá el resto de los cables de la Mainboard
- 7. Sacá la tapa plástica de los cables
- 8. Sacá los cables de la Mainboard de la fuente de alimentación
- 9. Sacá los tornillos de la Mainboard y retirá la placa
- 10. Sacá los cables de la cama caliente de la Mainboard
- Pasos para instalar la nueva Mainboard

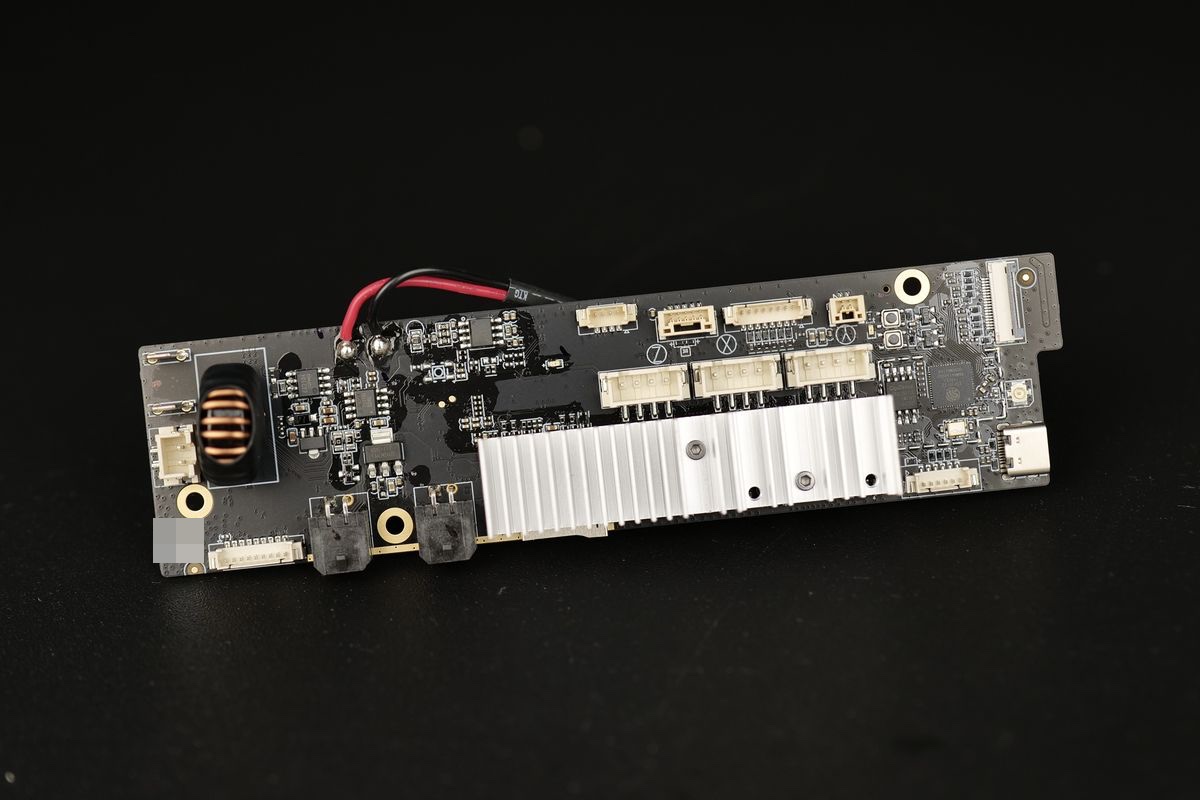

- 1. Instalá la nueva Mainboard
- 2. Reconectá los cables de la cama caliente a la Mainboard
- 3. Reconectá los cables de los terminales de potencia de la Mainboard
- 4. Instalá los tornillos que sujetan la tapa plástica de los cables
- 5. Reconectá el resto de los cables de la Mainboard
- 6. Reconectá el cable cinta de la pantalla táctil
- 7. Reconectá el conector de la antena Wi-Fi
- 8. Conectá el cable USB C y volvé a poner el soporte
- 9. Instalá el ventilador de la Mainboard
- 10. Acomodá un poco los cables
- 11. Instalá la tapa trasera
- Verificá que todo funcione
- Revisá las luces indicadoras en la placa de control
- Registro del SN de la impresora
- Pasos de calibración después de la operación
- Problemas potenciales y soluciones
- La impresora no enciende
- No se informa la temperatura de la cama caliente / muestra 0C
- La cama caliente no calienta
- Uno de los ejes no funciona
- La impresora no se puede vincular a tu cuenta de Bambu Lab
- Conectores de la Mainboard de la A1 mini
- Notas finales
En esta guía vamos a mostrarte el proceso para reemplazar la Mainboard en la A1 mini.
¿Cuándo usarla?
Esta guía debe usarse si la Mainboard de la A1 mini falla y necesita ser reemplazada. Los problemas comunes causados por la placa son:
- La impresora no enciende.
- La Mainboard está dañada.
- Recomendado por el Soporte al Cliente de Bambu Lab.
Herramientas y materiales necesarios
- Mainboard de Bambu Lab para A1 mini
- Llave Allen H2.0
- Llave Allen H1.5
- Destornillador Phillips PH2
- 30 minutos de tu tiempo
Advertencia de seguridad
¡IMPORTANTE! Es fundamental apagar la impresora antes de realizar cualquier trabajo de mantenimiento en la máquina y su electrónica, incluyendo los cables del tool head. Dejar la impresora encendida mientras hacés estas tareas puede causar un cortocircuito, lo que provocaría daños electrónicos adicionales y riesgos de seguridad.
Cuando hacés mantenimiento o buscás fallas en la impresora, es posible que tengas que desarmar algunas partes, incluyendo el hotend. Este proceso puede exponer cables y componentes eléctricos que podrían entrar en cortocircuito si se tocan entre sí o con otros metales mientras la impresora sigue prendida.
Por eso, es esencial apagar la impresora y desenchufarla de la corriente antes de cualquier trabajo. Así vas a evitar daños en la electrónica y vas a asegurar que el mantenimiento sea seguro y efectivo.
Si tenés alguna duda o pregunta sobre cómo seguir esta guía, abrí un nuevo ticket en nuestra página de Soporte y vamos a hacer lo posible para responderte rápido y darte la ayuda que necesites.
Pasos para sacar la Mainboard vieja
1. Sacá la tapa inferior de la carcasa

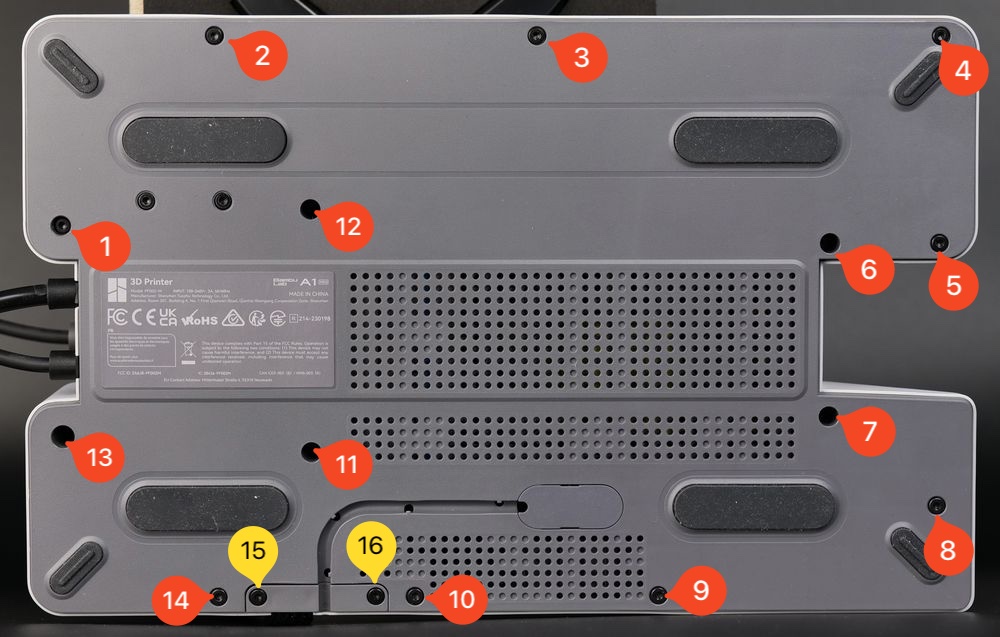

Apoyá la impresora de costado, con la columna del eje Z mirando hacia la mesa. Después, sacá los 16 tornillos que sujetan la tapa inferior para acceder al ventilador de la Mainboard.
Tené en cuenta que los tornillos 15 y 16 son distintos, así que tenelos ubicados para cuando vuelvas a armar la tapa.
Después de sacar los tornillos, palanqueá suavemente la tapa plástica inferior. Podés empezar desde el lado superior derecho e ir recorriendo el borde de la impresora hasta que la tapa se suelte.
2. Sacá el ventilador de la Mainboard

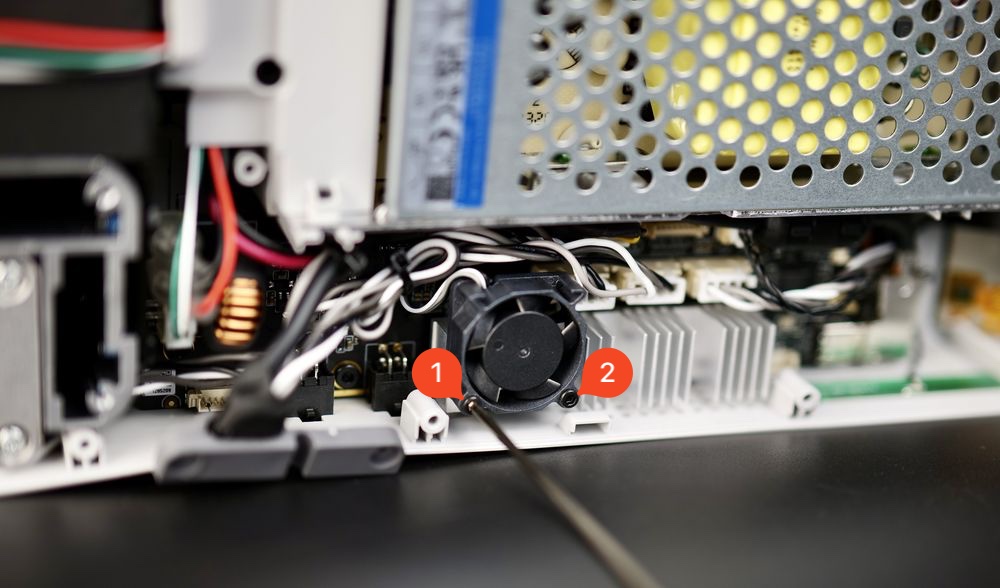

Empezá sacando los dos tornillos que sujetan el ventilador en su lugar. Con los tornillos afuera, tirá suavemente del ventilador hacia vos y ubicá el conector del cable. Tirá con cuidado del conector para desconectarlo de la Mainboard.
3. Sacá el soporte del cable USB C y desconectalo

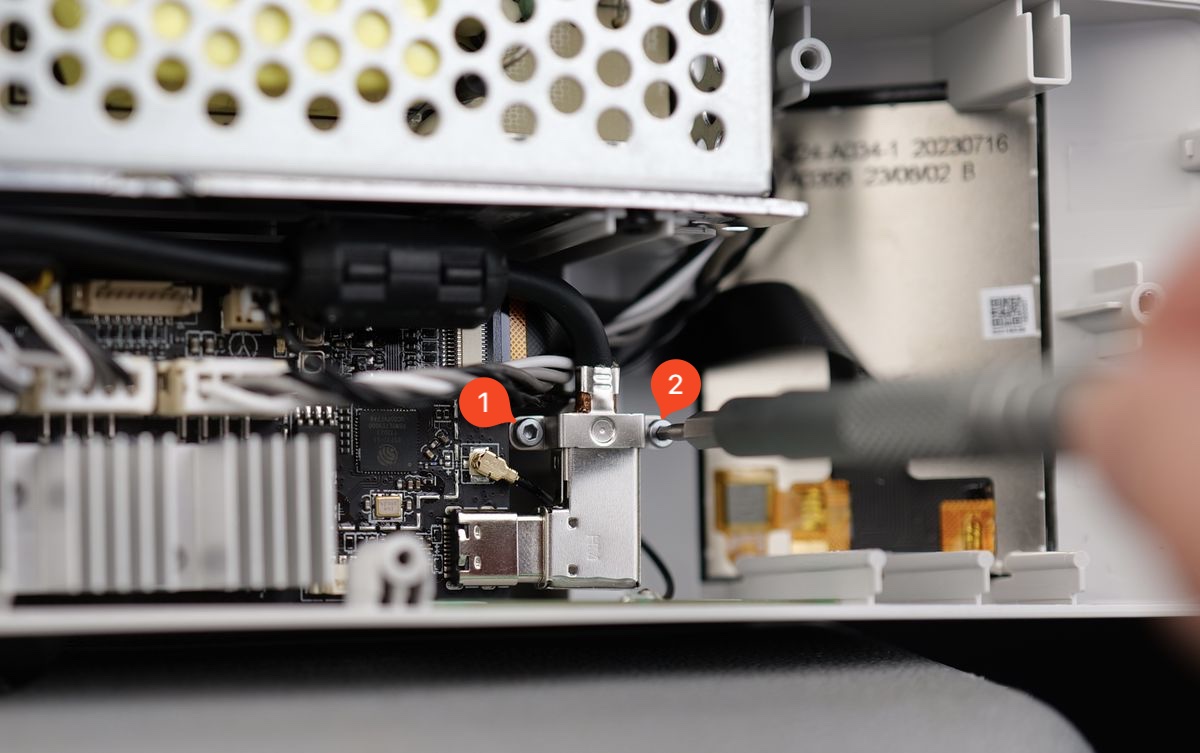

Con la tapa afuera, podemos seguir sacando el soporte del cable USB C como se ve en la imagen de abajo. Esto se usa para mantener el cable USB bien firme a la placa principal.

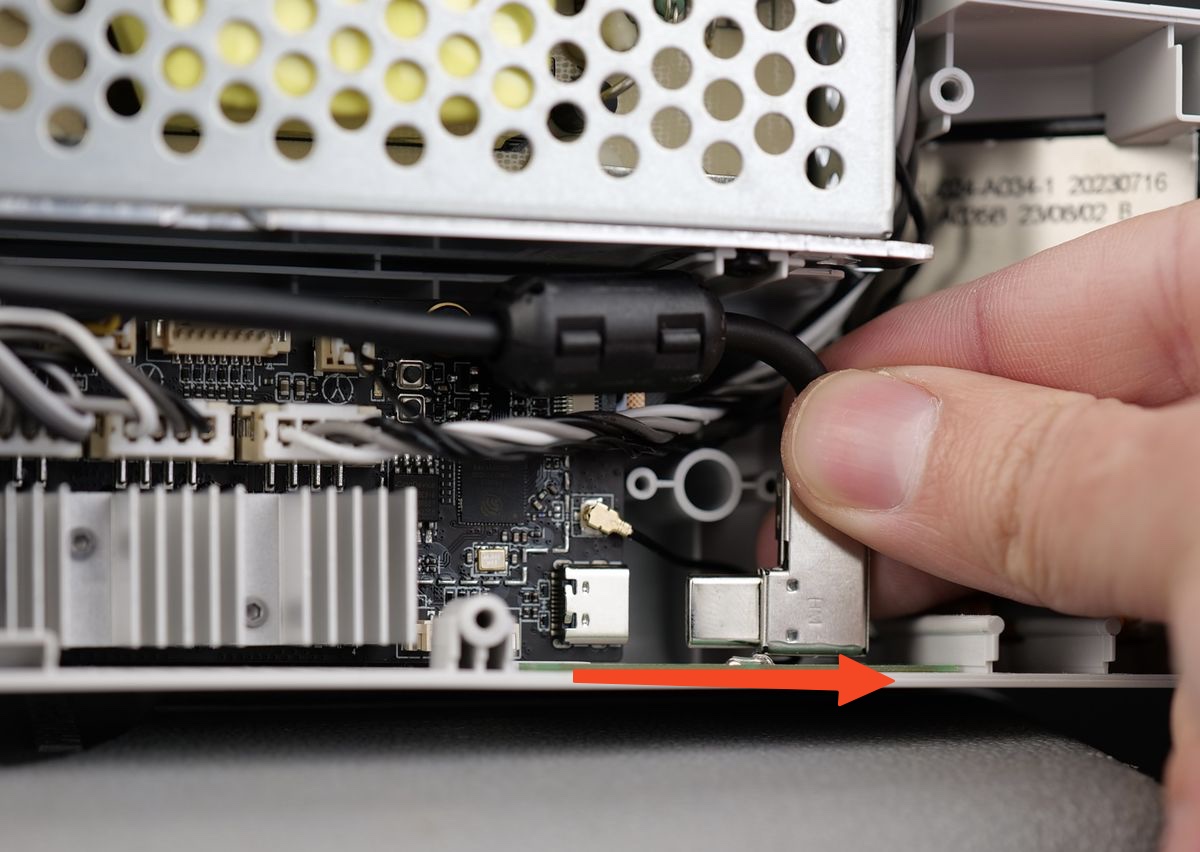

Una vez que saques los tornillos, podés desconectarlo suavemente. Asegurate de tirar hacia la derecha y no doblar el cable, porque hay un pequeño riesgo de dañar el conector USB de la placa.
4. Desconectá el conector de la antena Wi-Fi

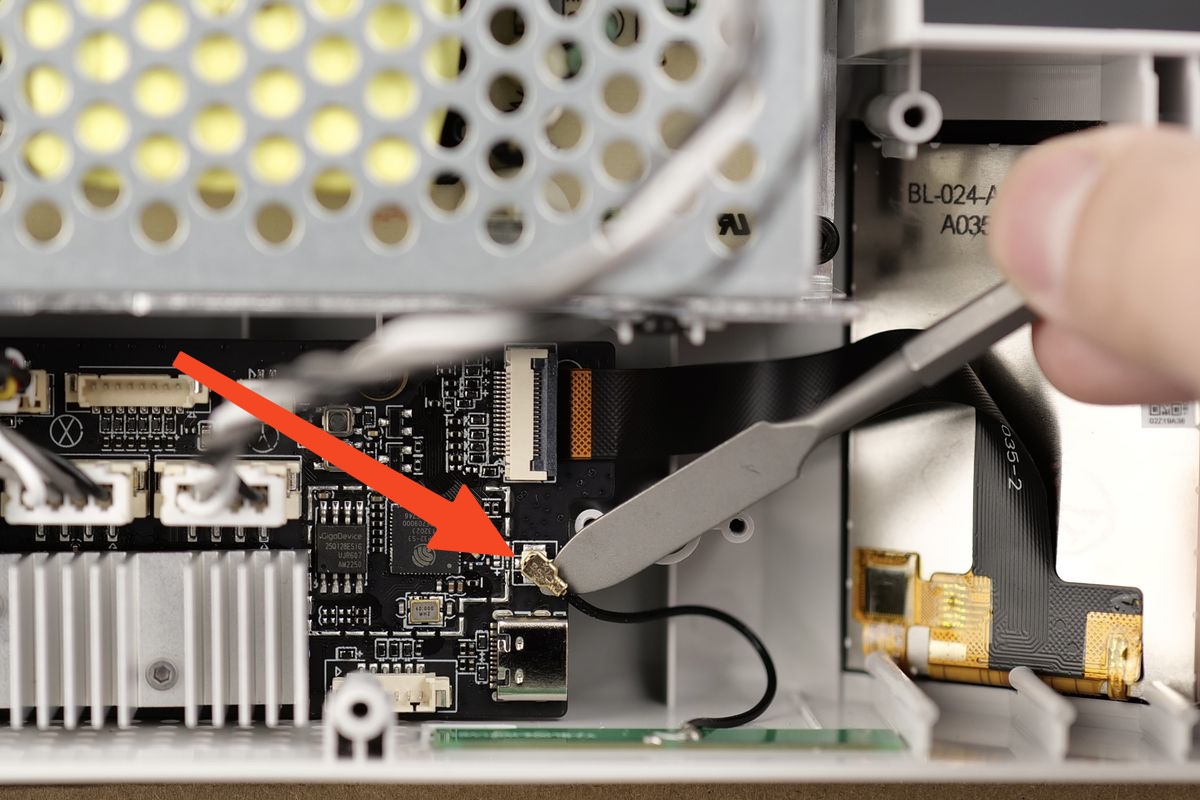

En el siguiente paso, tirá suavemente del cable de la antena Wi-Fi hacia vos. Usá una herramienta plana para sacarlo con cuidado. Tené muchísimo cuidado en este paso y tirá hacia arriba desde la placa para no dañarla.

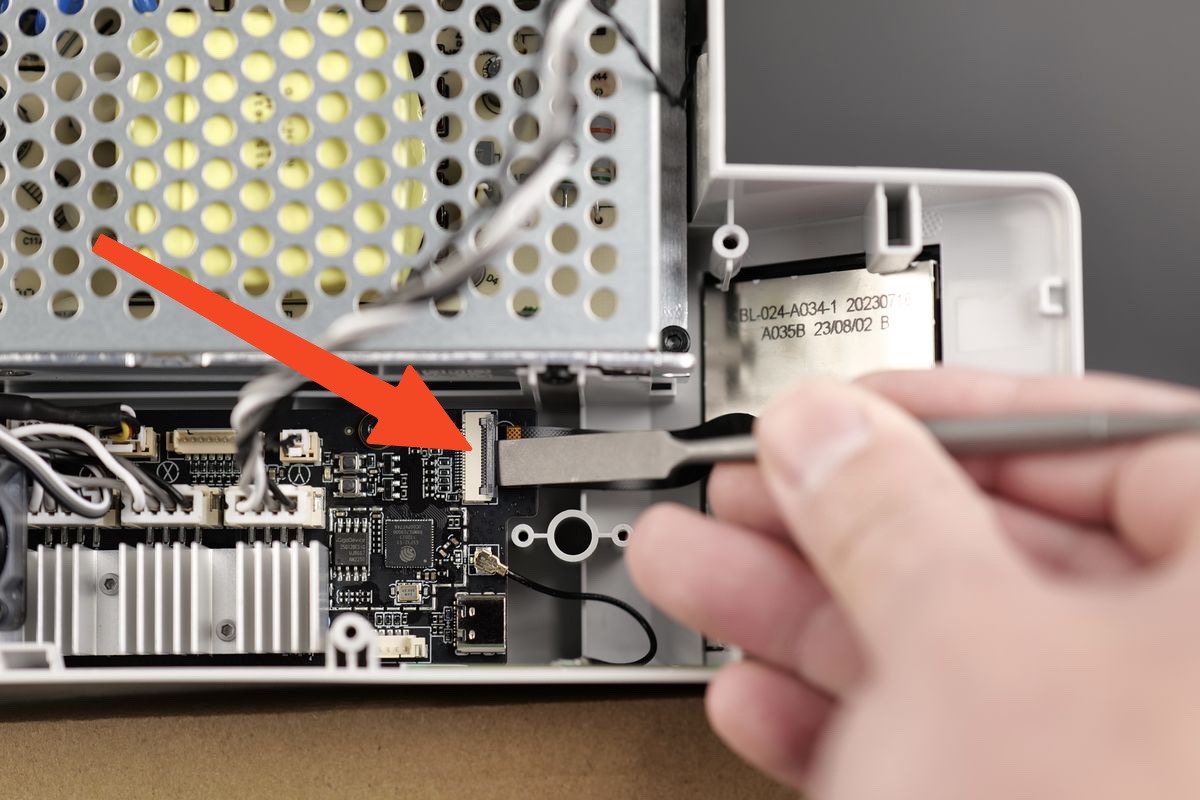

5. Desconectá el cable cinta de la pantalla táctil
Ahora, tirá suavemente hacia vos del clip plástico que sujeta el cable cinta. Esto lo va a liberar para que puedas sacarlo. Tené mucho cuidado: el clip se puede romper muy fácil.
6. Sacá el resto de los cables de la Mainboard

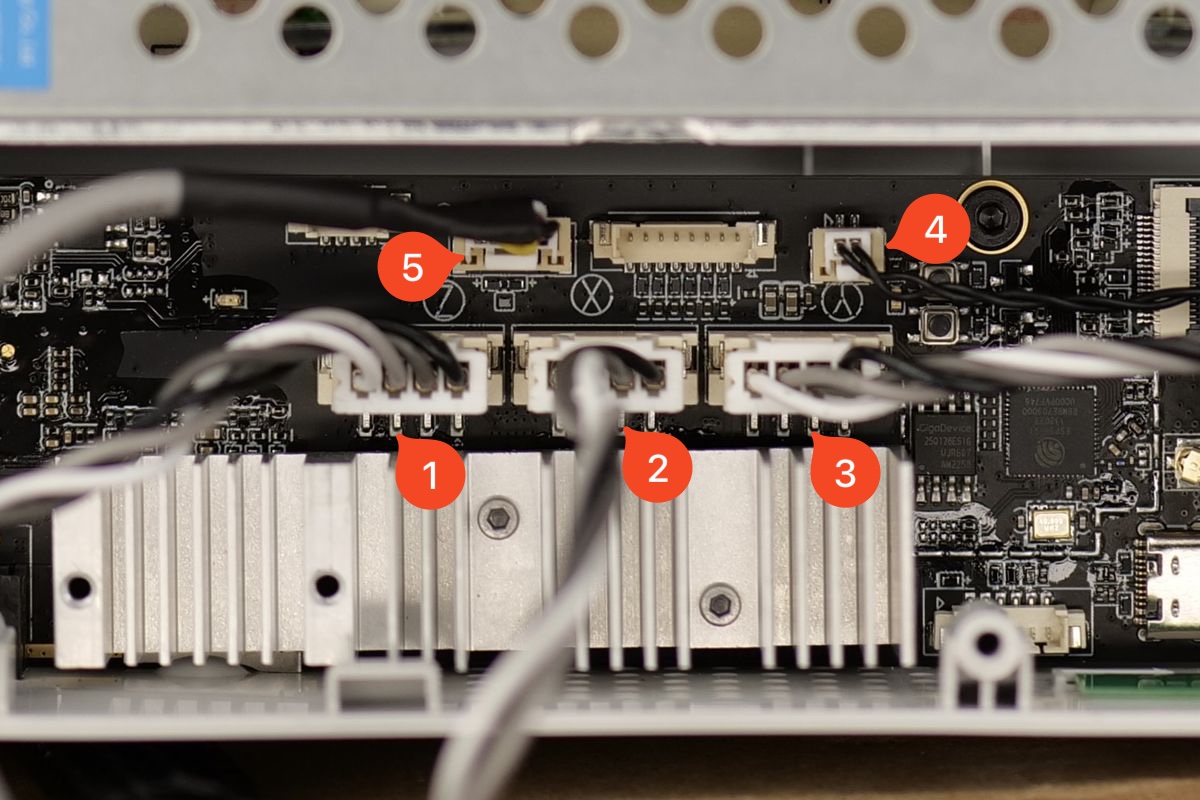

Ahora podés sacar los cables que quedan. Por favor, tené especial cuidado con los cables marcados como 4 y 5: tienen un pequeño clip en la parte de abajo que tenés que presionar para poder sacarlos.
7. Sacá la tapa plástica de los cables

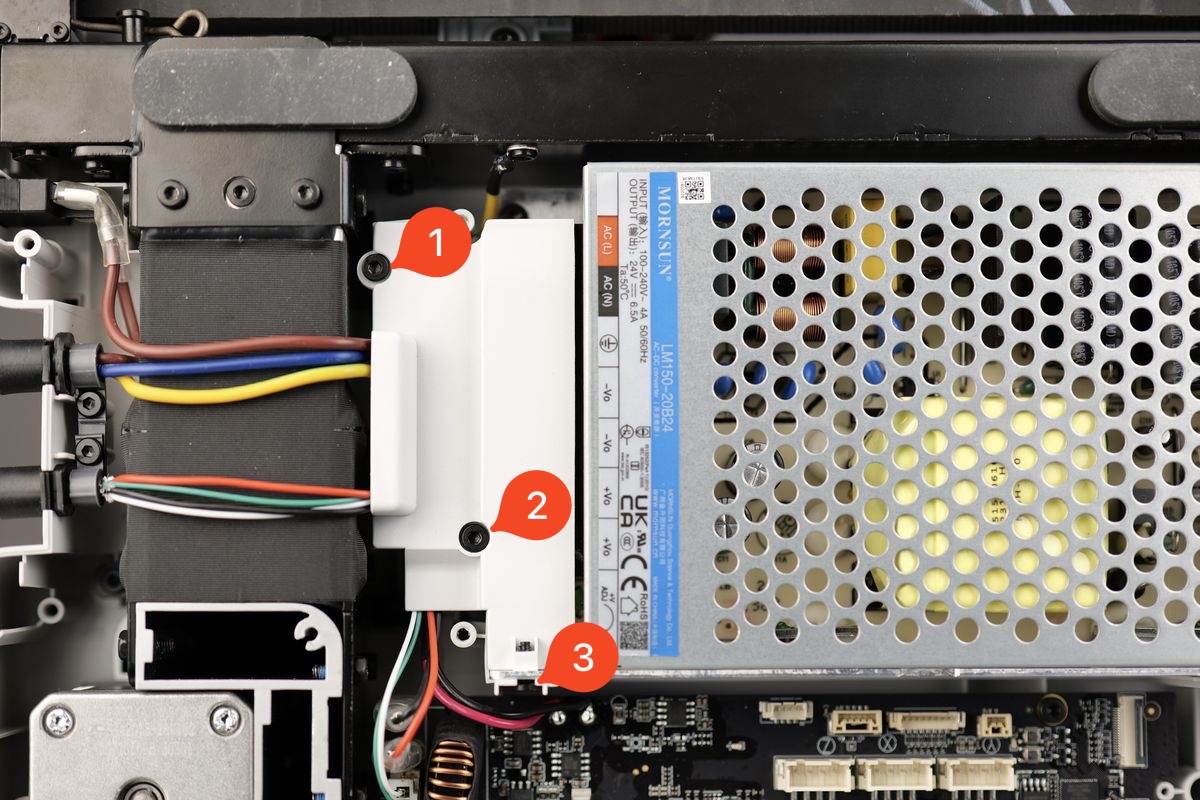

Sacá con cuidado los tres tornillos que sujetan la tapa plástica para acceder a los terminales de la fuente de alimentación. Fijate que el tornillo n° 3 está en el costado.

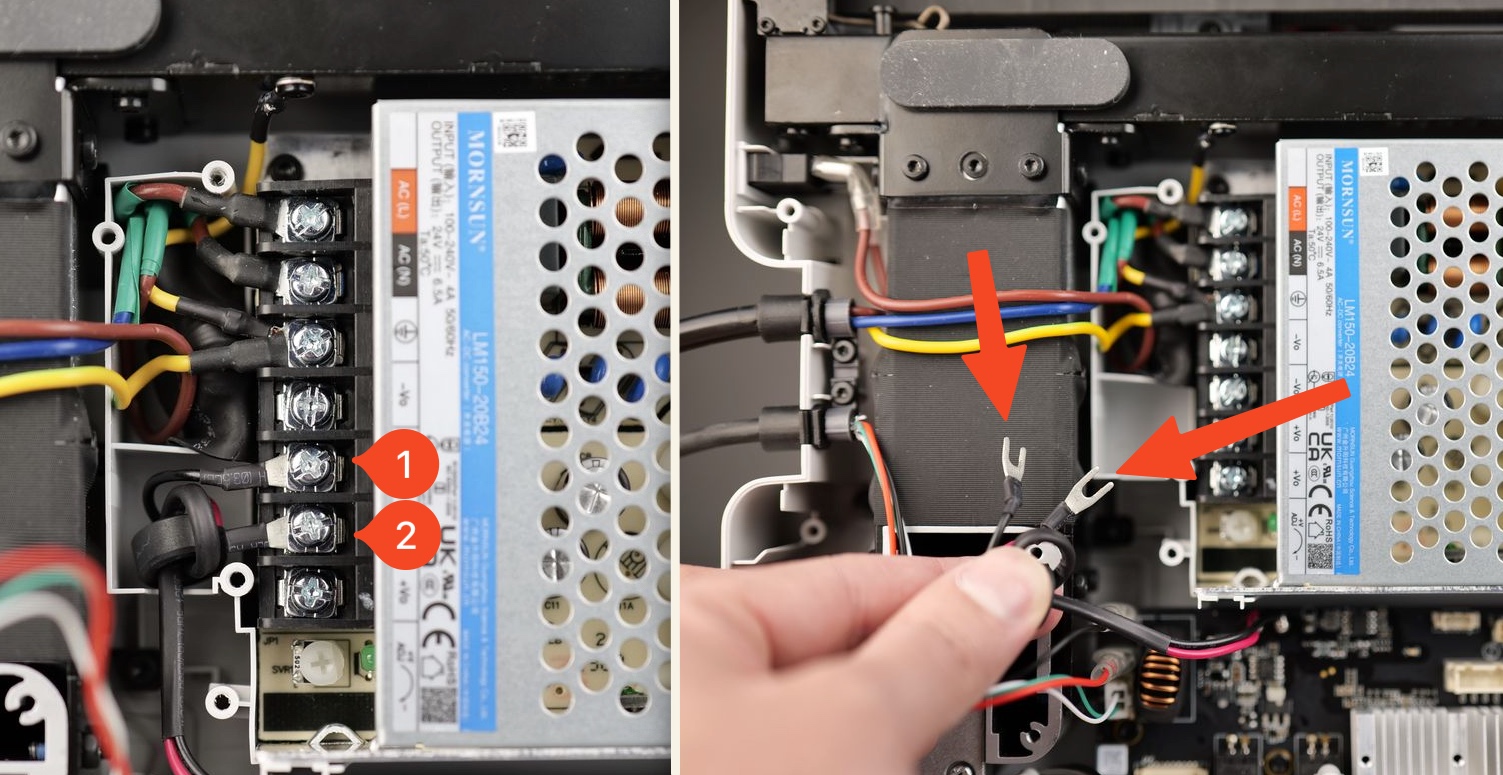

8. Sacá los cables de la Mainboard de la fuente de alimentación
Aflojá los tornillos de los terminales de potencia que se muestran en la imagen. Simplemente dejalos flojos y evitá sacarlos del todo; así va a ser más fácil volver a instalar todo después.

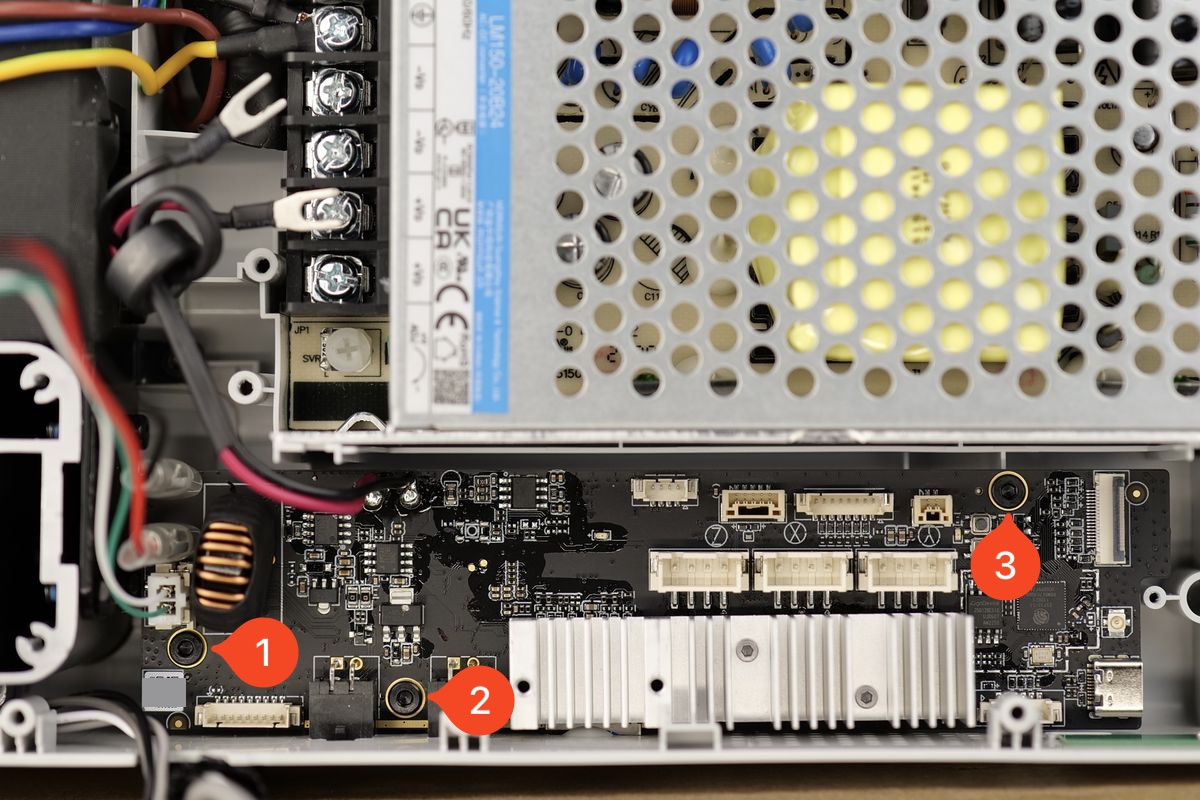

9. Sacá los tornillos de la Mainboard y retirá la placa
Podés
