En este tutorial te explicamos paso a paso cómo desarmar y volver a armar el conjunto del eje X de tu A1 mini. Estas instrucciones te van a servir tanto para mantenimiento general como para reemplazar piezas específicas de forma segura y correcta.
Conjunto del eje X de la A1 mini
Este artículo te da las pautas y consejos necesarios para el desarmado y armado del conjunto del eje X. También podés usar este proceso como referencia si necesitás reemplazar componentes individuales del módulo.
Lista de piezas
Estos son los repuestos que vas a manejar en esta guía:

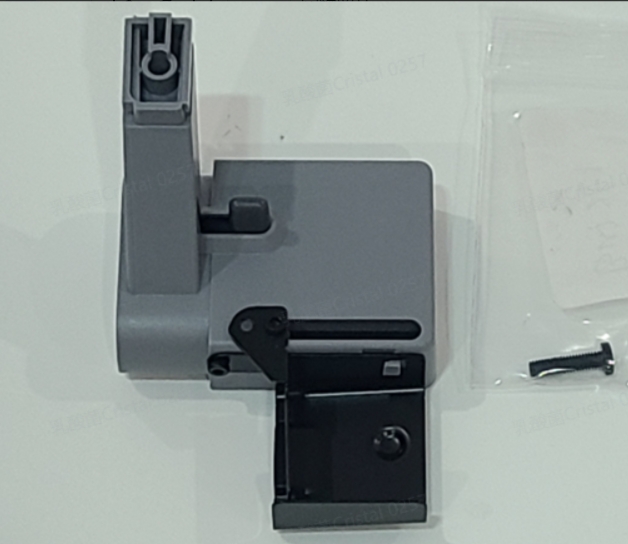

- Limpiador de purga (Purge Wiper)

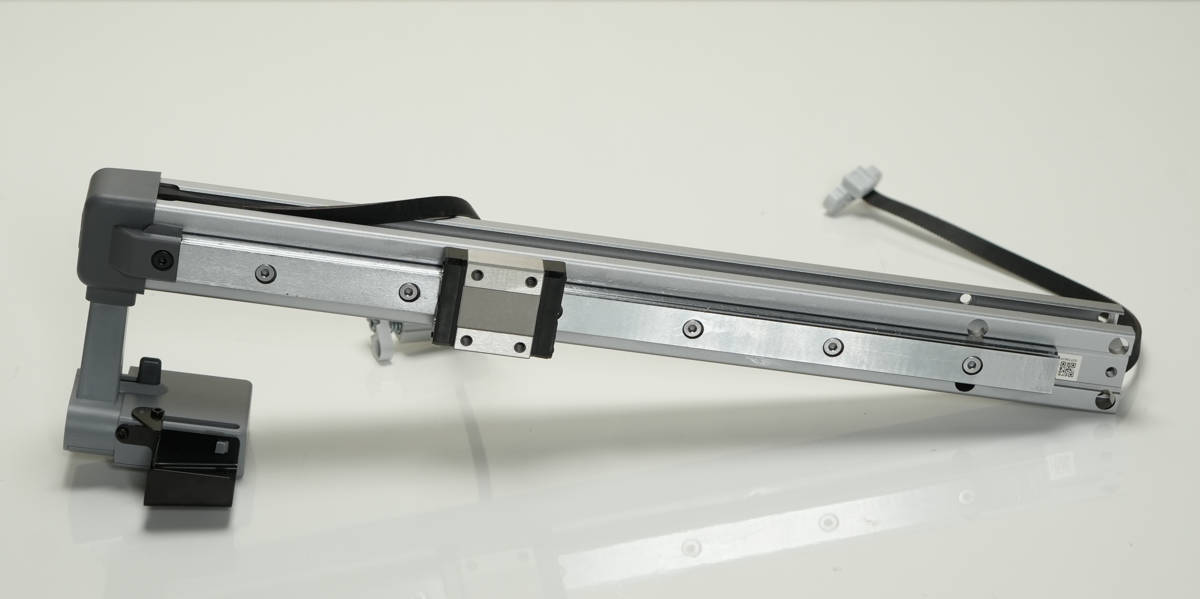

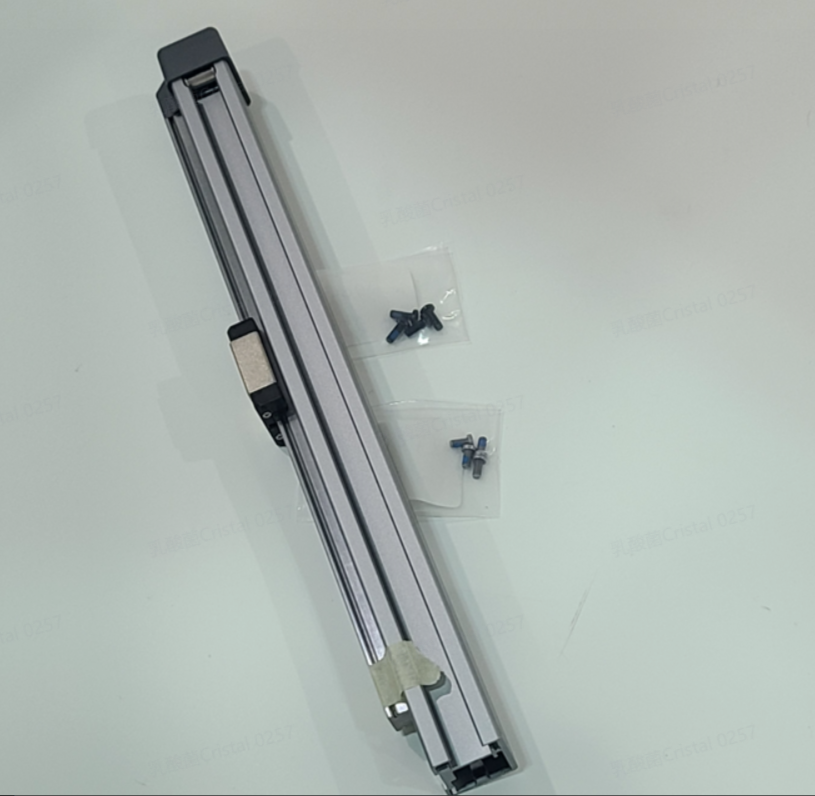

- Conjunto del eje X

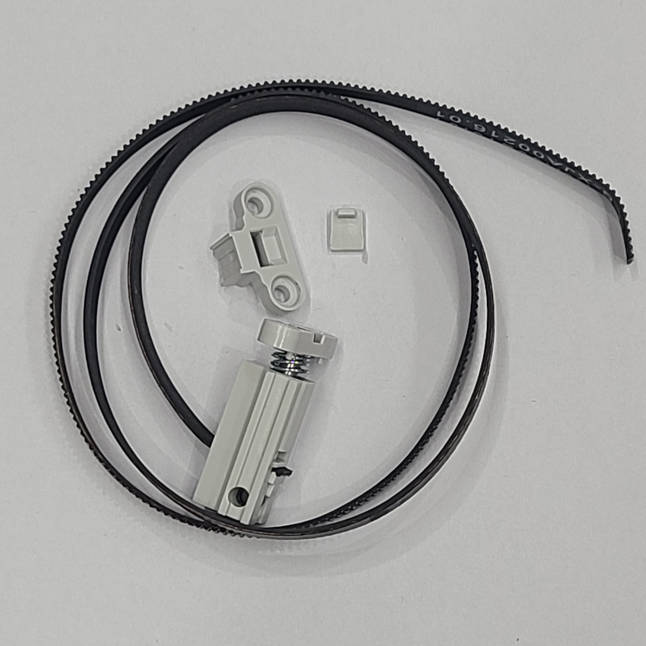

- Correa del eje X (X Belt)
- Polea XY
Lista de herramientas
- Llaves Allen H1.5 y H2.0.
- Pinzas de punta plana.
Operaciones previas
Si lo necesitás, pegale una mirada a la wiki:
- Tutorial de instalación de la A1 mini
- Reemplazo del Toolhead - Serie A1
¡IMPORTANTE! Es fundamental que apagues la impresora antes de tocar cualquier parte electrónica o los cables del toolhead. Laburar con la máquina prendida puede causar un cortocircuito, lo que dañaría la placa y sería un riesgo para tu seguridad.
Al hacer mantenimiento, podrías tener que desarmar partes como el hotend, dejando cables expuestos. Si se tocan entre sí o con algo de metal con la impresora prendida, se puede quemar todo. Por eso, apagala y desenchufala siempre antes de empezar. Si tenés alguna duda, abrí un ticket en nuestra página de soporte y te vamos a dar una mano lo antes posible.
Sacar el conjunto del eje X
Paso 1: Sacar la tapa inferior (baseplate)

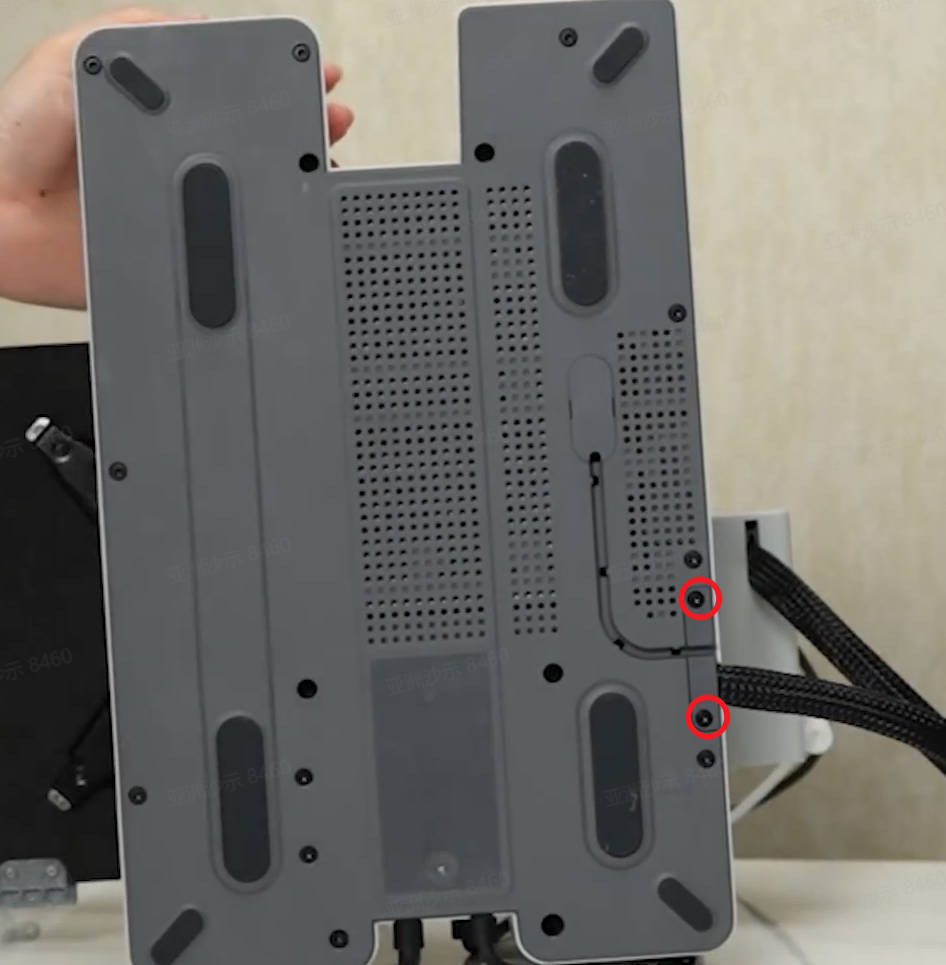

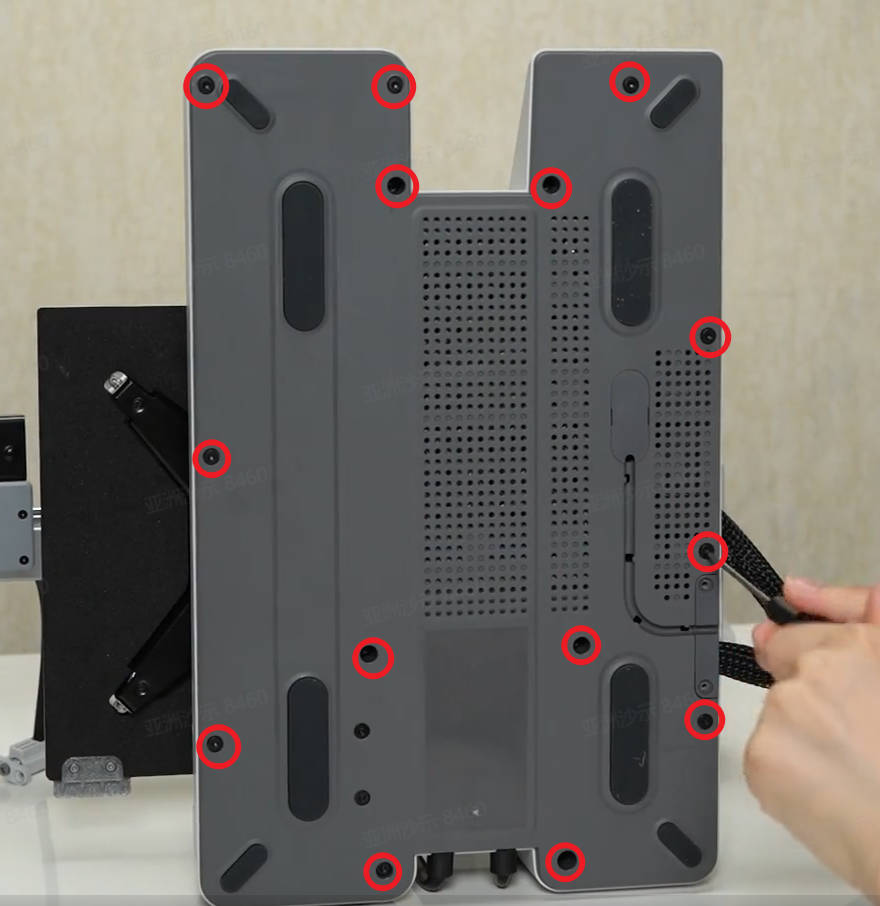

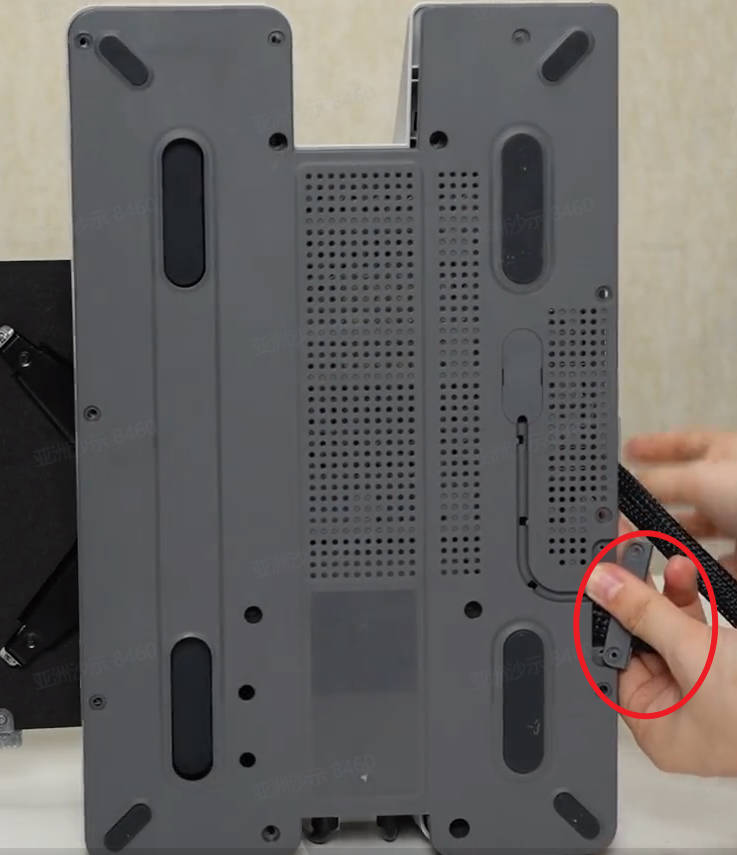

Incliná la impresora hacia atrás y sacá los 2 tornillos. Retirá el clip del cable. Después, sacá los 14 tornillos de la base, tirá de los precintos de nylon para aflojar la tapa y sacala.
Paso 2: Desconectar el cable del motor X

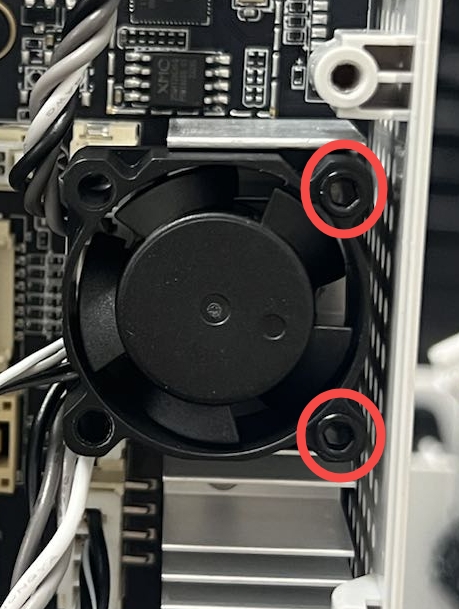

Sacá los 2 tornillos del ventilador de la placa principal, retirá el ventilador y desconectá el cable del motor X de la placa.
Paso 3: Retirar el cable del motor X

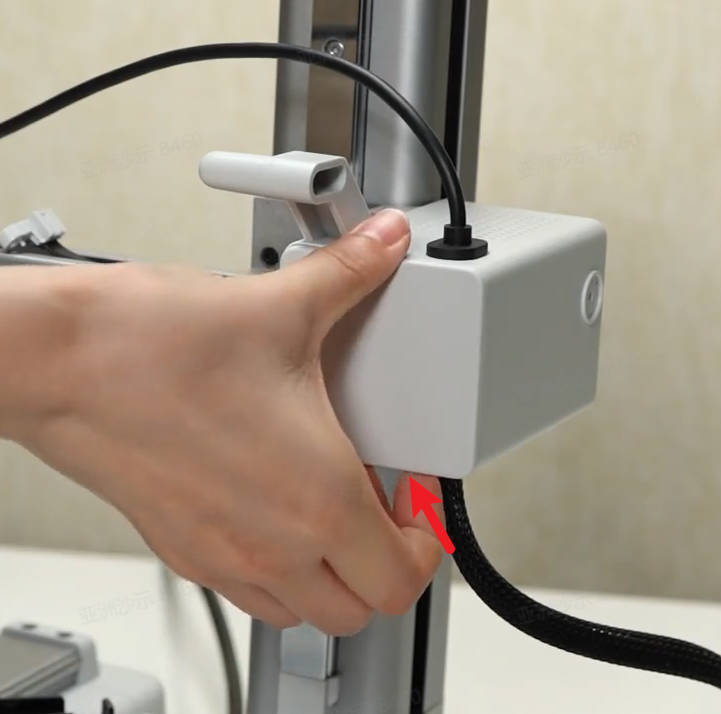

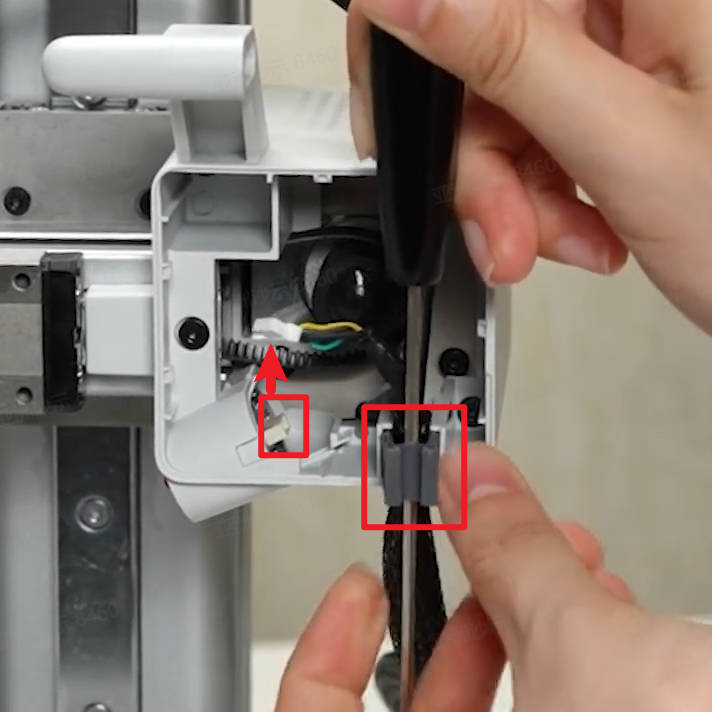

- Hacé fuerza desde abajo de la tapa frontal del motor para sacarla. Retirá la abrazadera del cable haciendo palanca con una llave Allen.

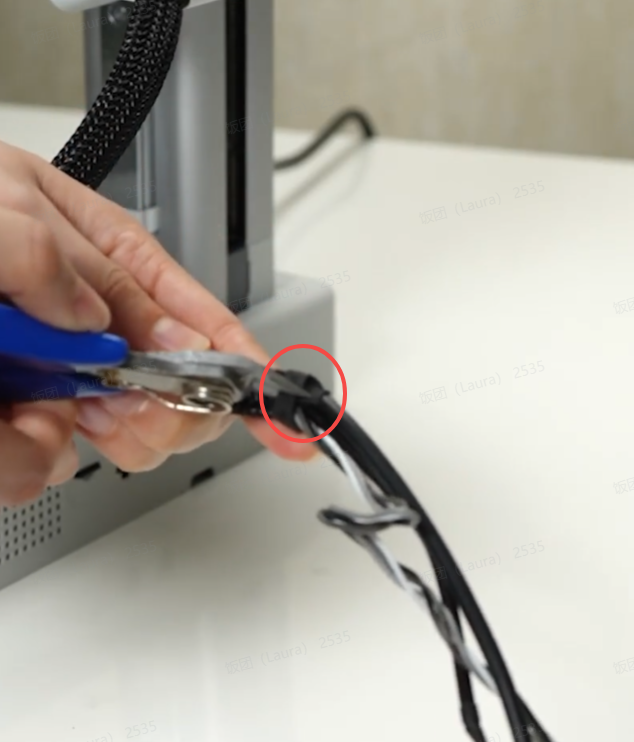

- Sacá la cinta de un extremo de la malla de nylon y tirá del cable del motor X para sacarlo del todo.
Paso 4: Sacar la tapa del motor del eje X
Sacá los 3 tornillos y retirá el conjunto de la tapa del motor X.
Paso 5: Sacar el motor X
- Sacá los 2 tornillos de la tapa trasera del motor y quitala. Después, sacá los 4 tornillos y desmontá el motor X.
- Sacá otros 4 tornillos para retirar el módulo del eje X.
Desarmar el conjunto del eje X
Paso 1: Sacar el limpiador de purga (Purge Wiper)
Desatornillá el tornillo A con la llave Allen H2.0, deslizá el limpiador hacia atrás y sacalo.
Paso 2: Sacar la correa del eje X
- Sacá el tornillo con la llave H2.0 y retirá la tapa del eje X. Nota: este tornillo es más corto que el del limpiador, fijate bien para no mezclarlos después.
- Soltá el lado derecho del bloqueo de la correa, liberá la correa, sostené el tensor y sacala.
Paso 3: Sacar la polea

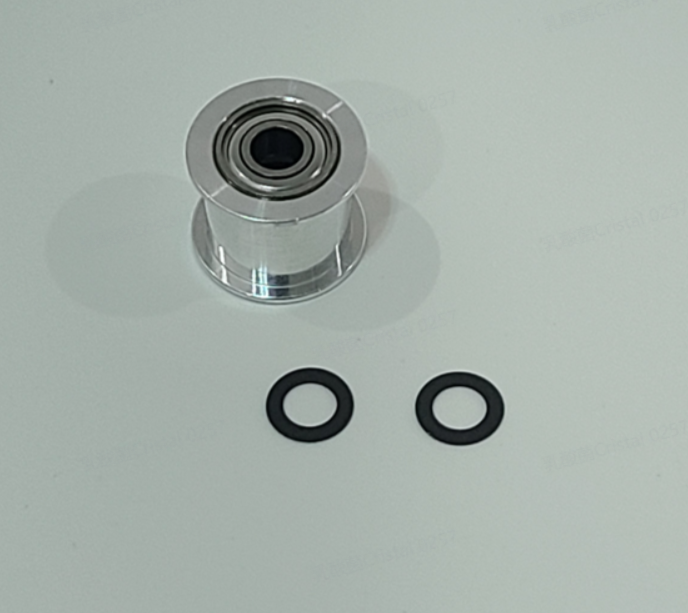

Desatornillá el eje de la polea y retirá la polea junto con las 2 arandelas.
Armar el conjunto del eje X
Paso 1: Instalar la polea
Colocá una arandela en el eje X. Poné la otra arandela sobre la polea y acomodala en el eje X. Pasá el eje por la polea, ponelo en posición y ajustalo bien.
Paso 2: Instalar la correa del eje X
- Revisá la dirección de la correa y pasala por el eje X desde el lado de la polea loca (idler).
- Pasá la correa por la tapa del tensor derecho, alineá la correa con el tensor y presionalos juntos dentro de la tapa.
- Instalá la tapa del extremo del eje X y ajustá el tornillo. Nota: si usás el tornillo del limpiador por error, va a chocar contra la polea y el eje X no se va a mover bien, lo que causa pérdida de pasos al hacer el homing.
Paso 3: Instalar el limpiador de purga (Purge Wiper)
Colocá el limpiador y aseguralo con su tornillo.
Instalar el conjunto del eje X
Paso 1: Instalar el módulo del eje X
Instalá el módulo del eje X teniendo cuidado de que no se caiga el carro deslizador (slider). Ajustá los 4 tornillos. No vayas a apretar la correa cuando ajustes los dos tornillos de abajo.
Paso 2: Instalar el motor X
Colocá el motor X con el cable apuntando hacia abajo y ajustá los 4 tornillos.
Paso 3: Instalar la tapa del motor X
Pasá la correa del eje X por la rueda dentada del motor e instalá la tapa del motor en el soporte siguiendo la dirección de la flecha. Note t
