Esta guía te brinda las pautas y precauciones necesarias para desarmar y volver a armar tu A1 mini de forma segura. Seguí los pasos con cuidado, especialmente al manipular los cables y componentes electrónicos para evitar daños innecesarios.

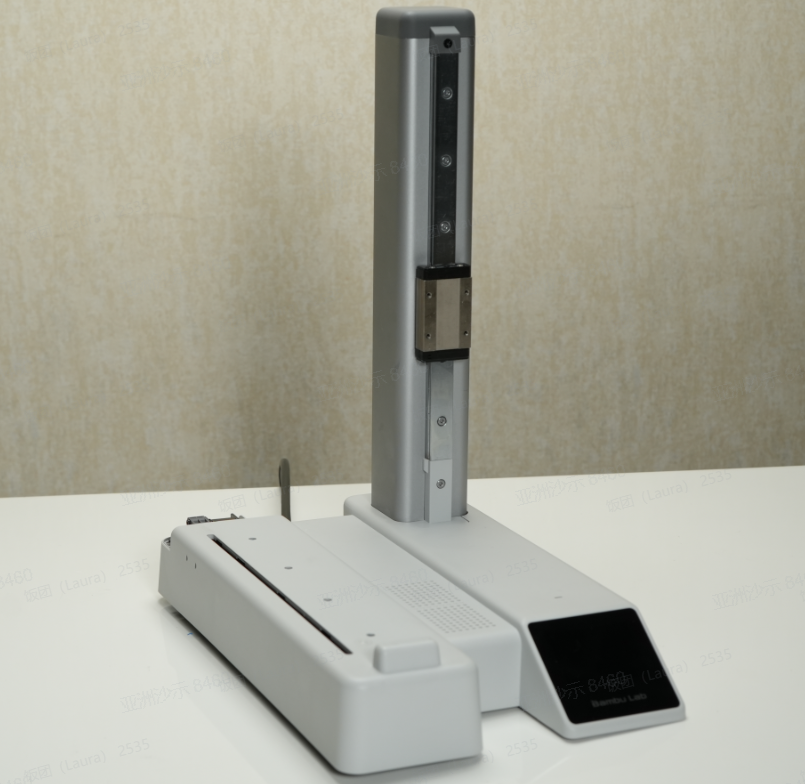

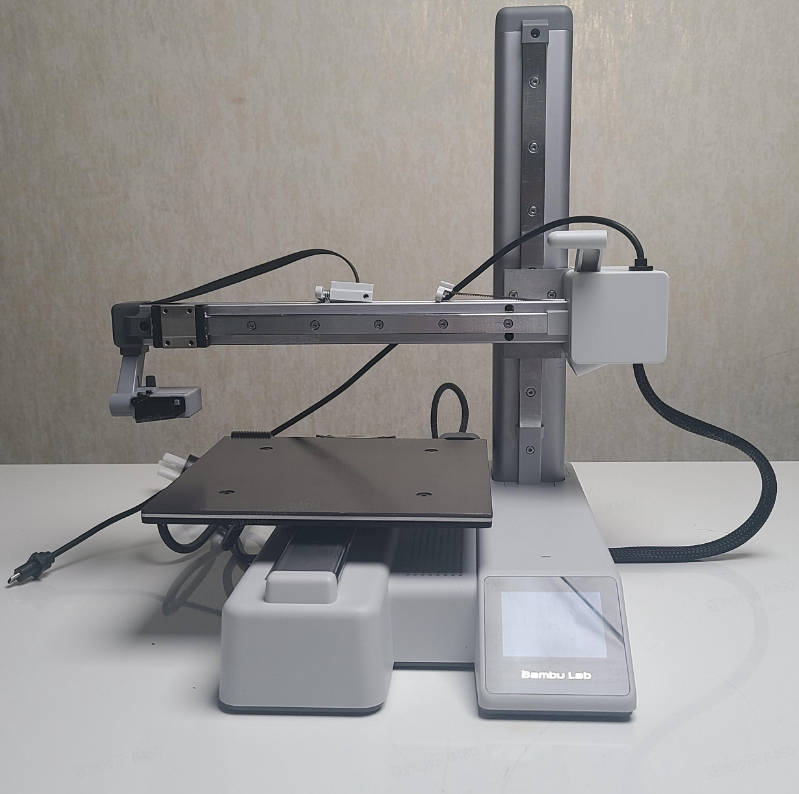

A1 mini (sin el toolhead)
Este artículo detalla los pasos para el desarmado y ensamblado de la A1 mini. También podés usarlo como referencia si necesitás reemplazar componentes específicos durante el proceso.
Lista de piezas
Estos son los repuestos que se cubren en esta guía:

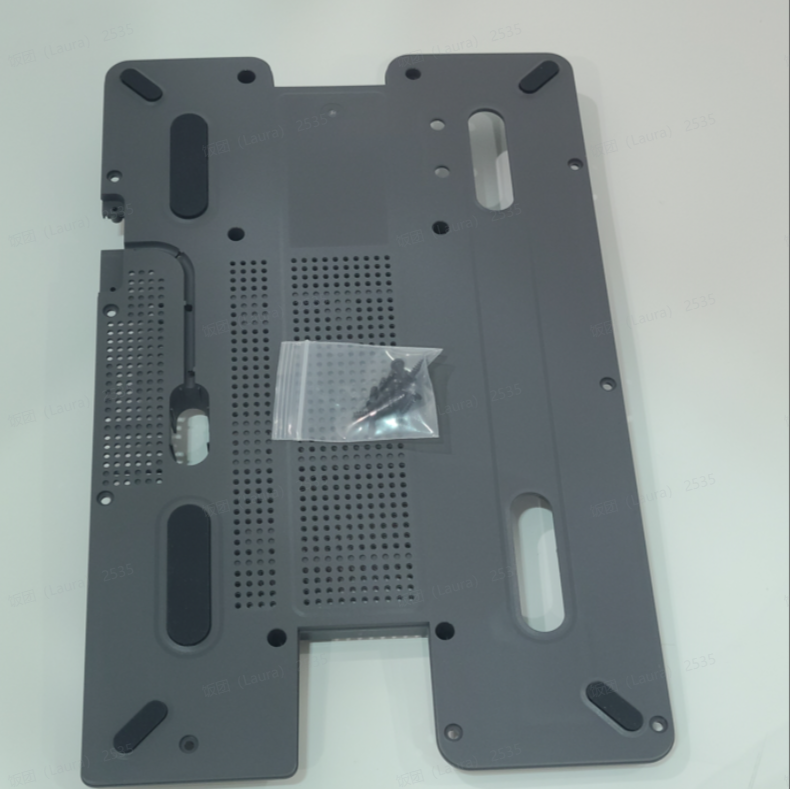

- Placa base de la A1 mini

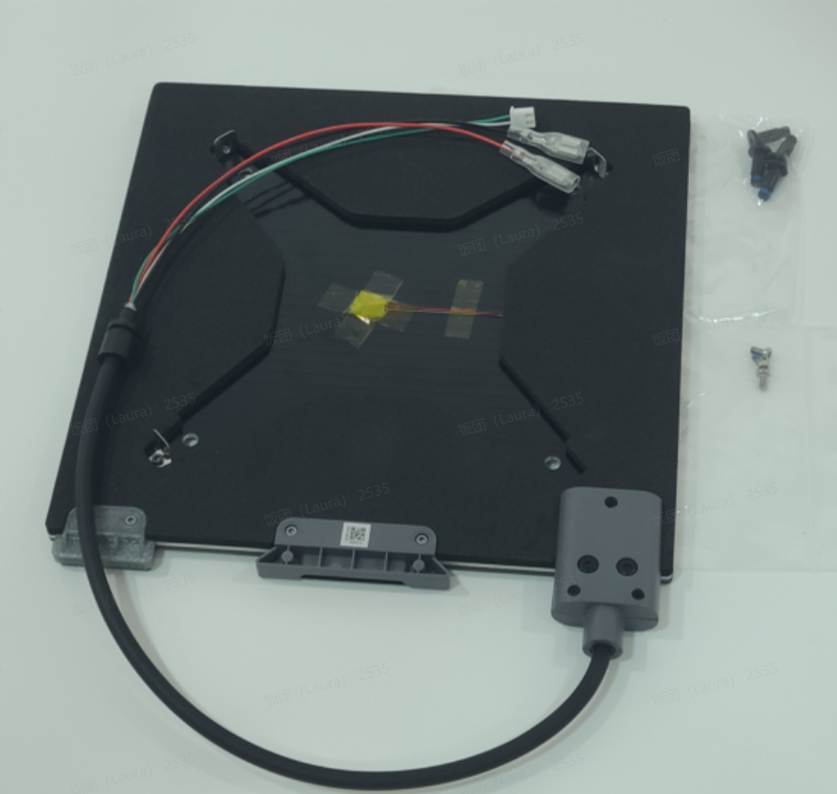

- Cama caliente (heatbed)

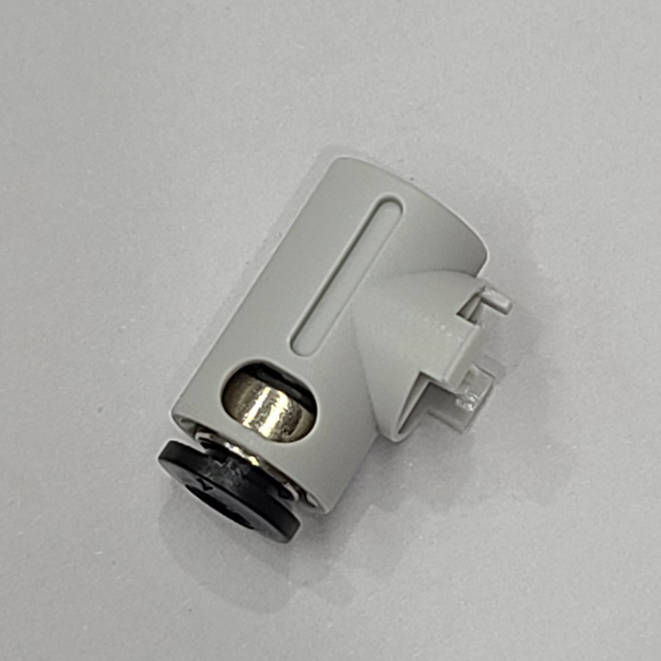

- Conector del PTFE tube

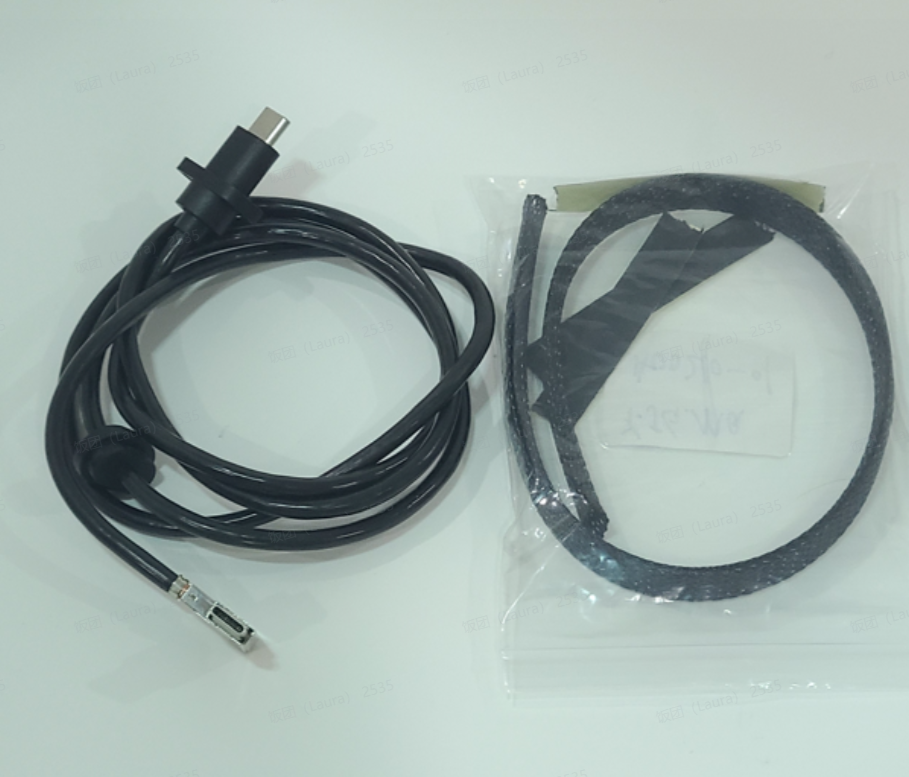

- Cable USB-C de Bambu

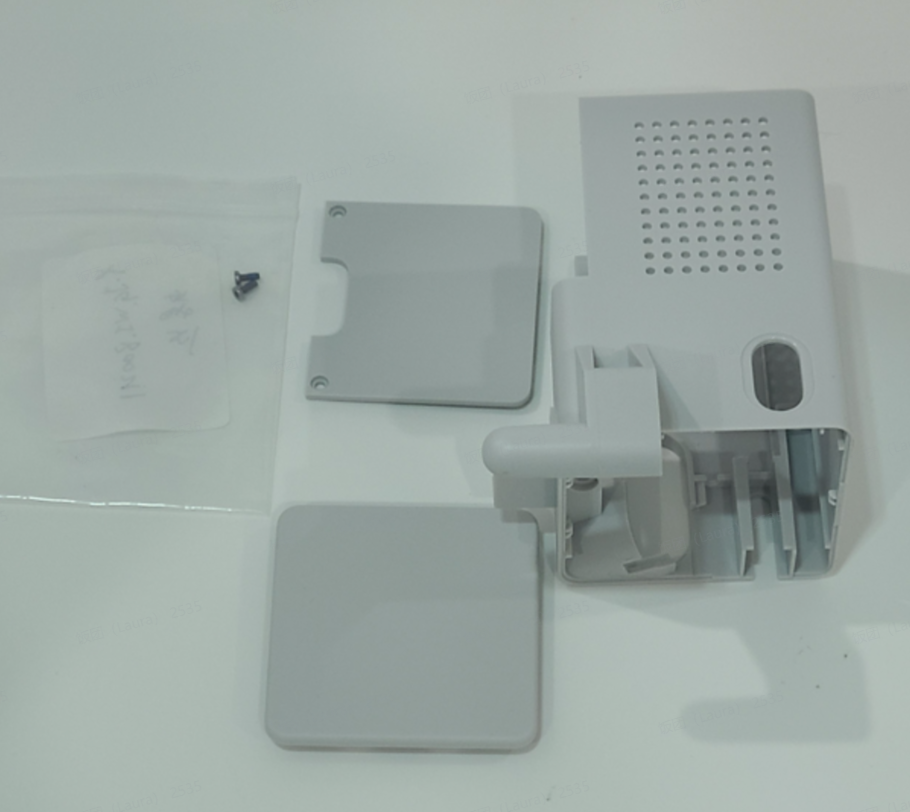

- Cubierta del motor X

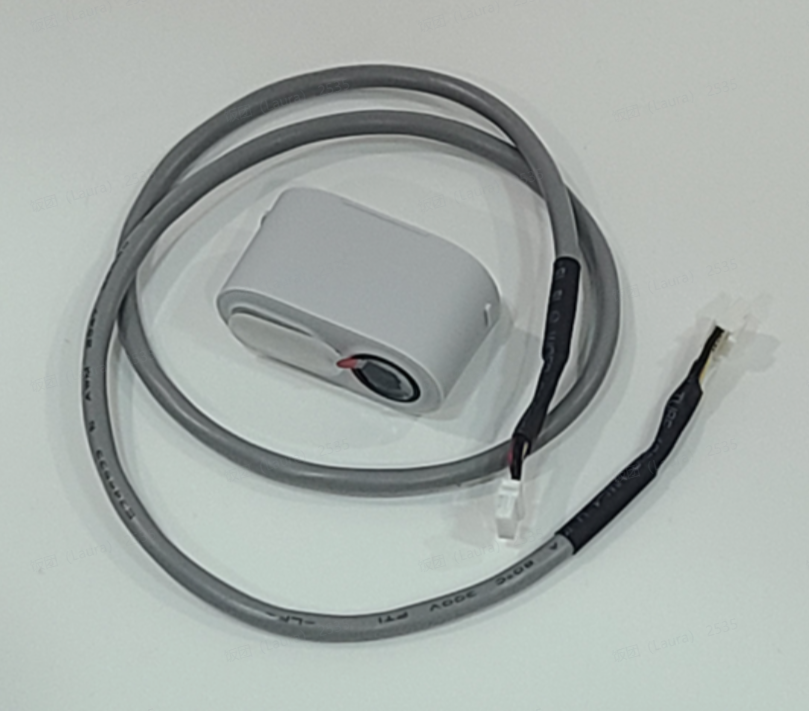

- Cámara (Live View)

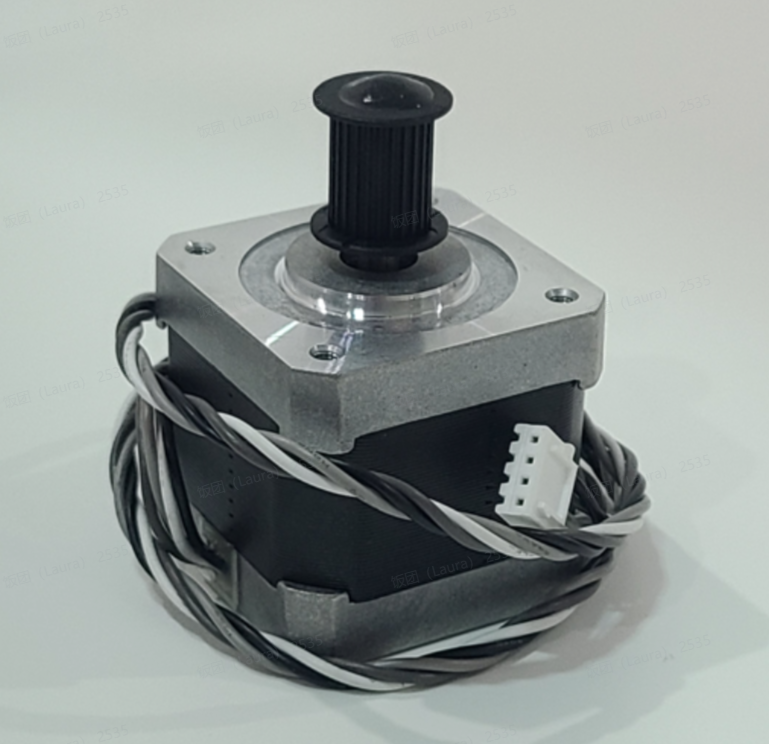

- Motor X

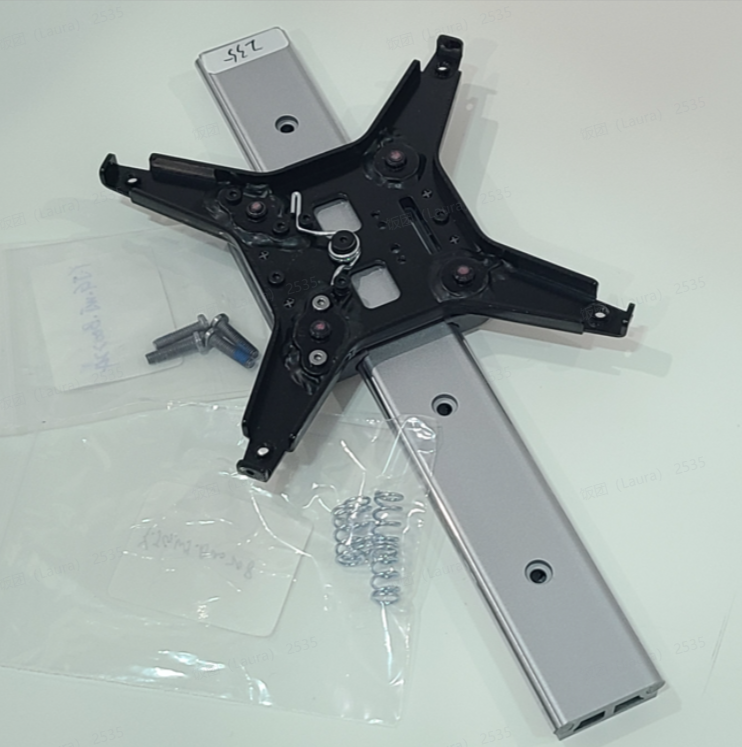

- Y-axis linear rail
Lista de módulos
Componentes que requieren un desarmado más profundo y que no se tratan en este artículo:

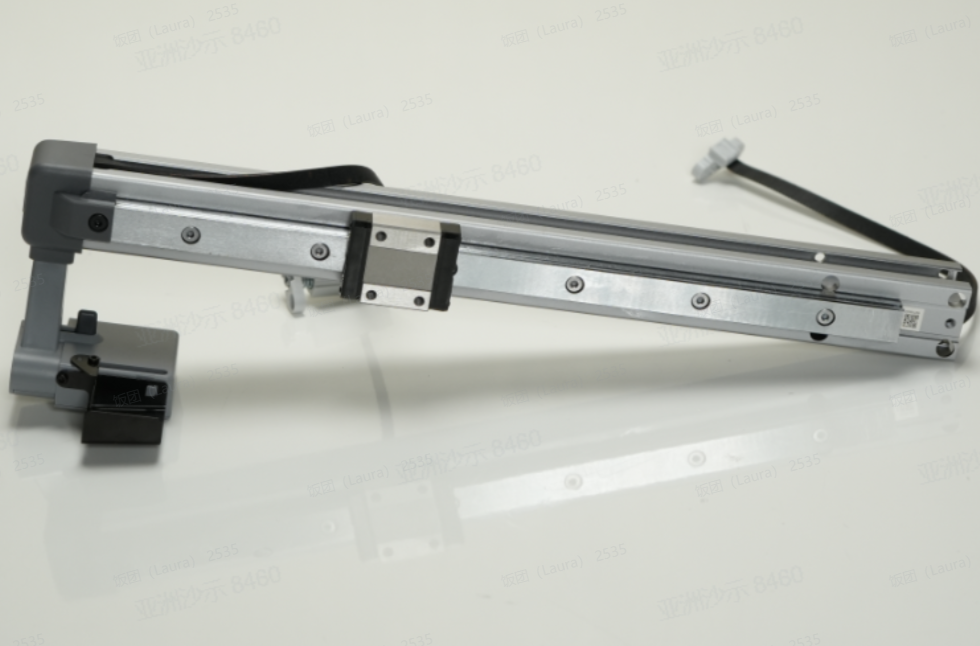

- Ensamblaje del eje X
- Ensamblaje de la base inferior
Lista de tornillos
- Tornillo A (BT2.6*8): Sujetadores de cables (2+2 unidades).
- Tornillo B (BT3*8): Placa base, cubierta ignífuga (14+3 unidades).
- Tornillo C (BT2*5): Placa USB (2 unidades).
- Tornillo D (M2.5*5): Bloqueo de la cama caliente (3 unidades).
- Tornillo E (MG4*13): Nivelación de la cama caliente (4 unidades).
- Tornillo F (M3*10): Cubierta del motor X (1 unidad).
- Tornillo G (M3*6): Cubierta del motor X (2 unidades).
- Tornillo H (M2*4.5): Cubierta trasera del motor X (2 unidades).
- Tornillo I (M3*5): Motor X (4 unidades).
- Tornillo J (M3*6): Eje X (4 unidades).
- Tornillo K (MG3*14): Soporte adaptador trasero (2 unidades).
- Tornillo L (M3*4.5): Placa de conexión (2 unidades).
- Tornillo M (M2.5*18): Cubierta trasera Y (2 unidades).
- Tornillo N (M4*16): Y-axis linear rail (4 unidades).
Lista de herramientas
- Llave Allen H2.0 / H1.5
- Alicates de corte
- Pinzas de punta
Advertencia de seguridad
¡Recordatorio importante!
Antes de arrancar cualquier laburo de mantenimiento en la impresora o sus componentes electrónicos (incluyendo el cable del toolhead), por favor apagá la máquina y desenchufala. Esto es fundamental para evitar cortocircuitos que puedan romper algo o causar un accidente.
Cuando estés trabajando, asegurate primero de que el hotend y la cama caliente estén a una temperatura segura. No toques nada si todavía quema. Si por alguna razón tenés que manipular algo caliente, usá guantes térmicos adecuados para no lastimarte.
Si tenés alguna duda sobre esta guía, mandá un ticket de servicio y te vamos a dar una mano enseguida.
Guía de desarmado
Paso 1: Sacar la placa base

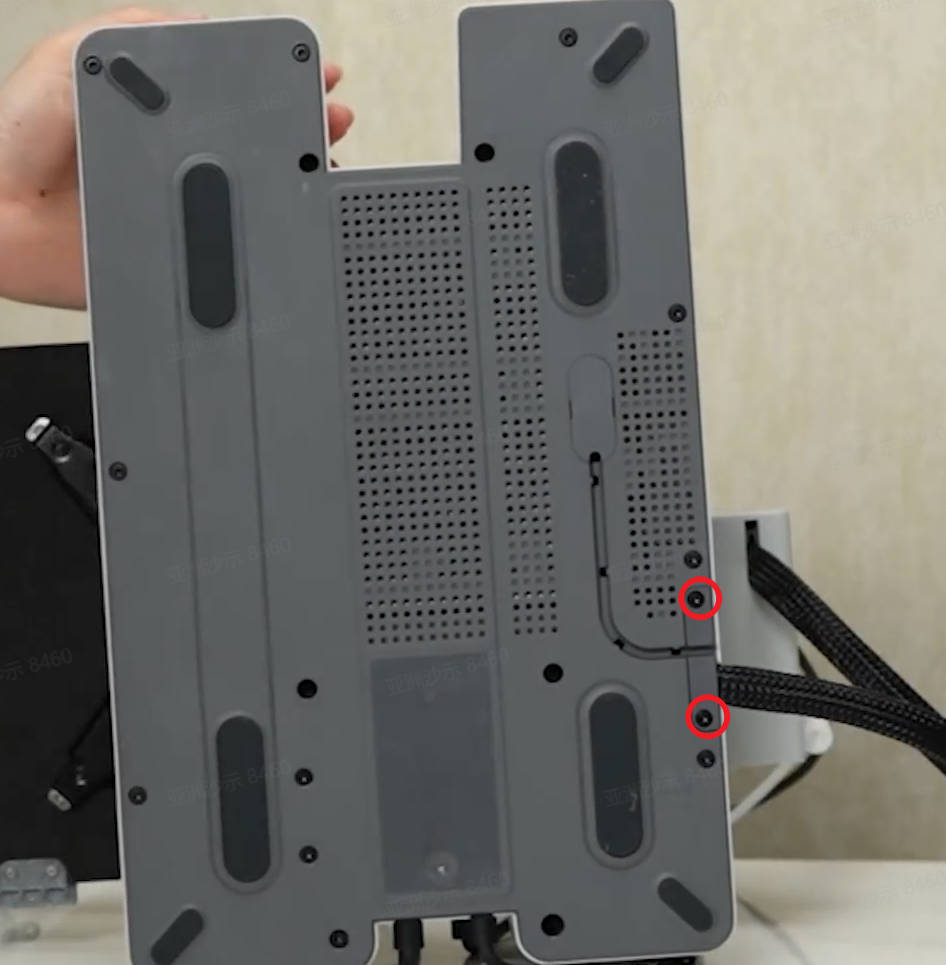

Incliná la impresora hacia atrás y sacá los 2 tornillos A. Retirá el sujetador de cables. Después, sacá los 14 tornillos B, estirá un poco los precintos de nylon para aflojar la placa base y retirala.
Paso 2: Desconectar los cables
Usá los alicates de corte para cortar los precintos, sacá los 2 tornillos C junto con la placa, y desconectá el cable USB, el cable de la cámara y el cable del motor X de la placa principal (MCU).
Paso 3: Sacar la cama caliente (heatbed)
Usá la llave Allen H2.0 para sacar los 3 tornillos B, retirá la cubierta ignífuga y usá las pinzas para sacar los dos capuchones aislantes de goma de los terminales.
Usá una llave para destrabar el conector y desenchufá los 2 cables de alimentación de la cama al mismo tiempo. Desconectá el cable de señal de la placa principal, sacá 1 tornillo A y soltá el cable del sujetador.
Poné la impresora derecha y sacá los 3 tornillos D que sujetan la cama caliente. Presioná la cama con la mano y sacá los 4 tornillos de nivelación E. Retirá la cama junto con los resortes de ajuste.
Paso 4: Sacar el cable USB, la cámara y la cubierta del motor X
Retirá el PTFE tube y el cable USB del organizador de cables. Presioná el conector para soltar el tubo y después sacá el conector del PTFE tube.
Hacé fuerza desde abajo de la tapa frontal de la cubierta del motor para sacarla. Desconectá el cable de la cámara. Meté una llave Allen por el clip del cable y hacé palanca para sacarlo. Retirá el clip.
Sacá el sujetador que quedó en los cables, quitá la cinta de un extremo de la malla de nylon y tirá hacia afuera el cable de la cámara y el del motor X.
Retirá los núcleos de ferrita, sacá el tapón de goma del cable USB de la cubierta del motor y retirá el cable USB.
Nota: Existen dos versiones de los núcleos de ferrita del USB-C: una con ferritas separadas (como se ve en la imagen) y otra con la ferrita ya integrada en el cable. La que te haya tocado es la versión válida para tu máquina.
Sacá 1 tornillo F, 2 tornillos G y retirá el conjunto de la cubierta del motor X. Presioná en la dirección de la flecha para destrabar la cámara y sacala de la cubierta.
Paso 5: Sacar el motor X
Sacá los 2 tornillos F.
