La versión independiente de la i7 viene en dos opciones de empaque. Seleccioná la guía de desembalaje adecuada según tu paquete. En esta sección te mostramos los pasos para la versión desarmada de la impresora i7.
Tutorial en video
(Video aquí)
Desembalaje y retiro de accesorios
Abrí la caja externa
Usá una tijera para cortar la cinta en la parte superior y abrí la caja externa.
Pórtico

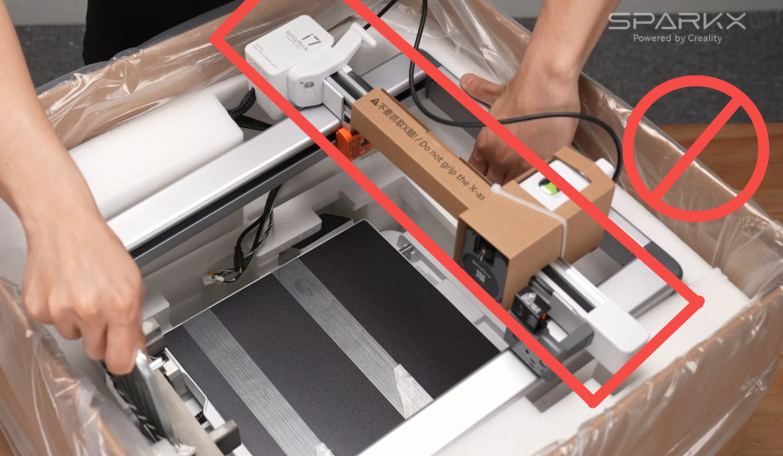

Sacá los cuatro cartones protectores, abrí la bolsa antihumedad y retirá toda la espuma superior junto con los accesorios. Agarrá el Pórtico por la parte superior, levantalo y apoyalo sobre la mesa. Nota: ¡No lo agarres del conjunto del eje X al sacar el pórtico!
Base

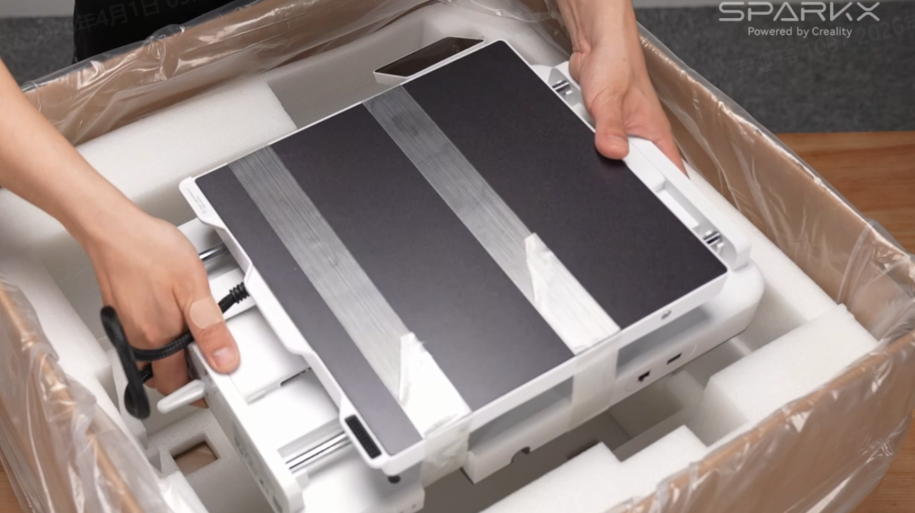

Retirá la espuma de la base y levantala con las dos manos para sacarla.
Otros accesorios

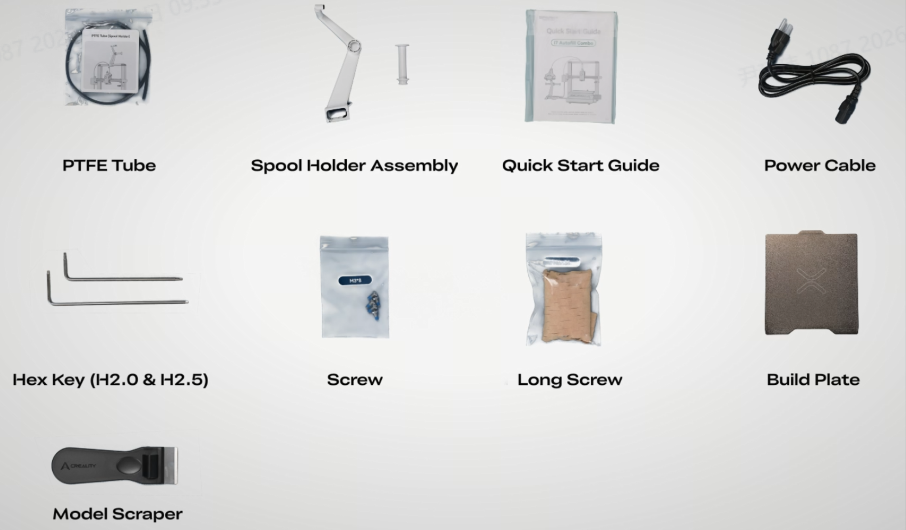

Revisá la lista de accesorios incluidos en el paquete.
Instalación de la i7 y el portacarretel
Fijación del Pórtico y la Base

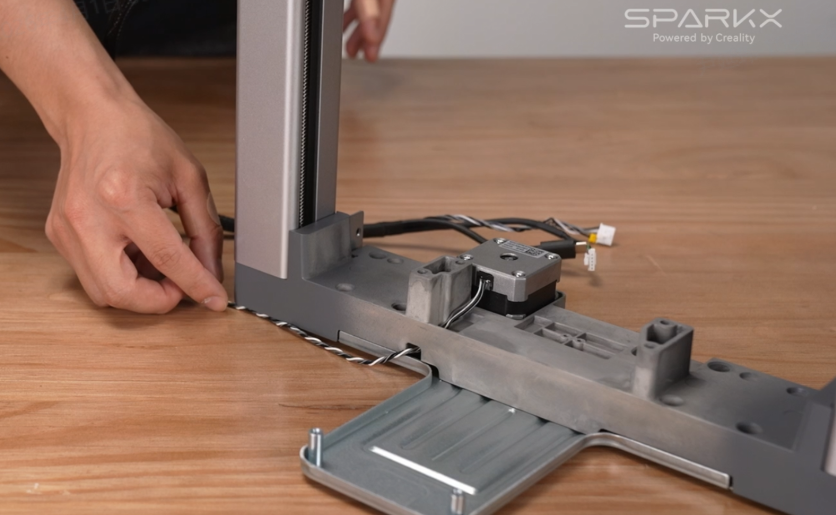

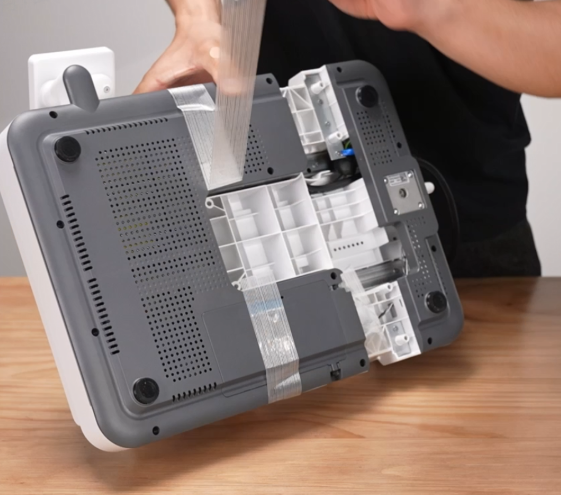

Poné el Pórtico derecho sobre la mesa. Asegurate de correr los cables de abajo para no apretarlos al instalar la base. Sacá toda la cinta de la base, inclinándola a 45° para insertarla en el pórtico. Alineá las ranuras de ambos lados, bajala hasta su lugar y verificado que quede bien calzada.

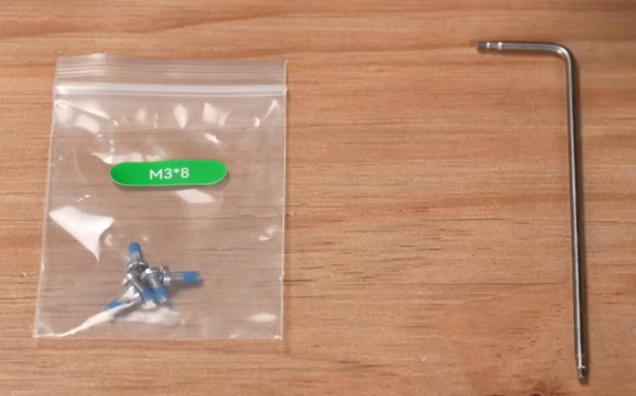

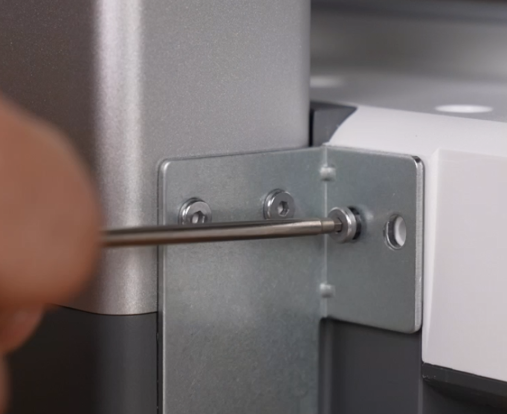

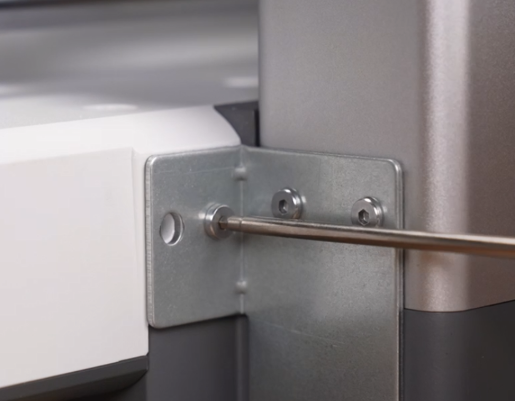

Tomá los tornillos más cortos del kit de accesorios y usá una llave Hex (H2.0) para ajustar ambos lados del pórtico.

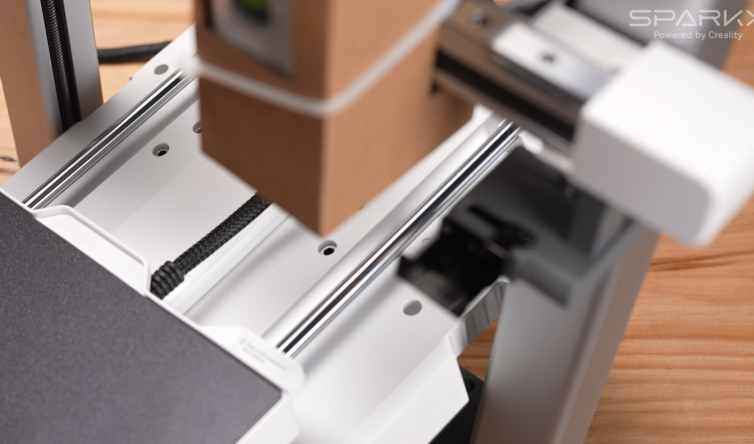

Corré la cama caliente hacia adelante. Usá una llave Hex (H2.5) para instalar los tornillos largos en los seis agujeros como se muestra. Después, mové la cama caliente hacia atrás y poné los dos tornillos restantes.
Conexión del cable del cabezal
Acostá la máquina sobre su lado izquierdo para exponer la parte inferior. Abrí la tapa de la base y conectá cada terminal (cada conector encaja solo en su puerto correspondiente, no lo fuerces). Después de conectar, acomodá los cables en las ranuras, cerrá la tapa de la base y volvé a poner la máquina derecha.
Armado e instalación del portacarretel
Sacá las piezas del portacarretel. Alineá el tubo con la ranura correspondiente y giralo hasta que calce. Instalá el portacarretel en la parte superior del Pórtico y asegurá los clips. Conectá el tubo de PTFE.
Preparativos antes del encendido
Desbloqueo del eje X
Usá una llave Hex (H2.0) para sacar los cuatro tornillos del soporte de transporte del eje X, luego retirá el soporte y la cinta. Cortá los precintos del conjunto del eje X y sacá el cartón protector.
Colocación de la placa de impresión
Retirá la placa PEI de doble textura de la i7 y alineala con las ranuras de la cama caliente.
Conexión del cable de alimentación
Sacá y conectá el cable de alimentación, y después prendé el interruptor.
Autoverificación de encendido
Seguí las instrucciones en pantalla para completar la guía de inicio y la autoverificación. Una vez terminada, ya podés empezar a usar la impresora.
Fuente: Adaptado al español desde el wiki oficial Creality (licencia CC BY-SA). Revisión técnica por equipo Breva.
