Esta guía te explica paso a paso cómo realizar el cambio de la pantalla táctil en tu impresora de la serie i7. Seguí las instrucciones con cuidado para garantizar que la nueva interfaz de usuario quede instalada de forma segura y funcione correctamente.
Guía de operación
La pantalla táctil es el componente principal de la interfaz de usuario de la i7, permitiendo a los usuarios acceder y controlar las funciones de la impresora directamente a través del visor.
Herramientas necesarias
Pantalla táctil SPARKX i7, llave Allen H2.0 y pinzas.
Procedimiento
Preparación de seguridad
Por tu seguridad personal y para prevenir daños en la impresora, apagá la máquina y desenchufá el cable de alimentación antes de empezar. No realices este procedimiento con la impresora encendida.
Antes de seguir, asegurate de que la cama caliente y el hotend se hayan enfriado totalmente para evitar quemaduras.
Retirar la pantalla táctil vieja

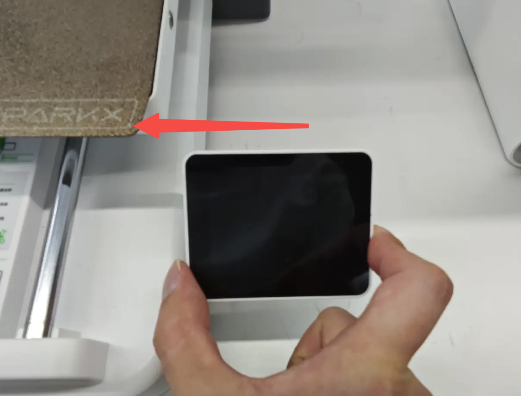

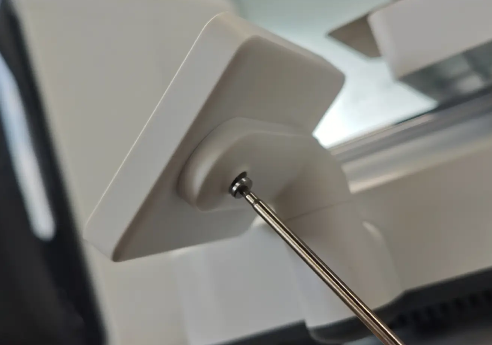

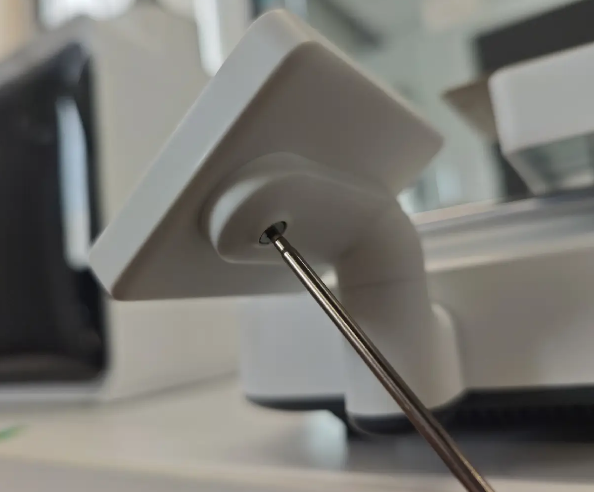

Girá la pantalla táctil hacia el frente de la impresora. Usá una llave Allen H2.0 para sacar el tornillo ubicado en la parte trasera de la pantalla.

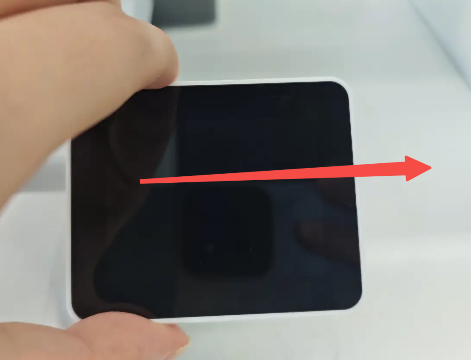

Deslizá la pantalla táctil hacia la derecha para soltarla del clip de montaje. Ojo: no retires la pantalla de golpe, ya que esto podría dañar el cable plano.

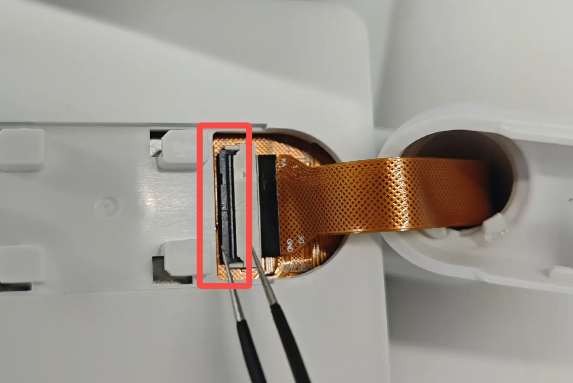

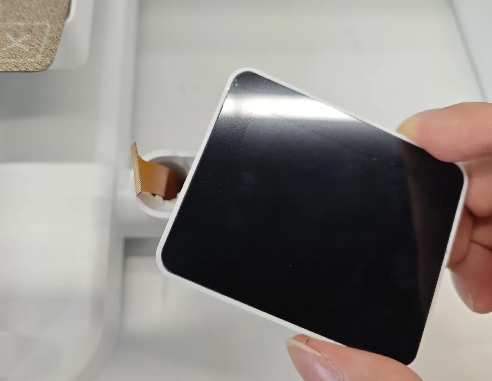

Destrabá y desconectá el cable plano de la parte de atrás de la pantalla. Podés usar las pinzas para ayudarte en este paso. Retirá la pantalla táctil.
Instalar la pantalla táctil nueva

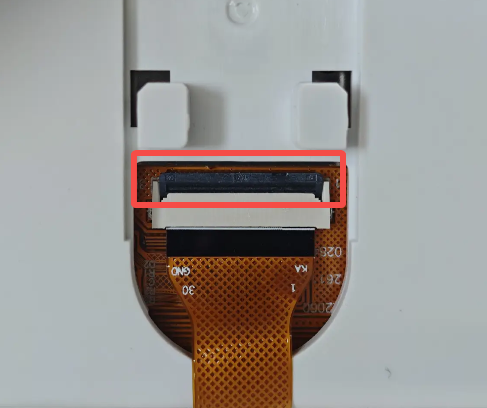

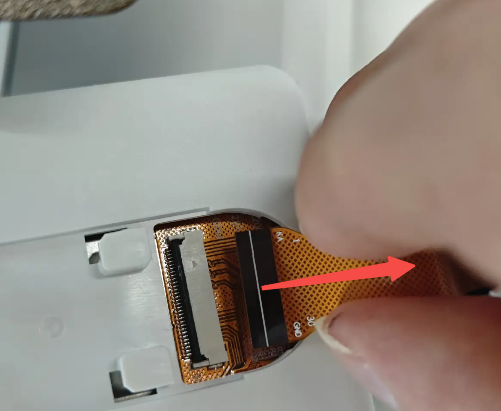

Prepará el bloque de la nueva pantalla táctil. Insertá el cable plano en el conector de la parte trasera de la pantalla y presioná hacia abajo la traba de seguridad.

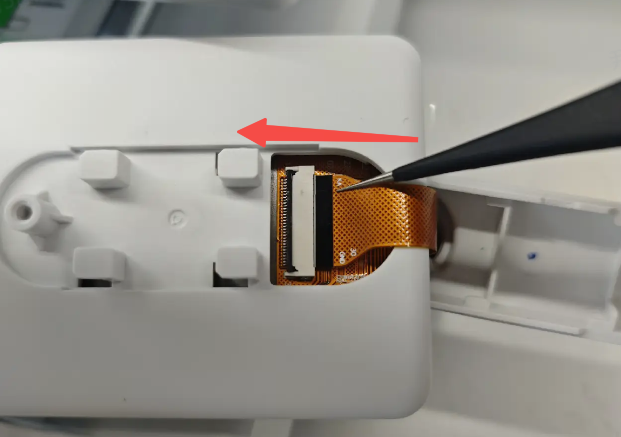

Enganchá el conjunto de la pantalla en el soporte y deslizalo hacia la derecha hasta que trabe en su lugar. Usá una llave Allen H2.0 para ajustar el tornillo de montaje trasero.
Encendé la impresora y verificá que la pantalla arranque normalmente y que el táctil responda de forma correcta.
Galería de referencia
Fuente: Adaptado al español desde el wiki oficial Creality (licencia CC BY-SA). Revisión técnica por equipo Breva.
