En esta guía vas a encontrar los pasos necesarios para cambiar el ventilador de enfriamiento del motor del extruder de tu impresora serie i7. Este componente es fundamental para mantener la temperatura bajo control y evitar que el calor afecte el rendimiento del filamento durante la impresión.
Ensamble del ventilador de enfriamiento del motor del extruder i7
Este módulo está ubicado arriba del extruder y enfría activamente el motor. Su función es evitar que el calor generado durante la operación se transfiera al sistema de extrusión, lo que podría ablandar el filamento antes de tiempo y causar problemas al imprimir.
Herramientas necesarias
Llave Allen H2.0.
Preparación de seguridad
Por tu seguridad y para no romper nada, apagá la impresora y desenchufá el cable de corriente antes de empezar. No metas mano con la máquina encendida y fijate que la cama caliente y el hotend se hayan enfriado del todo para evitar quemaduras.
Sacar el ventilador viejo

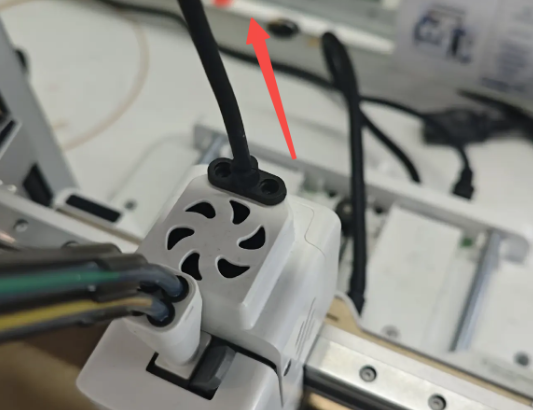

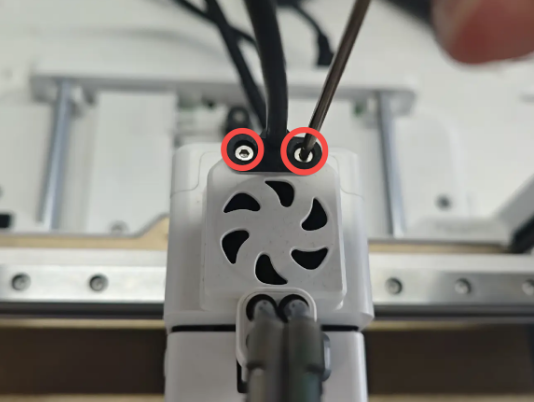

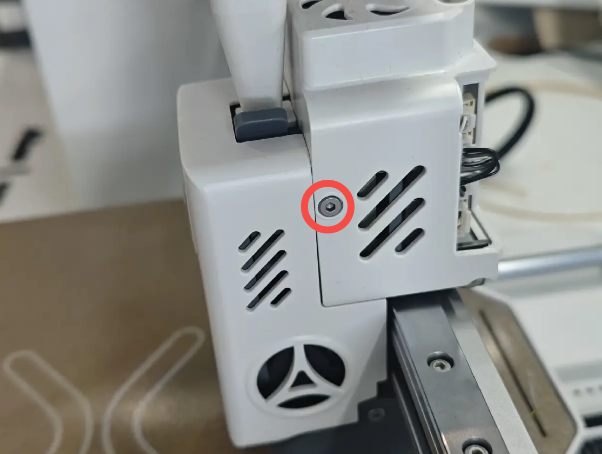

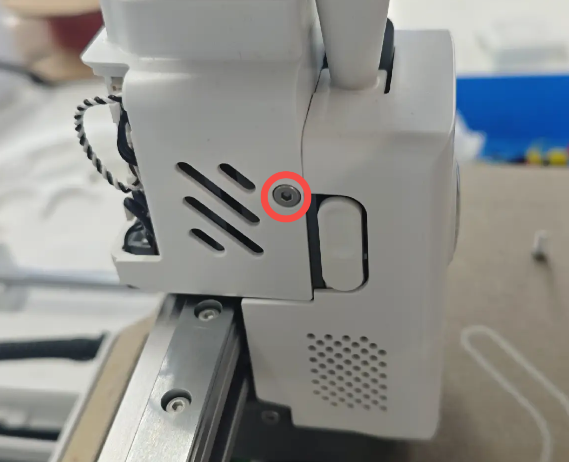

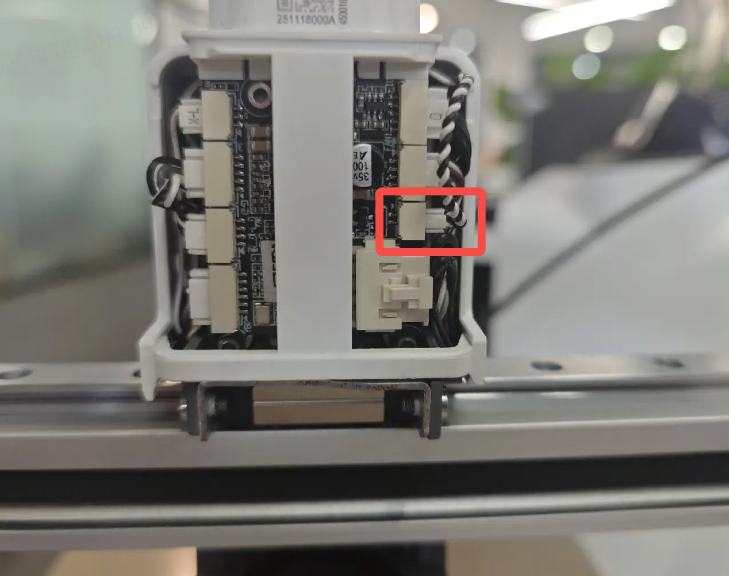

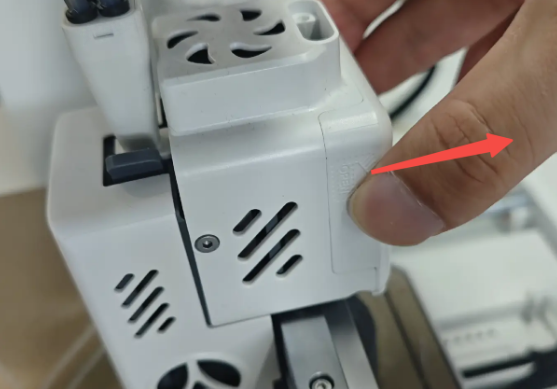

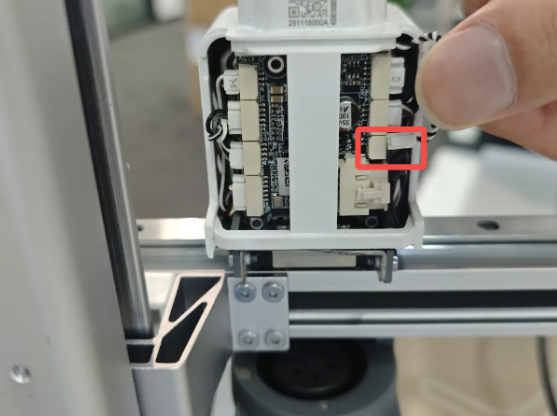

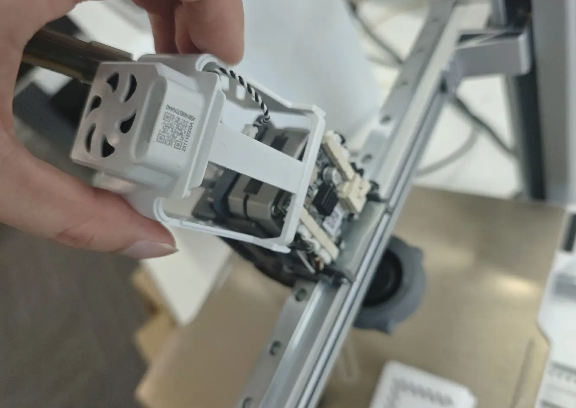

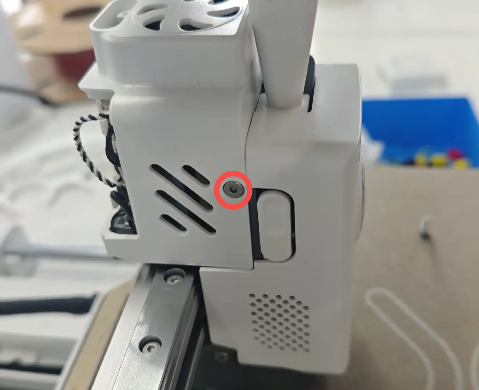

Usá la llave Allen H2.0 para sacar los dos tornillos que sujetan el cable de datos del cabezal y después desconectalo. Retirá la tapa trasera del cabezal para que quede a la vista la placa principal y desenchufá el conector que corresponde al ventilador del motor del extruder. Por último, sacá los dos tornillos del costado, tirá hacia arriba y retirá el ventilador.
Instalar el ventilador nuevo

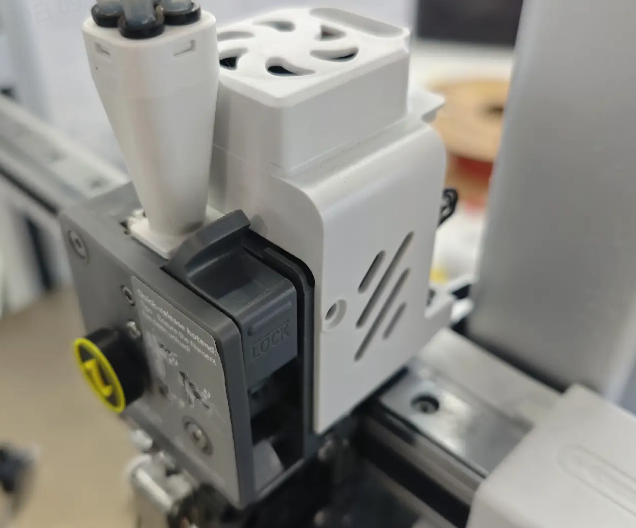

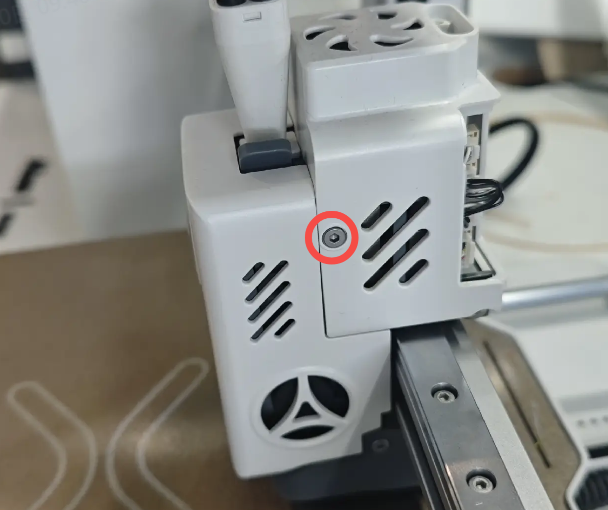

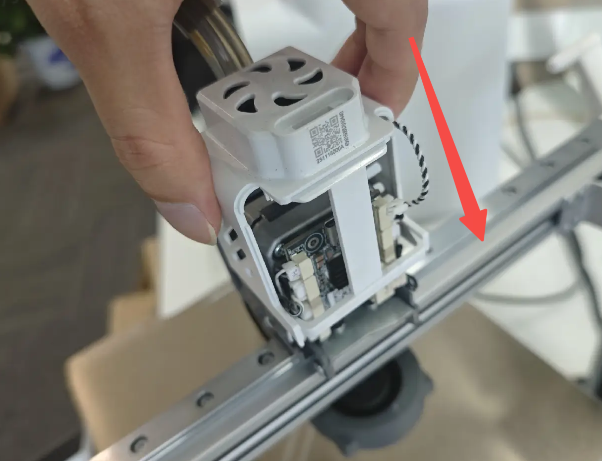

Prepará el ventilador nuevo y ubicalo en el cabezal. Asegurate de que calce bien y después conectá el cable en el puerto correspondiente. Usá la llave Allen para ajustar los dos tornillos laterales, reconectá el cable de datos del cabezal apretando sus tornillos y volvé a poner la tapa trasera.
Galería de referencia
Fuente: Adaptado al español desde el wiki oficial Creality (licencia CC BY-SA). Revisión técnica por equipo Breva.
