El procedimiento de reemplazo es un poco complejo, así que te recomendamos mirar el video completo o leer esta guía con atención antes de arrancar. Como el conjunto de calentamiento y el ventilador de capa están relacionados, podés cambiar ambos componentes siguiendo estas instrucciones.
Conjunto de calentamiento del hotend
Esta pieza es la encargada de calentar el hotend por contacto directo para derretir el filamento que después empuja el extruder. En esta guía te explicamos cómo cambiarlo en los modelos de la serie i7.
Cuándo reemplazarlo
Deberías cambiarlo si el conjunto de calentamiento no funciona bien, si está dañado físicamente o si notás que el aislamiento térmico se degrada muy rápido. También hacelo si te lo recomienda el soporte técnico de Creality.
Herramientas necesarias
- Llave hexagonal H2.0
- Pinzas
Precauciones de seguridad
Apagá la impresora y desenchufá el cable de corriente. Antes de empezar, fijate que las temperaturas del hotend y de la cama estén bajas; no toques nada mientras estén calientes para evitar quemaduras accidentales.
Procedimiento
Para que te sea más fácil trabajar, te recomendamos sacar el cabezal (toolhead) de la impresora antes de cambiar el conjunto de calentamiento. El reemplazo sigue los pasos habituales de desarmado del cabezal.

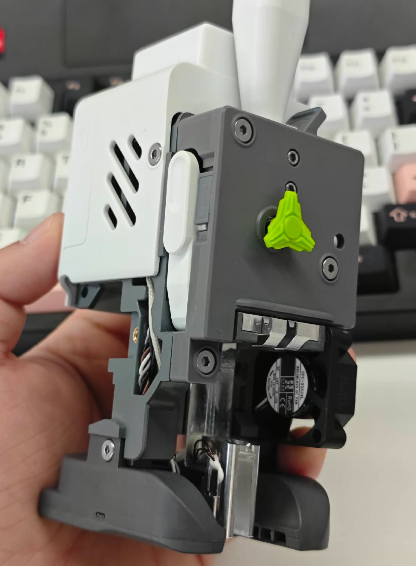

Extracción del cabezal

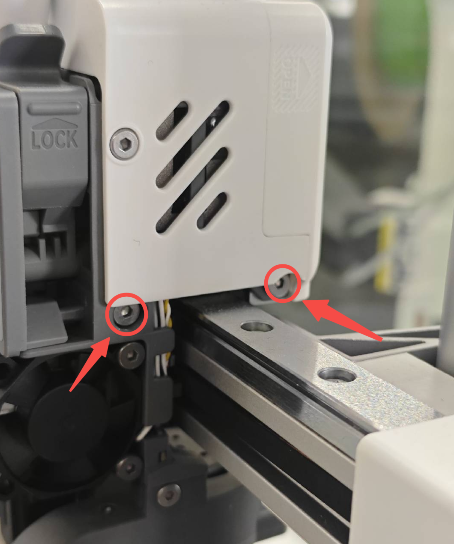

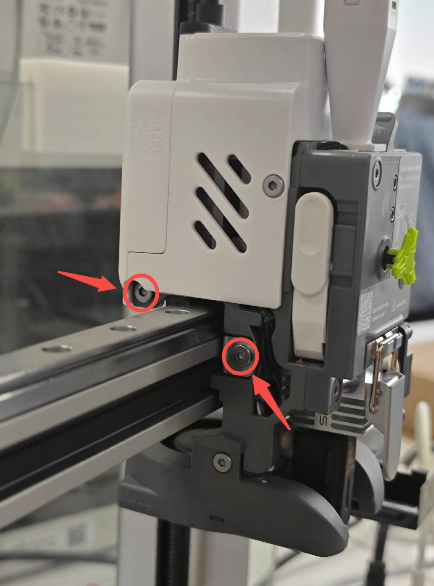

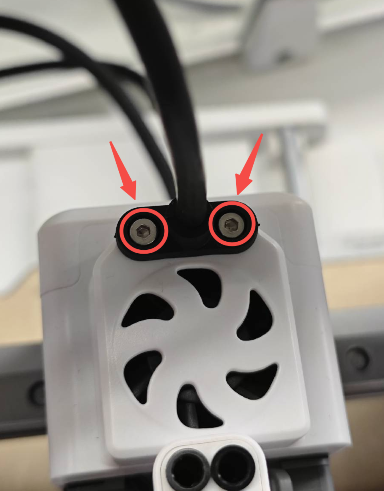

Primero, retirá el tubo PTFE del hub de filamento presionando el conector hacia abajo y tirando del tubo. Sacá la tapa frontal del cabezal, la funda de silicona y el hotend de liberación rápida (ojo de no hacerlo mientras esté caliente). Desatornillá los dos tornillos de arriba, desconectá el cable principal y sacá los cuatro tornillos de los costados para retirar todo el bloque del cabezal.
Retirar la carcasa trasera del cabezal

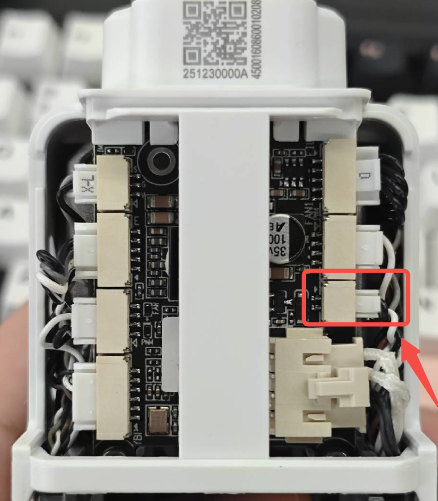

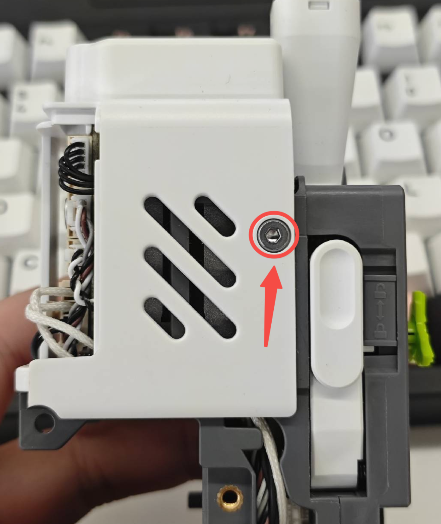

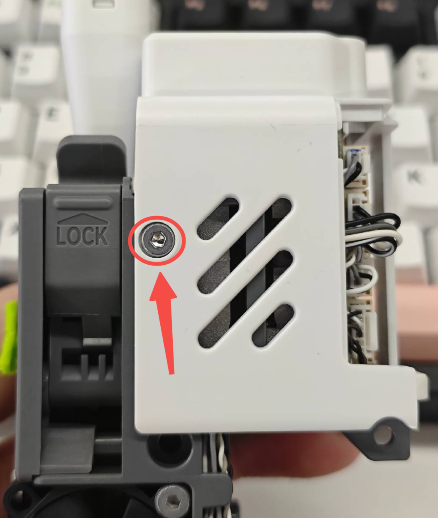

Sacá la tapa de atrás para ver la placa del cabezal y, como se ve en la imagen, desconectá el ventilador de enfriamiento del extruder. Usá la llave H2.0 para sacar los dos tornillos de los costados de la carcasa trasera y retirá la pieza.
Extracción del conjunto de calentamiento y el ventilador de capa

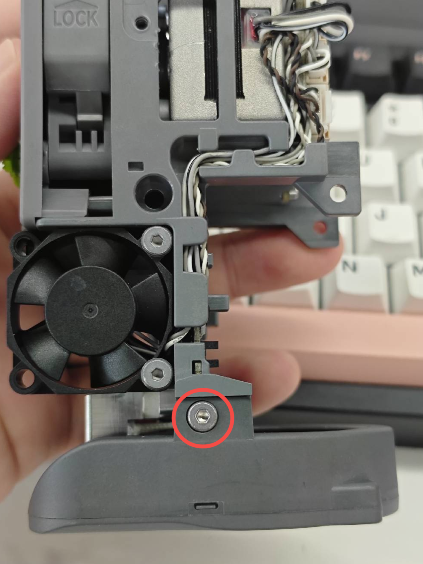

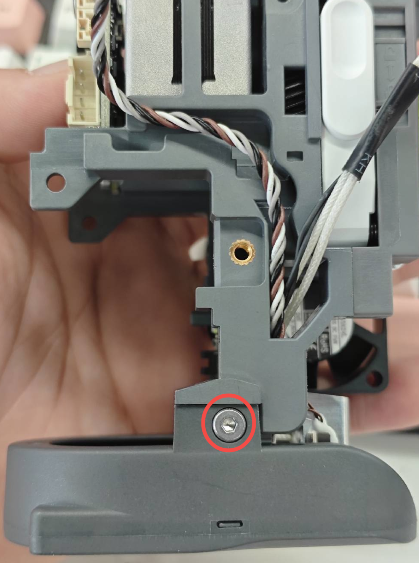

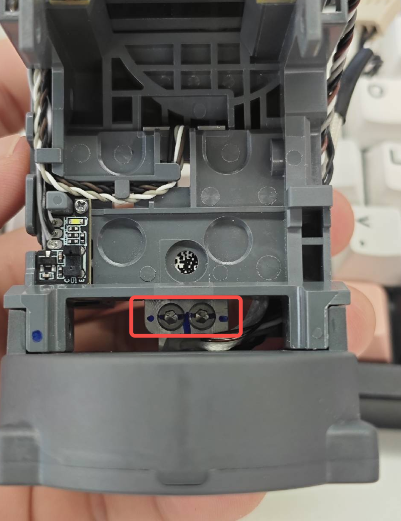

Desconectá los cables del ventilador de capa y del conjunto de calentamiento, y sacalos con cuidado de las guías de cables. Desatornillá los dos tornillos traseros del conjunto de calentamiento y los dos tornillos laterales del ventilador de capa para liberarlos. Tené cuidado de no perder el bloque aislante ni las arandelas de los tornillos del calentador.
Instalación del nuevo conjunto de calentamiento

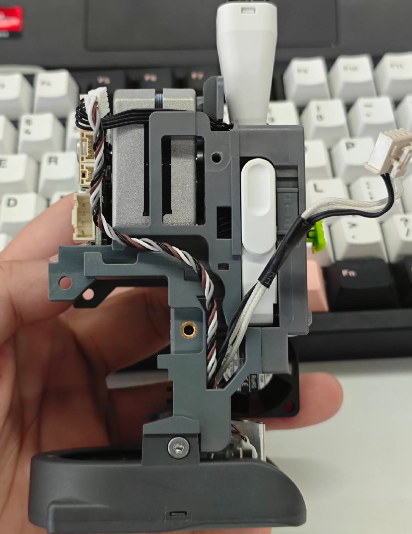

Pasá el cable del ventilador de capa por el agujero lateral y acomodá bien los cables. Prepará el nuevo conjunto de calentamiento, pasando primero su cable por el agujero lateral. Asegurate de que todo esté bien ordenado y no te olvides de poner el bloque aislante.
Asegurá el ventilador de capa y el conjunto de calentamiento con sus tornillos, pero no los aprietes a fondo todavía. Colocá el hotend de liberación rápida en el cabezal y trabalo para que quede bien calzado; recién ahí apretá del todo los dos tornillos del conjunto de calentamiento.

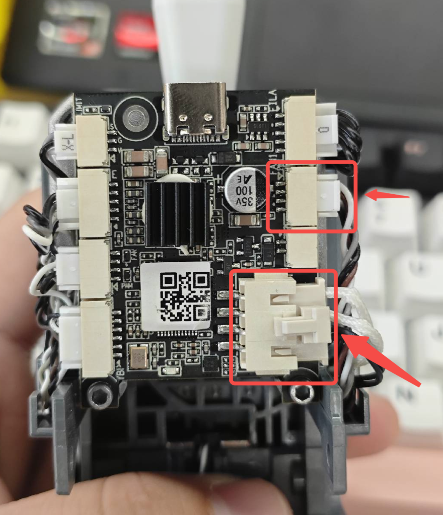

Acomodá los cables del ventilador y del calentador en sus guías y conectalos en los puertos que corresponden en la placa del cabezal. Volvé a poner la carcasa trasera, conectá el ventilador del extruder, asegurá todo con los tornillos y poné la tapa trasera en su lugar.
Volver a instalar el cabezal en la impresora
Montá el cabezal de nuevo en el eje X de la i7 y aseguralo con sus tornillos. Volvé a poner la funda de silicona y la tapa frontal para terminar. Una vez listo, te conviene hacer una calibración de la máquina para que funcione perfecto; podés fijarte en la guía de calibración automática de la SPARKX i7.
Galería de referencia
