En esta guía te mostramos cómo reemplazar la polea loca (idler wheel) de tu impresora K2 Plus paso a paso. Vas a necesitar algunas herramientas básicas y seguir el orden de desarme del marco superior. Prestá especial atención al manejo de los cables y las correas para evitar daños en el equipo.
Herramientas necesarias

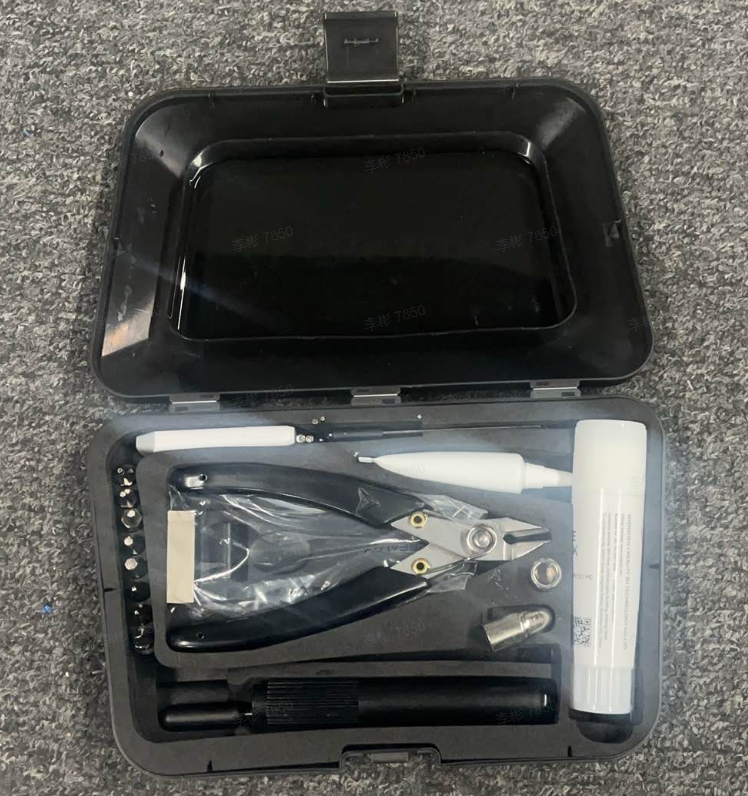

- Caja de herramientas de la K2 Plus
- Martillo / Pinzas

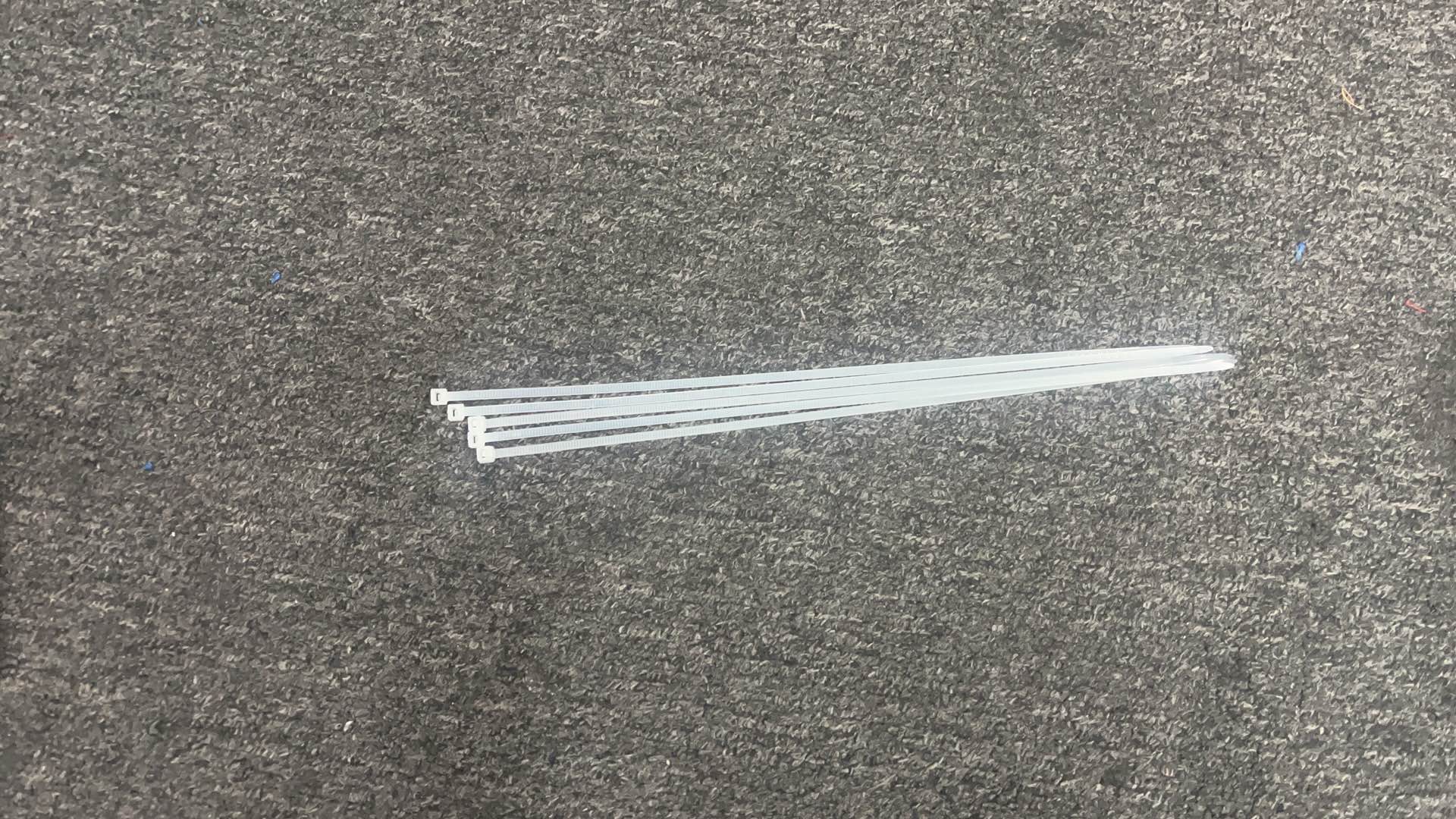

- Precintos (varios)
- Cinta 3M / Cinta bifaz de espuma
- Alcohol

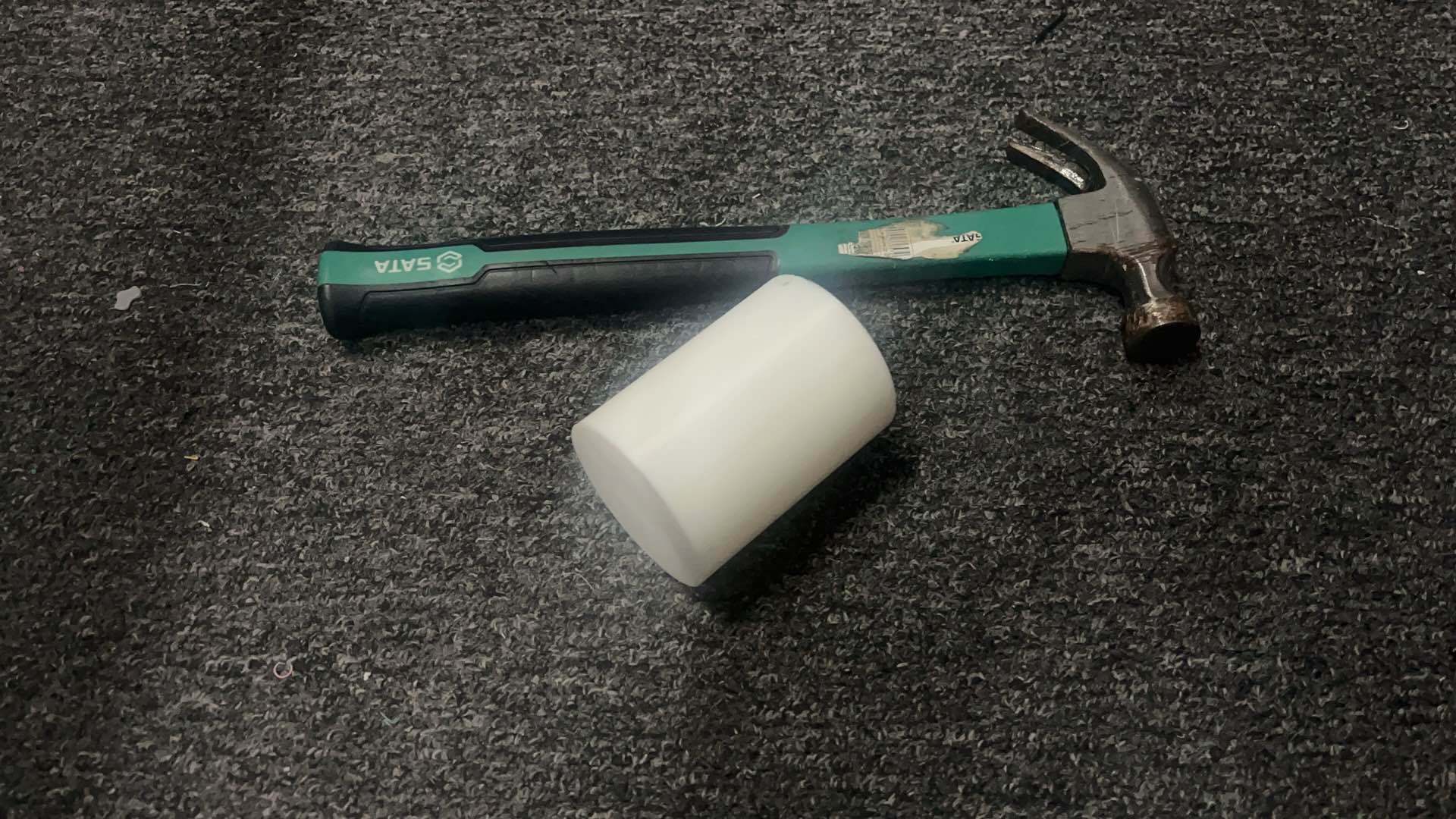

- Imprimí antes unos modelos de prueba (cubo o cilindro) desde Creality Cloud o prepará un taquito de madera para distribuir la fuerza de los golpes.
Pasos de operación
1. Retirar el soporte del rollo, el terminal de la placa madre en el marco superior, la pantalla y los paneles laterales
Primero retraé el filamento y después apagá la impresora.

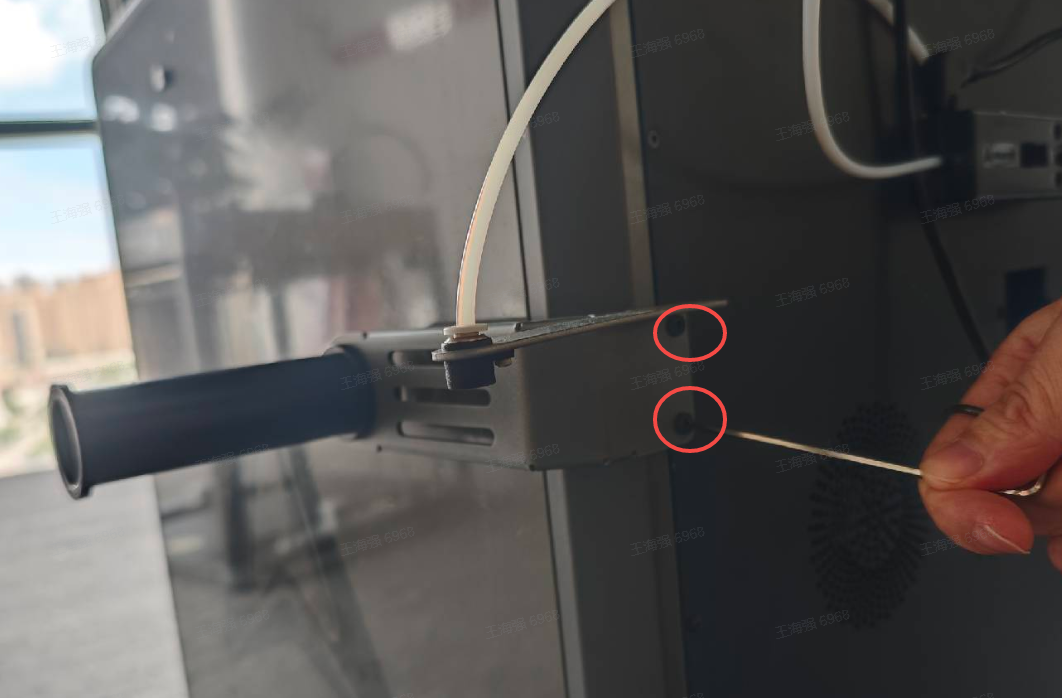

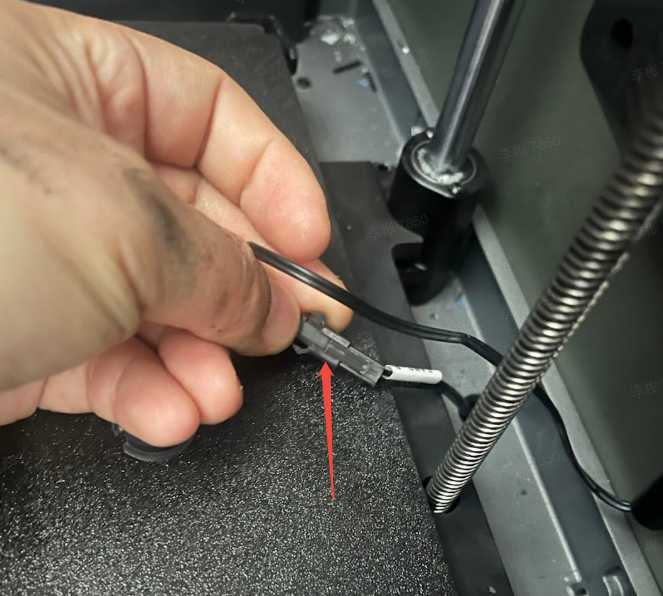

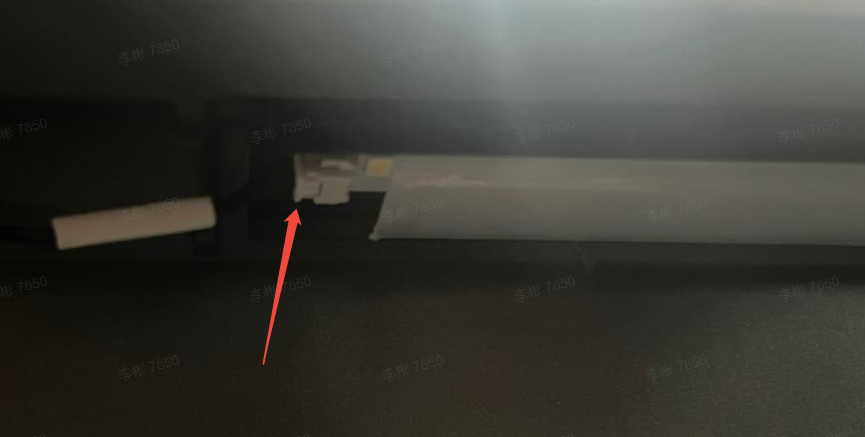

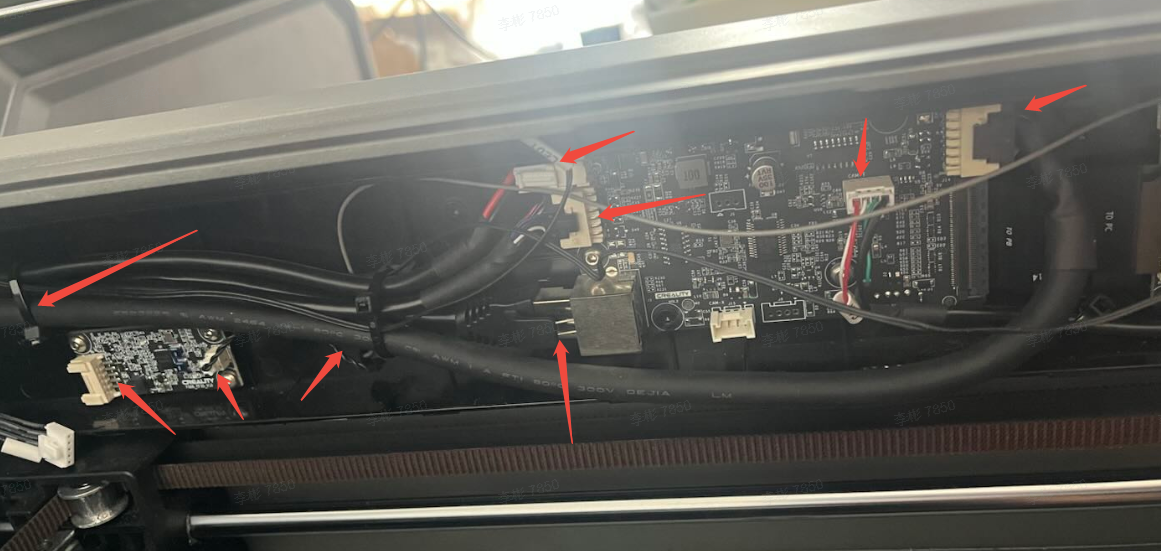

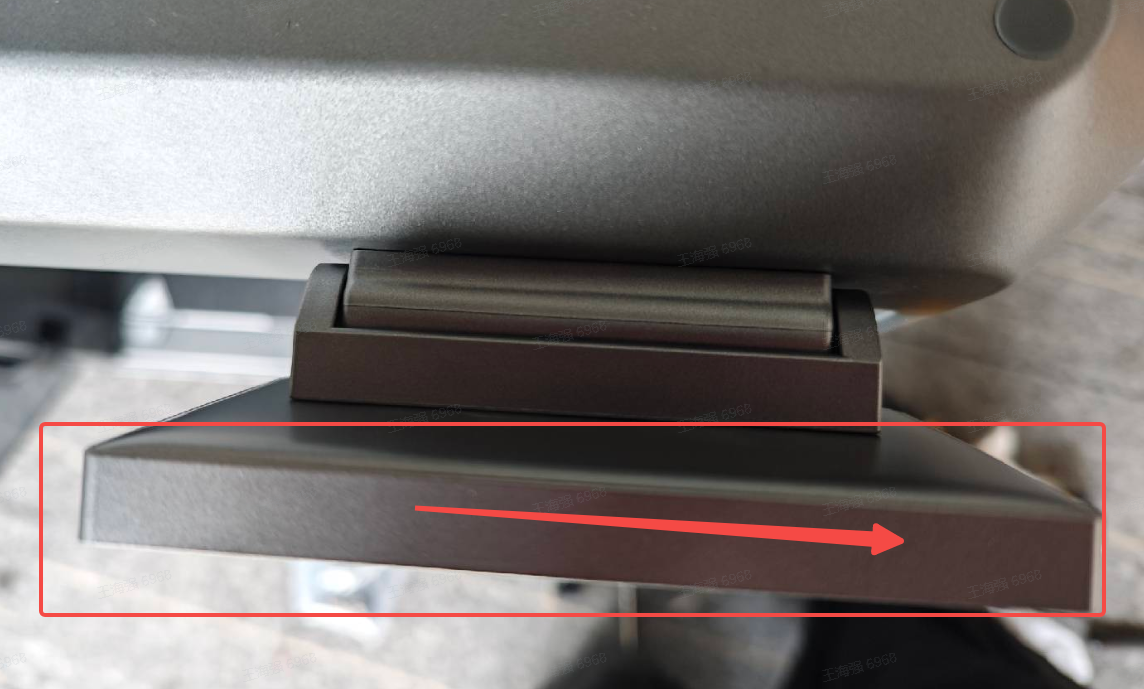

Como se ve en la imagen, sacá los dos tornillos que fijan el soporte del rollo, desconectá los cables de los ventiladores de los paneles laterales de ambos lados, el cable RFID del lado derecho, el cable de alimentación, el cable Ethernet, el bus de comunicación, el bus de la cadena de arrastre del cabezal, los dos cables de las tiras LED y cortá los precintos. Por último, sacá la pantalla.
Nota: No cortes ningún cable. Después de cortar los precintos, fijate bien que ningún cable haya quedado dañado. Si ves alguno roto, contactate con soporte (cs@creality.com) para pedir el repuesto.

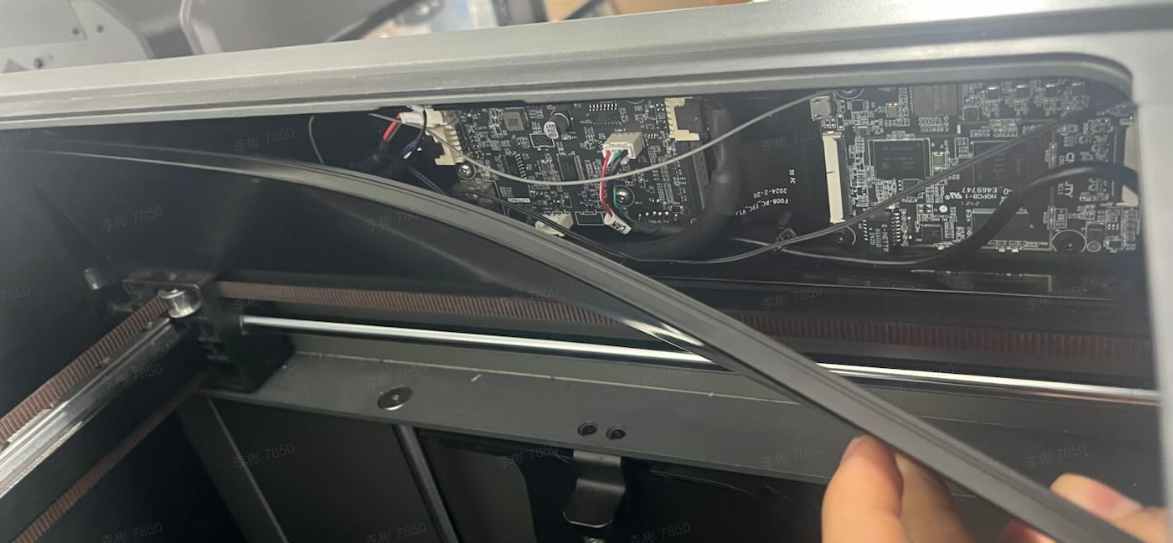

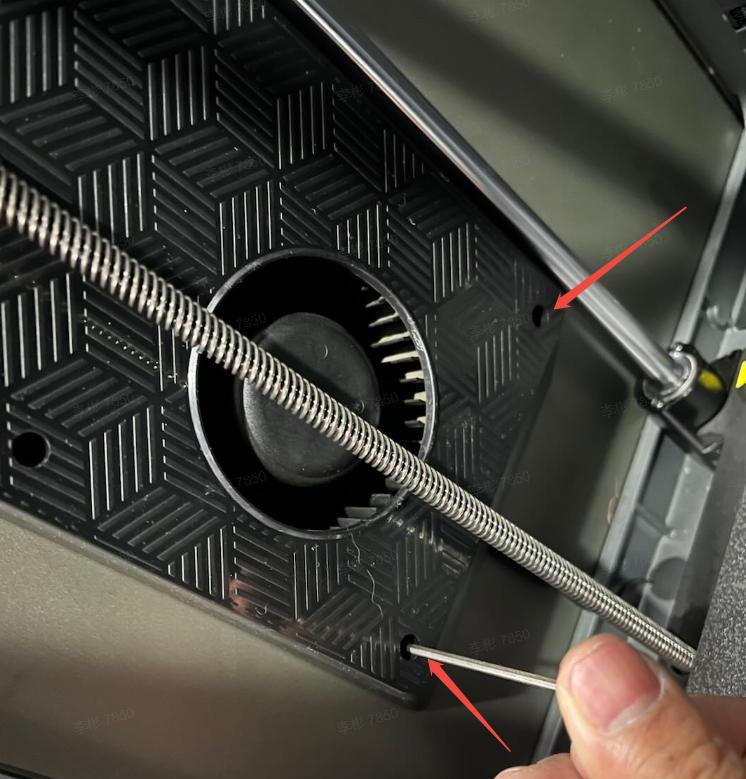

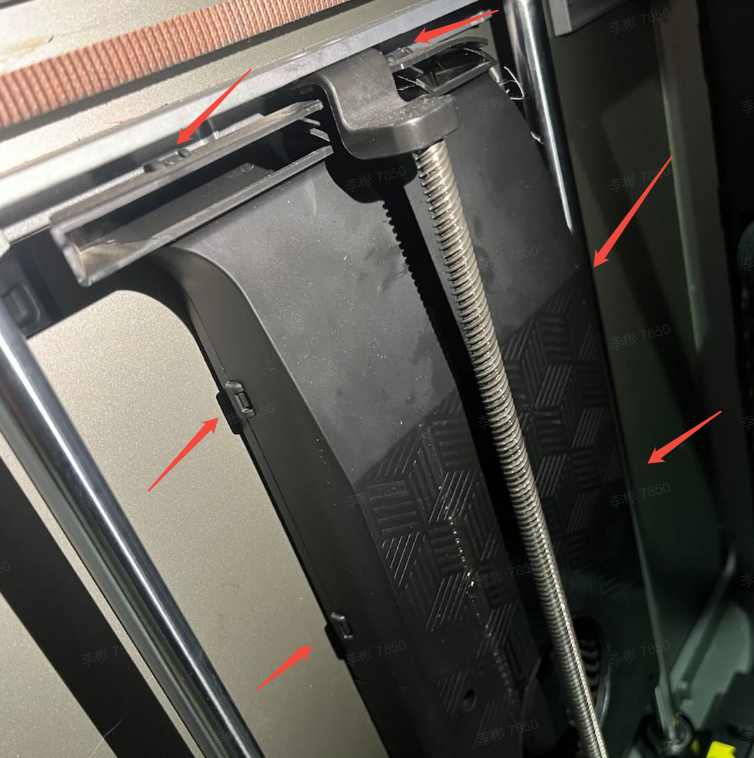

Primero, sacá los 4 tornillos que sujetan los ventiladores auxiliares de ambos lados. Después, aflojá las 6 trabas para dejar la tapa del ventilador suelta. Usá el cubo o cilindro impreso previamente (o una maderita, para repartir mejor la fuerza) y dale unos golpes suaves con el martillo para aflojar el panel lateral, haciendo que el adhesivo ceda y se despegue.
2. Retirar el conjunto del nozzle y el marco superior
Sacá los 3 tornillos de ambos lados del nozzle, retirá el conjunto del nozzle y desconectá el tubo PTFE. Sacá la correa (te conviene sacarle una foto antes para acordarte de qué lado va cada parte y cuántos dientes sobran arriba y abajo; así te queda igual cuando vuelvas a armar).
Sacá primero el panel trasero y después retirá los tornillos que unen los marcos superior e inferior en los cuatro lados de la máquina.
Al mismo tiempo, sacá los tornillos de montaje de la placa del marco superior y un tornillo de la parte frontal. Por último, sacá los 4 tapones de goma de arriba del marco superior y retirá los 4 tornillos que están adentro.
Desconectá los cables de los motores X/Y, el motor del tensor y el terminal de la galga extensiométrica del tensor.
3. Sacar el marco superior y cambiar el módulo correspondiente
Cambiá las partes según cuál sea el módulo que falla: conjunto tensor delantero derecho (SKU: 2102013344), conjunto tensor delantero izquierdo (SKU: 2102013345), conjunto del motor del eje X (SKU: 2102013352), conjunto del motor del eje Y (SKU: 2102013353), soporte derecho del eje X (SKU: 2102013346) o soporte izquierdo del eje X (SKU: 2102013343).
Nota:
1. Los soportes izquierdo y derecho del eje X están agarrados al tubo de la guía lineal. Tenés que sacar los dos tornillos de los extremos más alejados de cada lado de la guía.
2. Para sacar los conjuntos tensores delanteros (izquierdo o derecho), tenés que sacar los tornillos del lado del módulo del eje Y.
4. Instalar el marco superior y pasar la correa
Primero acomodá el eje óptico Y con los tensores delanteros izquierdo y derecho, y presentalos en el marco superior con los tornillos (no los aprietes a fondo así tenés juego para armar). Una vez puestos, meté el eje X en el eje óptico y por último ajustá bien el conjunto de los motores X/Y.
Primero enganchá una punta de la correa y pasala por el mismo recorrido que tenía antes. Cuando enganches la otra punta, fijate que te quede la misma cantidad de dientes sobrando en ambos extremos. Hacé exactamente lo mismo con la otra correa.
5. Fijar el marco y el conjunto del nozzle
Una vez armado el marco superior, encajalo en la columna central de la impresora.
Ojo: Cuidado con no romper el filamento.
Después de colocarlo, pasá todos los cables de la placa trasera por el conjunto del motor X uno por uno, conectá los terminales y agarralos con precintos. Si dudás, fijate en el diagrama de cableado eléctrico de la K2 Plus.
Cuando ya tengas el marco superior instalado, ajustá los tornillos de fijación y los cables de los motores en la chapa trasera. Después montá el conjunto del nozzle en el patín del eje X. Apretá bien los tornillos, acomodá el cable del ventilador del heat break e insertá el tubo PTFE.
