Guía de reemplazo del cortador de filamento del cabezal serie i7

En esta guía vas a encontrar los pasos detallados para cambiar el cortador de filamento del cabezal de la serie i7. Seguí las instrucciones con cuidado para asegurar el correcto mantenimiento de tu equipo y evitar problemas en la impresión.

Cortador de filamento del cabezal i7

El cortador de filamento está instalado en el lado izquierdo del conjunto de extrusión. Cuando el cabezal se mueve hacia el extremo izquierdo, el brazo del cortador se activa mediante un mecanismo de palanca que empuja la cuchilla interna para cortar el filamento. Después del corte, el componente vuelve solo a su posición original gracias a la fuerza de un imán integrado.

Cuándo reemplazarlo

• Si el cortador está dañado o perdió el filo.
• Si el corte del filamento es anormal (se recomienda correr primero la función de detección del cortador).
• Se recomienda realizar el cambio después de seis meses de uso.

Herramientas necesarias

• Nuevo cortador de filamento para cabezal i7.
• Pinzas o cualquier llave Allen.

Preparación de seguridad

• Apagá la impresora y desenchufá el cable de alimentación.
• Antes de empezar, asegurate de que el hotend y la cama caliente se hayan enfriado por completo para evitar quemaduras accidentales.

Pasos para el reemplazo

Retirar el cortador viejo

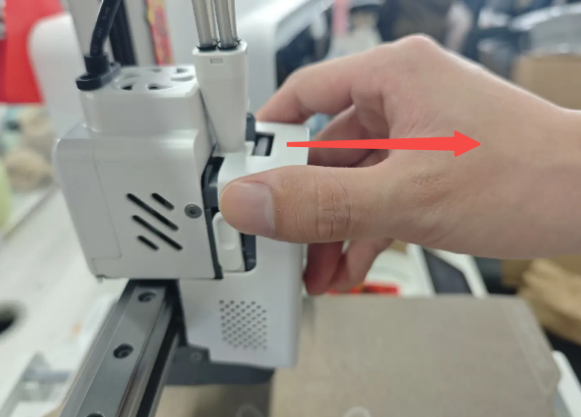

1. Sacá la tapa frontal del cabezal para exponer el conjunto interno.

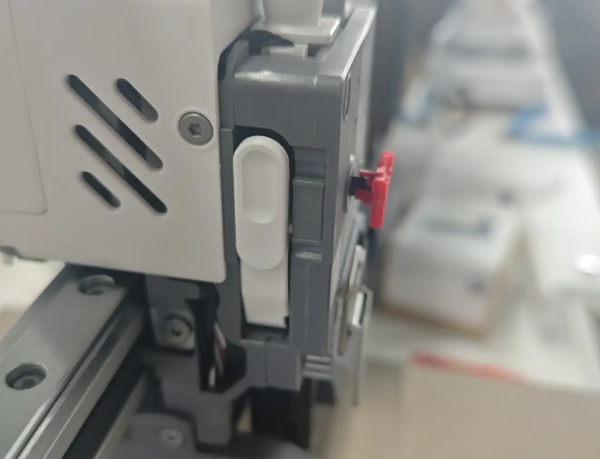

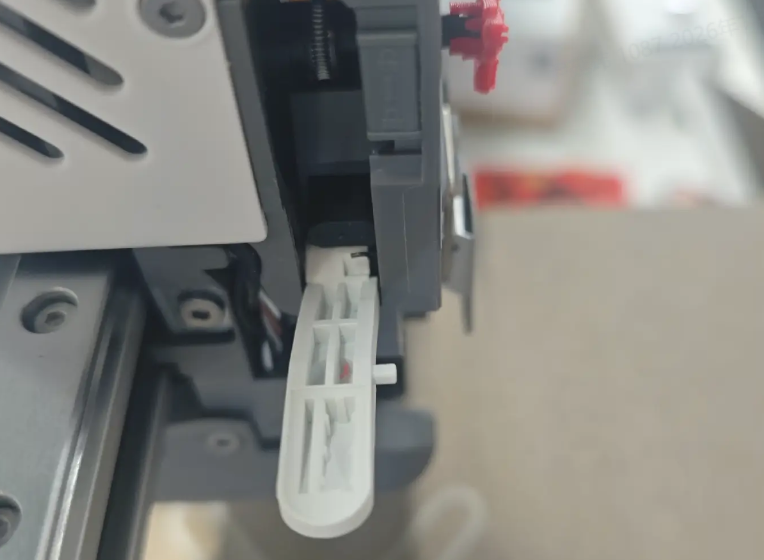

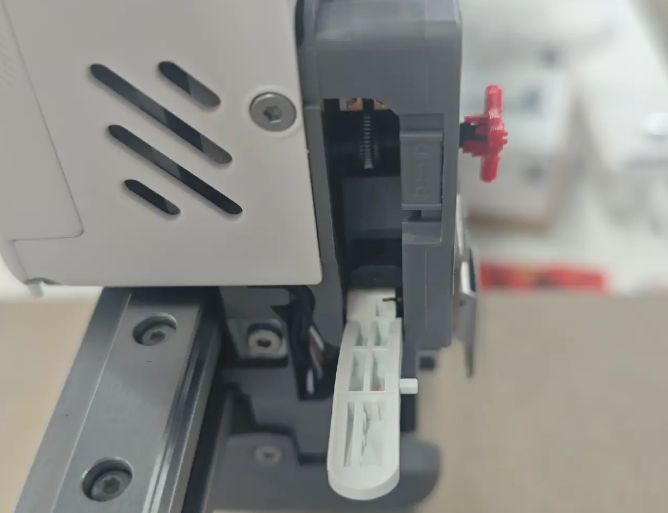

2. Ubicá la traba que está frente al brazo del cortador, en el lado izquierdo. Empujá la traba hacia arriba y el brazo se va a abrir automáticamente.

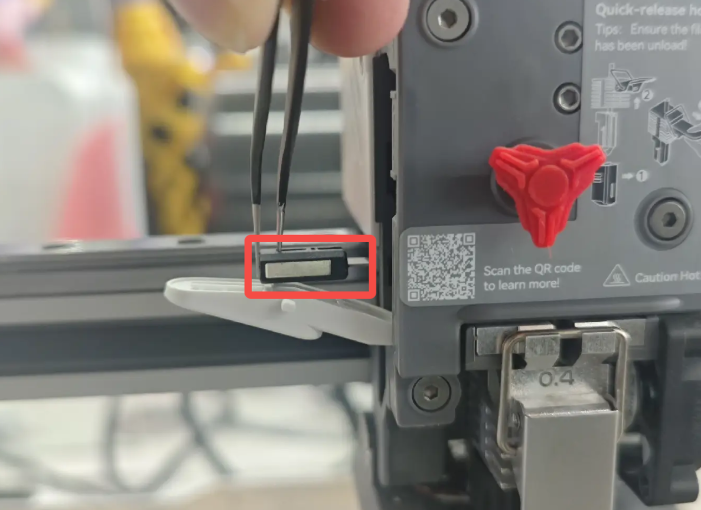

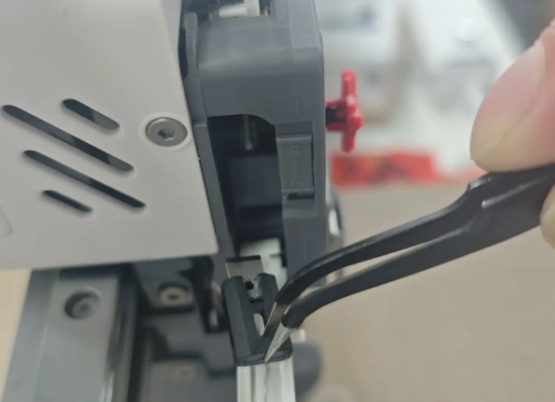

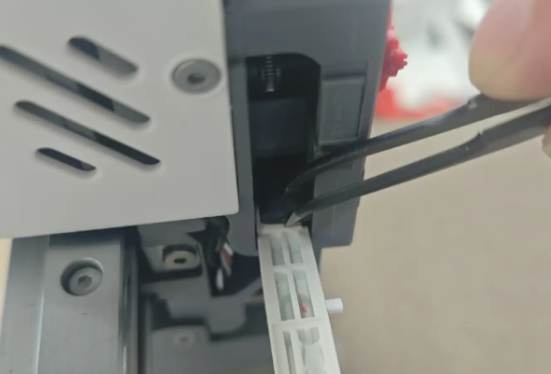

3. Usando pinzas o una llave Allen, deslizá el cortador hacia la izquierda desde la parte trasera. Atención: La cuchilla está muy afilada, manejala con cuidado para no lastimarte.

Instalar el cortador nuevo

1. Prepará el cortador nuevo y fijate que el lado que tiene el imán mire hacia adelante.
2. Insertá el cortador en su posición original. La fuerza magnética lo va a terminar de acomodar en su lugar.

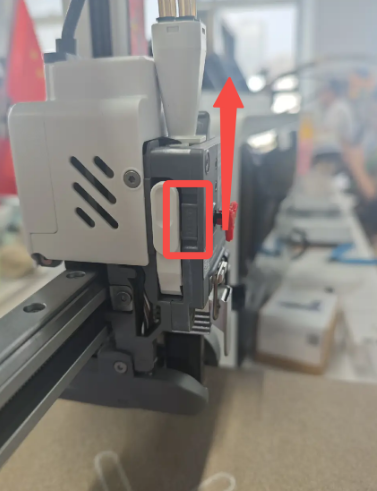

3. Empujá la traba del brazo hacia arriba, volvé a colocar el brazo en su posición y soltá la traba para que quede bien firme.

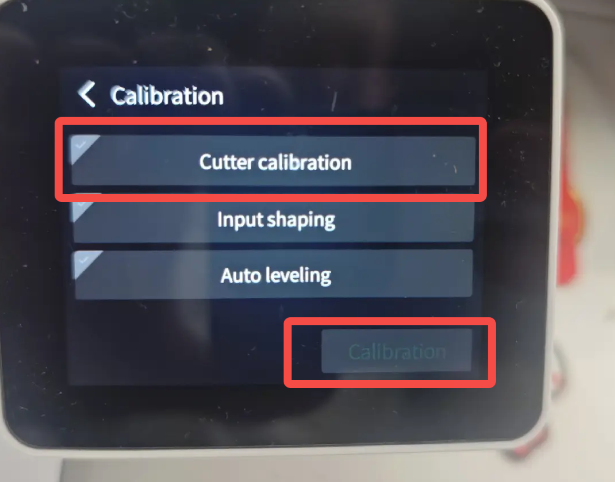

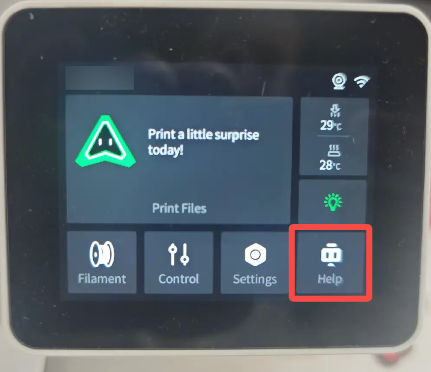

4. Es recomendable ejecutar la detección del cortador para confirmar que quedó en la posición óptima.

Galería de referencia

Fuente: Adaptado al español desde el wiki oficial Creality (licencia CC BY-SA). Revisión técnica por equipo Breva.
