El tubo de PTFE es un componente esencial en las impresoras 3D, ya que se encarga de guiar el filamento hasta el cabezal. Para asegurar ambos extremos del tubo, se utilizan conectores especiales llamados Pneumatic Fitting. En esta guía te mostramos cómo instalarlos y sacarlos correctamente, además de explicarte cómo funcionan.
Cómo instalar el tubo de PTFE

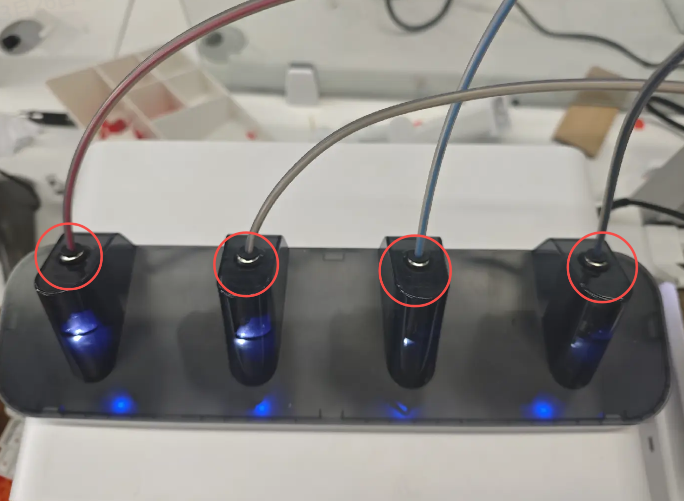

Fijate en las instrucciones de la Guía de inicio rápido y prepará el tubo de PTFE junto con la impresora o los accesorios que vayas a conectar (en este ejemplo usamos el CFS lite y la SPARKX i7). Insertá el tubo en el Pneumatic Fitting empujando con firmeza hasta que haga tope y no entre más. Una vez puesto, tirá suavemente hacia afuera un par de veces para confirmar que quedó bien trabado; si ves que se sale, es posible que el conector esté dañado y tengas que cambiarlo.
Cómo sacar el tubo de PTFE

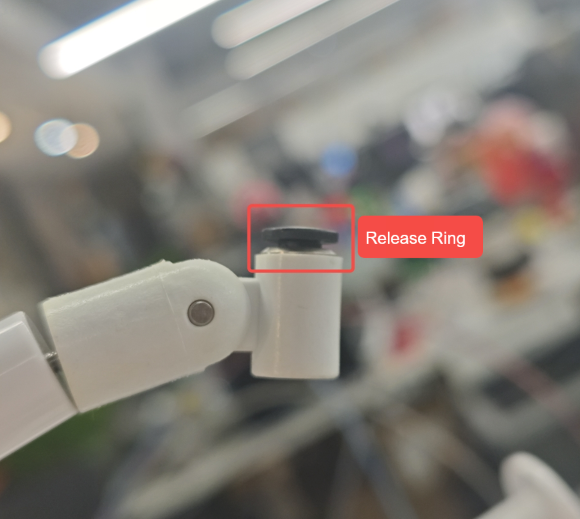

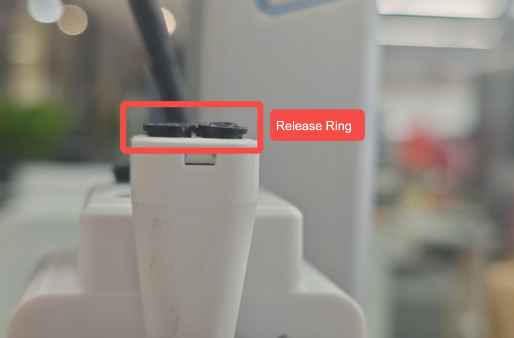

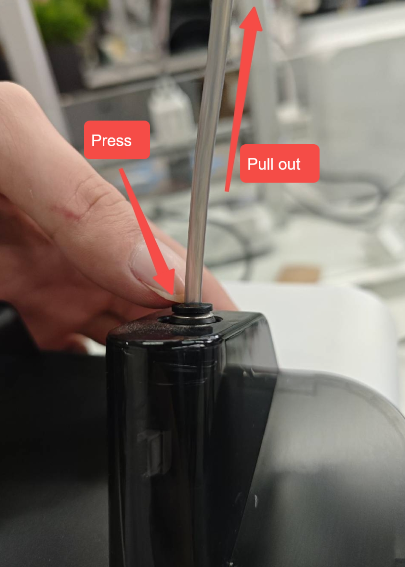

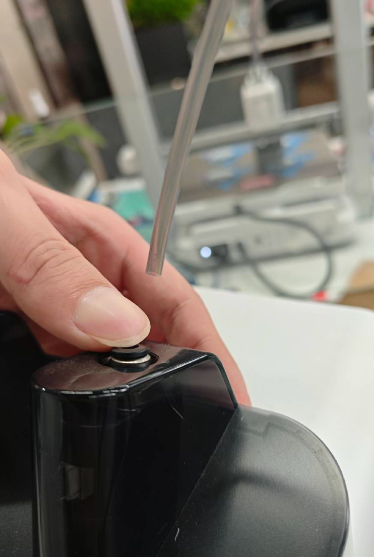

Nota importante: nunca saques el tubo tirando a la fuerza, porque podés romper el mecanismo interno y dejarlo inservible. El Pneumatic Fitting tiene un anillo elevado que, al presionarlo hacia abajo, libera el tubo. Usá una mano para mantener apretado ese anillo de liberación mientras que con la otra tirás del tubo hacia afuera.

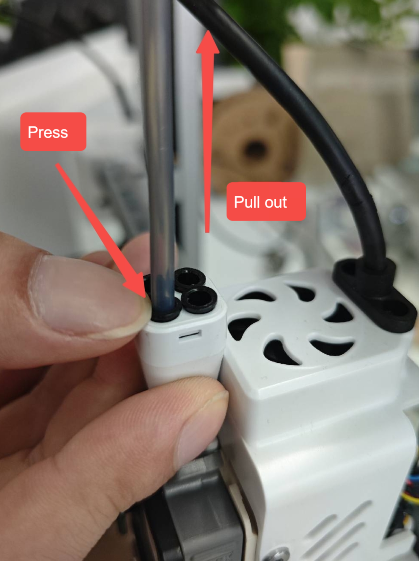

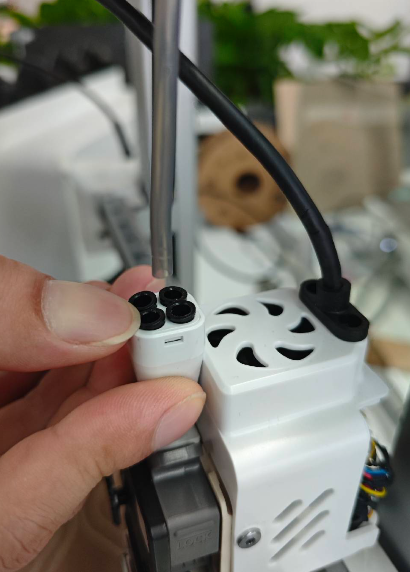

El procedimiento es el mismo para el Toolhead Manifold, aunque el conector ahí es más chico. Si te cuesta hacerlo con los dedos, podés usar alguna herramienta de ayuda o pedirle a alguien que te dé una mano. Para que sea más fácil, tenés disponible este modelo para imprimir: SPARKX i7 PTFE Tube Removal Tool.
¿Qué es un Pneumatic Fitting?
Este componente se usa muchísimo en la impresión 3D para sujetar el tubo de PTFE. Sus principales ventajas son que no necesitás herramientas para la instalación (solo empujás para ponerlo y presionás para soltarlo), ofrece una gran fuerza de sujeción que evita que se afloje con las retracciones constantes y centra el tubo automáticamente para que el filamento pase sin trabas.
Estructura de un Pneumatic Fitting
Su diseño es simple pero muy efectivo y tiene cuatro partes clave: el cuerpo (de metal o plástico) con rosca para montarlo en la máquina, una garra con dientes metálicos que permiten que el tubo entre pero no que salga, un anillo de sellado de goma o silicona para un ajuste firme, y el anillo de liberación que expande la garra al presionarlo para soltar el tubo.
Pneumatic Fittings en la SPARKX i7

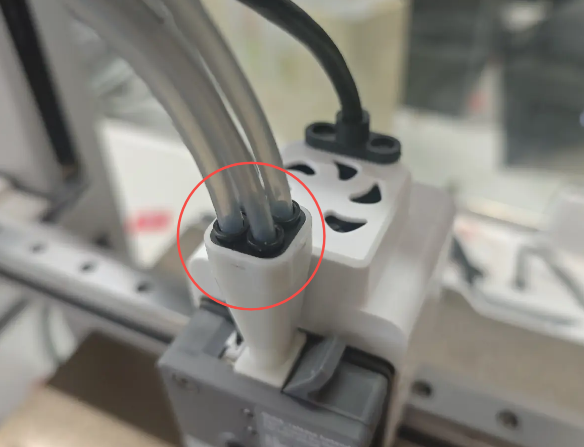

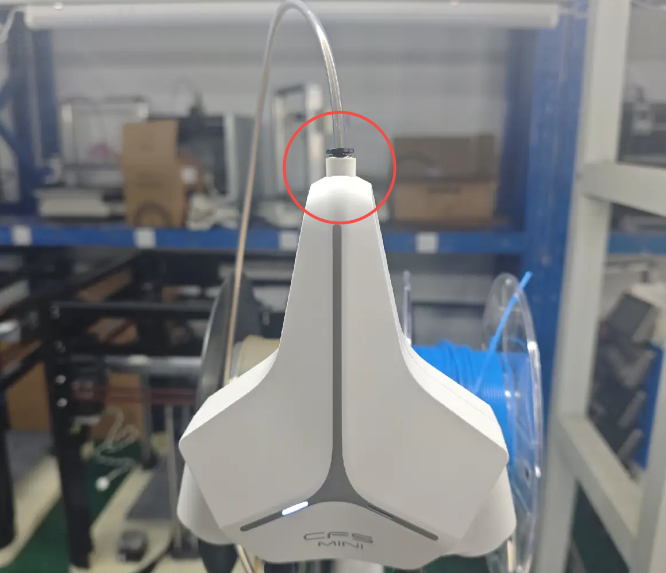

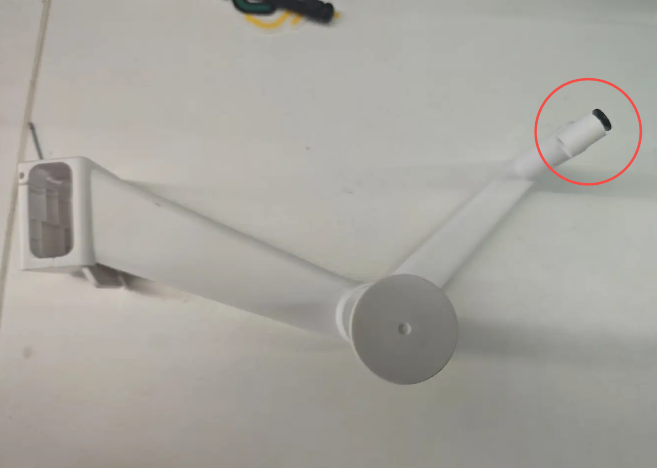

La serie SPARKX i7 utiliza dos tamaños de conectores: los Pneumatic Fitting más grandes están ubicados en el soporte del carretel, el CFS lite y el CFS mini. Por otro lado, los más chicos se encuentran instalados sobre el Toolhead Manifold.
