El i7 Autofill Combo viene en dos versiones de embalaje distintas. Fijate de elegir la guía de desembalaje que corresponda según el paquete que te llegó. En esta sección te mostramos el paso a paso para la versión desarmada del i7 Autofill Combo.
Tutorial en video
Mirá el video para seguir el proceso paso a paso.
Desembalaje y retiro de accesorios
Abrir la caja exterior
Usá una tijera para cortar la cinta en la parte superior y abrí la caja.
Gantry

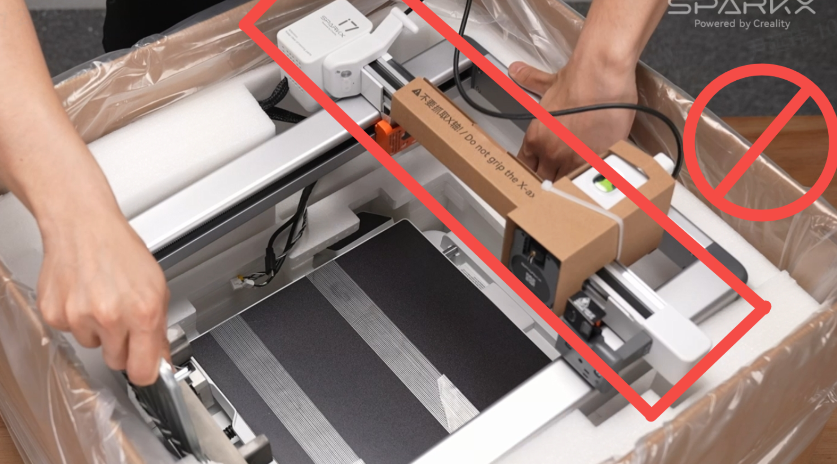

Sacá los cuatro cartones protectores, abrí la bolsa antihumedad y retirá toda la espuma superior junto con los accesorios. Agarrá el Gantry por la parte de arriba, levantalo para sacarlo y apoyalo en la mesa. ¡Ojo! No lo agarres del eje X cuando saques el Gantry.
Base

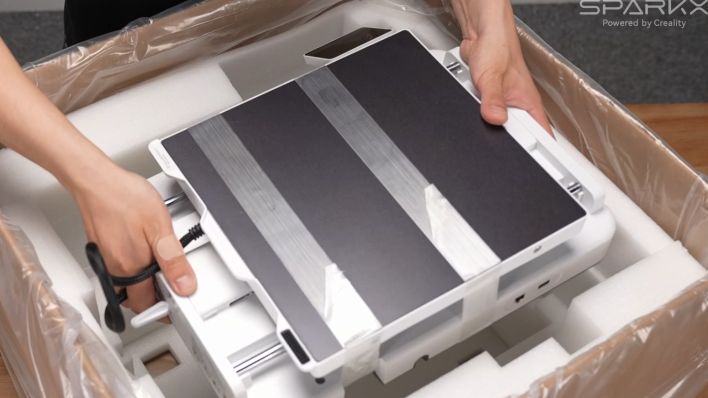

Retirá la espuma de la base y levantala con las dos manos para sacarla.
Otros accesorios

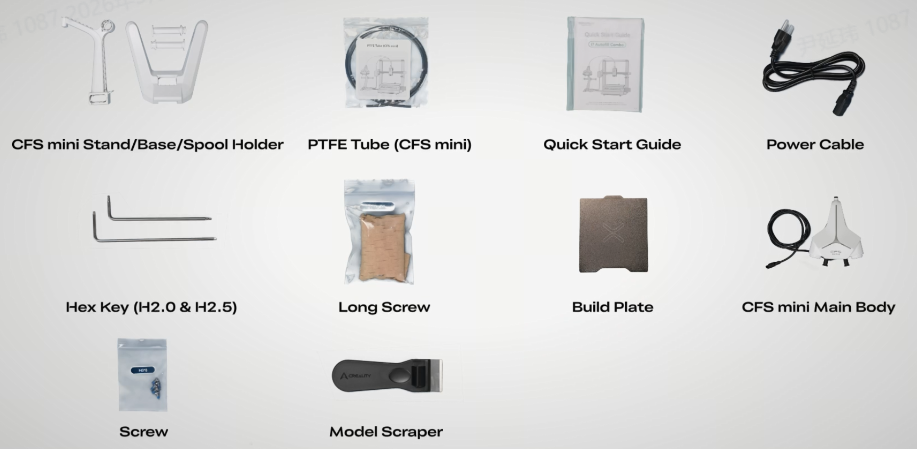

Lista de accesorios incluidos en el paquete.
Instalación del i7 y el portacarretel
Instalar el Gantry y la base

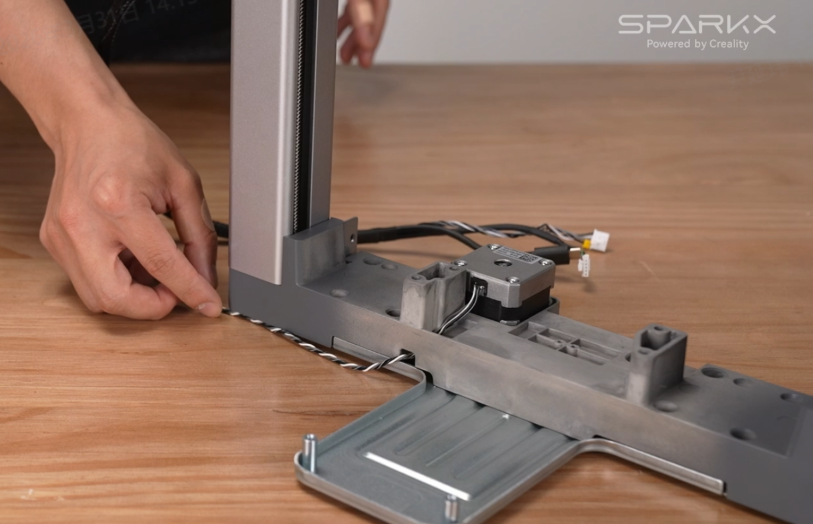

Poné el Gantry derecho sobre la mesa. Acordate de correr los cables de abajo para no apretarlos cuando instales la base. Sacá toda la cinta de la base. Incliná la base a un ángulo de 45° e insertala en el Gantry. Alineá las ranuras de ambos lados, bajala y fijate que quede bien instalada.

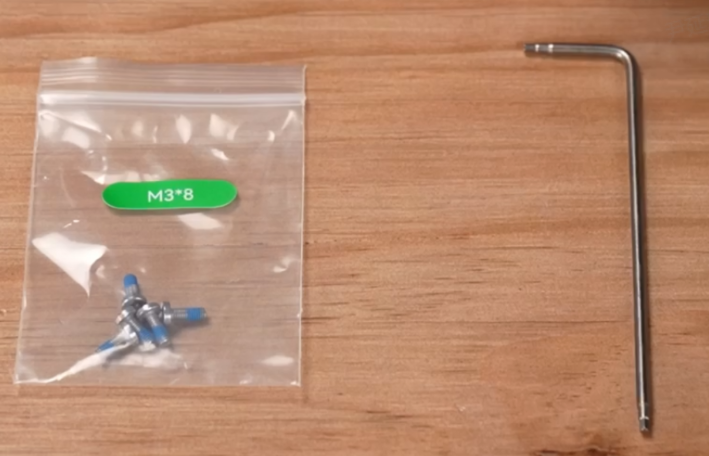

Agarrá los tornillos más cortos del kit de accesorios y usá una llave Allen (H2.0) para ajustar ambos lados del Gantry.

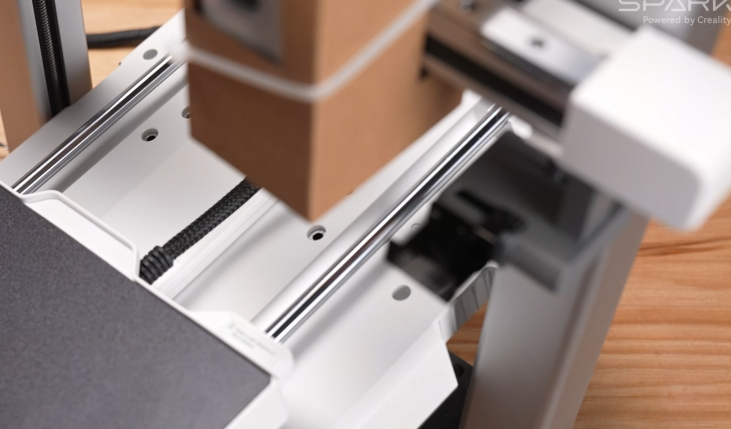

Mové la cama caliente hacia el frente de la máquina. Usá una llave Allen (H2.5) para instalar los tornillos largos en los ocho agujeros como se muestra. Después, mové la cama hacia atrás e instalá los dos tornillos que faltan.
Conectar el cable del cabezal

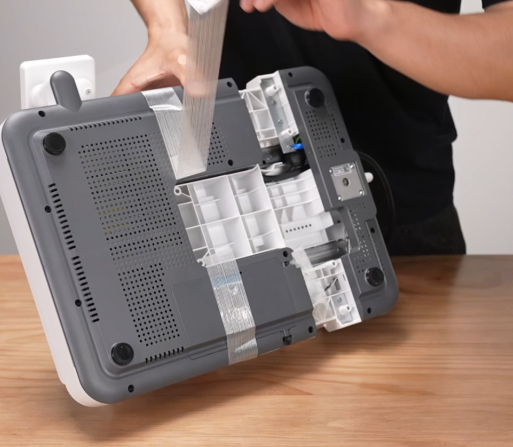

Acostá la máquina sobre su lado izquierdo para que se vea el fondo. Abrí la tapa de la base y conectá cada terminal (cada conector solo encaja en su puerto correspondiente, no lo fuerces).
Después de conectar, pasá los cables por las ranuras, cerrá la tapa de la base y poné la máquina derecha otra vez.
Armar el portacarretel e instalar el CFS Mini
Sacá las piezas del portacarretel. Alineá los dos rodillos con las ranuras correspondientes y giralos hasta que traben.
Instalá la base del portacarretel y asegurá los clips (fijate bien la dirección de instalación). Después, agarrá el CFS Mini y deslizalo en el soporte hasta que quede fijo.
Usá la ranura para cables del soporte para asegurar el cable de comunicación y conectalo al puerto 485 del lado izquierdo de la impresora. Por último, conectá el tubo PTFE.
Preparación previa al encendido
Desbloquear el eje X

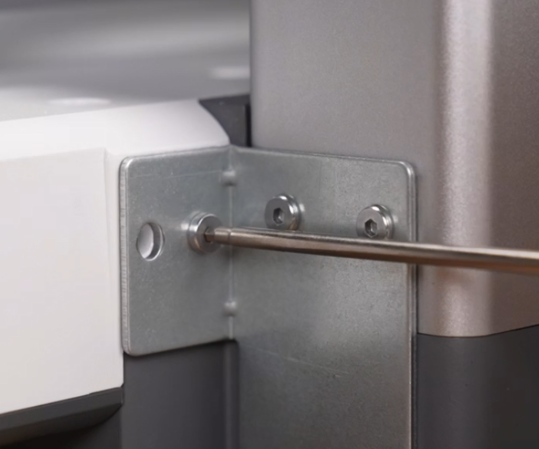

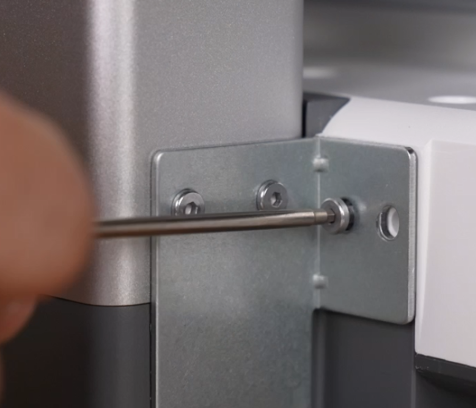

Usá una llave Allen (H2.0) para sacar los cuatro tornillos del soporte de transporte del eje X, y después retirá el soporte y la cinta. Cortá los precintos del eje X y sacá el cartón protector.
Colocar la build plate
Sacá la placa i7 Dual-Texture PEI y alineala con las ranuras de la cama caliente.
Conectar el cable de alimentación
Sacalo y conectá el cable de alimentación, después dale al interruptor para encenderla.
Autochequeo al encendido
Seguí las instrucciones en pantalla para completar la guía de inicio y el autochequeo.
Una vez terminado el autochequeo, ya podés empezar a usar la impresora. Si es la primera vez que la usás, fijate en la guía de primera impresión del i7 (usando CFS Mini).
Fuente: Adaptado al español desde el wiki oficial Creality (licencia CC BY-SA). Revisión técnica por equipo Breva.
