En esta guía te explicamos paso a paso cómo cambiar el engranaje del extruder de la serie SPARKX i7. Es un mantenimiento sencillo que te va a asegurar que la extrusión y retracción del filamento funcionen bárbaro.
Video de operación
Reemplazo del engranaje de extrusión i7
Engranaje del extruder
El engranaje del extruder es una pieza clave que controla la extrusión y retracción del filamento. Está compuesto por el engranaje conducido y el brazo tensor (Idler Arm). El motor del extruder mueve el engranaje activo que, junto con el engranaje del brazo tensor, aprietan el filamento para empujarlo hacia abajo o tirarlo hacia arriba.
Cuándo reemplazarlo
Cuando el engranaje del extruder esté dañado o si te lo recomendó el equipo de posventa de Creality.
Herramientas necesarias
Llave Allen H2.0 y pinzas.
Preparación de seguridad
Apagá la impresora y desenchufá el cable de alimentación. Antes de meter mano, fijate que el hotend y la cama caliente estén fríos para evitar quemaduras accidentales.
Preparación
Hacé una retracción del filamento antes de empezar para que el conjunto del extruder esté vacío, así el reemplazo te resulta mucho más fácil.
Retirá el engranaje del extruder viejo
Sacá el tubo de PTFE del distribuidor del cabezal presionando el acople neumático y tirando del tubo hacia afuera. Retirá la cubierta frontal del cabezal para dejar expuesto el conjunto y sacá el ornamento rotativo.

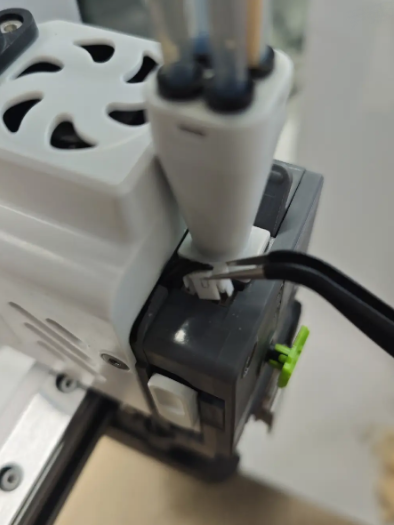

Usá las pinzas para desconectar el terminal superior que va al sensor del cortador. Abrí el brazo tensor y usá la llave Allen H2.0 para sacar los tornillos como se ve en el diagrama; después retirá el brazo tensor.

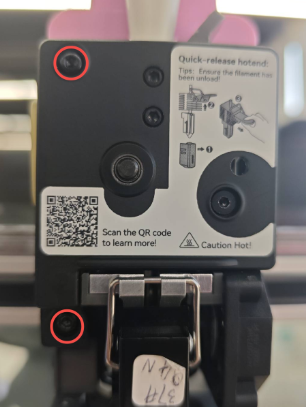

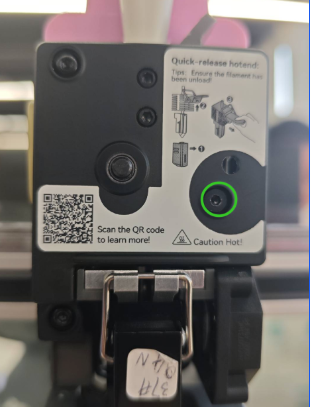

Seguí con la llave Allen H2.0 para sacar los tornillos que sujetan la cubierta frontal del extruder y quitala. Con la tapa afuera, el engranaje negro del extruder queda a la vista y lo podés sacar directamente.
Instalá el nuevo engranaje del extruder
Prepará el nuevo engranaje del extruder. Colocalo en su posición original, volvé a poner la cubierta frontal del extruder y ajustala con sus tornillos.
Instalá el nuevo brazo tensor en la posición indicada usando los tornillos para fijarlo. Cerrá el brazo tensor y volvé a conectar el terminal de arriba.
Volvé a poner el ornamento rotativo y la cubierta frontal del cabezal, y después reinsertá el tubo de PTFE. La impresora ya está lista para que la sigas usando.
