Esta guía detalla los pasos necesarios para sustituir el ventilador de capa en las impresoras de la serie i7. Seguí las instrucciones con atención para garantizar un montaje preciso y mantener el rendimiento óptimo de tu equipo.
Video de funcionamiento
El procedimiento de reemplazo es relativamente complejo. Te recomendamos firmemente mirar el video tutorial completo o revisar esta Wiki antes de empezar.
Como el conjunto calefactor del hotend y el conjunto del ventilador de capa están relacionados, podés usar esta guía como referencia para cambiar ambos componentes.
Reemplazo del conjunto calefactor del hotend y ventilador de capa de la i7
Componentes del ventilador de capa i7
Herramientas necesarias
- Llave hexagonal H2.0
- Pinzas
Preparación de seguridad
- Apagá la impresora y desenchufá el cable de corriente.
- Antes de operar, asegurate de que el hotend y la cama caliente se hayan enfriado por completo para evitar quemaduras.
Procedimiento de reemplazo
Para facilitar la operación, se recomienda retirar primero el conjunto del cabezal. Los siguientes pasos se basan en el desmontaje del cabezal completo.
1. Retirar el conjunto del cabezal
- Retiramos el tubo de teflón del colector del cabezal. Presioná el acople neumático para liberar y tirar del tubo hacia afuera.
- Sacá la tapa frontal del cabezal, luego retirá la funda del hotend y extraé el hotend de liberación rápida. No operes a altas temperaturas para evitar quemaduras.

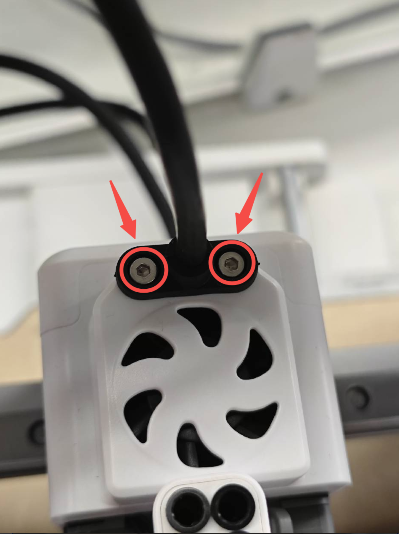

- Desatornillá los dos tornillos en la parte superior del cabezal y desconectá el cable de datos del cabezal.

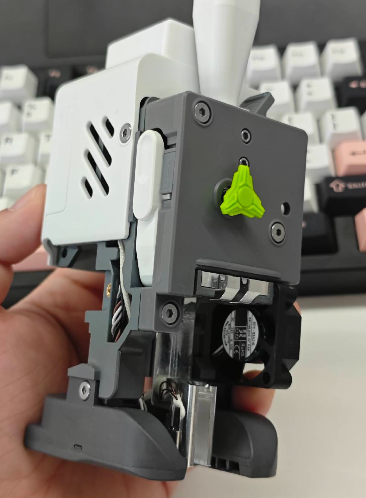

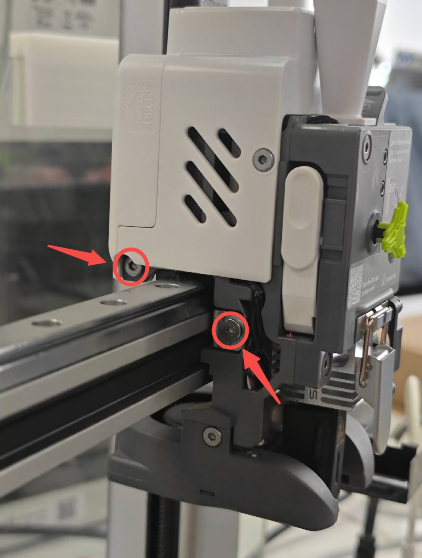

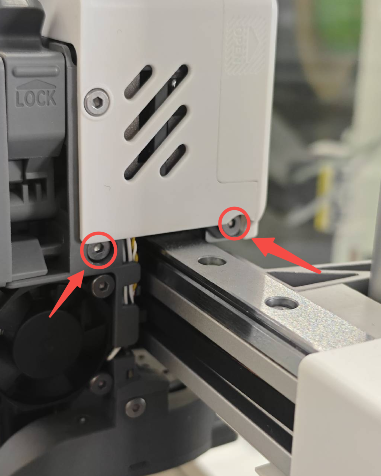

- Desatornillá los cuatro tornillos a ambos lados del cabezal y retirá el conjunto completo.

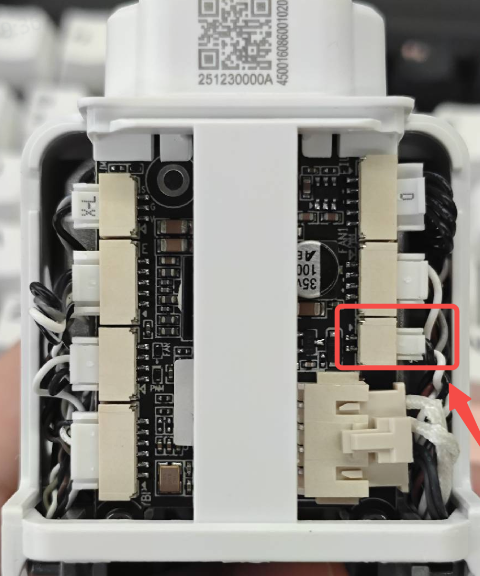

- Sacá la tapa trasera del cabezal para exponer la placa del cabezal, luego desconectá el conector del ventilador de enfriamiento del extruder.

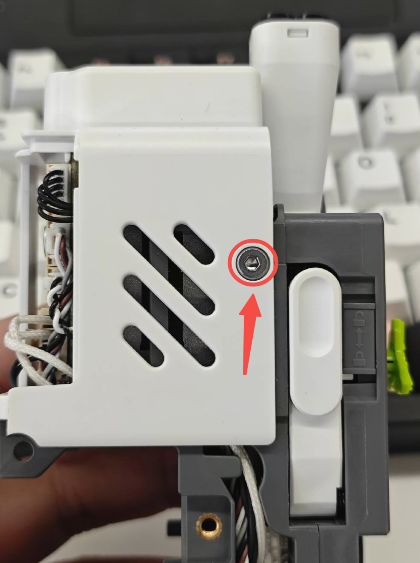

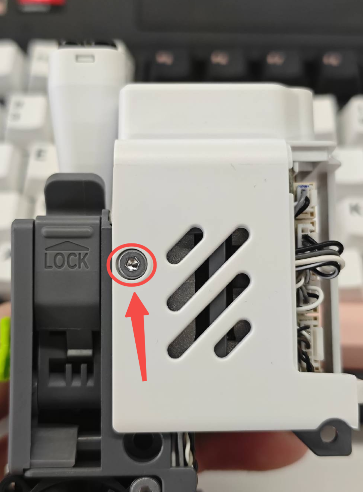

- Usá una llave hexagonal H2.0 para quitar los dos tornillos a ambos lados de la carcasa trasera y levantá la tapa trasera del cabezal.
2. Retirar el conjunto calefactor del hotend y el ventilador de capa

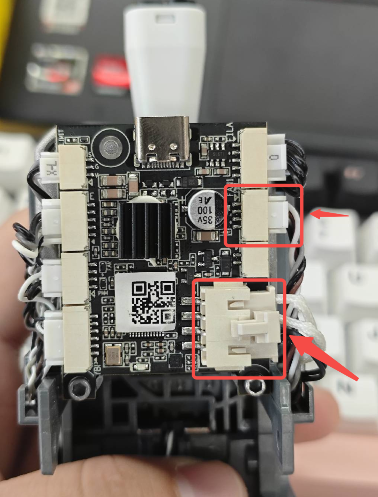

- Como se muestra en la imagen, desenchufá los conectores del conjunto del ventilador de capa y del conjunto calefactor del hotend, luego retirá con cuidado los cables de la ranura de cables.

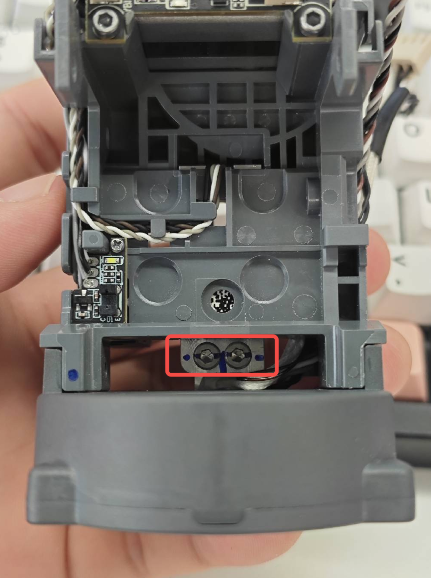

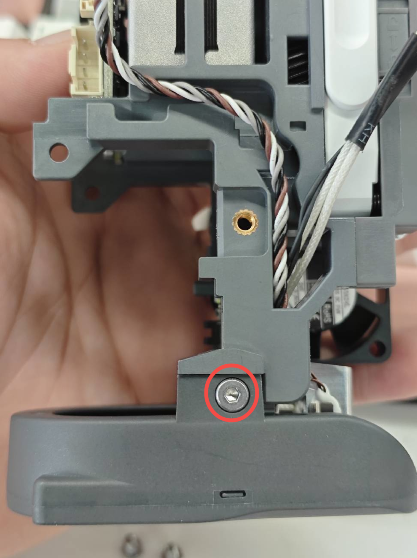

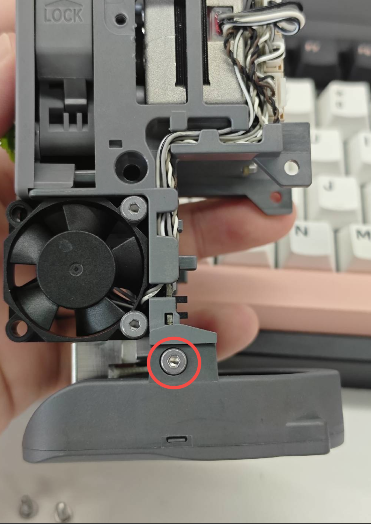

- Desatornillá los dos tornillos en la parte posterior del conjunto calefactor del hotend para aflojarlo. Desatornillá los dos tornillos a ambos lados del conjunto del ventilador de capa para aflojarlo.
- Una vez que ambos componentes estén flojos, retirá el conjunto calefactor del hotend con facilidad. No te olvides del bloque aislante y las arandelas de los tornillos del conjunto calefactor.
3. Instalar el nuevo ventilador de capa

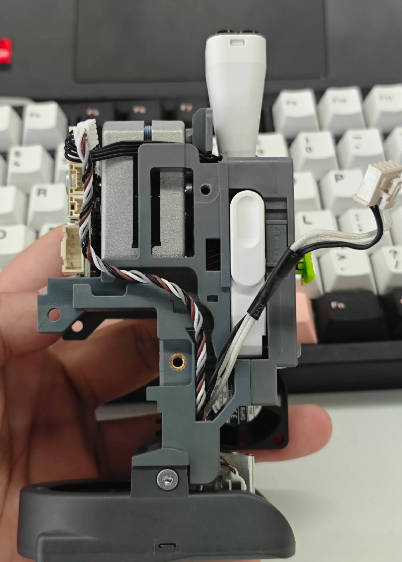

- Pasá el cable del nuevo conjunto del ventilador de capa a través del orificio lateral y organizá el cableado.
- Instalá el conjunto calefactor del hotend, pasando su cable por la abertura lateral; organizá los cables por separado y asegurate de que el bloque aislante esté colocado.
- Asegurá el conjunto del ventilador de capa y el conjunto calefactor del hotend con los tornillos. No aprietes del todo los tornillos del conjunto calefactor en esta etapa.
- Instalá el hotend de liberación rápida nuevamente en el cabezal, bloquealo en su lugar y recién ahí apretá a fondo los dos tornillos del conjunto calefactor del hotend.
- Colocá el ventilador en su posición y ajustá los dos tornillos de fijación.
- Acomodá todos los cables en la ranura correspondiente y conectalos a los puertos de la placa del cabezal.
- Volvé a instalar la tapa trasera del cabezal, reconectá el ventilador de enfriamiento del extruder y asegurá la carcasa con los tornillos.
4. Reinstalar el conjunto del cabezal
- Volvé a montar el conjunto del cabezal en el eje X de la i7 y aseguralo con los tornillos.
- Reinstalá la funda del hotend y la tapa frontal del cabezal para finalizar el reemplazo.
Después del reemplazo, se recomienda realizar una calibración automática para asegurar un rendimiento óptimo: Guía de calibración automática SPARKX i7.
