En esta guía vas a encontrar los pasos detallados para sustituir el módulo de detección de filamento y el sensor del cortador en los equipos de la serie i7. Es un proceso fundamental para asegurar que la impresora detecte correctamente cuando se acaba el material o se realiza un corte.
Herramientas necesarias
Para realizar el cambio vas a necesitar una llave hexagonal y el nuevo módulo de detección de rotura de filamento.
Pasos para el desarmado

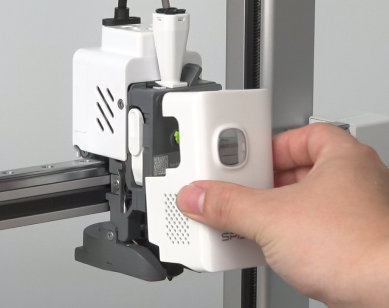

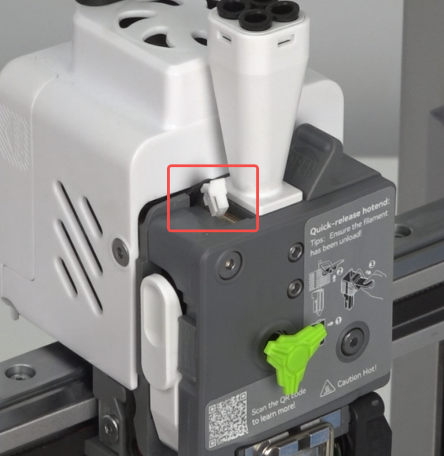

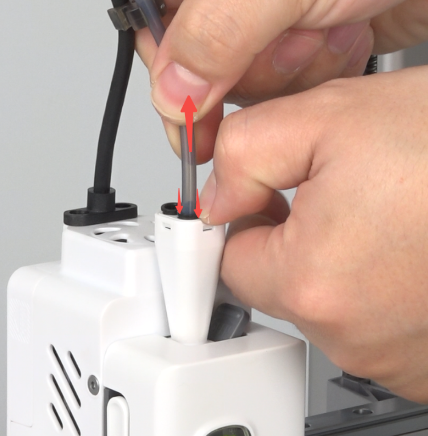

Antes de empezar con el reemplazo, asegurate de retirar el filamento del extruder. Primero, presioná el conector y sacá el tubo PTFE; después, retirá la tapa frontal del cabezal y desconectá el cable del sensor de filamento y cortador.

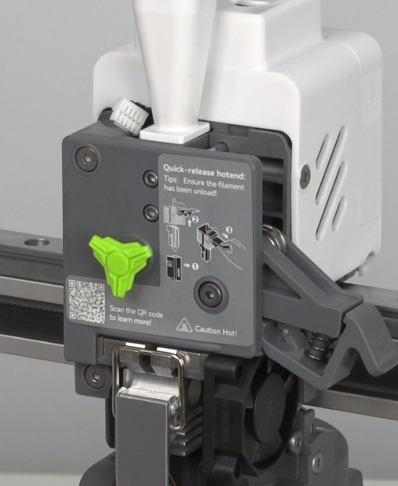

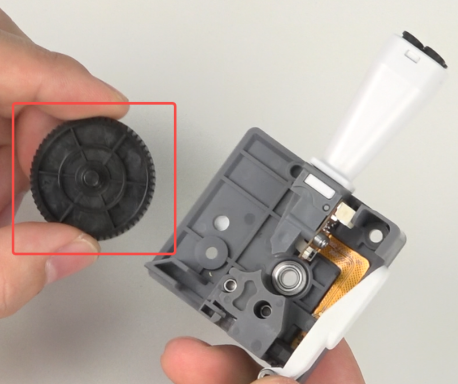

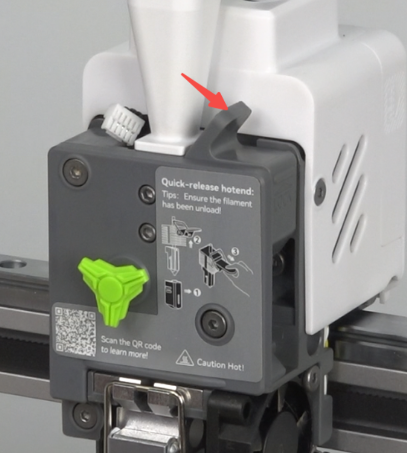

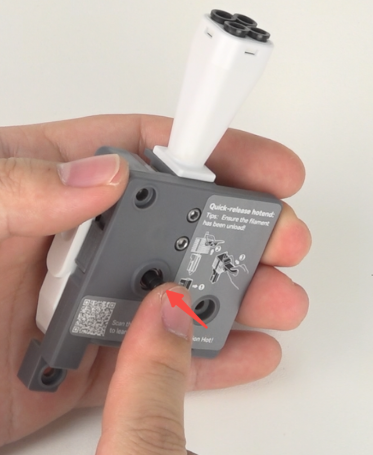

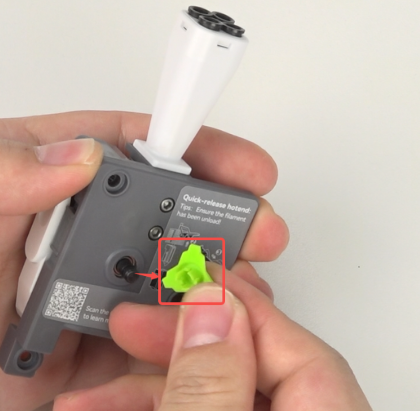

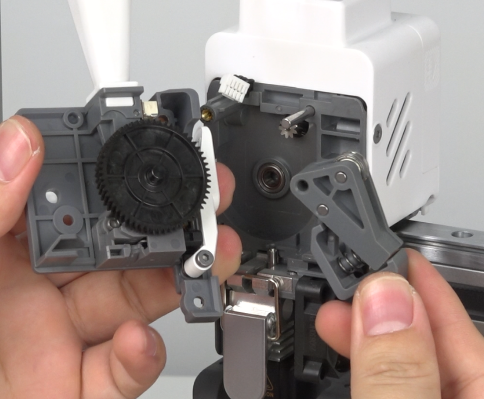

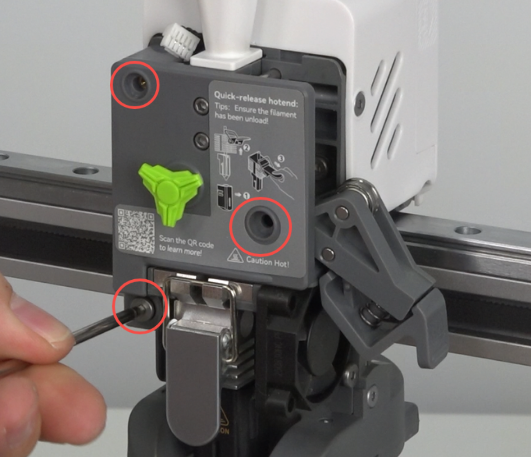

Abrí la palanca del extruder y usá la llave hexagonal para sacar los 3 tornillos que sujetan la tapa frontal. Una vez que retires la tapa y la palanca, sacá el dial chico y el engranaje grande presionando el eje del engranaje con el dedo índice.

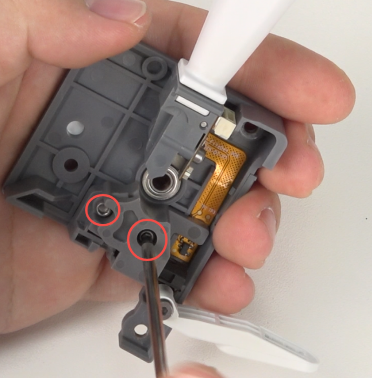

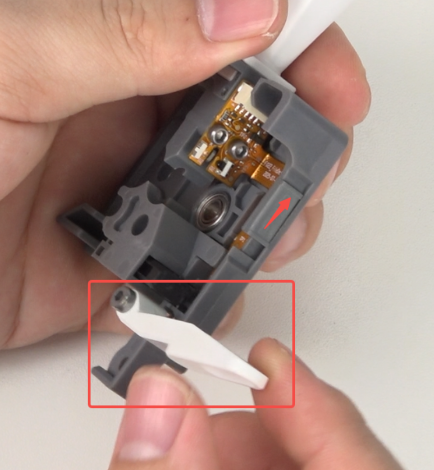

Para liberar el sensor, empujá el deslizador hacia arriba para destrabar la varilla de empuje del cortador. Desatornillá los 2 tornillos del bloque alimentador inferior para retirarlo y, finalmente, sacá los 2 tornillos que sujetan el módulo de detección para remover el sensor viejo.
Pasos para la instalación
Tomá el sensor nuevo y doblá la chapita metálica 90 grados. Ubicalo en la parte frontal del extruder, fijándote de alinear bien los postes de posicionamiento, y ajustá los 2 tornillos de sujeción del módulo.
Volvé a colocar el bloque alimentador inferior y ajustá sus 2 tornillos con la llave hexagonal. Cerrá la varilla de empuje del cortador y bajá el deslizador para trabarla.
Insertá el engranaje grande pasando el eje por el rodamiento y volvé a poner el dial chico. Antes de cerrar, acomodá bien los cables del sensor para evitar que se muerdan o se dañen al instalar la tapa frontal del extruder.
Colocá la tapa frontal junto con la palanca, y usá la llave hexagonal para ajustar los 3 tornillos; mantené la palanca hacia arriba para que coincida justo con los agujeros. Para terminar, cerrá la palanca del extruder, conectá los cables del sensor y volvé a montar la tapa frontal del cabezal.
Galería de referencia
Fuente: Adaptado al español desde el wiki oficial Creality (licencia CC BY-SA). Revisión técnica por equipo Breva.
