En esta guía vas a encontrar las pautas necesarias para instalar y ubicar correctamente el sistema CFS Lite en tu impresora i7. Seguí estos consejos para asegurar un flujo de filamento suave y evitar problemas de resistencia durante la carga y descarga del material.
¿Cómo se deben ubicar la i7 y el CFS Lite?

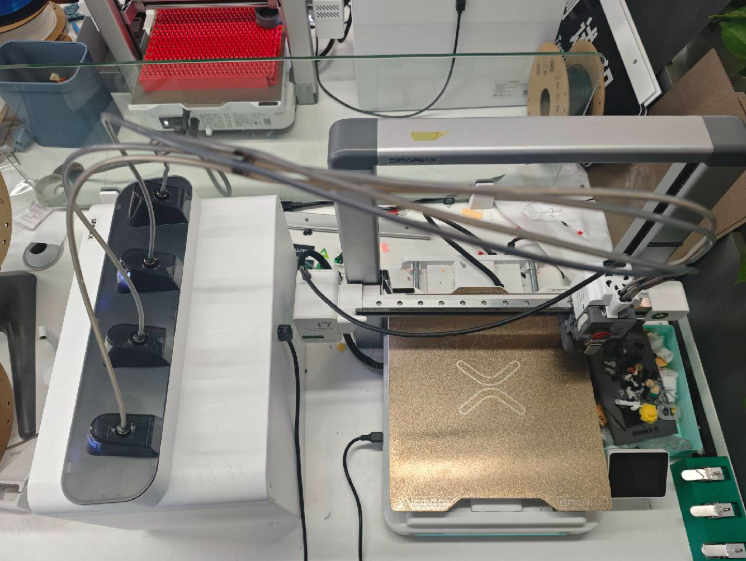

Te recomendamos colocar la i7 y el CFS Lite como se muestra en la imagen, dejando suficiente espacio entre ambos. Mantené una distancia de aproximadamente 8 cm desde el pórtico y unos 2 cm desde el lado izquierdo del eje X.

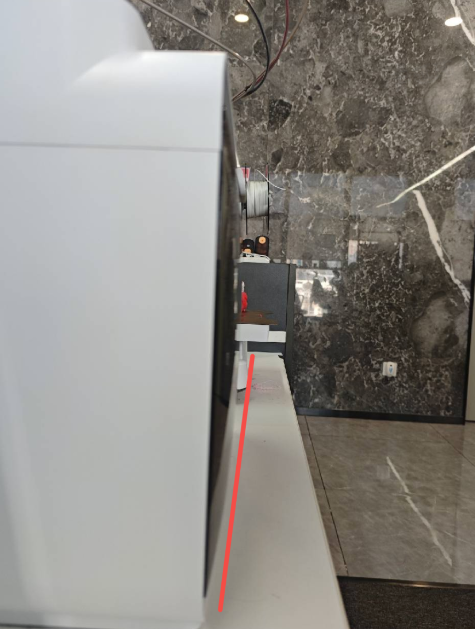

Además, no pongas el CFS Lite demasiado atrás. Lo ideal es alinear la parte frontal del CFS Lite con el frente de la i7, o ubicarlo centrado respecto a la impresora.
Si tenés poco espacio, podés poner el CFS Lite de costado junto a la impresora. Asegurate de que la orientación sea la correcta, con la puerta de acceso mirando hacia afuera.

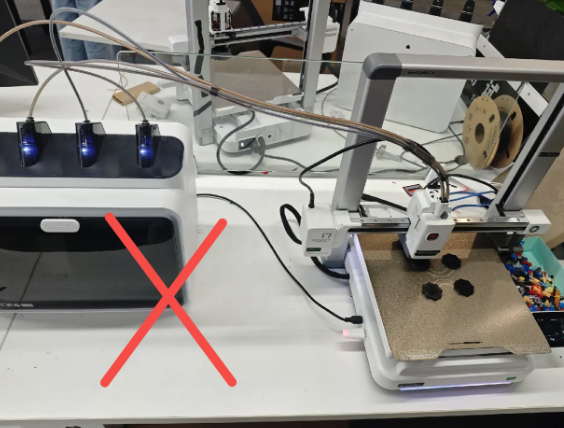

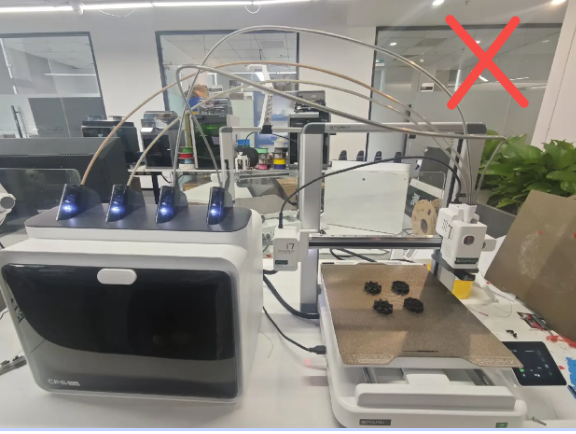

Ubicación incorrecta

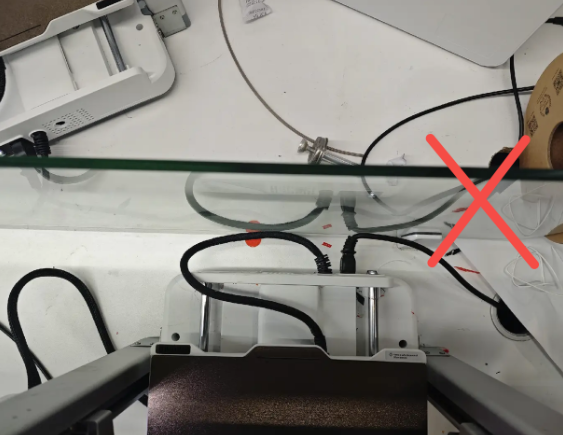

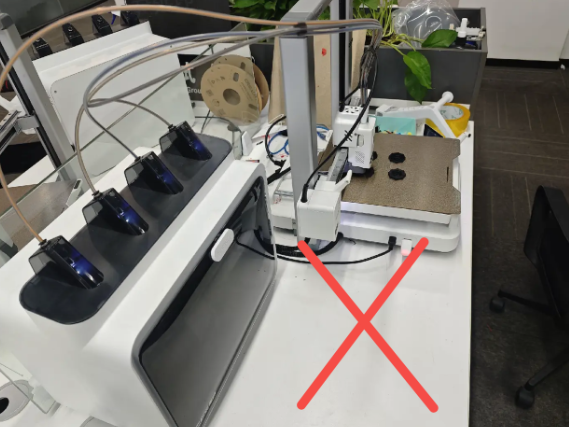

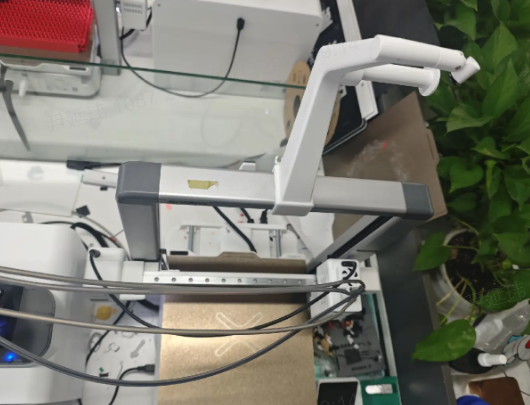

Evitá los siguientes errores: colocar el CFS Lite demasiado lejos de la impresora, no dejar espacio libre detrás del equipo o no instalar los organizadores (hubs) de los tubos de PTFE. También es un error situar el CFS Lite muy desplazado hacia atrás respecto a la impresora o instalar el soporte de bobina directamente en el pórtico en lugar de usar el sistema externo.
¿Cómo se deben rutear los tubos de PTFE para reducir la resistencia?

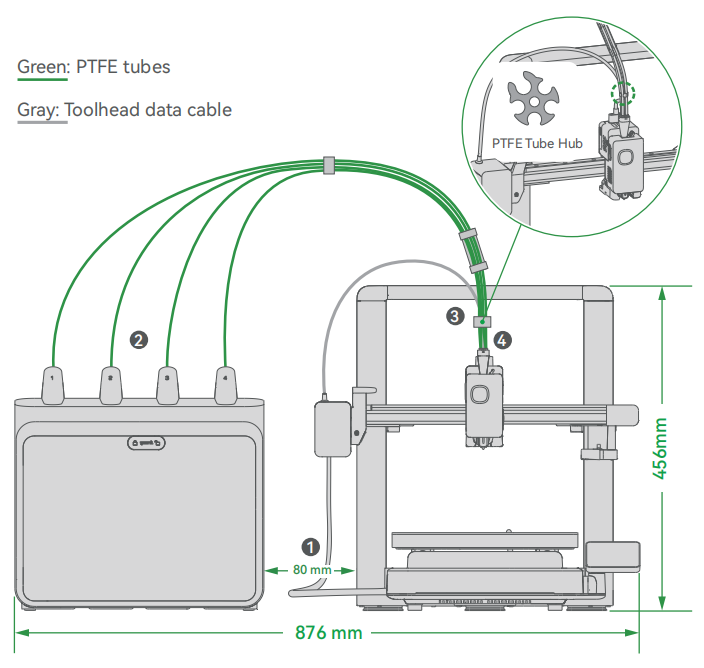

Los cuatro tubos de PTFE tienen un largo de 98 cm. La distancia recomendada entre la i7 y el CFS Lite es de 8 cm (medidos desde el pórtico, o 2 cm desde el extremo izquierdo del eje X). Si los separás demasiado, puede aumentar la resistencia al cargar o descargar el filamento.

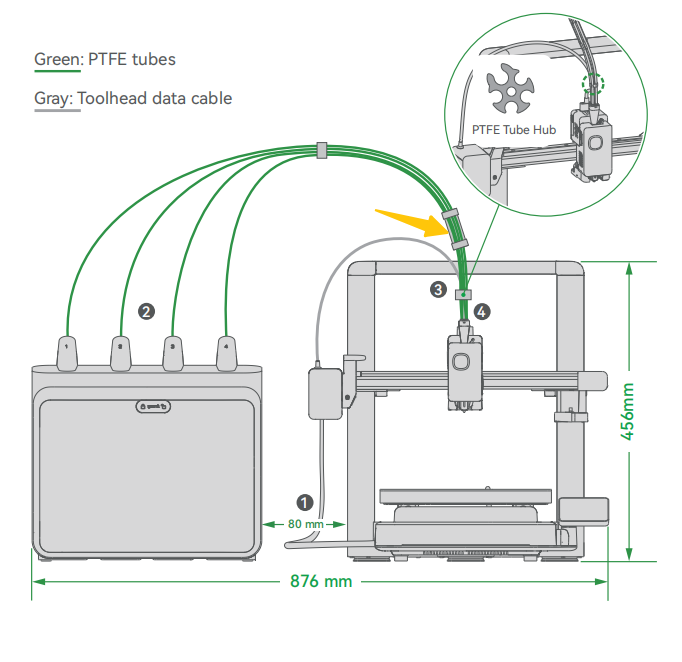

Para minimizar la fricción, se usan tres tipos de hubs que ayudan a guiar y mantener la forma de los tubos de PTFE. Instalalos de la siguiente manera:
- Hub de 4 puertos (corto): Instalalo cerca de la posición central.
- Hub de 4 puertos (largo): Viene instalado de fábrica en una posición fija, a unos 8 cm de un extremo de los tubos de PTFE.

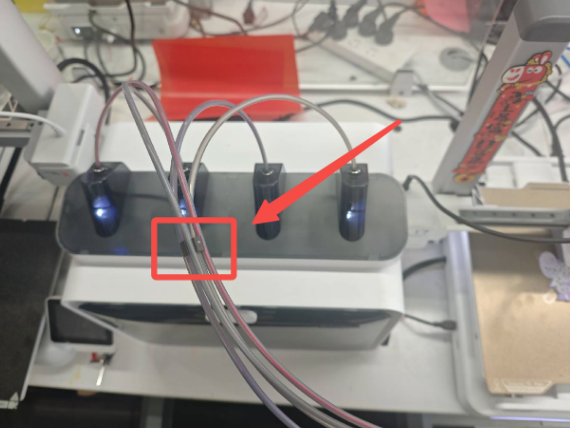

- Hub de 5 puertos: Va entre el conector de 5 vías del cabezal de la i7 y el hub largo de 4 puertos. Al instalarlo, acercalo al hub largo. La abertura más grande debe mirar hacia la parte trasera de la i7 para poder enganchar el cable de datos del cabezal. Asegurate de que el cable quede bien sujeto dentro del hub para evitar daños durante el funcionamiento.
¿Cuánto espacio se necesita para el i7 Color Combo (i7 + CFS Lite)?
Para usar el combo de forma cómoda y segura, prepará un espacio de instalación con un ancho de 876 mm y un alto de 550 mm (la altura incluye los tubos de PTFE).
Como la cama de la i7 se mueve hacia adelante y atrás, el despeje necesario para el movimiento es de unos 633 mm. Sin embargo, para que el cable de la cama no choque con objetos detrás de la impresora y para evitar accidentes cuando la cama va hacia adelante, recomendamos dejar:
- 200 mm detrás de la i7.
- 120 mm delante de la i7.
Esto da una profundidad total recomendada de 743 mm para operar con seguridad.
¿Por qué mis tubos de PTFE no tienen el mismo largo?
Al principio, para optimizar la alimentación, usábamos tubos de distintos largos. Pero para que sea más fácil de usar, mejoramos el CFS Lite para reducir la resistencia y estandarizamos todos los tubos a 98 cm, mejorando la estabilidad y simplificando la instalación.
Si los tubos que recibiste tienen distintos largos, tené en cuenta lo siguiente:
- Vas a tener dos tubos de 93 mm y dos de 88 mm.
- Al conectarlos al CFS Lite, asegurate de poner los más largos (93 mm) en los canales de los extremos (izquierdo y derecho) y los más cortos (88 mm) en los canales del medio.
- También podés optar por reemplazar los cuatro tubos por unos de 98 cm y seguir las instrucciones de esta guía. El resto de los pasos de instalación y precauciones son exactamente iguales.
Galería de referencia
