Esta guía te explica paso a paso cómo realizar el reemplazo del ensamblaje de extrusión en las impresoras de la serie i7. Seguí estas instrucciones para desmontar los componentes viejos e instalar los nuevos de forma segura para que tu equipo siga funcionando bárbaro.
Ensamblaje de extrusión
El ensamblaje de extrusión es el encargado de controlar la salida y la retracción del filamento. Este conjunto está compuesto por la tapa frontal del extruder, el sistema de engranajes (engranaje activo), la palanca del extruder, el cortador de filamento del cabezal y otras piezas relacionadas.
Cuándo realizar el reemplazo
Se recomienda cambiarlo cuando el ensamblaje de extrusión esté dañado o si el equipo de posventa de Creality te sugiere realizar el mantenimiento.
Herramientas necesarias
Vas a necesitar una llave Allen H2.0 y unas pinzas.
Preparación de seguridad
Apagá la impresora y desenchufá el cable de corriente. Antes de arrancar, fijate bien la temperatura del hotend y de la cama caliente; evitá manipular la máquina mientras esté caliente para no quemarte con los componentes a alta temperatura.
Paso previo a la operación
Hacé un procedimiento de retracción de filamento de antemano para asegurarte de que el extruder esté vacío, lo que te va a facilitar mucho el desarme.
Retirar el ensamblaje de extrusión viejo

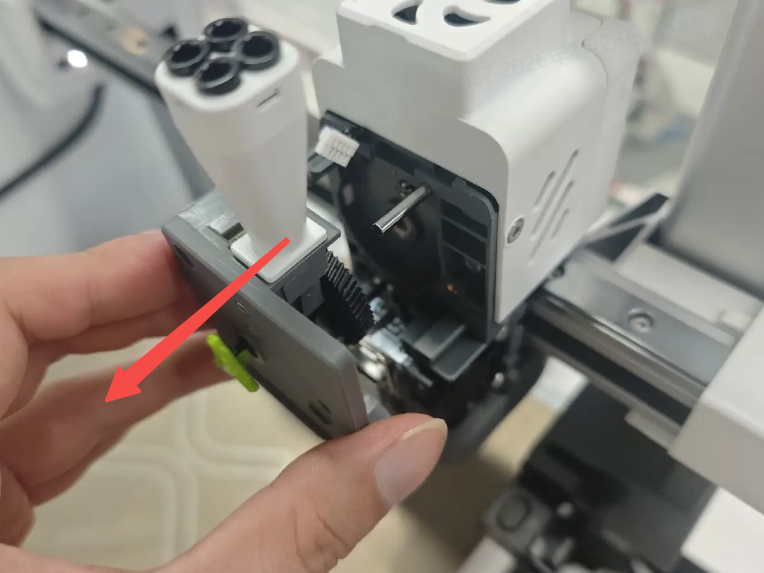

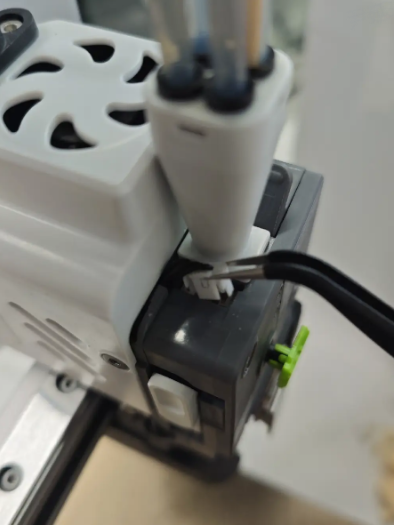

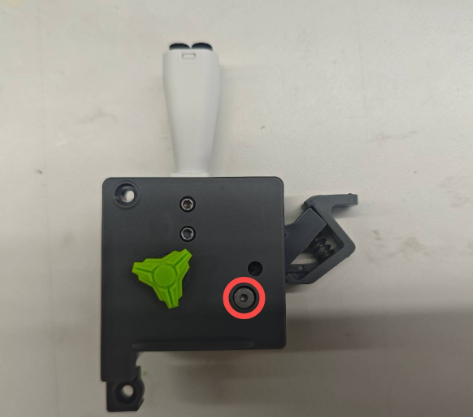

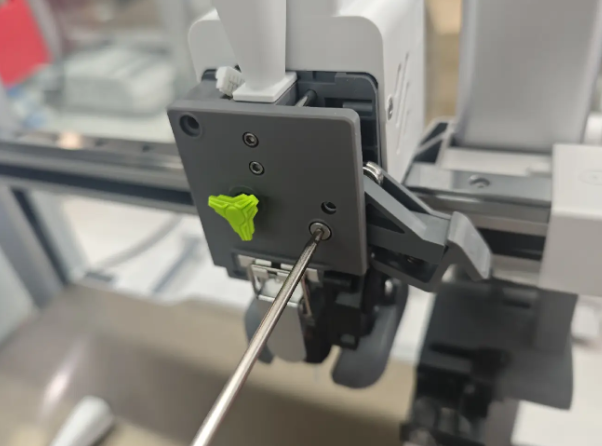

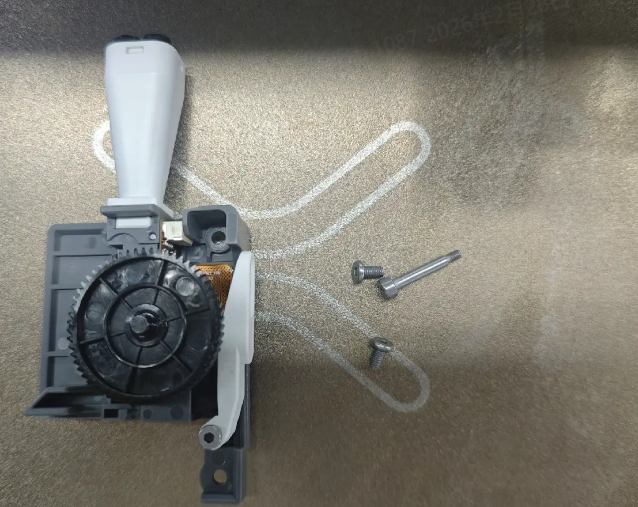

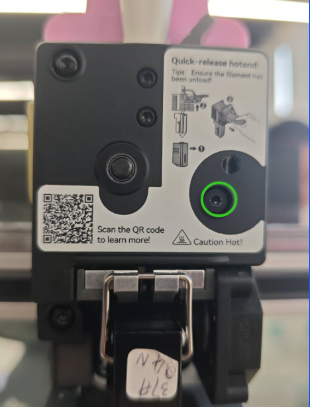

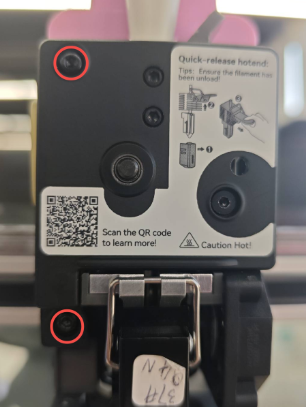

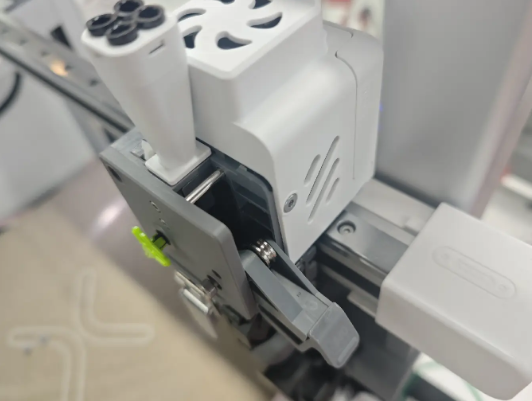

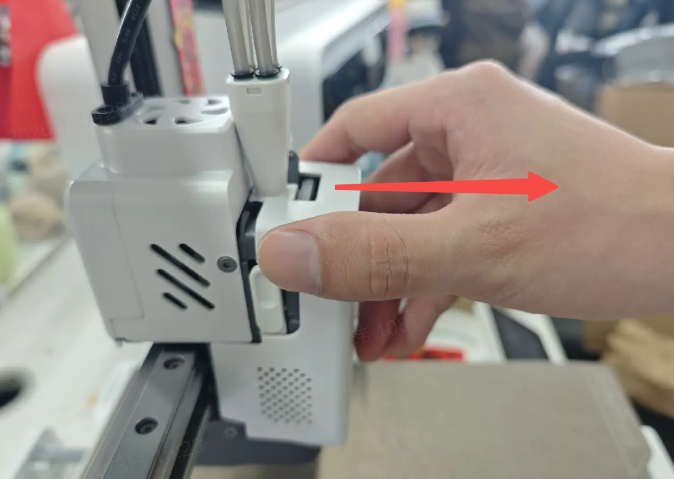

Primero, sacá el tubo de teflón (PTFE) del conector del cabezal presionando el acople hacia abajo y tirando del tubo con cuidado. Quitá la tapa frontal del cabezal para exponer el conjunto principal y retirá el adorno giratorio. Usá las pinzas para desconectar el terminal superior que va al sensor de filamento. Abrí la palanca del extruder, usá la llave Allen H2.0 para sacar los tornillos indicados y retirá la palanca. Por último, sacá los tornillos que sujetan la tapa frontal del extruder; una vez retirada, el conjunto de engranajes interno quedará expuesto y podrás sacarlo todo junto.
Instalar el nuevo ensamblaje de extrusión

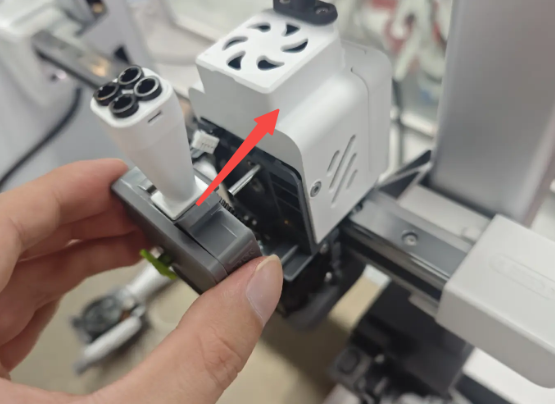

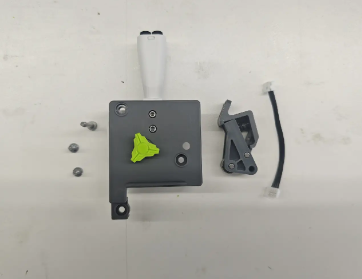

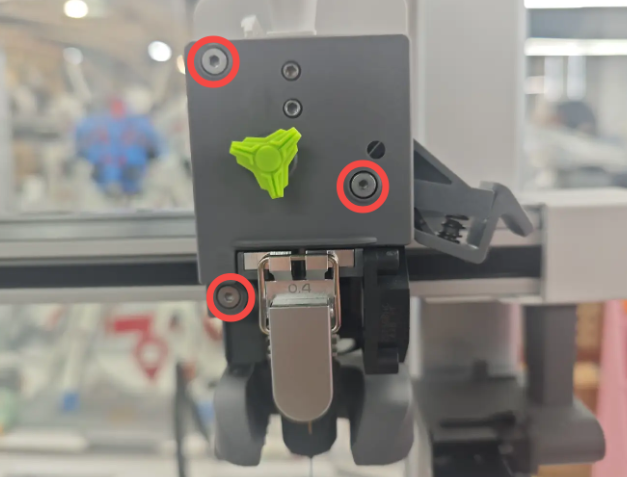

Prepará el nuevo repuesto y tené cuidado de no perder ninguna pieza chiquita. Volvé a colocar la carcasa frontal y la palanca en sus posiciones originales, asegurándote de que el eje del engranaje esté alineado con los agujeros de los tornillos (podés ayudarte con un tornillo largo para centrar todo). Ajustá los tres tornillos para fijar el conjunto, cerrá la palanca del extruder y reconectá el terminal superior. Para terminar, volvé a poner el adorno giratorio, la tapa frontal y conectá el tubo de teflón.
Galería de referencia
Fuente: Adaptado al español desde el wiki oficial Creality (licencia CC BY-SA). Revisión técnica por equipo Breva.
