El tubo de PTFE se usa para guiar el filamento desde el CFS lite, CFS mini o el soporte de bobina hasta el manifold del cabezal. Con el tiempo, la fricción constante puede desgastar el tubo y aumentar la resistencia al avance del material. Es fundamental que lo cambies apenas notes señales de desgaste para evitar problemas en la alimentación.
Intervalo de mantenimiento
Te recomendamos revisar el tubo de PTFE cada 3 meses, o reemplazarlo si ves un desgaste evidente o si la impresora te avisa que requiere mantenimiento.
Herramientas y materiales
Podés hacerlo solo con las manos o usar herramientas auxiliares; vas a necesitar un tubo de PTFE nuevo.
Método de mantenimiento
Reemplazo.
Operación
Presioná el acople neumático y tirá del tubo de PTFE hacia arriba para sacarlo. Si te resulta difícil hacerlo con la mano, podés usar pinzas o herramientas impresas.
Especificaciones del tubo de PTFE
Diámetro: Exterior 4 mm, interior 2,5 mm.
Longitud y cantidad:
- Soporte de bobina: 570 mm × 1
- CFS mini: 870 mm × 1
- CFS lite: 980 mm × 4
Te sugerimos comprar accesorios oficiales de SPARKX. Si decidís usar tubos de terceros, asegurate de conservar todos los clips de PTFE originales.
Cómo sacar el tubo de PTFE viejo

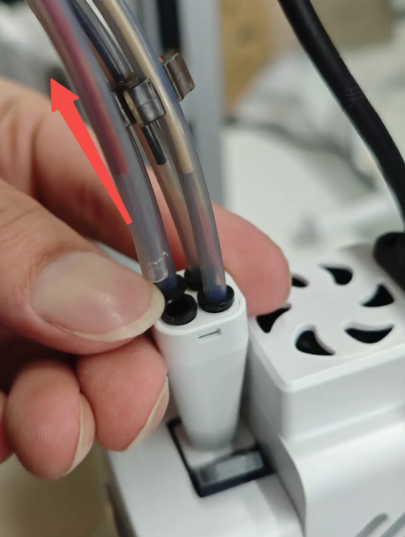

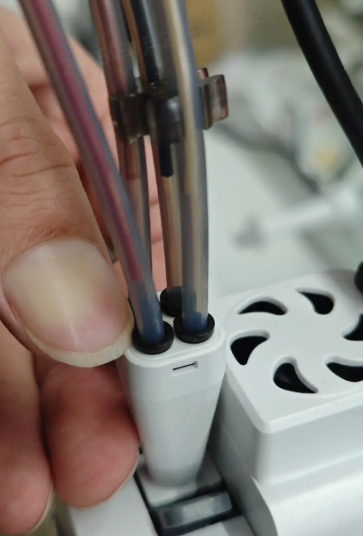

En el manifold del cabezal: Hay cuatro puertos en la parte superior. Presioná el anillo negro del puerto mientras tirás del tubo hacia arriba.

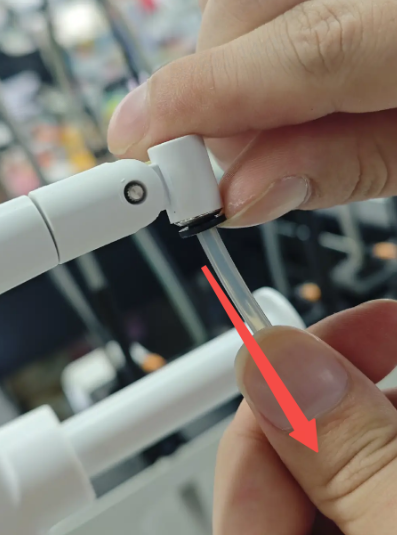

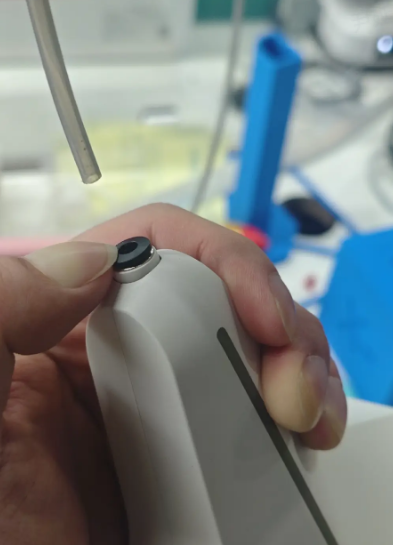

En el soporte de bobina: El conector giratorio tiene un puerto. Presioná el anillo negro y tirá del tubo hacia afuera.

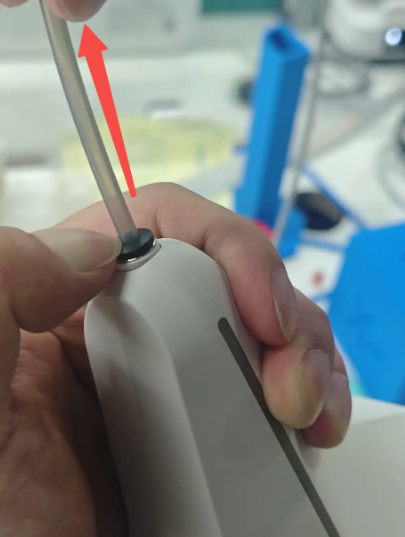

En el CFS mini: La salida de filamento tiene un puerto. Presioná el anillo negro y tirá del tubo hacia afuera.

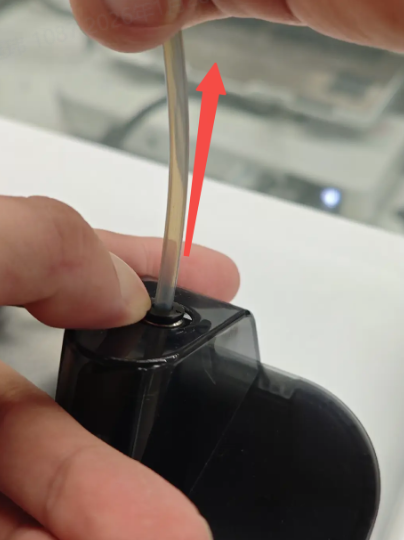

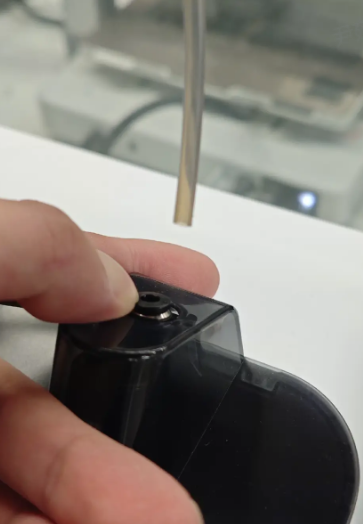

En el CFS lite: Hay cuatro puertos en la tapa superior. Presioná los anillos negros y tirá de los tubos hacia afuera.
Cómo instalar el tubo de PTFE nuevo
Instalación para impresora sola o combo de autorrelleno

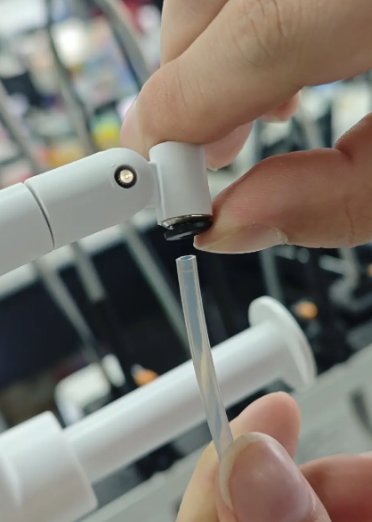

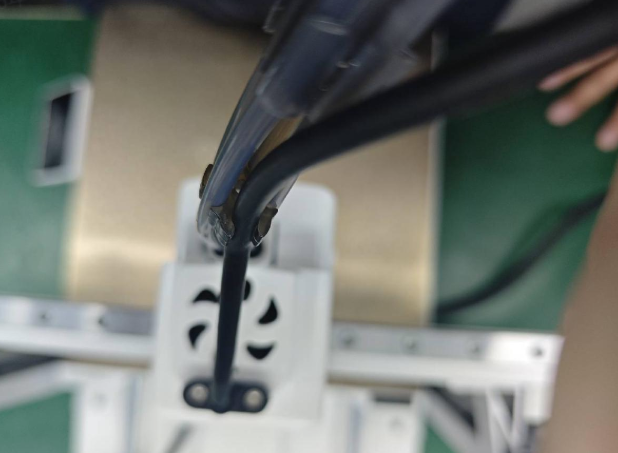

Cuando usás el soporte de bobina o el CFS mini, solo necesitás un tubo. Insertá un extremo en el puerto del soporte o en la salida del CFS mini hasta el fondo. Tirá suavemente hacia atrás para confirmar que quedó firme. Meté el otro extremo en cualquier puerto del manifold del cabezal hasta que calce bien y asegurá el cable del cabezal en la ranura del clip para terminar.
Instalación del tubo del CFS lite

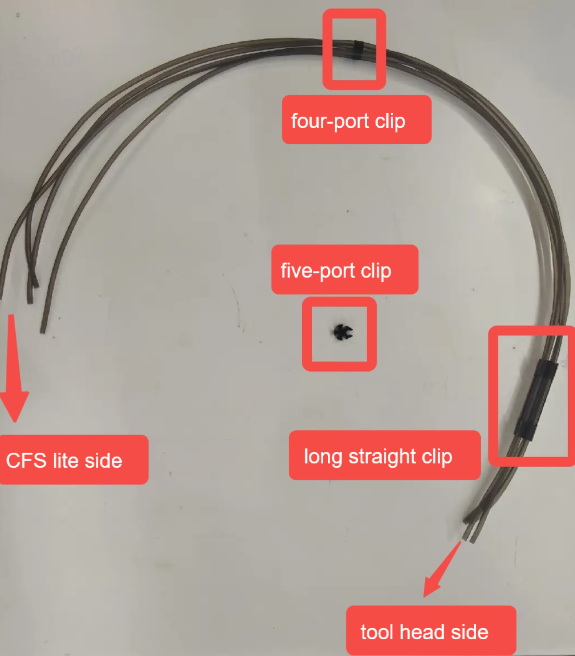

Para el CFS lite necesitás cuatro tubos de 980 mm. Es recomendable usar el kit oficial de SPARKX; si cortás tus propios tubos, instalá los tres clips de PTFE como se muestra en el diagrama. Alineá los extremos de los cuatro tubos e insertalos en los puertos del manifold del cabezal. En el otro extremo del manojo, conectá los dos tubos ligeramente más cortos en los puertos centrales del CFS lite y los dos más largos en los laterales. Finalmente, enganchá el cable del cabezal en el clip de cinco puertos.
Galería de referencia
Fuente: Adaptado al español desde el wiki oficial Creality (licencia CC BY-SA). Revisión técnica por equipo Breva.
