Si la placa de tu impresora i7 Series está fallando o tiene problemas de conexión, esta guía te va a ayudar a cambiarla paso a paso. Es un proceso fundamental para que los comandos de impresión lleguen como corresponde y el equipo no te deje a gamba.
Video de operación
Seguí las instrucciones visuales para realizar el reemplazo de la placa del cabezal (también conocida como placa del hotend) de forma segura y efectiva.
Placa del cabezal i7
Es la placa de control principal del cabezal, encargada de procesar todas las órdenes y señales relacionadas con la impresión.
Cuándo reemplazarla
Tenés que cambiar la placa de la i7 cuando notes daños físicos, fallas constantes en la comunicación o si los componentes que van conectados al cabezal dejan de funcionar correctamente sin motivo aparente.
Herramientas necesarias
- Llave Allen (H2.0)
- Pinzas
Procedimiento
Preparación de seguridad
Para cuidar tu integridad y no quemar nada, por favor apagá la impresora y desenchufá el cable de alimentación antes de empezar. No se te ocurra meter mano con la máquina encendida.
Retirar la placa vieja

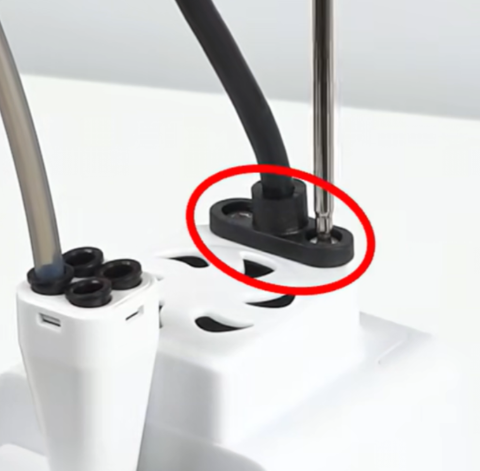

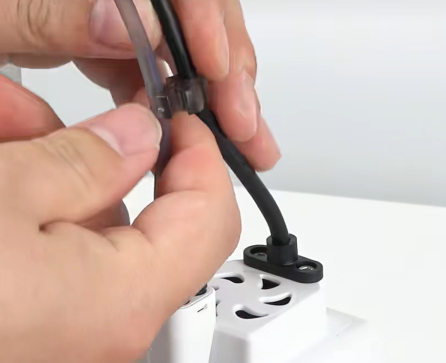

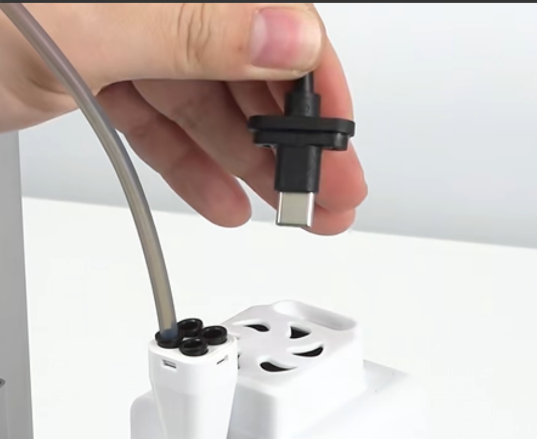

Primero, sacá el clip que sujeta el tubo de PTFE y el cable del cabezal. Usá la llave Allen para retirar los dos tornillos que fijan el cable y después desconectalo.

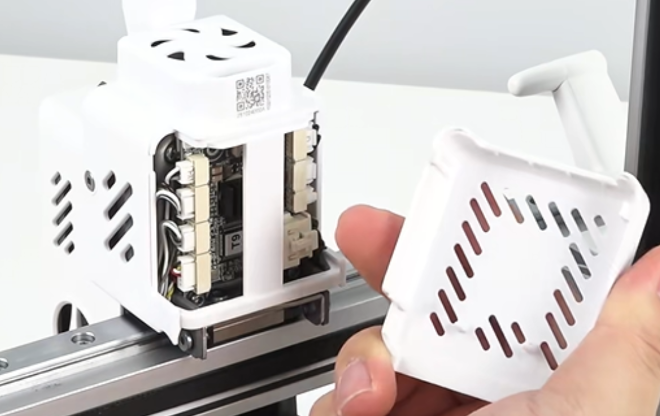

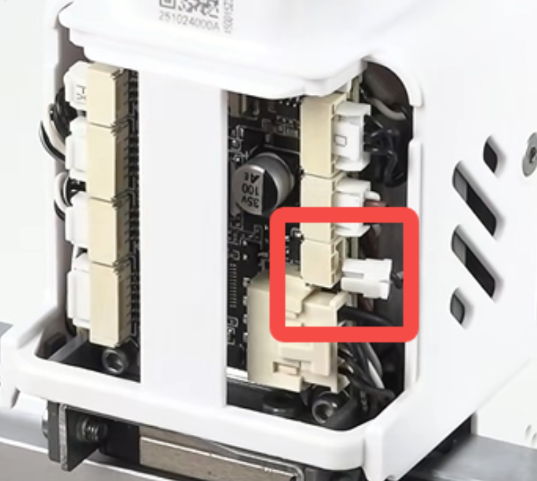

Retirá la tapa trasera del cabezal i7 y después desconectá el conector del ventilador de refrigeración del extruder. Podés ayudarte con las pinzas si está muy firme.

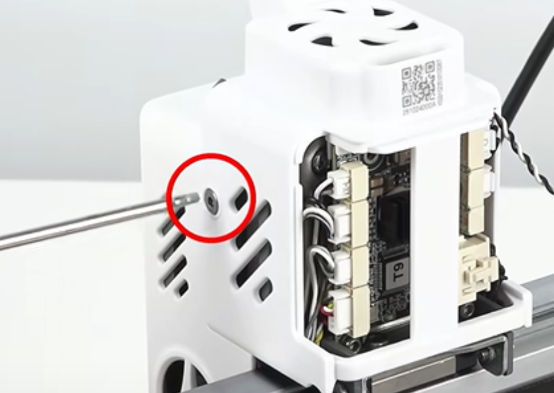

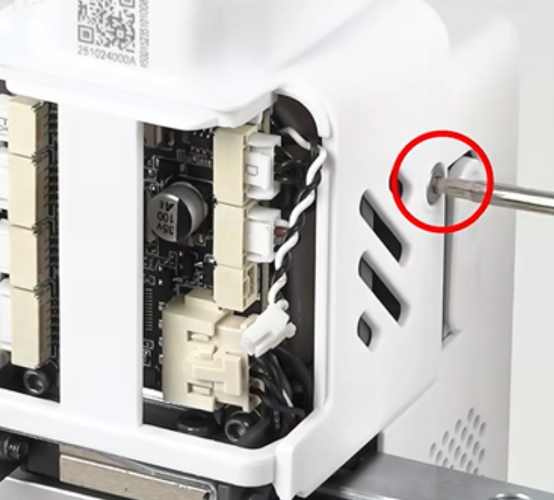

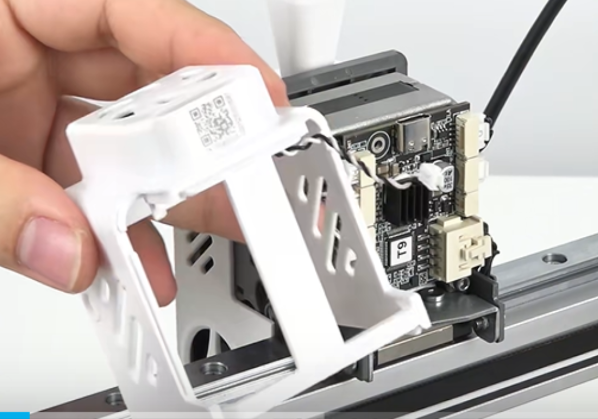

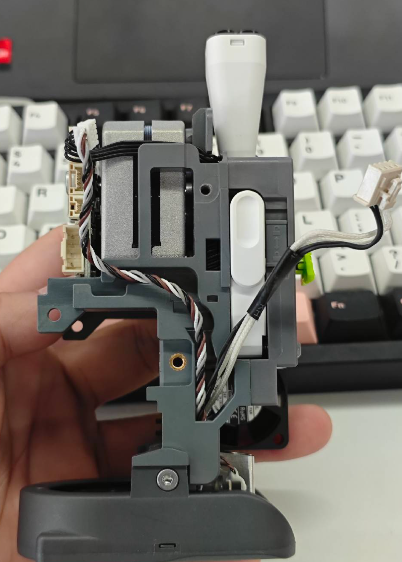

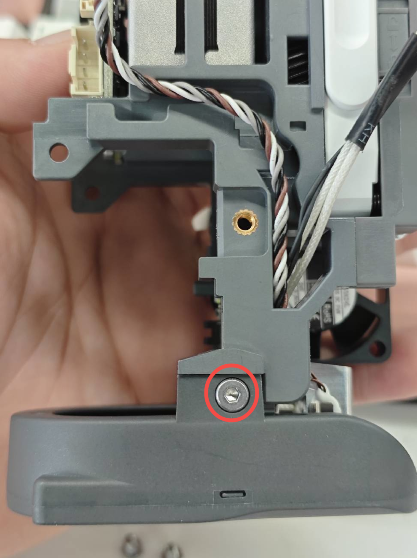

Sacá los tornillos de la izquierda y la derecha que sujetan la carcasa trasera del extruder y retirala con cuidado.

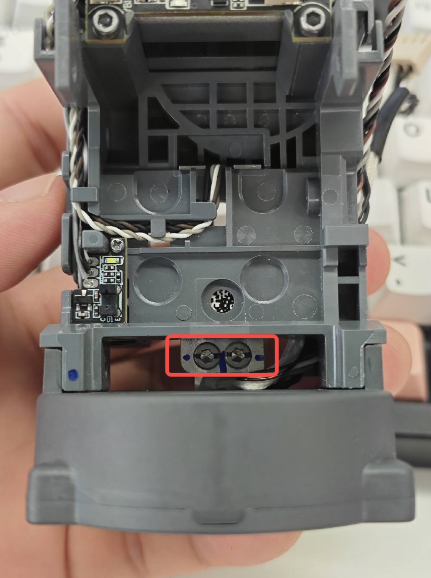

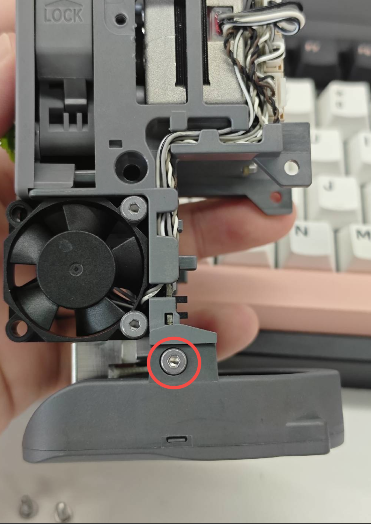

Desconectá todos los terminales de cables de la placa del cabezal i7. Por último, sacá los dos tornillos de fijación para retirar la placa vieja.
Instalar la placa nueva
Prepará la nueva placa de la i7, ponela en su lugar original y ajustá los dos tornillos de fijación. Ojo acá: no los aprietes a lo loco porque podés dañar la placa o falsear la rosca.
Volvé a conectar todos los cables, menos el del ventilador del extruder por ahora. Asegurate de que cada conector entre en el puerto que le toca. Volvé a armar la carcasa trasera del extruder y recién ahí conectá el ventilador.
Ajustá los dos tornillos de fijación y volvé a poner la tapa trasera del cabezal i7 para que quede todo bien cerrado.
Conectá el cable del cabezal y apretá los dos tornillos de fijación. Para terminar, volvé a enganchar el tubo de PTFE en el clip del cable y fijate que quede firme.
Galería de referencia
Fuente: Adaptado al español desde el wiki oficial Creality (licencia CC BY-SA). Revisión técnica por equipo Breva.
