El Toolhead Manifold se usa para unir varios canales de filamento, permitiendo la gestión y distribución unificada de hasta cuatro rutas. Es un componente crítico para la impresión multi-color en la SPARKX i7.
Herramientas necesarias
- Repuesto de Toolhead Manifold
- Llave hexagonal H2.0
- Pinzas
Procedimiento
Preparación de seguridad
Apagá la máquina y desenchufá el cable de corriente. No operes el equipo mientras esté encendido. Asegurate de que el hotend y la cama caliente se hayan enfriado por completo antes de empezar para evitar quemaduras.
Retirar el Manifold viejo

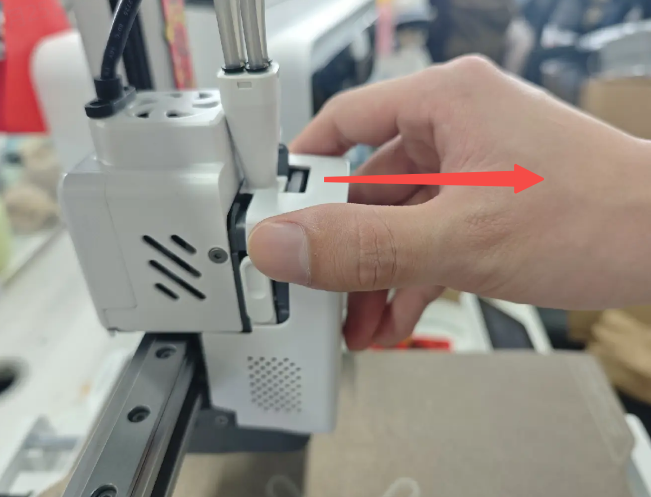

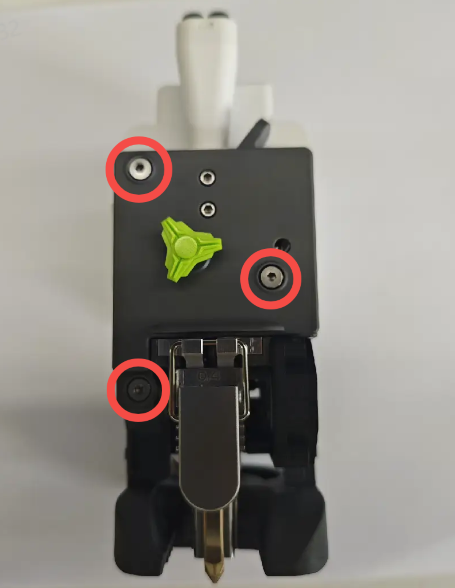

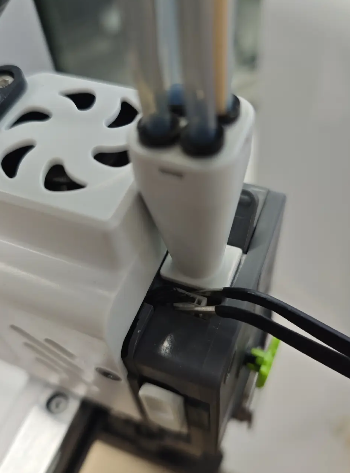

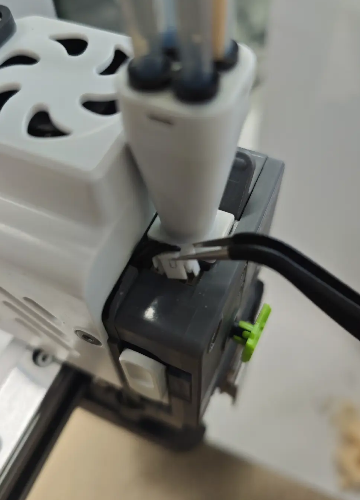

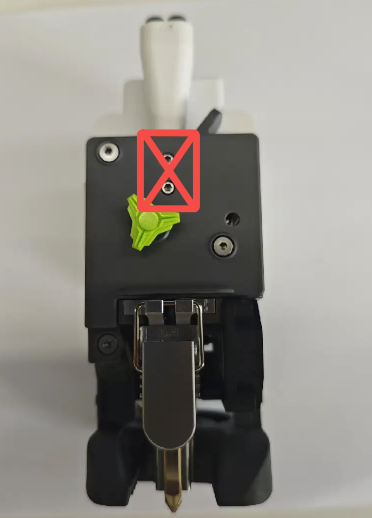

Sacá la tapa frontal del extruder y usá las pinzas para desconectar el conector del sensor de filamento. Usá una llave hexagonal H2.0 para sacar los tres tornillos del ensamblaje de la carcasa frontal del extruder. Ojo: NO saques los dos tornillos de fijación del manifold en este paso.

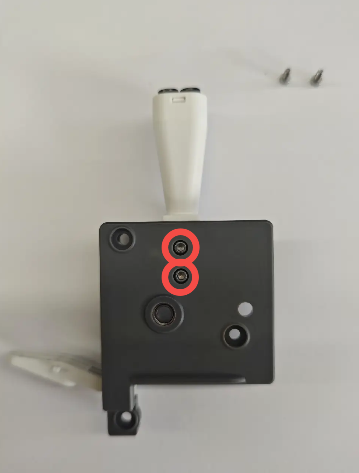

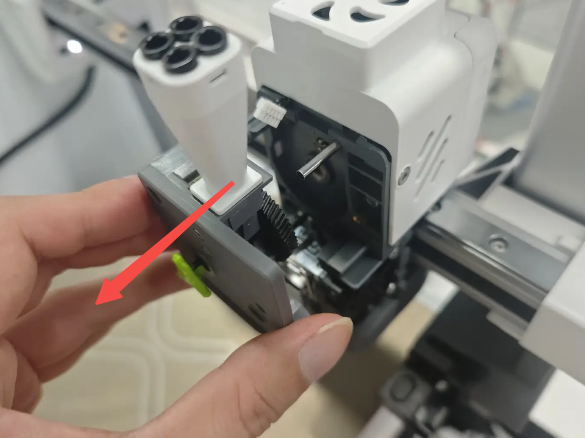

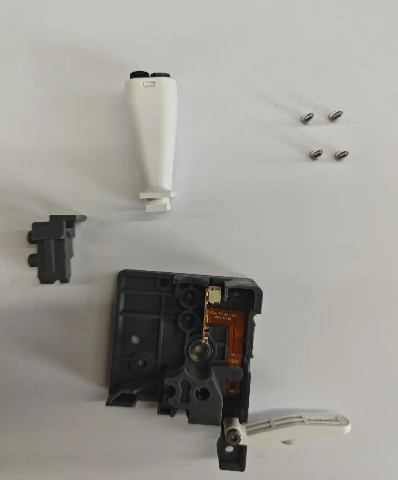

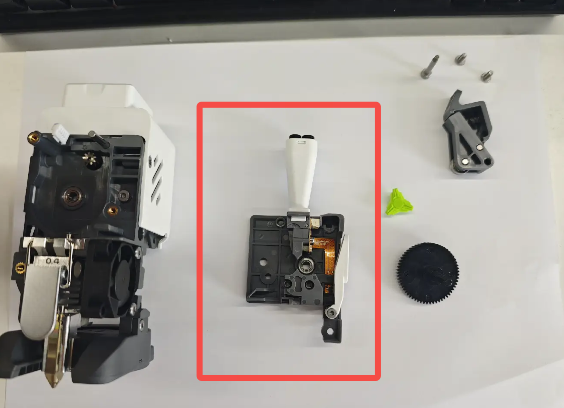

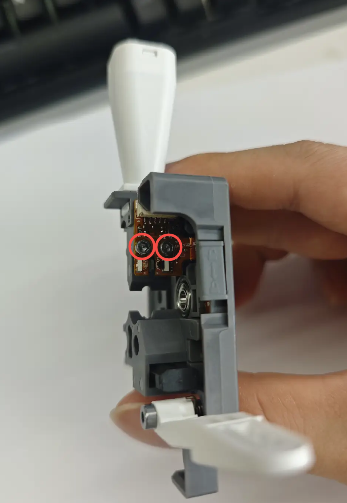

Retirá la carcasa frontal y, desde el costado, sacá los dos tornillos de la placa del sensor de filamento con la llave H2.0. Sacá las piezas de guía de filamento superiores e inferiores; luego, desde el frente de la carcasa, sacá los dos tornillos de fijación del Toolhead Manifold y retiralo.
Instalar el Manifold nuevo
Prepará el nuevo Toolhead Manifold e instalalo en la ranura correspondiente de la carcasa frontal del extruder. Volvé a poner las guías de filamento superiores e inferiores, asegurándote de que la placa del sensor de filamento quede en la posición correcta.

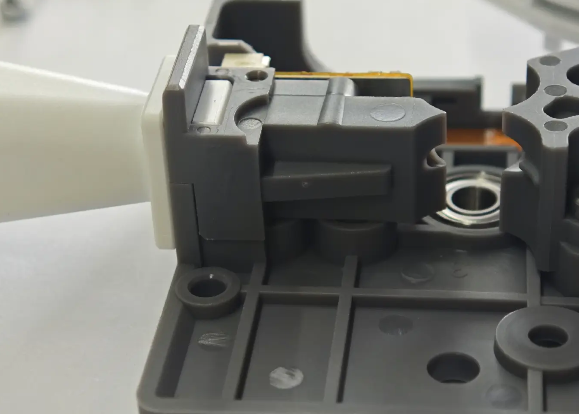

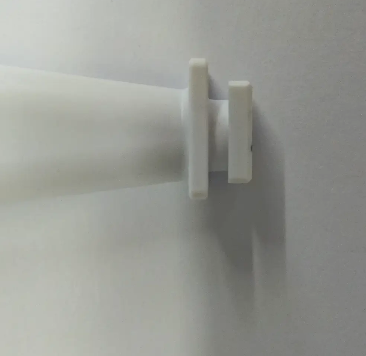

Nota: El manifold tiene una orientación obligatoria. El lado con la pestaña (flange) más larga debe mirar hacia la carcasa frontal del extruder; el lado más corto debe mirar hacia la pieza de guía de filamento inferior. Después de la instalación, confirmá que la parte inferior esté bien firme.
Desde el frente, ajustá los dos tornillos de fijación del Toolhead Manifold. Por el costado, volvé a poner y ajustar los dos tornillos de la placa del sensor de filamento. Reinstalá la carcasa frontal en el toolhead, apretá los tres tornillos y reconectá el sensor de filamento. Finalmente, volvé a colocar el tubo de PTFE y la tapa frontal del extruder.
Galería de referencia
Fuente: Adaptado al español desde el wiki oficial Creality (licencia CC BY-SA). Revisión técnica por equipo Breva.
