La SPARKX i7 viene equipada con tres correas de transmisión que se encargan de mover el cabezal (X), la cama caliente (Y) y el eje X (Z) en las direcciones correspondientes. Mantener la tensión adecuada de las correas es fundamental para asegurar un movimiento estable y una calidad de impresión constante.
Herramientas necesarias
Para realizar el ajuste, vas a necesitar las llaves Allen H2.0 y H2.5 que vienen incluidas con la impresora.
Tensión de la correa del eje X

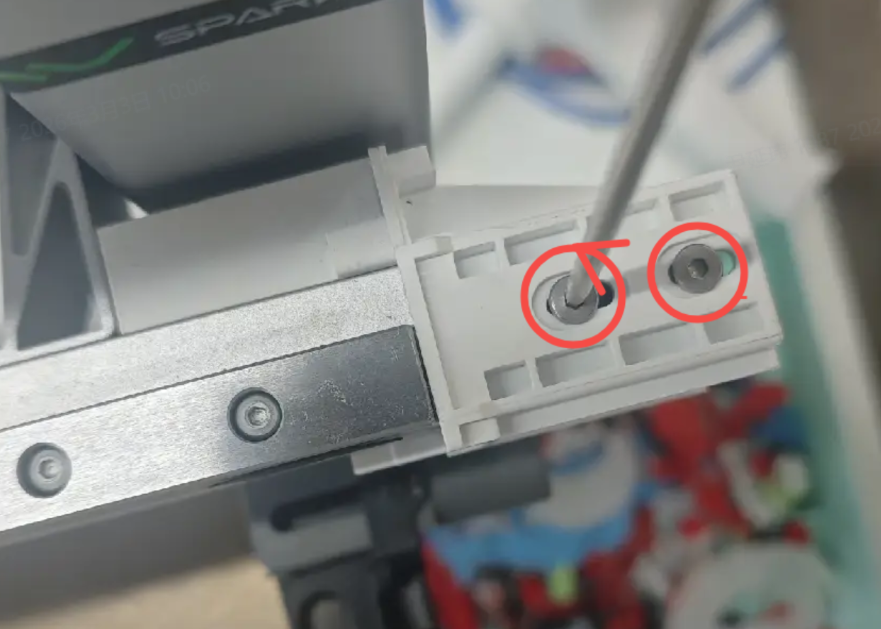

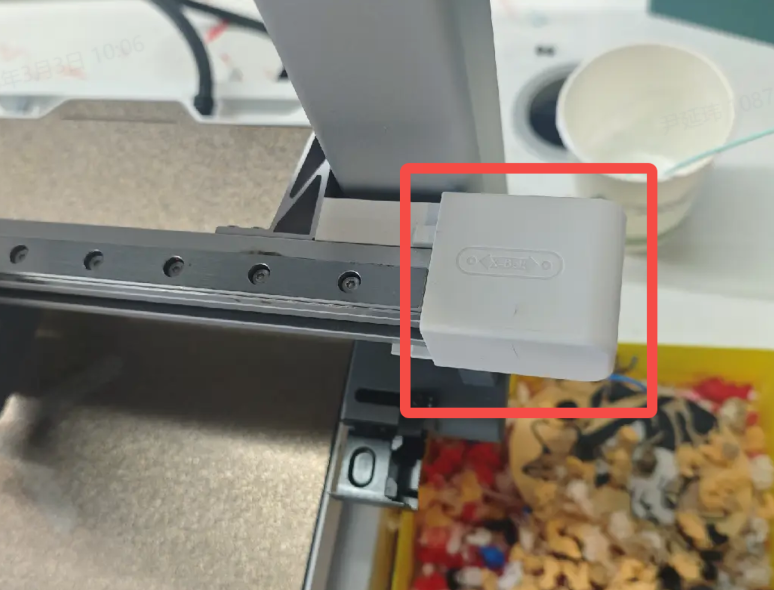

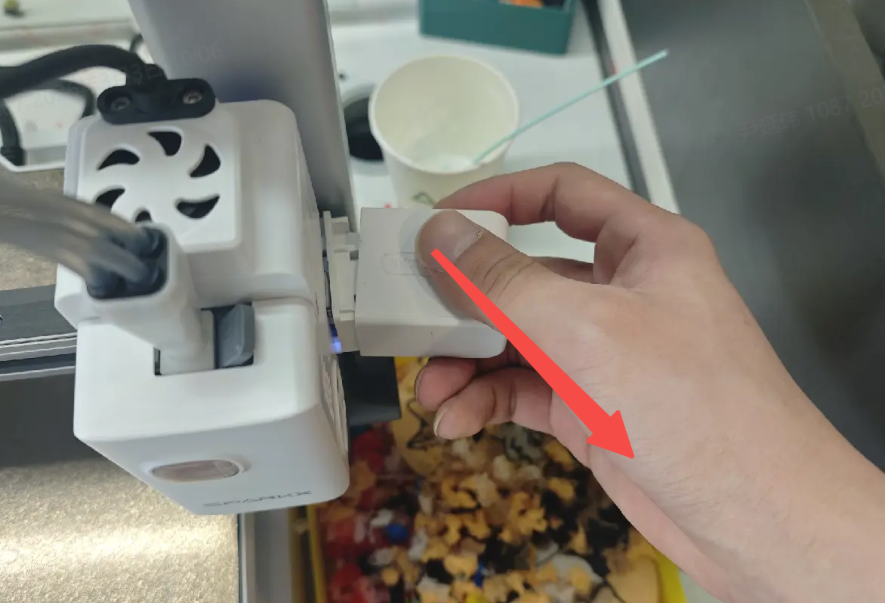

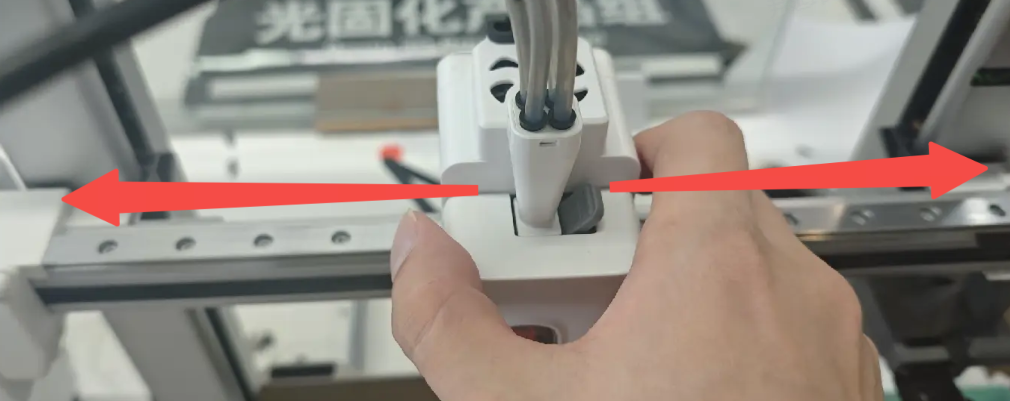

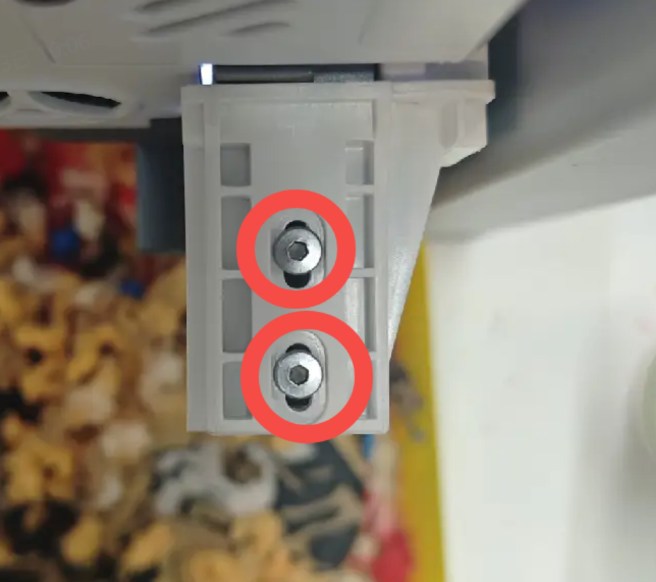

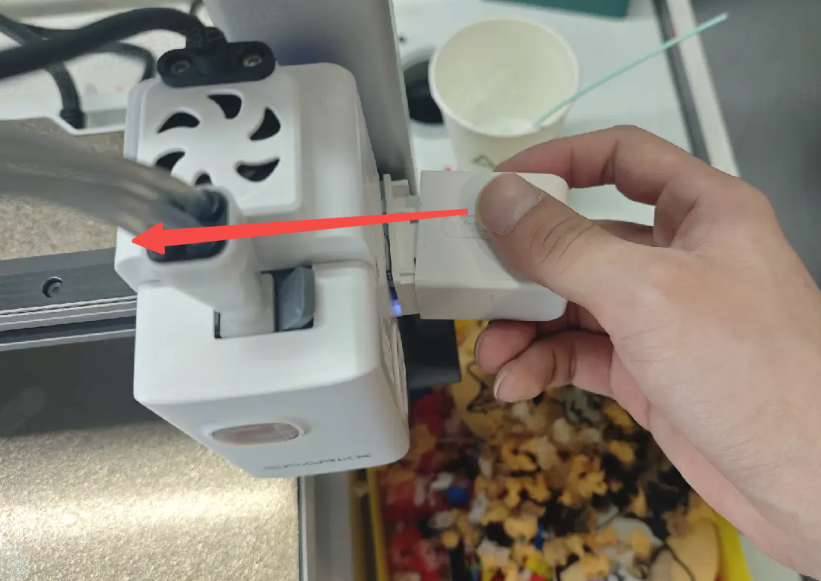

El tensor del eje X está ubicado en el extremo derecho del eje. Primero, retirá la tapa protectora para poder acceder. Usá la llave Allen H2.0 para aflojar los dos tornillos de tensión girándolos una vuelta hacia la izquierda (no los saques del todo). Mové el cabezal hacia la izquierda y derecha tres veces; después, apretá los tornillos y volvé a poner la tapa protectora.
Tensión de la correa del eje Y

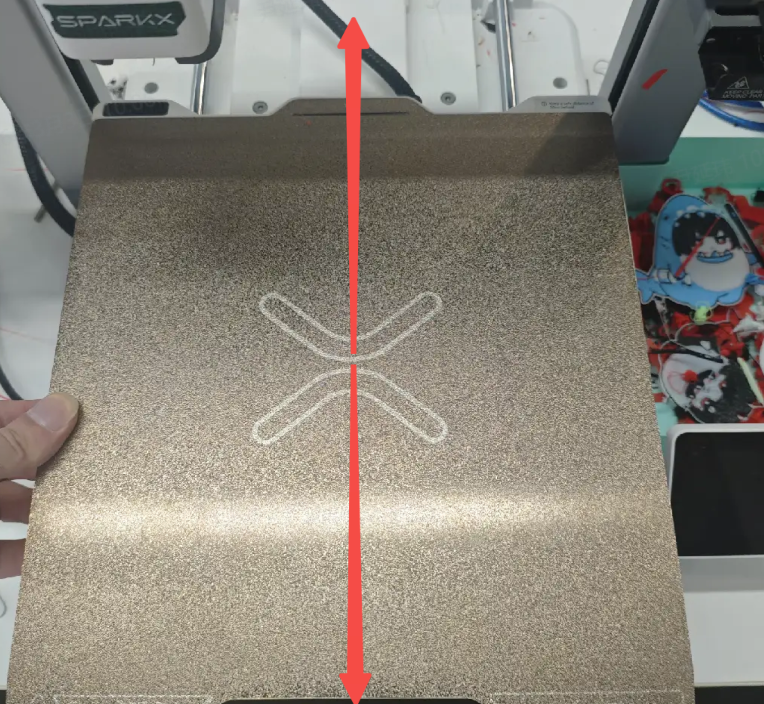

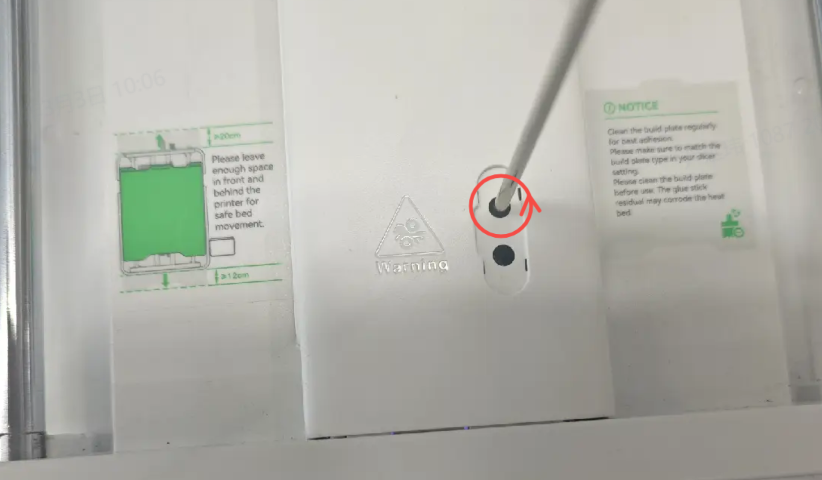

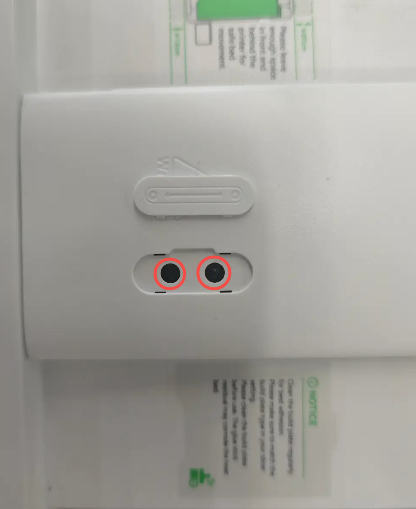

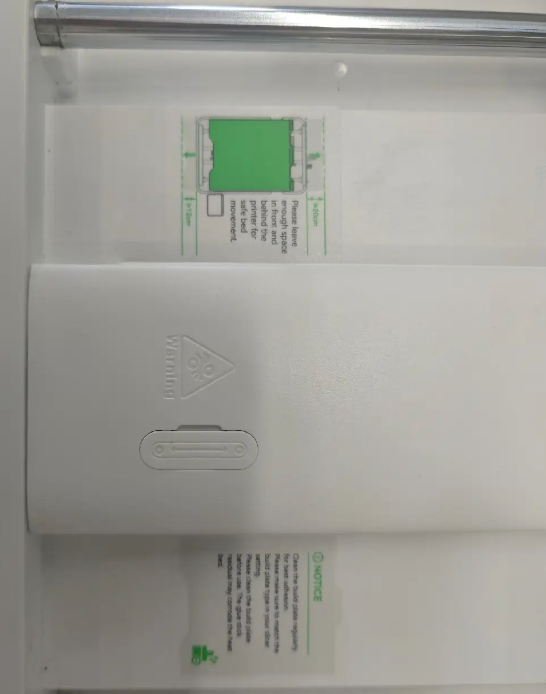

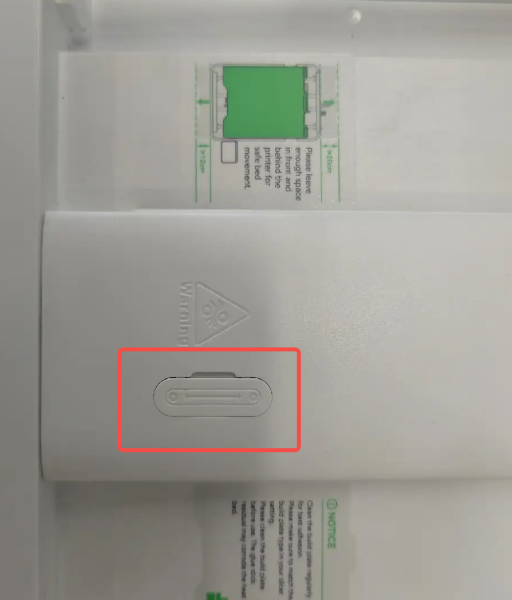

Vas a encontrar el tensor del eje Y en el chasis, debajo de la cama caliente. Mové la cama hacia atrás para acceder y sacá la tapa protectora para ver los tornillos. Con la llave Allen H2.5, aflojá los dos tornillos de tensión una vuelta. Desplazá la cama hacia adelante y atrás tres veces, apretá los tornillos y colocá la tapa de nuevo.
Tensión de la correa del eje Z

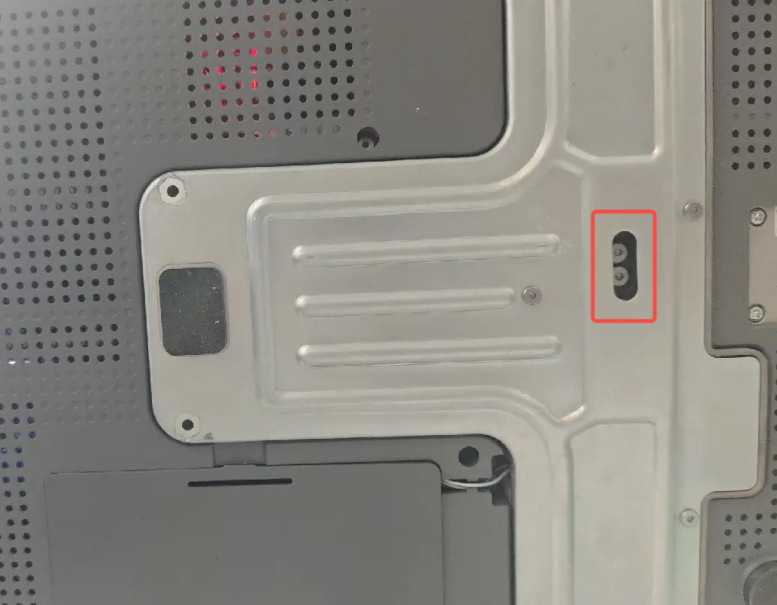

El tensor del eje Z se encuentra en la base de la impresora, por lo que vas a tener que inclinar la máquina para alcanzarlo. Usá la llave Allen H2.0 para aflojar los dos tornillos una vuelta hacia la izquierda. Poné la impresora derecha otra vez, hacé un "home" del eje Z en el menú "Control → XYZ" y movelo hacia arriba y abajo tres veces (fijate que el nozzle no choque con la cama). Finalmente, apretá los tornillos de tensión.
Calibración de compensación de vibraciones
Después de ajustar las correas de todos los ejes, tenés que hacer una calibración de compensación de vibraciones. Entrá en "Ayuda → Mantenimiento → Calibración" y marcá "Optimización de ondulación" para empezar. Esperá a que el proceso termine y la impresora ya va a estar lista para trabajar.
Galería de referencia
Fuente: Adaptado al español desde el wiki oficial Creality (licencia CC BY-SA). Revisión técnica por equipo Breva.
