Antes de empezar a usar el CFS Lite, podés leer el resumen de los módulos principales y sus funciones para familiarizarte con el sistema. Esta guía te va a ayudar a dejar todo listo para tu primera impresión.
Video de funcionamiento
SPARKX i7: Conectar i7 + cargar filamento + imprimir archivos locales.
Accesorios requeridos

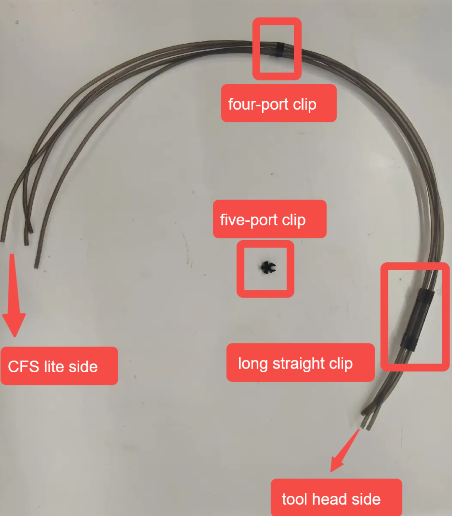

Para usar el CFS Lite vas a necesitar los siguientes accesorios que vienen incluidos en la caja. Si llegara a faltar algo, ponete en contacto con el equipo de soporte (mail: cs@creality.com): un CFS Lite, un cable de conexión 485 y un kit de tubos PTFE (incluye 4 tubos de 98 mm, un Hub de 4 puertos, un Hub largo de 4 puertos y un Hub de 5 puertos).

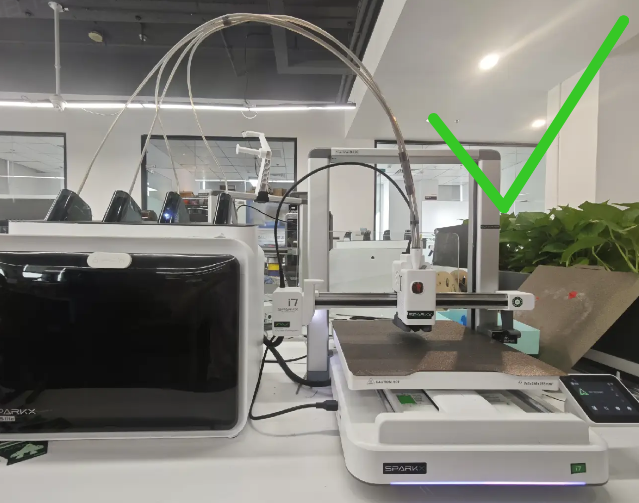

Ubicación de la impresora
Para asegurar una buena experiencia de impresión, prestá atención a la ubicación de la máquina cuando uses el CFS Lite. Podés consultar las pautas específicas en la guía de instalación de tubos y ubicación del filamento.
Pasos de instalación

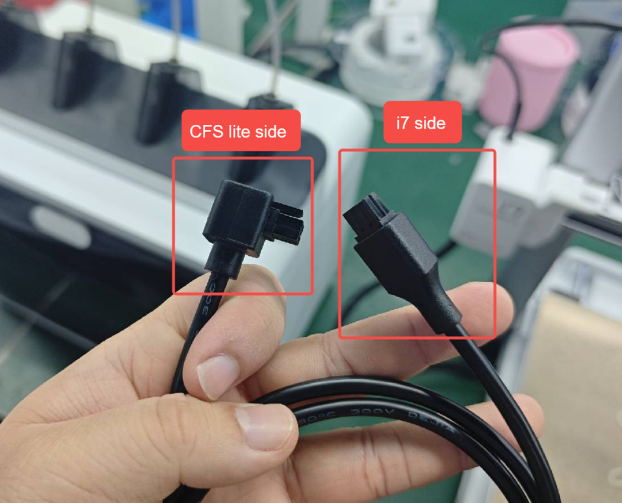

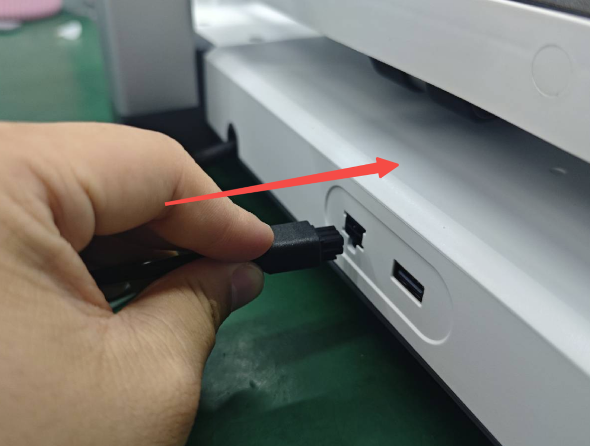

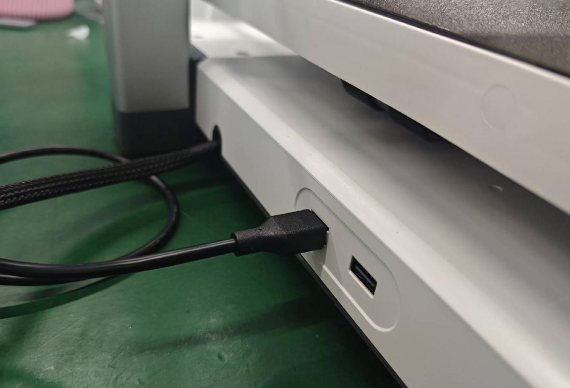

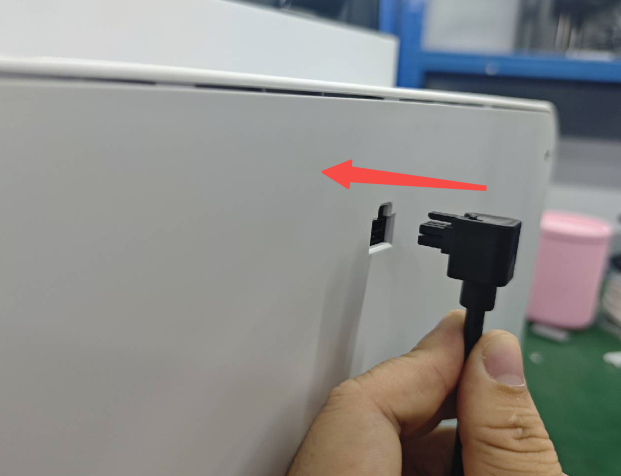

Ubicá el CFS Lite y la impresora correctamente, y después conectá el cable de comunicación 485. Tené en cuenta que el extremo en ángulo recto del cable tiene que ir conectado al CFS Lite.

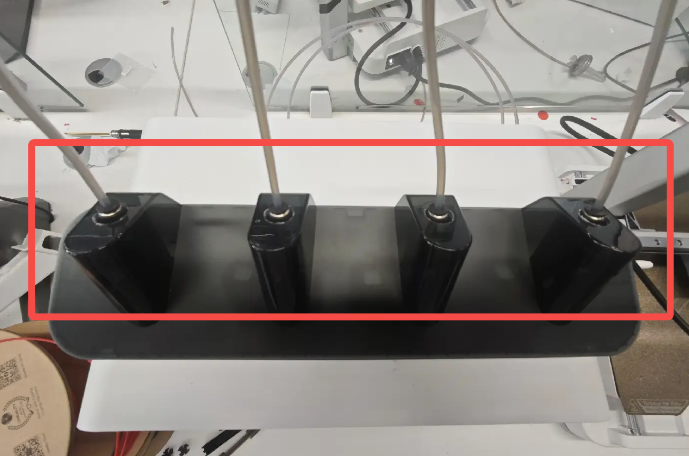

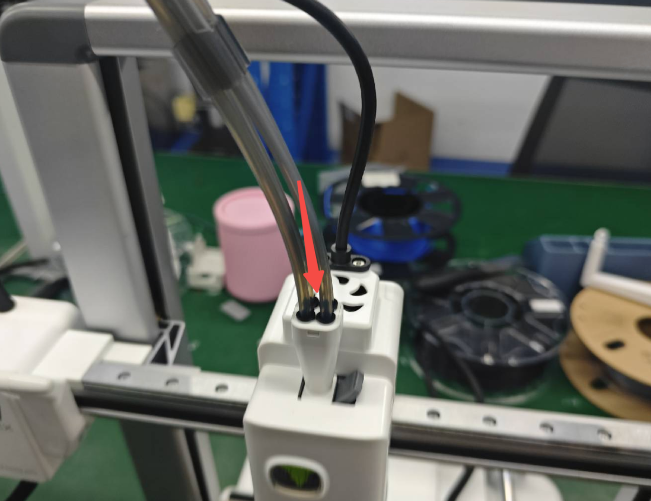

Conectá el kit de tubos PTFE. Instalá el extremo que tiene el Hub de 4 puertos largo en el manifold del cabezal, y conectá el otro extremo a los cuatro canales que están en la parte superior del CFS Lite. Al meter los tubos en los acoples neumáticos, asegurate de que entren hasta el fondo y tironealos suavemente para verificar que quedaron bien firmes.

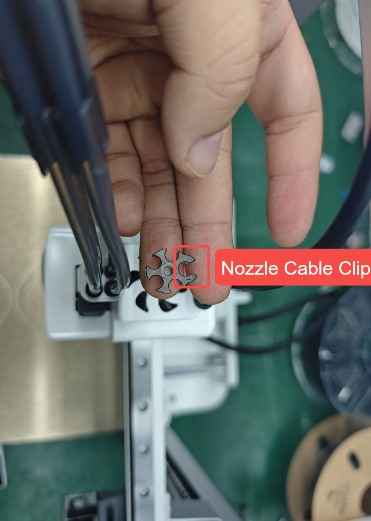

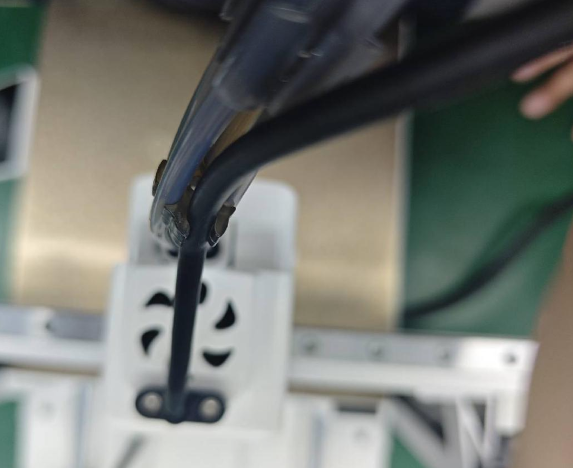

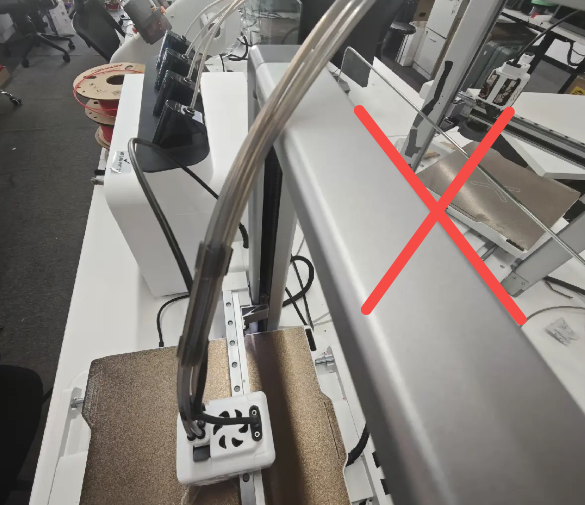

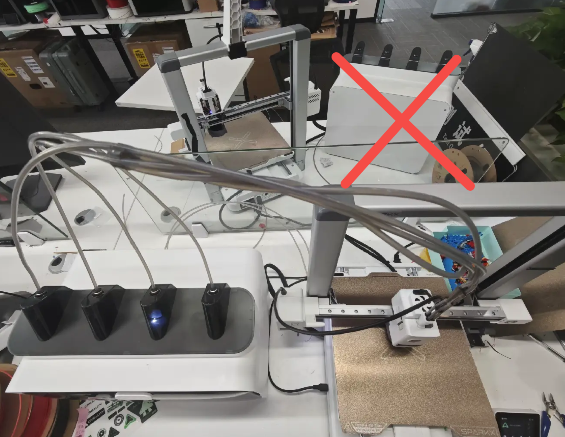

Instalá el Hub de 5 puertos. Fijate que el clip más largo quede orientado hacia atrás. Poné los tubos PTFE en los otros cuatro puertos y enganchá el cable del cabezal en el clip largo. Acomodá bien los tubos para evitar que se enreden entre ellos o que se vayan para atrás y toquen el gantry.
Por último, prendé la impresora y abrí la página de Gestión de Filamento para confirmar que el CFS Lite esté bien conectado. Una vez verificado, la conexión con la i7 ya está lista y podés seguir con la guía de primera impresión.
Galería de referencia
Fuente: Adaptado al español desde el wiki oficial Creality (licencia CC BY-SA). Revisión técnica por equipo Breva.
