En esta guía te mostramos cómo sacar de la caja y configurar tu nueva i7 Color Combo. Seguí estos pasos para desembalar la impresora y el CFS Lite de forma segura, asegurándote de que todo quede listo para tu primera impresión multi-color.
Descripción general del desempaquetado

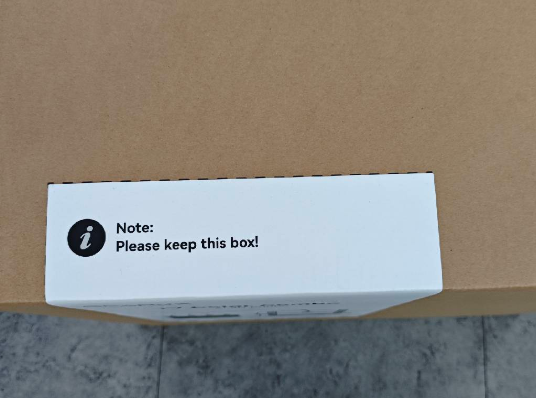

Guardá la caja exterior y todos los materiales de embalaje internos por si los llegás a necesitar más adelante. Vas a necesitar una tijera o un alicate de corte lateral para abrir todo.
Pasos para el desempaquetado

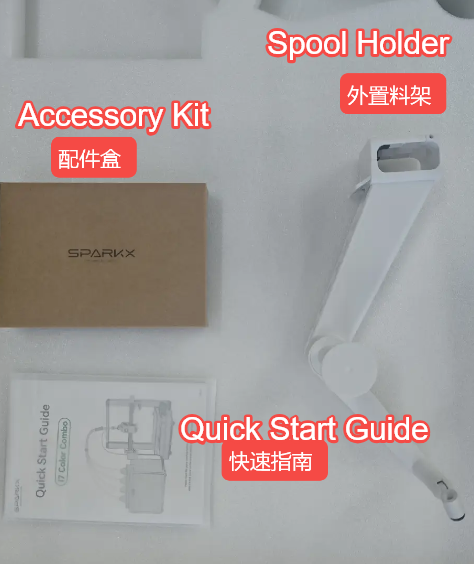

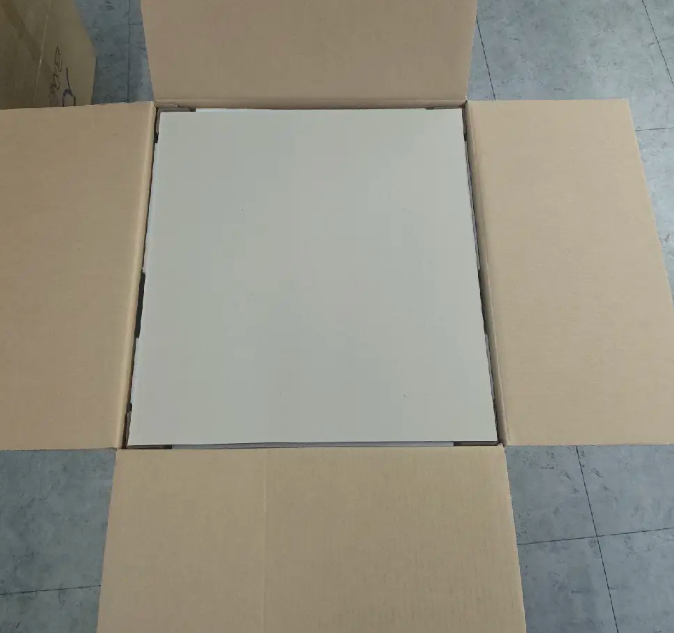

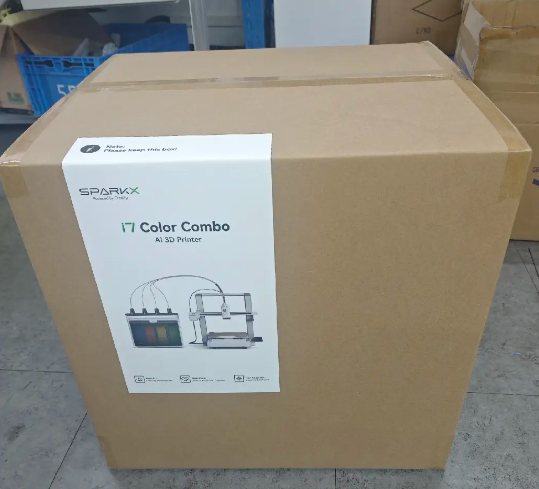

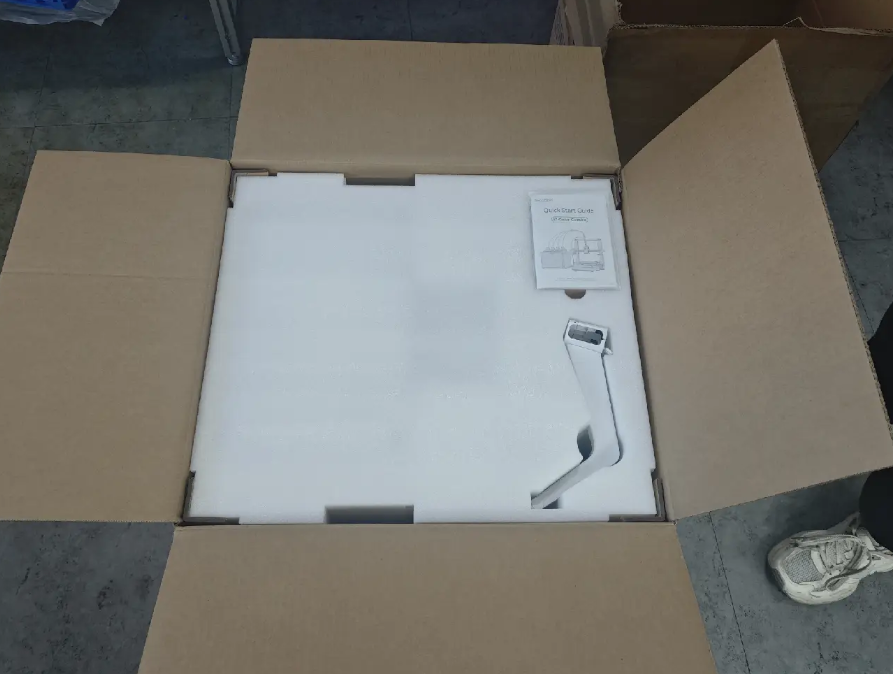

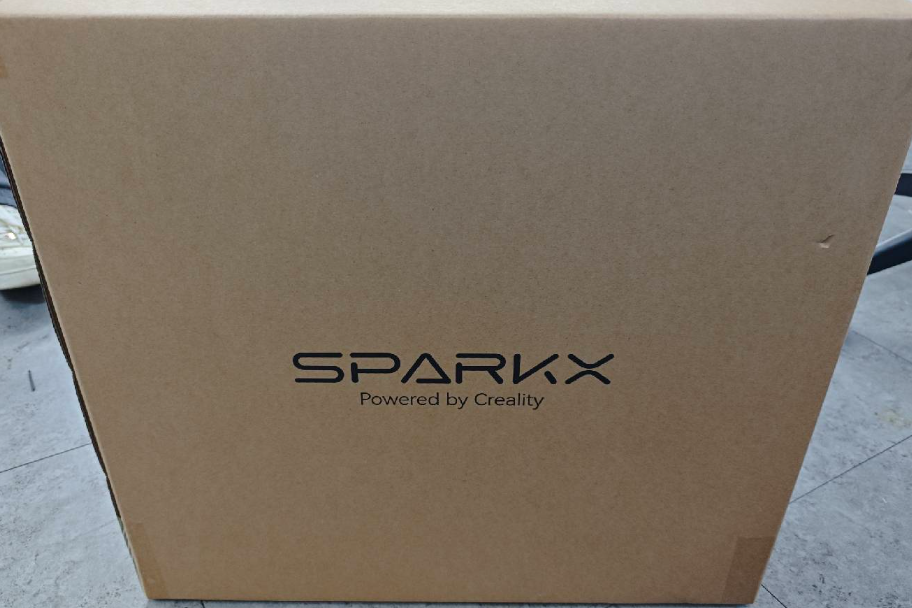

Primero, abrí la caja de cartón cortando la cinta de sellado superior con una tijera o herramienta adecuada. Sacá el inserto de cartón de arriba y desembalá el soporte de carrete, la Guía de inicio rápido y la caja de accesorios. Te recomendamos darle una mirada a la guía antes de seguir.

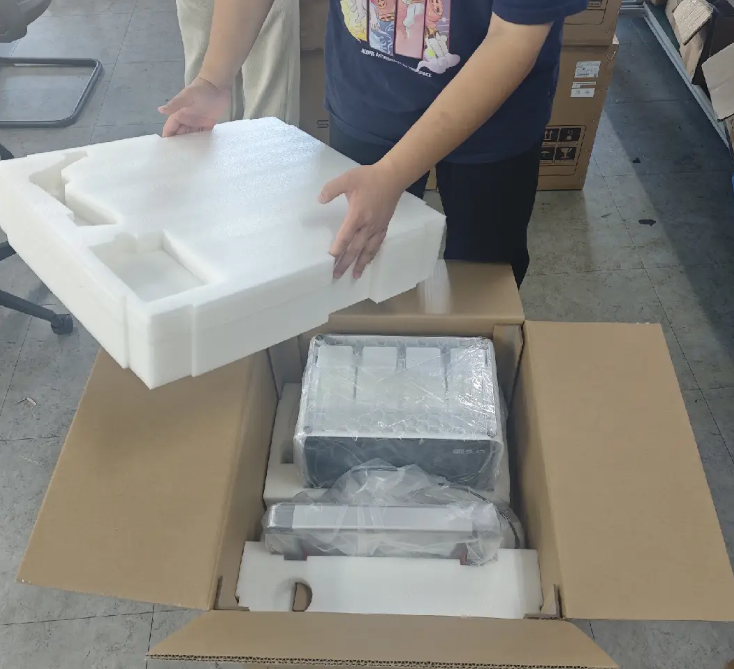

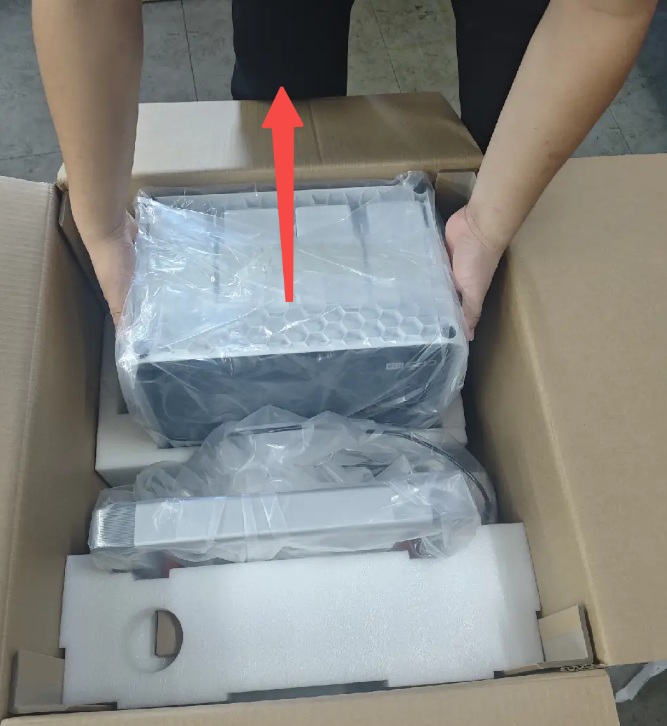

Después, agarrá las manijas de la espuma superior con las dos manos y levantala recto hacia arriba. Sacá el CFS Lite, abrí la bolsa antihumedad por abajo y quitá el film de la puerta frontal, las espumas de protección y todas las cintas de seguridad (las del exterior y las internas).
Retirá la espuma trasera y sacá la caja de filamento con su espuma protectora. No te olvides de sacar los rellenos de la cama caliente y la PEI plate que viene colocada a un costado.
Remoción de los componentes de sujeción de la impresora
Agarrá el marco de la impresora por la parte superior y levantalo recto para sacar la unidad principal de la caja. ¡Ojo! No levantes la máquina agarrándola de los rieles del eje X. Sacá la máquina de la bolsa antihumedad, quitá la cinta de arriba del eje Z y el cartón que traba el cabezal de herramientas.

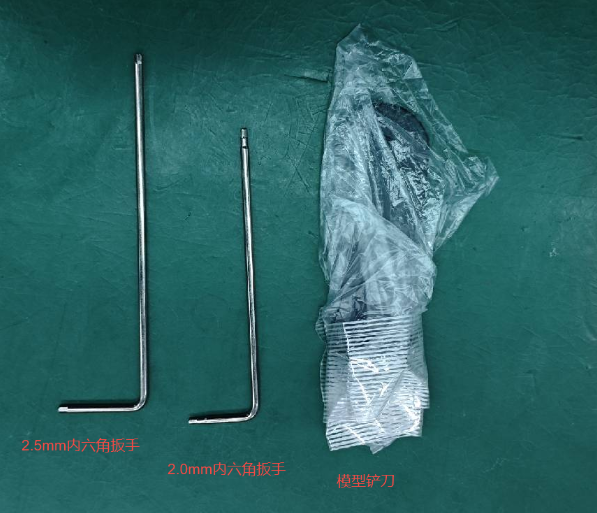

Usando la llave hexagonal H2 que viene en la caja de accesorios, sacá los cuatro tornillos de límite del eje X y los dos soportes traseros del eje X. Por último, retirá las tres cintas que mantienen la cama caliente en su lugar.
Instalación de la impresora y accesorios del CFS Lite
Sacá la build plate de su empaque e instalala sobre la cama caliente. Deslizala hacia los topes de la cama siguiendo la ilustración, fijate que quede bien nivelada y asentada.
Instalación del PTFE tube
Al instalar, prestá atención a la orientación de los tubos. Enganchá el clip largo y el clip de cinco puertos al conector de cinco vías en el cabezal de la máquina, y conectá un extremo del clip de cuatro puertos al lado de la caja. Insertá los otros extremos de los cuatro tubos de filamento en el manifold del cabezal.
Si notás que los PTFE tube que recibiste no son todos del mismo largo, no te preocupes. Originalmente se usaban de distintas medidas (dos de 93 mm y dos de 88 mm) para optimizar la resistencia. Si este es tu caso, instalá los más largos (93 mm) en los canales de la izquierda y derecha, y los cortos (88 mm) en los canales del medio. Si son todos iguales, es porque recibiste la versión optimizada que facilita la instalación.
Conexiones y requisitos de espacio
Fijate que el cable de 6 pines del CFS es direccional: el extremo que tiene el conector en ángulo recto debe ir conectado al lado del CFS Lite. Conectá el cable de alimentación al conector trasero de la máquina y enchufalo a la pared.
Para usar la i7 Color Combo de forma cómoda y segura, prepará un espacio de 876 mm de ancho y 550 mm de alto (contando los PTFE tube). Como la cama caliente de la i7 se mueve hacia adelante y atrás, necesitás una profundidad total recomendada de 743 mm para evitar que los cables choquen contra la pared o que la cama te toque cuando se desplaza al máximo hacia adelante.
Encendido y asistente de configuración
Prendé la máquina y girá la pantalla para que quede de frente. Tené cuidado: girá la pantalla únicamente en sentido horizontal. Seguí las instrucciones que aparecen en pantalla para completar el asistente de configuración, elegí el idioma y verificá el estado de la máquina según te lo pida el sistema.
Galería de referencia
Fuente: Adaptado al español desde el wiki oficial Creality (licencia CC BY-SA). Revisión técnica por equipo Breva.
