La impresora 3D SPARKX i7 es una máquina que construye objetos 3D usando filamento plástico. Convierte modelos digitales en piezas físicas y su principio de funcionamiento se basa generalmente en los siguientes pasos:
Crear u obtener un modelo digital
Primero, necesitás crear un modelo 3D o conseguir un modelo digital ya existente. Esto lo podés hacer usando un software de diseño asistido por computadora (CAD), o descargando modelos de repositorios online u otras fuentes.
Slicing
Después, usás un software de slicing como Creality Print para segmentar el modelo digital en múltiples capas delgadas. La información de cada capa se convierte automáticamente a un formato que la impresora puede entender: el gcode, que le indica a la impresora los movimientos de los ejes y las velocidades durante el proceso de impresión.
Preparar la impresora
Antes de arrancar la impresión, prepará la impresora cargando el filamento, instalando la build plate y calibrando los parámetros correspondientes para asegurar una calidad de impresión óptima.
Impresión
Una vez que está todo listo, la i7 va a depositar el filamento capa por capa sobre la build plate, construyendo el objeto gradualmente hasta que la impresión se complete.
Sistema de movimiento de la i7

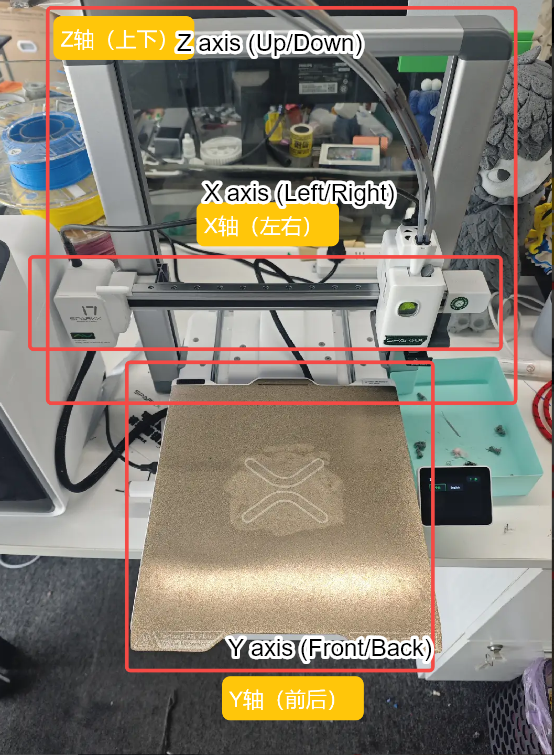

La i7 usa un sistema de movimiento de coordenadas cartesianas con un volumen máximo de construcción de 260 × 260 × 255 mm³. Su sistema de movimiento se compone de los siguientes elementos:
Sistema de movimiento del eje X
Consiste en un riel lineal de alta precisión y una viga horizontal. El cabezal de impresión está montado en el carro del riel lineal, que se puede mover suavemente a lo largo del riel horizontal. Al controlar el movimiento de izquierda a derecha del carro, el cabezal logra un posicionamiento preciso en el eje X.
Sistema de movimiento del eje Y
Está compuesto por dos varillas lineales de alta precisión y la plataforma de construcción. La plataforma está montada en carros de varillas lineales que pueden deslizarse libremente por las guías horizontales. Al controlar el movimiento hacia adelante y hacia atrás de los carros, la plataforma de construcción se mueve con precisión a lo largo del eje Y.
Sistema de movimiento del eje Z
Controla la posición vertical del cabezal de impresión respecto a la plataforma de construcción. Consiste en un conjunto de doble varilla lineal y guía de rodamientos lineales, juegos dobles de husillo y tuerca, un motor stepper y un sistema de transmisión por correa sincronizada. Los dos husillos están vinculados mecánicamente mediante una correa dentada impulsada por el motor stepper, asegurando un movimiento sincronizado. Además, la correa cuenta con un tensor rápido y trabaja en conjunto con un algoritmo de detección de tensión para mantenerla en niveles óptimos. Este diseño asegura un movimiento preciso y estable del cabezal en el eje Z.
Al coordinar el movimiento de los ejes X, Y y Z, la i7 permite un posicionamiento preciso de tres ejes del cabezal de impresión. Estos movimientos son impulsados por motores y sus correspondientes circuitos controladores, mientras que el controlador lee el archivo de impresión y emite comandos para controlar las trayectorias y velocidades durante la impresión.
Módulo del cabezal de herramientas

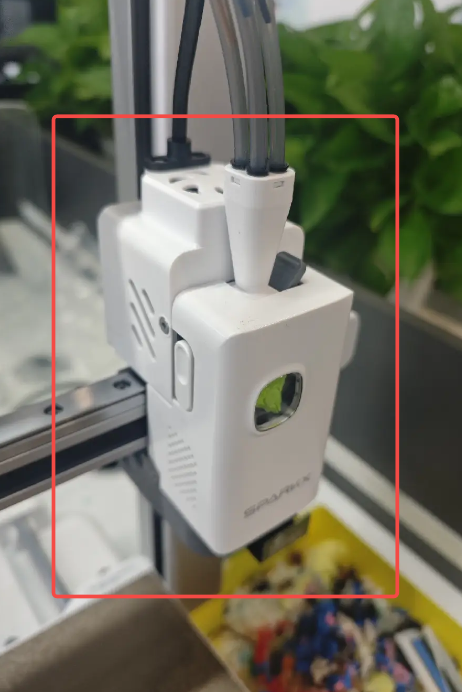

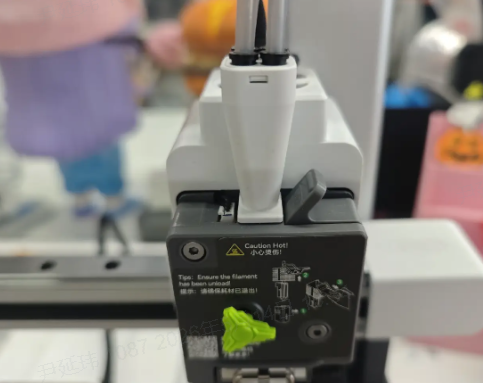

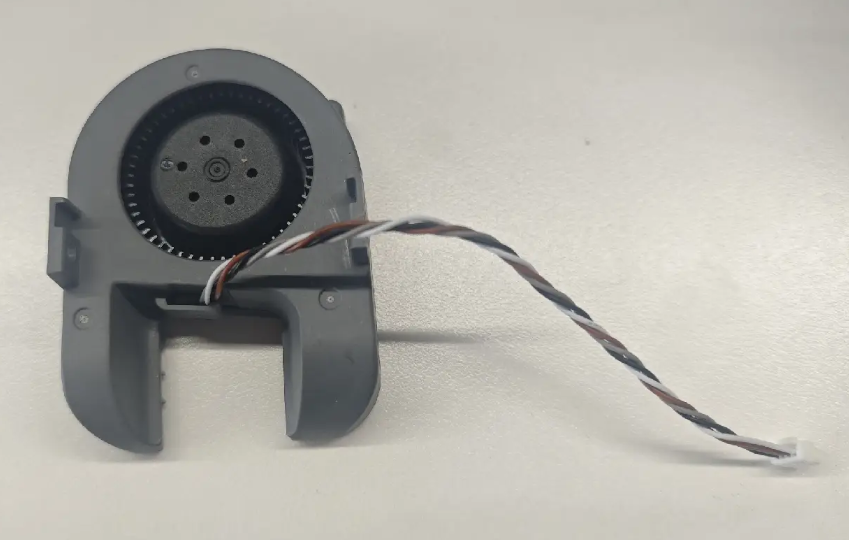

El módulo del cabezal de herramientas es uno de los componentes clave de la i7. Se compone principalmente de las siguientes partes: hotend y funda de silicona, conjunto de calentamiento del hotend, ventilador del hotend y ventilador de capa.
Conjunto del hotend
El conjunto del hotend incluye el bloque de calentamiento, el hotend, la funda de silicona y el ventilador del hotend; es el componente central del cabezal. Su función es calentar el filamento a una temperatura específica, derretirlo y depositarlo capa por capa para formar el modelo impreso.

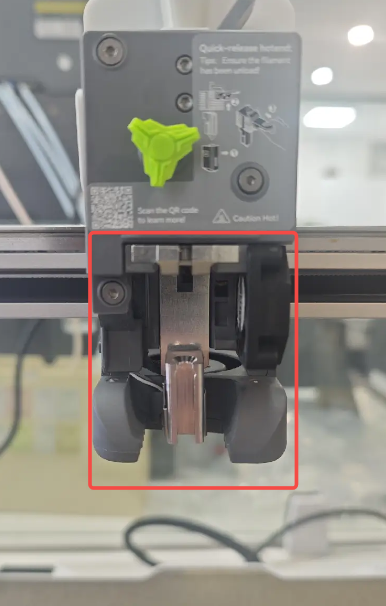

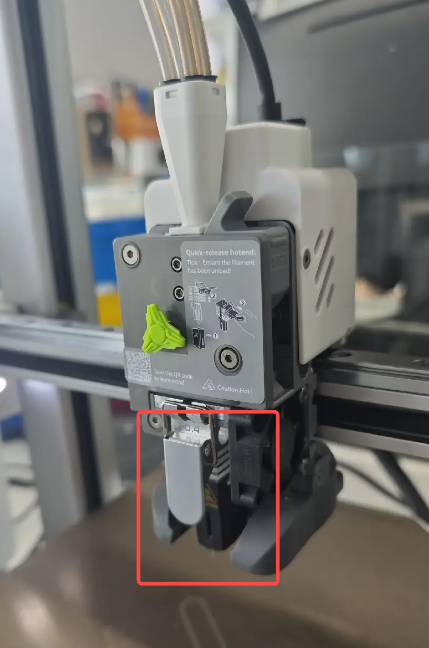

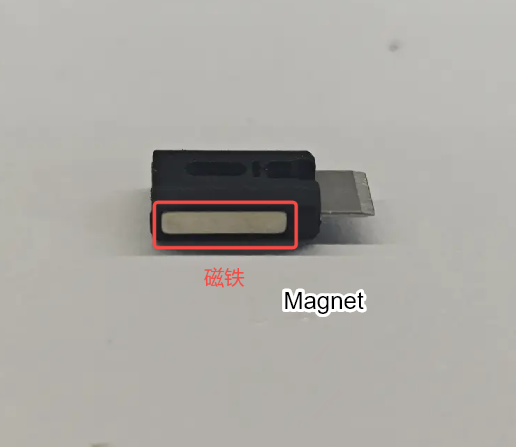

La i7 cuenta con un hotend de liberación rápida con nozzle y heat break integrados. Este diseño permite un calentamiento significativamente más rápido que los hotend convencionales y permite que el hotend se saque o reemplace sin necesidad de herramientas como destornilladores.

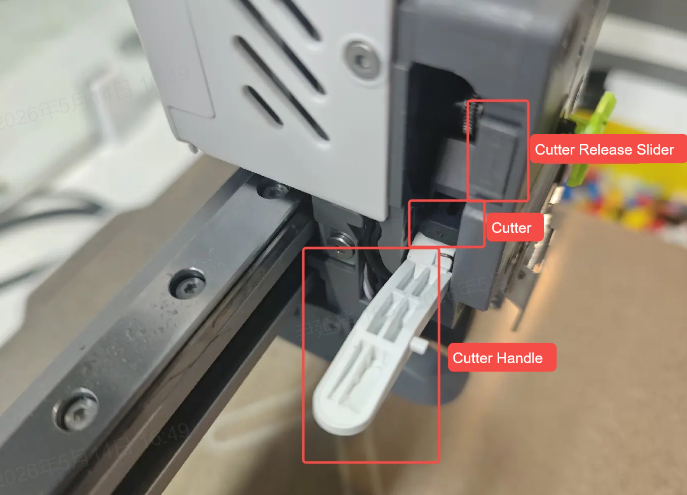

Conjunto del extruder

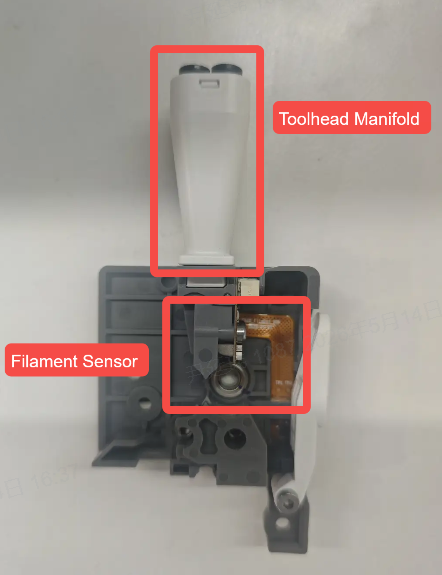

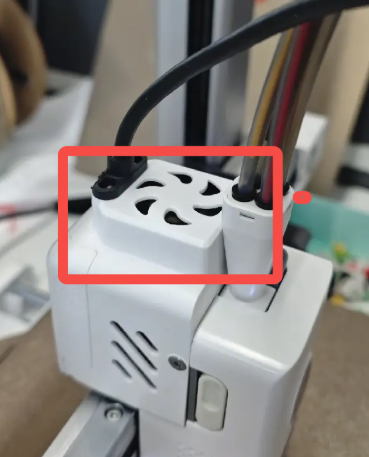

El motor y los engranajes del extruder son los componentes clave de este conjunto. El motor del extruder tira del filamento desde el carrete y lo alimenta al hotend, donde se calienta, se funde y se extruye a través del nozzle para crear el objeto. El control preciso de la longitud de alimentación del filamento es crítico, lo que convierte al motor del extruder en uno de los núcleos de la impresora 3D.

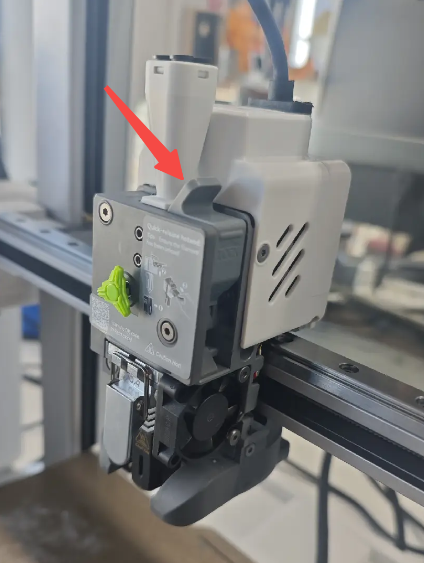

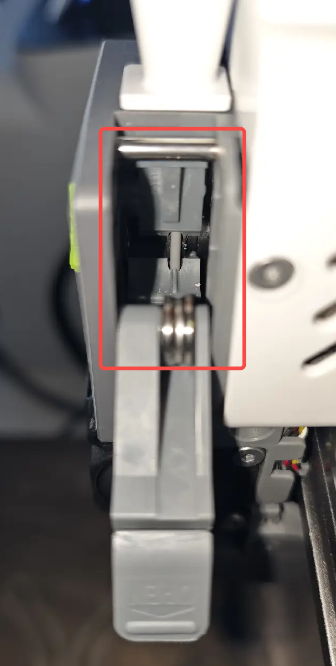

Dentro del conjunto del extruder, la traba en esta posición se puede abrir para inspeccionar directamente atascos de filamento, desgaste del material y acumulación de residuos.
