CFS se refiere al Creality Filament System, que trabaja con impresoras 3D para permitir la gestión automatizada de filamentos y la impresión.
El CFS Lite es un sistema de alimentación automática de filamento completamente nuevo lanzado por SPARKX, y permite la impresión multicolor. Este artículo ofrece una visión general de los diversos módulos y funciones principales del sistema de alimentación CFS Lite.
Si tenés otras preguntas sobre el CFS Lite, también podés consultar las Preguntas Frecuentes (FAQ) del CFS Lite.
Módulos principales del CFS Lite
Ranuras de filamento

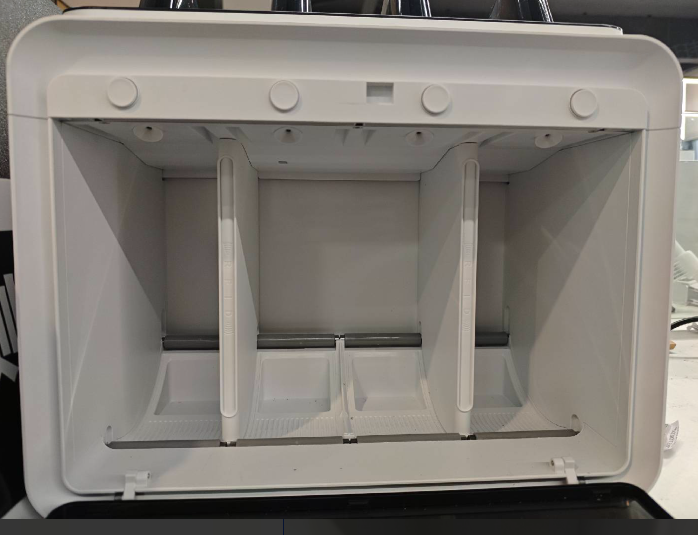

El CFS Lite tiene cuatro ranuras de filamento independientes. Cada ranura viene equipada con rodillos tanto en la parte delantera como en la trasera, y admite bobinas de filamento estándar de 1 kg. Para ver precauciones detalladas sobre las bobinas, fijate en la Guía de compatibilidad de consumibles del CFS Lite.

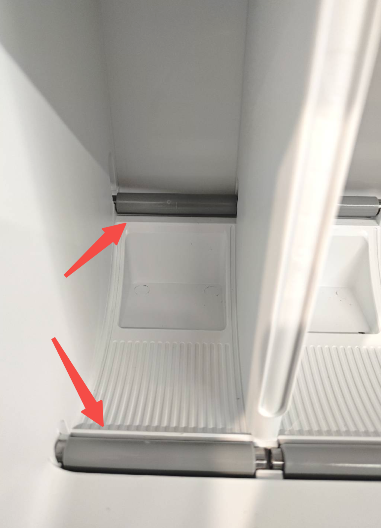

Una vez que ponés una bobina de filamento en la ranura, queda apoyada sobre los rodillos delanteros y traseros. Durante la carga de filamento, los rodillos ayudan a que la bobina gire, lo que reduce la resistencia en la alimentación.

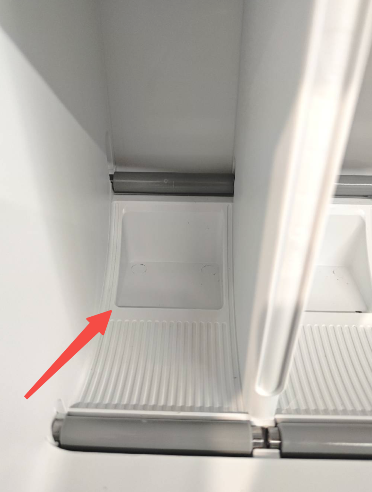

Hay un hueco en la parte inferior de cada ranura para poner un desecante. Con la máquina vienen cuatro paquetes de desecante para que los uses.
Cada ranura tiene una entrada de filamento independiente en la parte superior. Después de insertar el filamento en la entrada, pasa a la sección del Feeder, y a partir de ahí, el sistema i7 + CFS Lite gestiona el filamento de forma totalmente automática.
Feeder

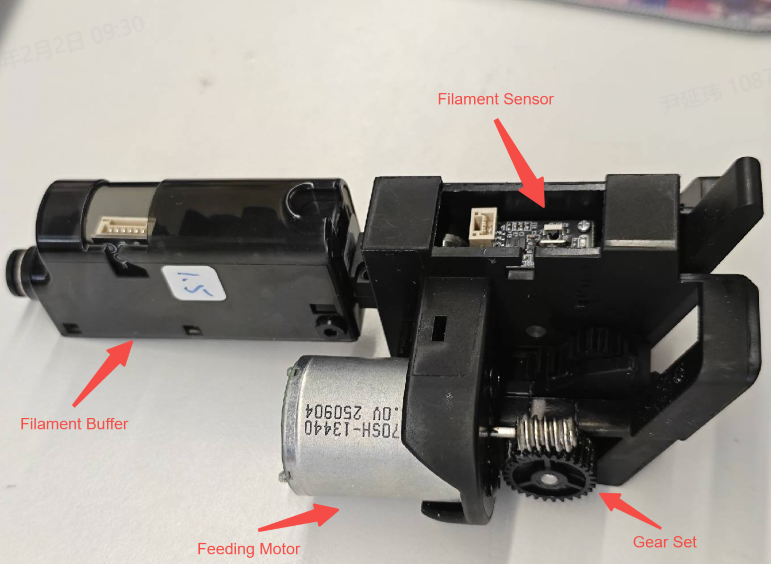

Cada ranura de filamento está equipada con un Feeder independiente, que se encarga de alimentar el filamento hacia el cabezal o de retraerlo.
Sensor de detección de filamento
En cada Feeder hay un sensor de detección de filamento instalado cerca de la entrada. Cuando insertás el filamento por la entrada, el sensor se activa, el motor arranca y los engranajes de alimentación agarran el filamento para mandarlo hacia adelante automáticamente.
Cuando el filamento se acaba, la punta del filamento sale del sensor de detección. El sensor manda una señal de falta de filamento a la impresora, que va a mostrar un aviso o arrancar el proceso de recarga automática.
Odómetro
Cada Feeder tiene un odómetro en la posición del rodillo de presión. La rueda del odómetro es un rodillo pasivo. Cuando agarra el filamento junto con los engranajes de alimentación y el filamento avanza, la rueda gira en consecuencia. Esto le permite al sistema saber si el filamento está saliendo bien del CFS Lite.
Buffer de filamento
Cerca de la salida de filamento hay un buffer instalado para ayudar mejor a la alimentación. Adentro del buffer hay un sensor fotoeléctrico y un resorte. El resorte está conectado a un bloque estructural negro; juntos forman un módulo de detección de enredos de filamento.
Durante la carga o la impresión, si la resistencia externa es muy alta y el filamento no puede avanzar bien, el resorte del buffer se comprime. Cuando el sensor fotoeléctrico detecta el bloque estructural negro, se activa una alarma de enredo de filamento, lo que ayuda a evitar mayores problemas en la impresión.
Funciones clave del CFS Lite
Pre-alimentación
Cuando una ranura del CFS Lite está vacía, al meter el filamento en el Feeder, se cargan automáticamente unos 50 cm de filamento en el tubo de PTFE. Este proceso se llama pre-alimentación.
Reconocimiento por RFID
Cada ranura de filamento en el CFS Lite tiene su propia bobina de detección RFID. Una vez que se coloca una bobina en la ranura y se inserta en el puerto de alimentación, el CFS Lite puede leer automáticamente la información del filamento, incluyendo el tipo de material, color y otros detalles relevantes.
Alimentación y retracción automática
A diferencia de la alimentación manual en máquinas individuales, con el CFS Lite ya no necesitás cargar o retirar el filamento a mano. Simplemente ponés el filamento en la ranura y lo metés en el puerto de alimentación. Después de editar la información del filamento, podés cargar o retraer tocando el botón correspondiente en la pantalla: la impresora y el CFS Lite van a completar todas las acciones automáticamente.
Durante la impresión, el CFS Lite trabaja con la impresora para alimentar o retraer el filamento según sea necesario para el cambio de material, permitiendo la impresión multicolor o multimaterial. Después de imprimir, el CFS Lite también puede retraer el filamento automáticamente para que sea más fácil cambiarlo.
Detección de agotamiento de filamento
Impresión de un solo material: Funciona igual que la detección en una impresora común. Cuando el cabezal detecta que no hay filamento, avisa "Sin filamento" y pide que se inserte uno nuevo. Si la reanudación automática está activada, el sistema sigue alimentando solo.
Impresión multimaterial: En algunos casos, el último segmento de filamento puede haber dejado ya...
