Armamos un kit de tornillos específico para la serie i7 con las piezas que más se usan o se pierden fácil, para que te sea más simple elegirlos y usarlos durante el mantenimiento. En esta guía vas a encontrar la ubicación de cada tipo de tornillo incluido en el kit.
Lista de tornillos
- M3×6(A): 5 unidades
- 3×15×M2.5: 3 unidades
- M2×6: 10 unidades
- 2.5×12×M2: 3 unidades
- ST3×6: 10 unidades
- M3×6(B): 5 unidades
- M2×11: 4 unidades
Uso de los tornillos
M3×6(A)

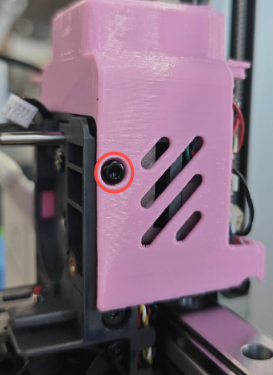

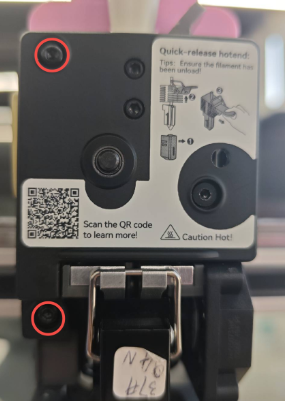

Sujeta la tapa frontal del extruder y el conjunto del limpiador de purga.
3×15×M2.5

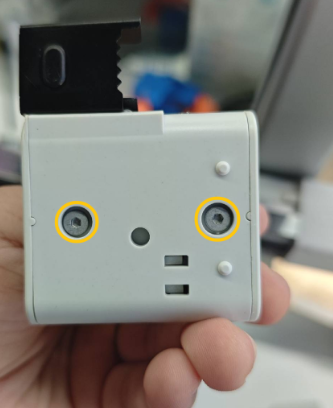

Sujeta la llave del cabezal de herramientas.
M2×6

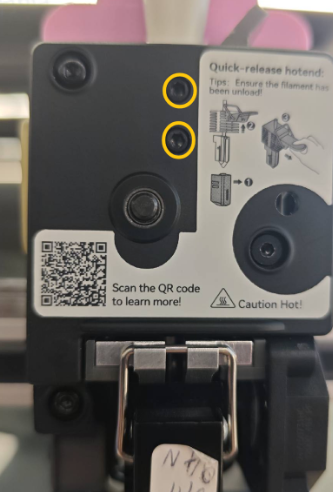

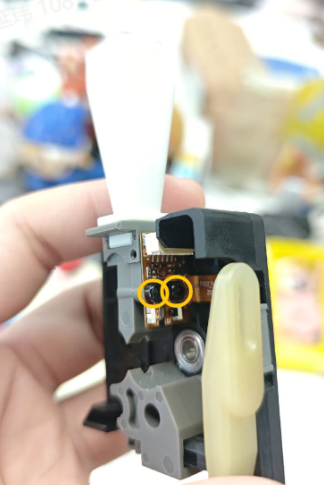

Sujeta el conjunto del manifold del cabezal y la placa del sensor de filamento.
2.5×12×M2

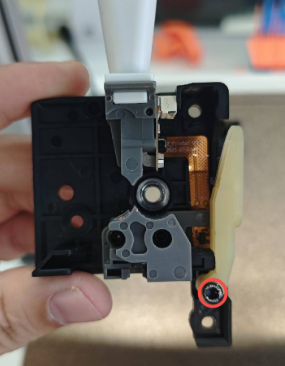

Sujeta el cortador de filamento.
ST3×6

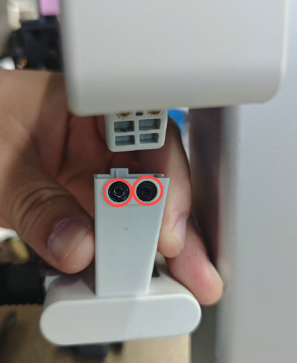

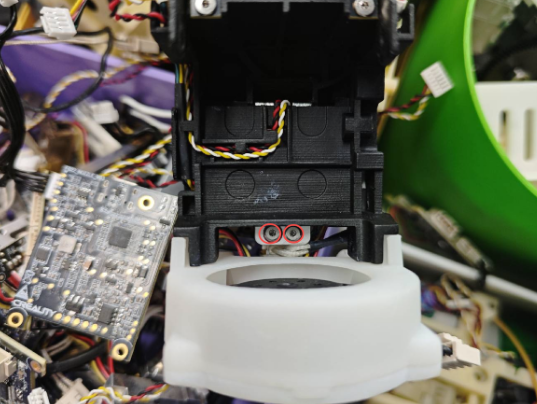

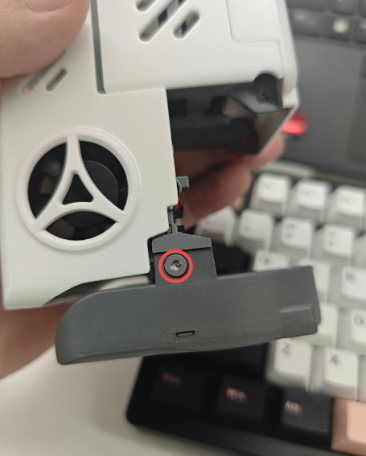

Sujeta la tapa trasera del extruder, la tapa de la base del conjunto del limpiador de purga y el ventilador de capa.
M3×6(B)

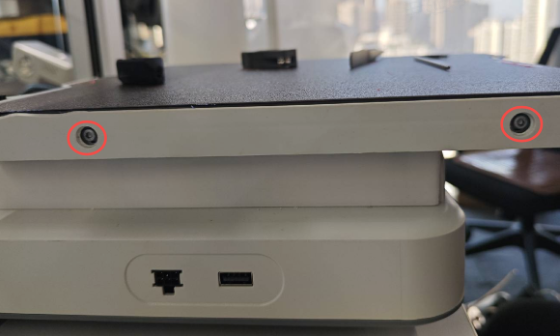

Sujeta la cama caliente (SKU: 3206010950).
M2×11

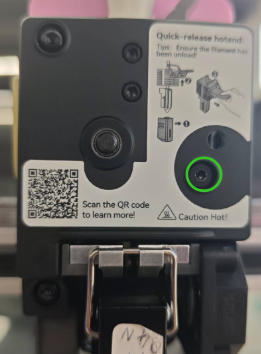

Sujeta el conjunto de calentamiento del hotend (SKU: 3206011032).
Galería de referencia
Fuente: Adaptado al español desde el wiki oficial Creality (licencia CC BY-SA). Revisión técnica por equipo Breva.
