Esta guía te va a ayudar a diagnosticar y arreglar los problemas cuando el ventilador de enfriamiento del heat break deja de girar. Es clave que sigas los pasos en orden para identificar si la falla está en el ventilador, los cables o la placa madre.
Descripción del problema
El heat break cooling fan no gira durante el proceso de impresión.
Causas posibles
El cable del heat break cooling fan tiene un falso contacto, el ventilador está roto, el cable del extruder está dañado o el puerto correspondiente en la placa madre dejó de funcionar.
Pasos de diagnóstico
Precauciones antes de arrancar
Tené en cuenta que el heat break cooling fan (Fan 2) normalmente empieza a girar recién cuando el nozzle llega a los 50 °C.
Herramientas necesarias
Vas a necesitar una llave Allen de 2.0 mm y un multímetro.

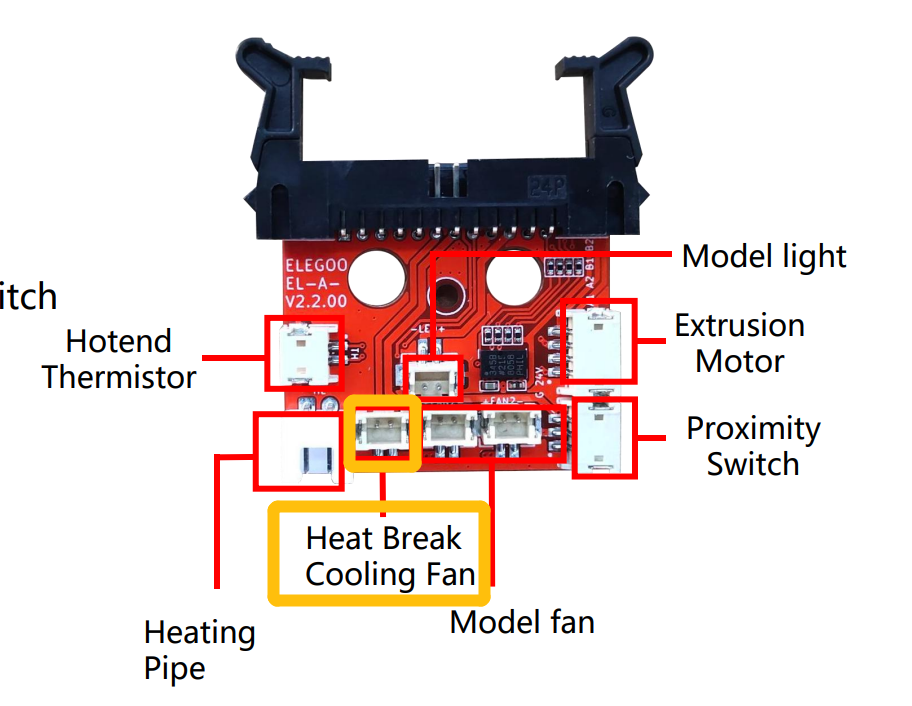

Paso 1: Reconectá los cables del heat break cooling fan y del extruder

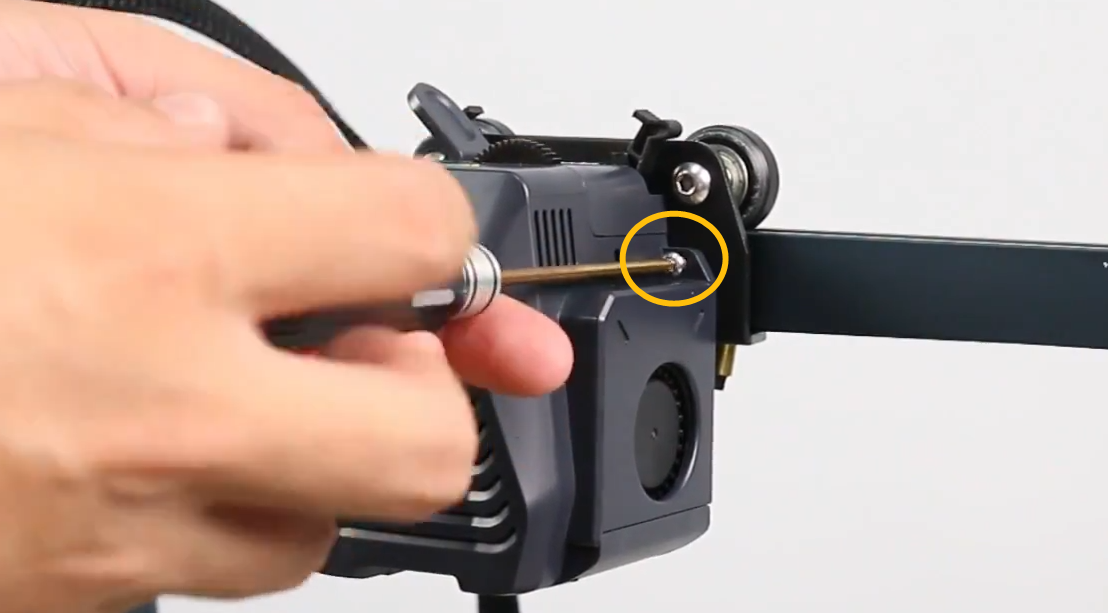

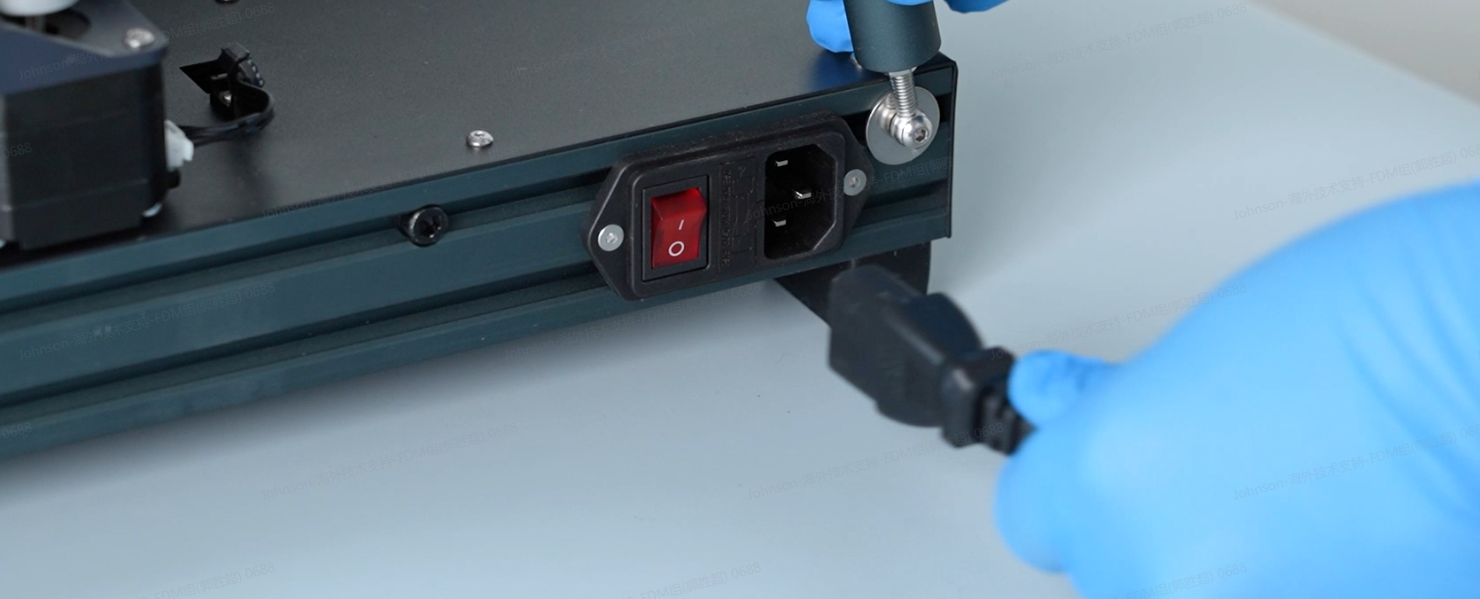

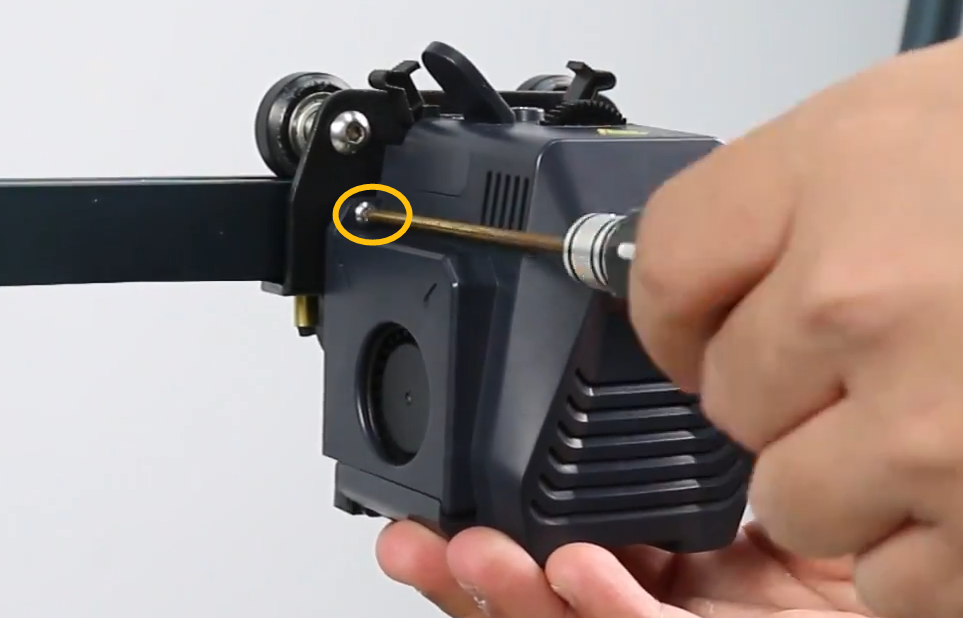

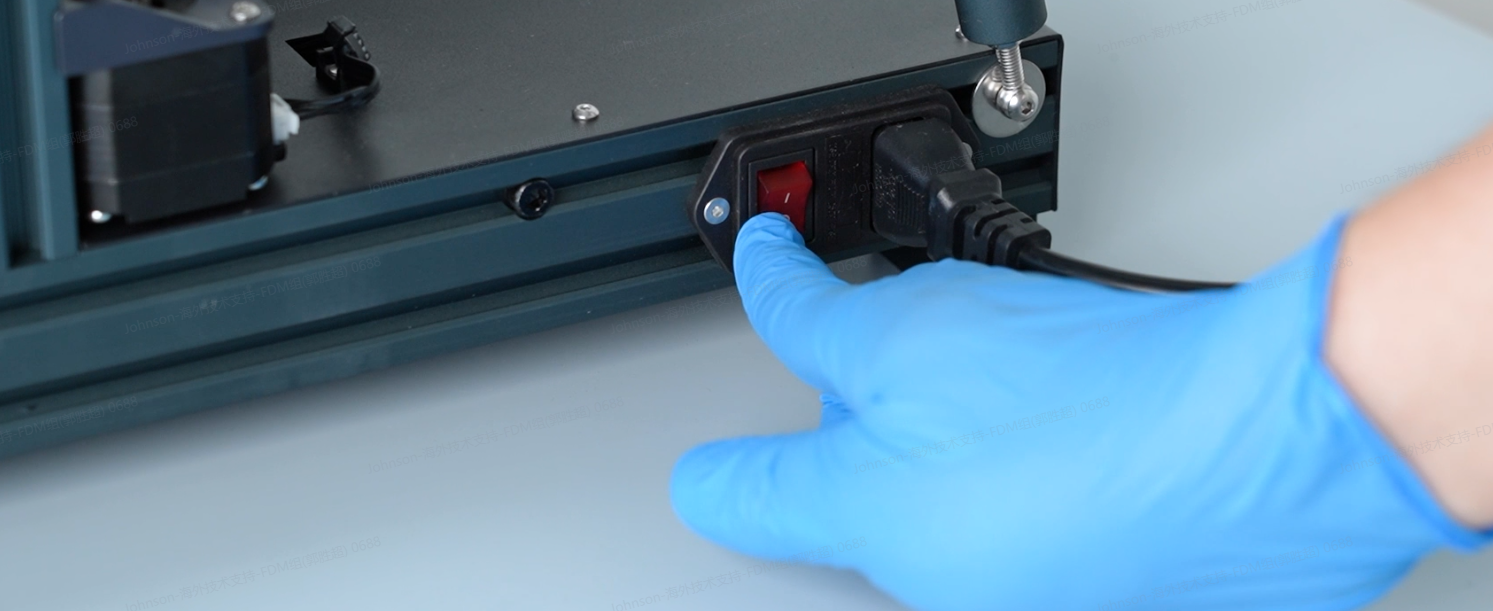

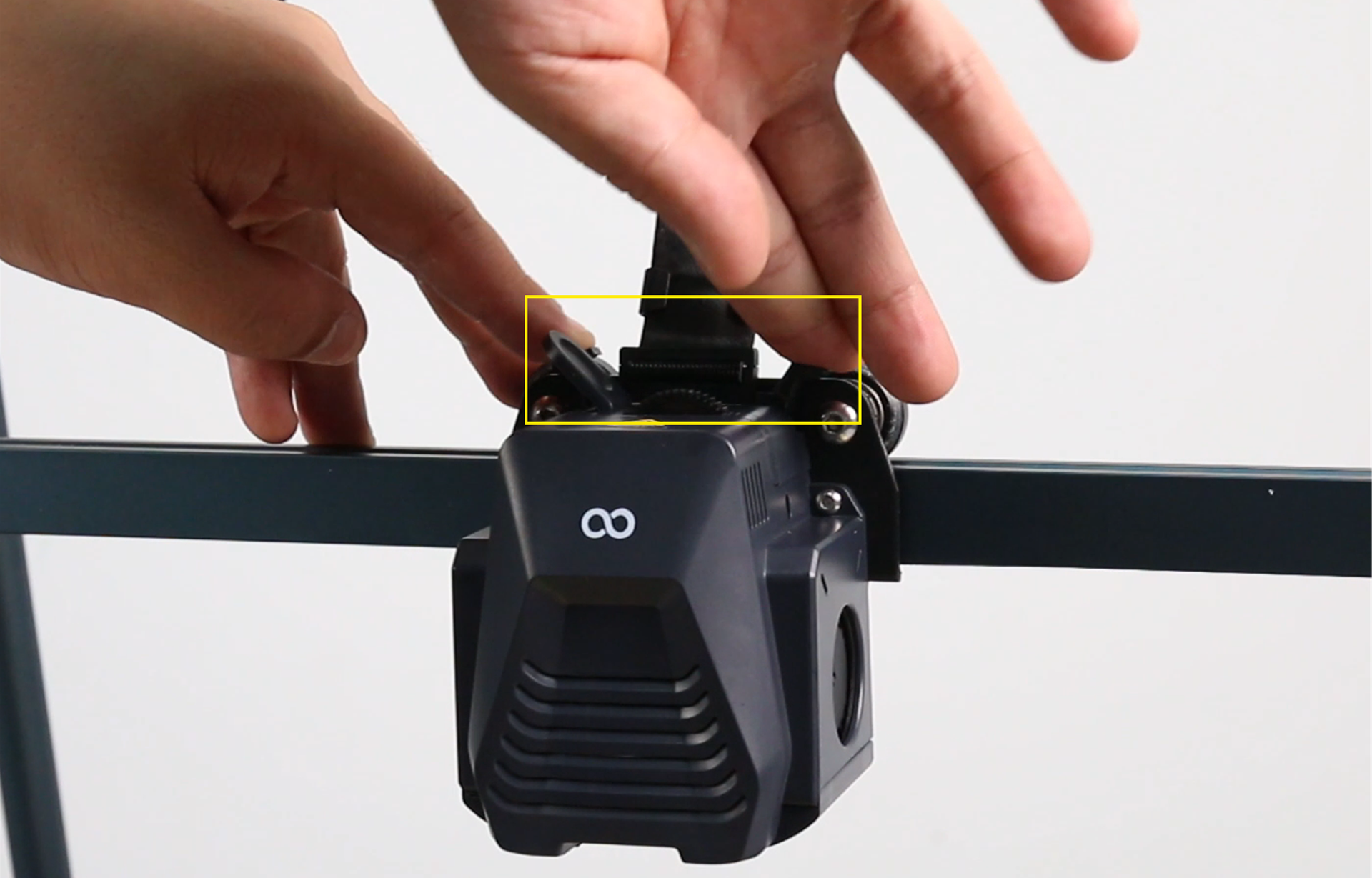

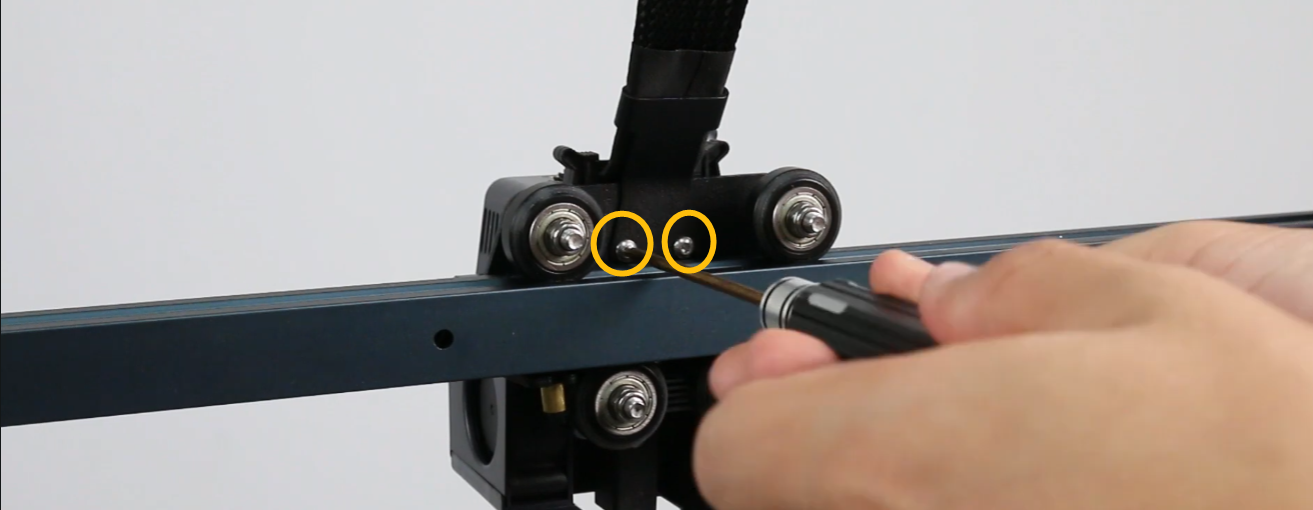

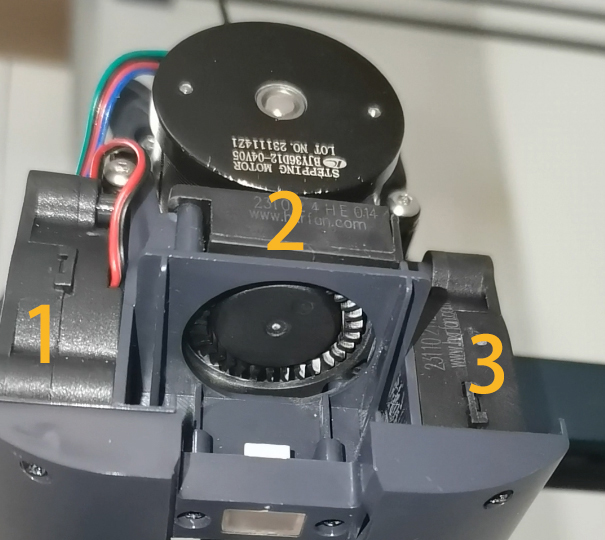

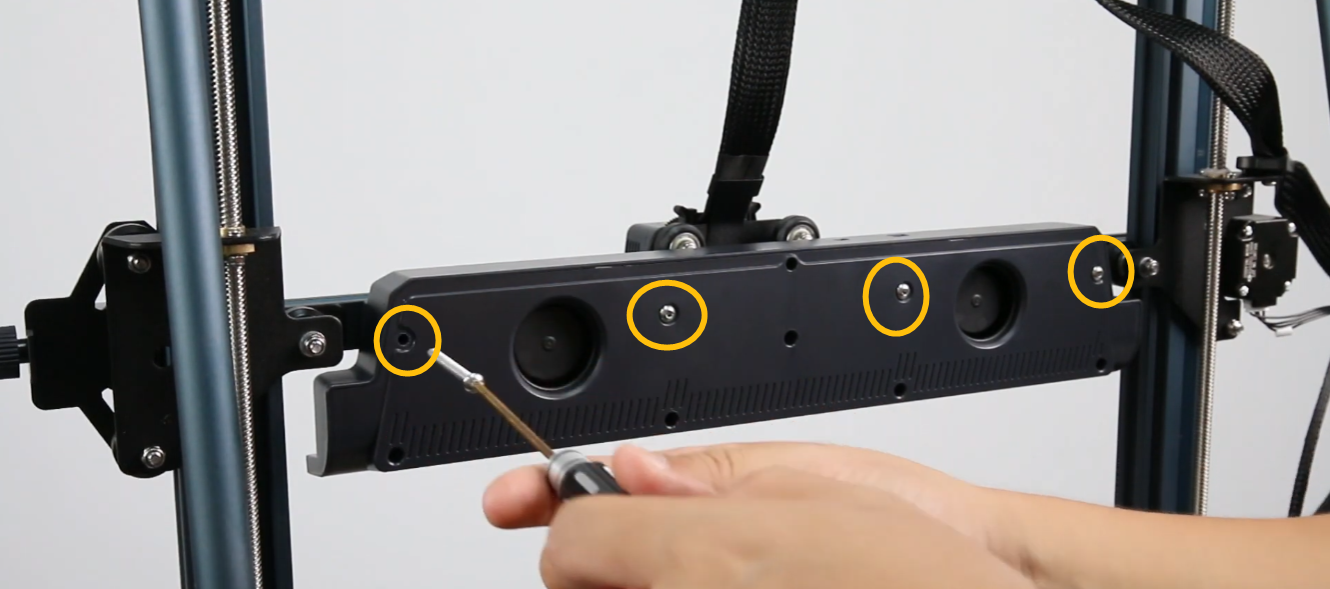

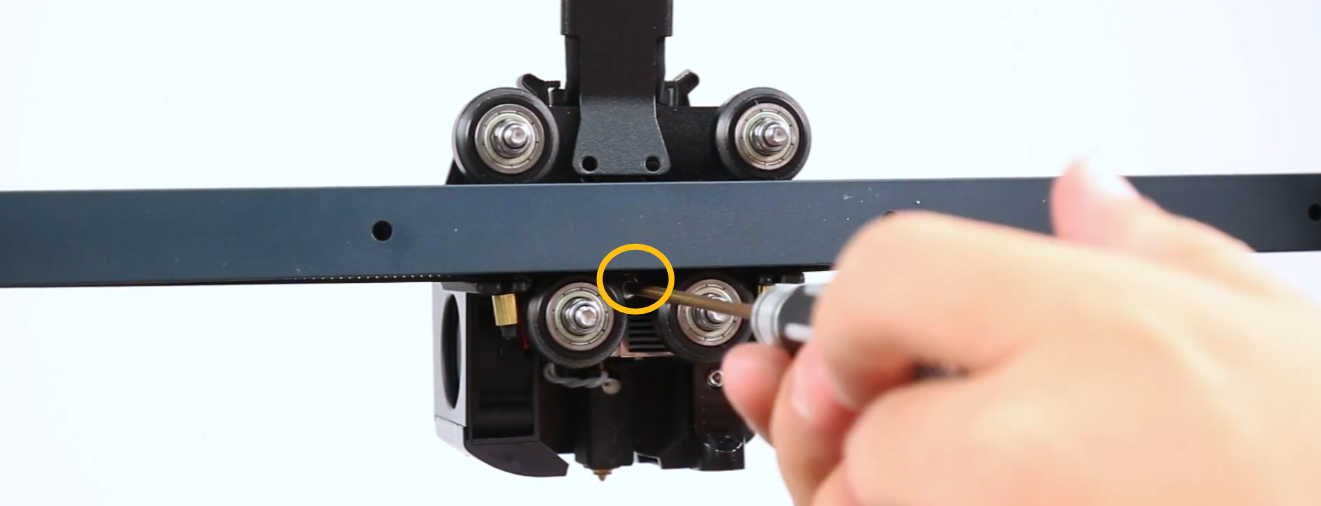

Apagá la impresora y desenchufala. Sacá el ventilador auxiliar de enfriamiento y los tornillos del extruder (tres atrás y dos adelante) con cuidado de que no se caiga. Volvé a conectar los cables marcados, asegurándote de que hagan buen contacto. Prendé la máquina, subí la temperatura del nozzle a 200 °C y fijate si ahora gira. Si sigue sin andar, pasá al paso 2.

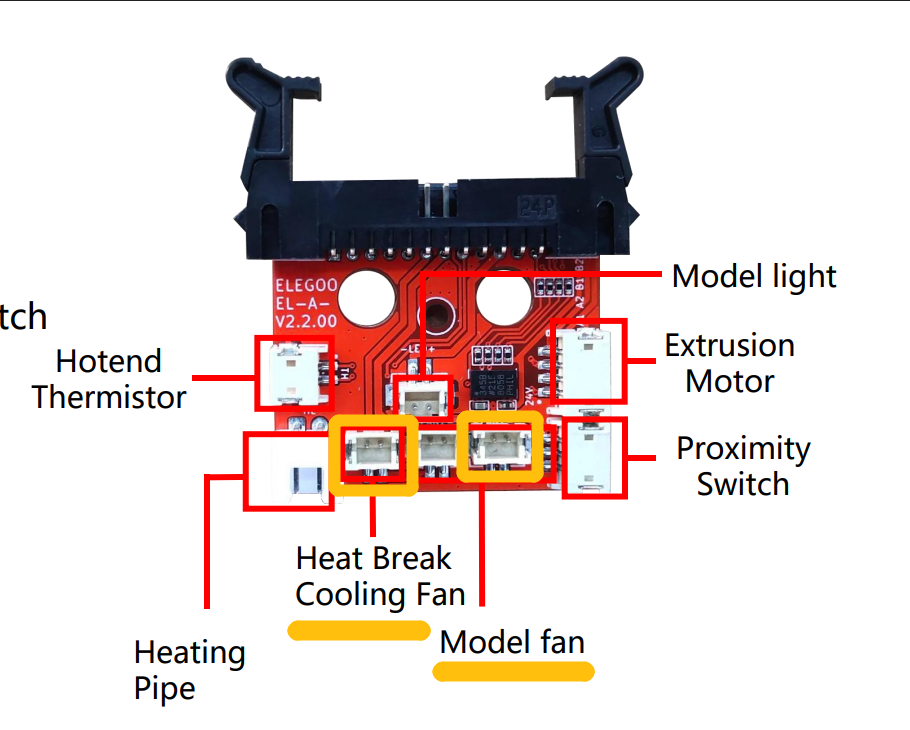

Paso 2: Intercambiá los conectores del heat break cooling fan y del ventilador de capa
Con la máquina apagada, intercambiá los conectores del heat break cooling fan y del ventilador de modelo para probar. Prendé la impresora y activá el ventilador de modelo desde la pantalla: si el ventilador del heat break gira, el problema es de la placa o los cables; si sigue sin girar, el ventilador está roto y tenés que cambiarlo.

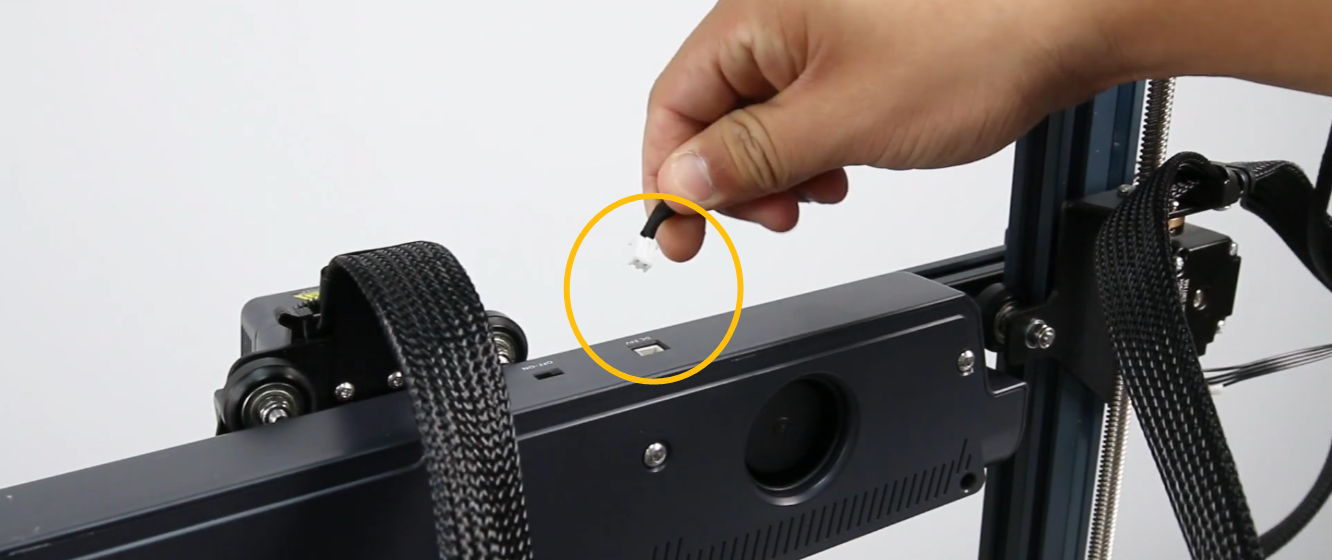

Paso 3: Conectá el cable del heat break cooling fan directo a la placa madre
Si todavía no lo solucionaste, abrí la tapa inferior de la impresora para llegar a la placa madre. Conectá el cable del ventilador directamente en el puerto correspondiente de la placa. Si ahí funciona, el problema está en el cable del extruder o en la placa adaptadora. Si ni así arranca, lo que está dañado es la placa madre.
Galería de referencia
Fuente: Adaptado al español desde el wiki oficial Elegoo (licencia CC BY-SA). Revisión técnica por equipo Breva.
