Acá tenés una guía completa sobre los términos y componentes más importantes de las impresoras FDM. Mirá los detalles técnicos para sacarle el máximo provecho a tu equipo Elegoo y entender cómo funciona cada parte.
Impresoras serie Neptune

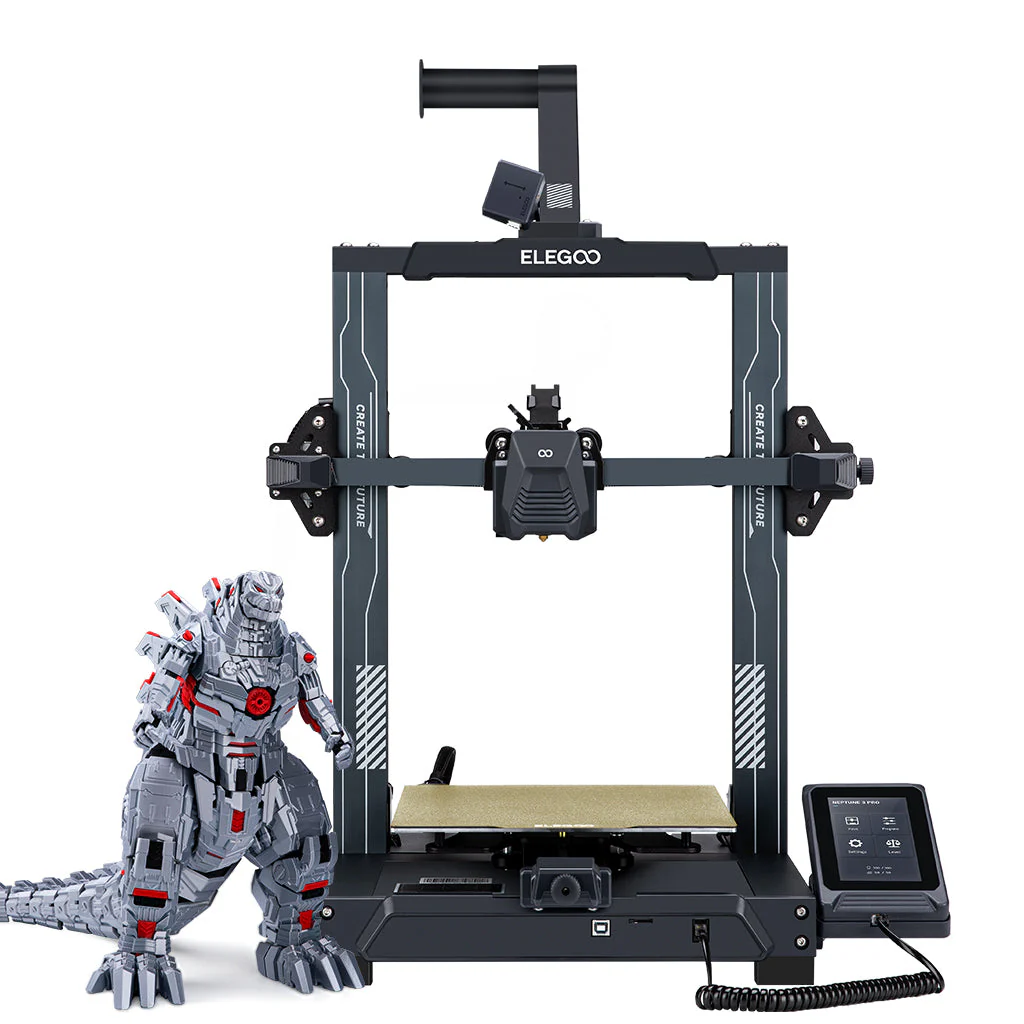

La línea Neptune abarca desde los modelos 2 hasta los 4 (incluyendo versiones Pro, Plus y Max). Estas máquinas utilizan sistemas Marlin o Klipper y ofrecen diferentes volúmenes de impresión, que van desde los 220x220x250mm en los modelos iniciales hasta los 420x420x500mm en las versiones Max.
Cabezal de impresión y componentes

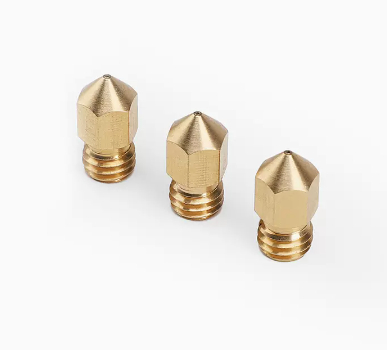

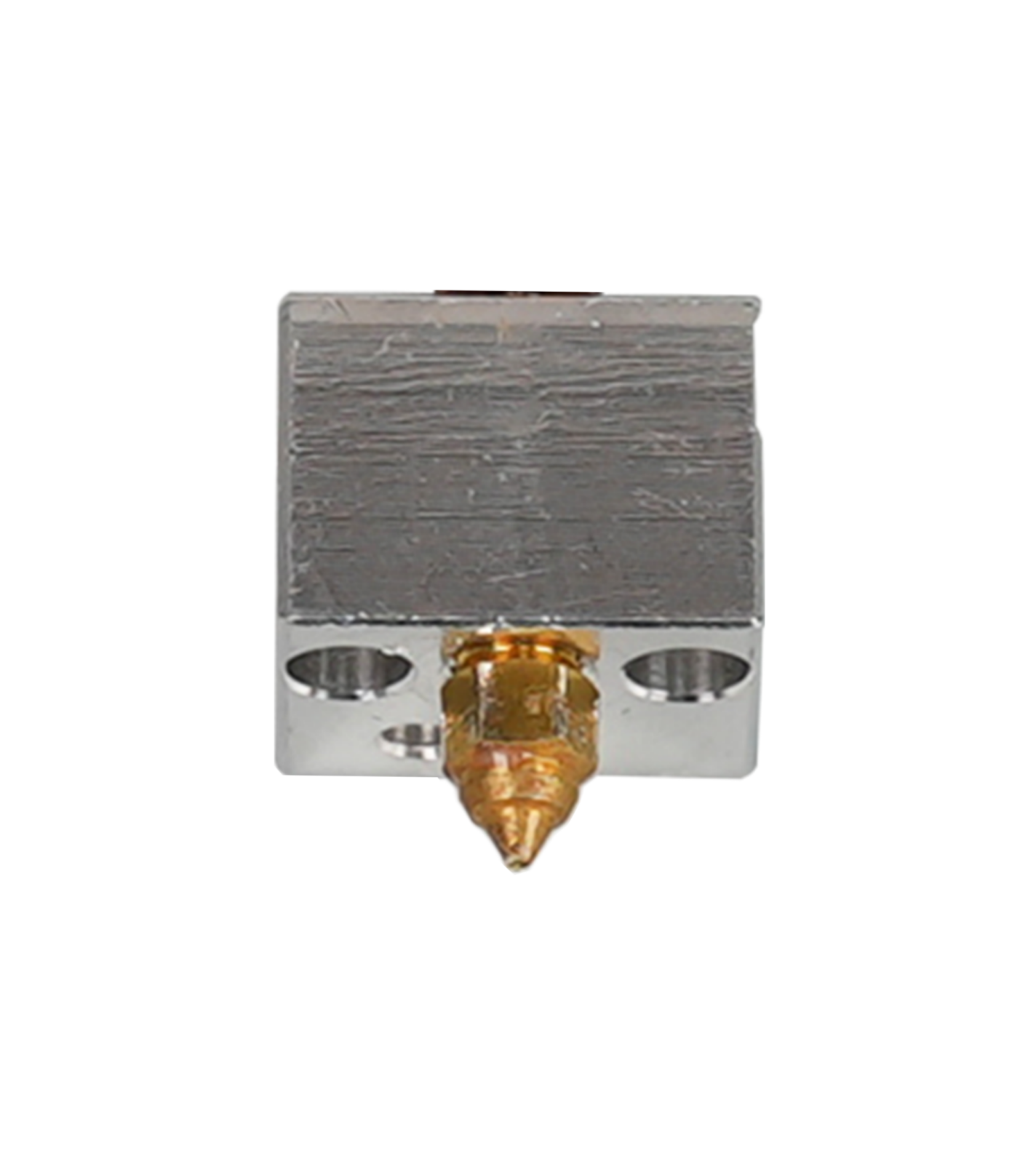

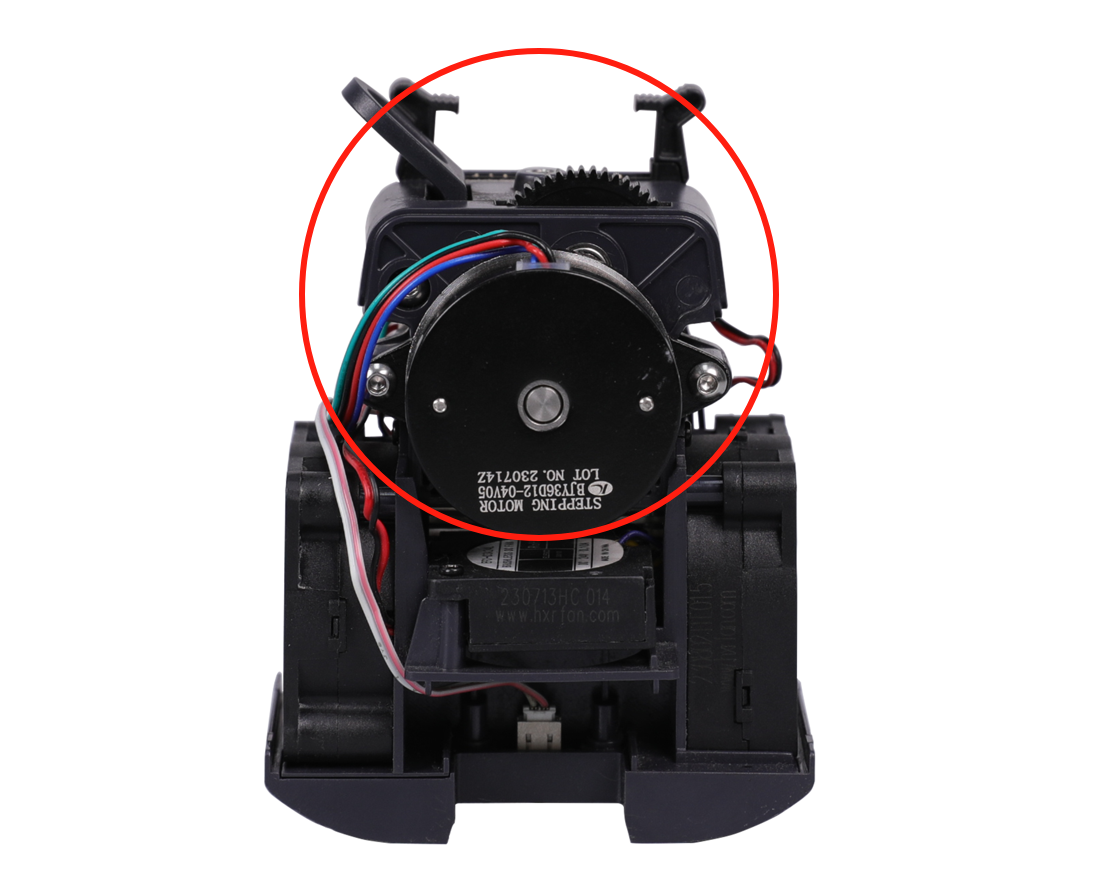

El direct extruder se ubica cerca del nozzle y es el encargado de empujar el filamento; su diseño de corta distancia lo hace compatible con muchos materiales. El motor del extruder acciona los engranajes para la alimentación del material. El conjunto del nozzle está formado por el nozzle, el bloque calefactor, el termistor, el throat pipe, la funda de silicona y el tubo de PTFE. El nozzle funde y extruye el material en diámetros comunes de 0.4mm, mientras que el heat sink disipa el calor del throat pipe para evitar que el filamento se derrita antes de tiempo.
Sistema de ventilación

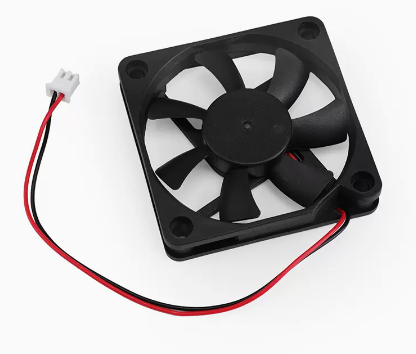

Contás con el ventilador de enfriamiento de la garganta para disipar el calor del throat pipe y el ventilador de capa (model cooling fan), que enfría el filamento extruido al instante para asegurar la estabilidad de las capas. Además, hay ventiladores auxiliares para mejorar el enfriamiento general y un ventilador para la placa madre que refrigera los controladores de los motores.
Estructura principal y sensores

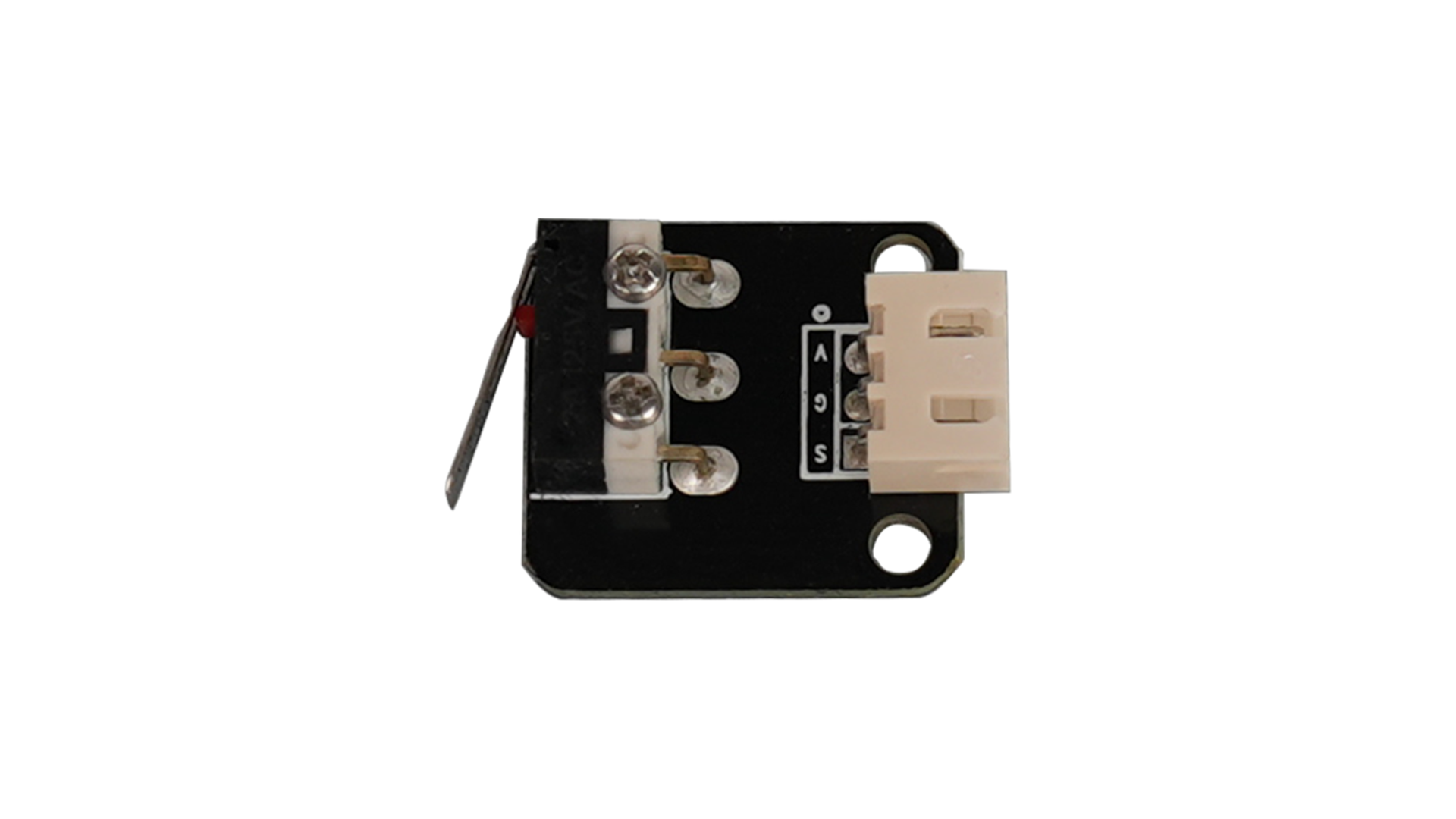

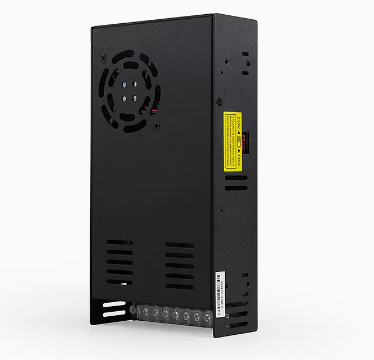

Los motores X, Y y Z controlan los movimientos en los tres ejes, mientras que la fuente de alimentación provee la energía eléctrica. Los finales de carrera (limit switch) y el sensor de proximidad permiten posicionar los componentes y realizar la nivelación automática. El módulo de detección de filamento sensa el paso del material y pausa la impresión si se corta o se acaba.
Mecánica y transmisión
El movimiento se transmite mediante correas dentadas y poleas de precisión. El eje Z utiliza tornillos en T y acoples para mover el cabezal hacia arriba y abajo de forma estable. Los postes excéntricos (offset post) permiten ajustar el calce entre las poleas y los rieles guía. La cama caliente puede incluir una lámina de PEI texturizada y se ajusta mediante resortes y tuercas moleteadas, permitiendo además regular la tensión de las correas con perillas específicas.
Electrónica y control

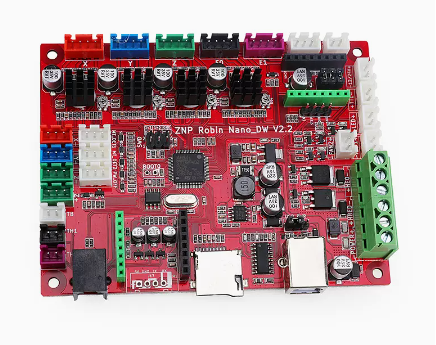

La placa madre es el cerebro que coordina todo el sistema. Algunos modelos cuentan con una placa de control de extrusión dedicada para garantizar precisión y estabilidad. El termistor actúa como sensor de temperatura en tiempo real, mientras que la funda de silicona del nozzle ayuda a mantener el calor y evita que el filamento se pegue al bloque.
Galería de referencia
Fuente: Adaptado al español desde el wiki oficial Elegoo (licencia CC BY-SA). Revisión técnica por equipo Breva.
