Esta guía te va a ayudar a diagnosticar y arreglar los problemas de temperatura en el hotend de tu impresora. Si la pantalla te muestra valores negativos o errores de lectura, seguí estos pasos para identificar si el fallo está en el cableado, el termistor o la placa base.
Síntomas de la falla

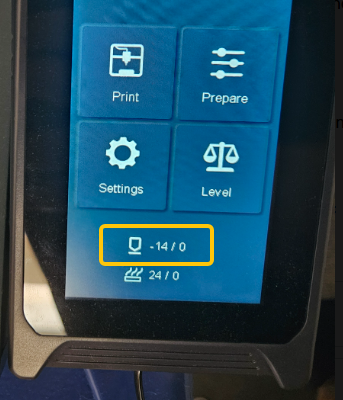

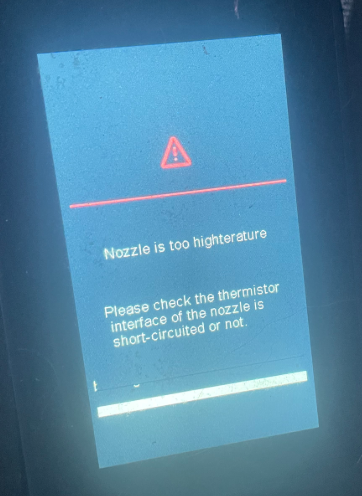

La temperatura del nozzle muestra un valor negativo. La impresora reporta un error indicando que la temperatura es demasiado baja o demasiado alta.
Causas de la falla
Falso contacto o daño en el cable cinta o en la placa adaptadora. Termistor dañado. Placa base (mainboard) dañada.
Herramientas necesarias
Llave Allen de 2.0 mm y un multímetro.
Pasos para la solución de problemas
1. Revisar el largo del cable cinta

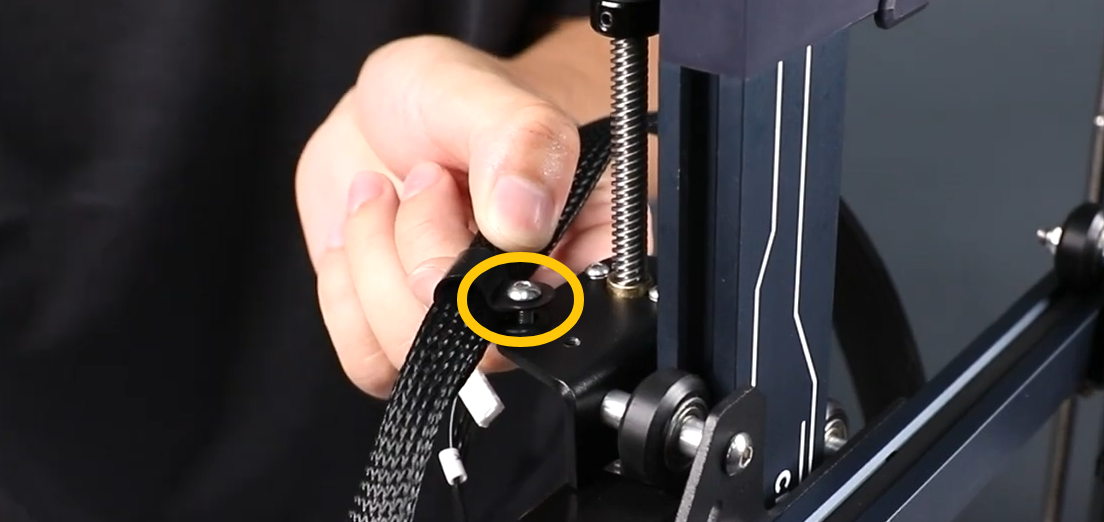

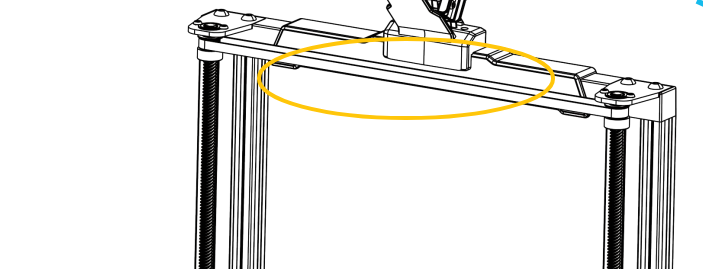

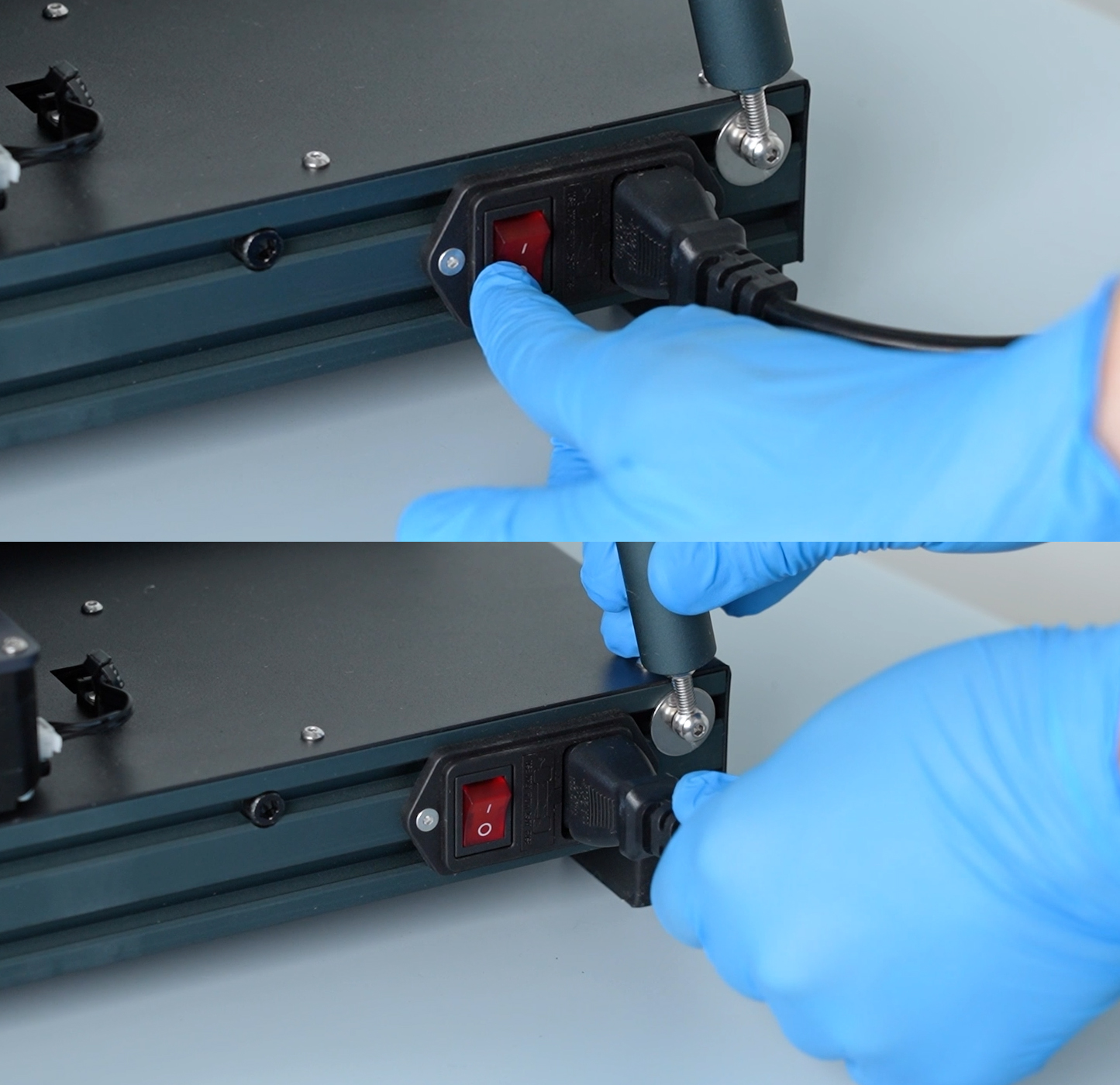

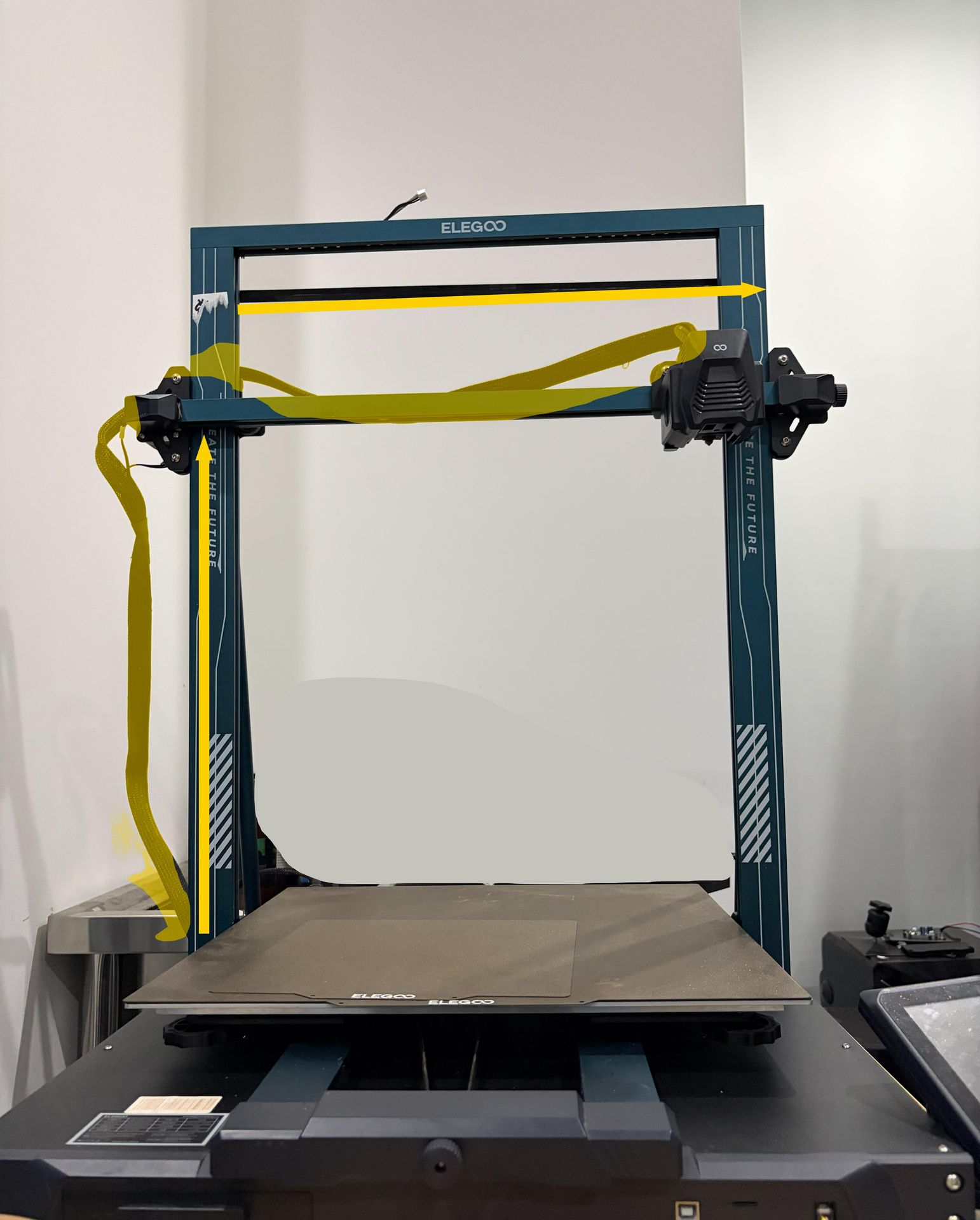

Apagá la impresora y desenchufala. Mové a mano la correa del eje Z para llevar el extruder a las posiciones máximas de Z y X. Verificá que el cable tenga suficiente recorrido; si queda muy tenso, aflojá los tornillos del soporte para ajustar el largo.
2. Revisar el conector del cable cinta del extruder

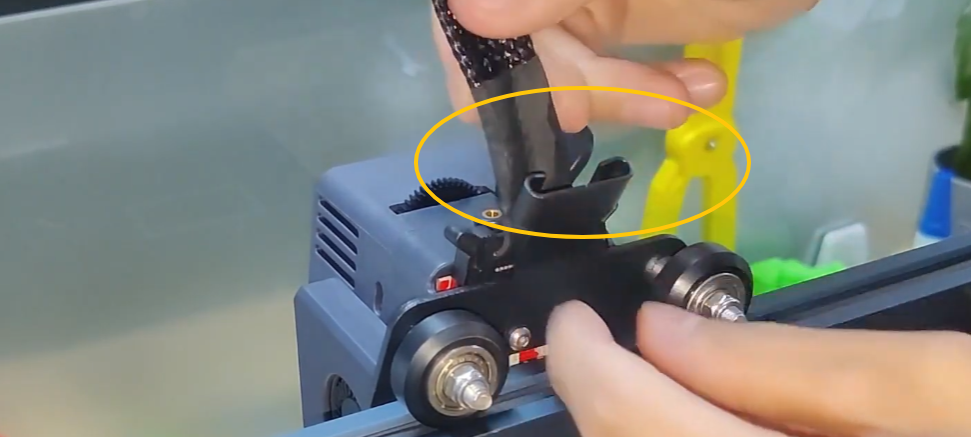

Con la impresora apagada, verificá que el cable cinta esté bien calzado en su soporte. Revisá que los pines de la placa adaptadora del extruder no estén doblados y volvé a conectar todo firmemente.
3. Detectar falsos contactos en el cable cinta

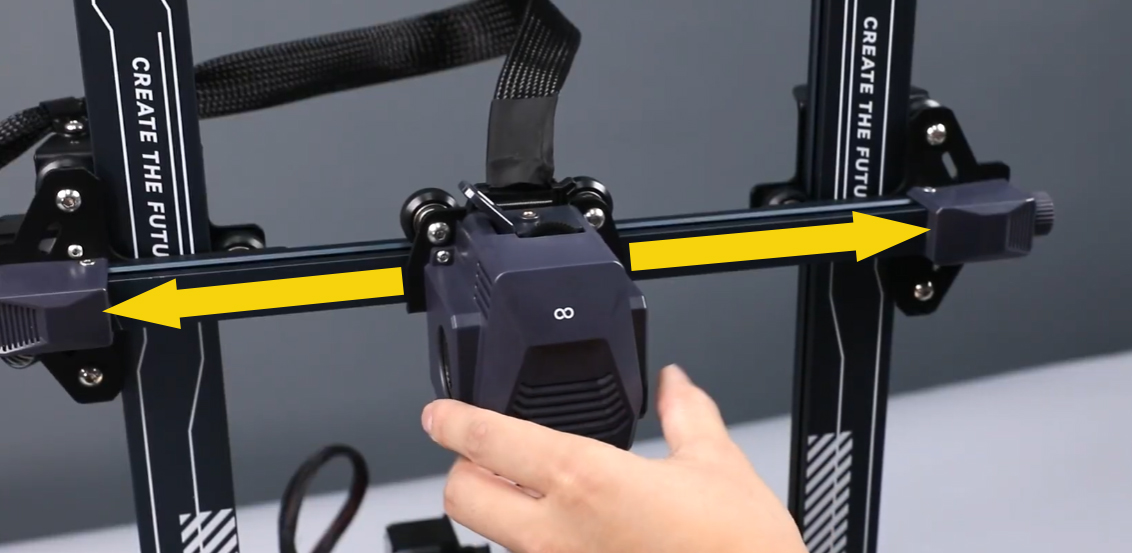

Prendé la impresora y mové el extruder de izquierda a derecha por el eje X. Si ves que el valor de temperatura en la pantalla táctil cambia mientras lo movés, tenés un falso contacto en el cable cinta y vas a tener que cambiarlo.
4. Revisar el conector del termistor

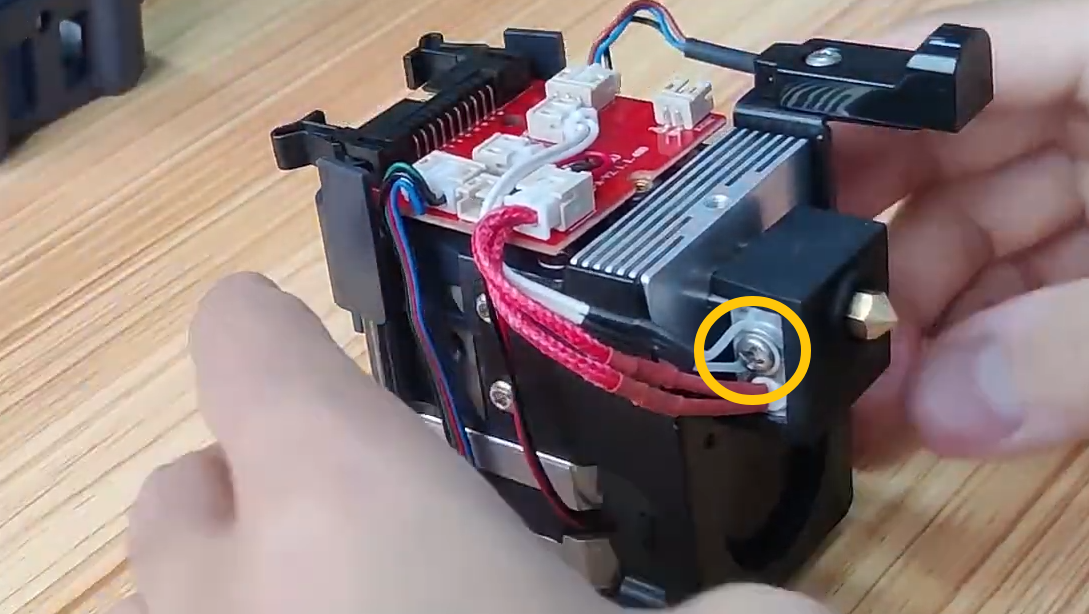

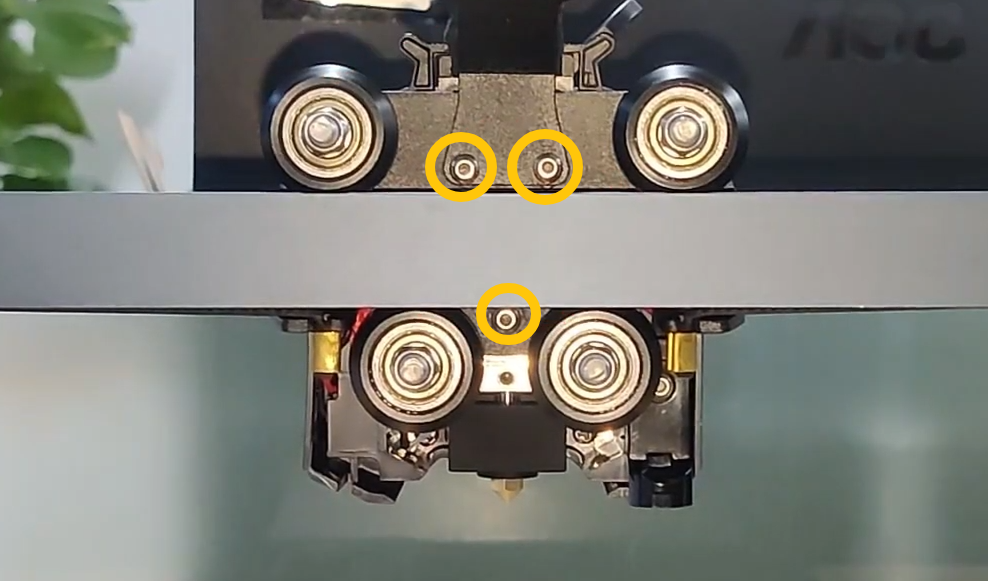

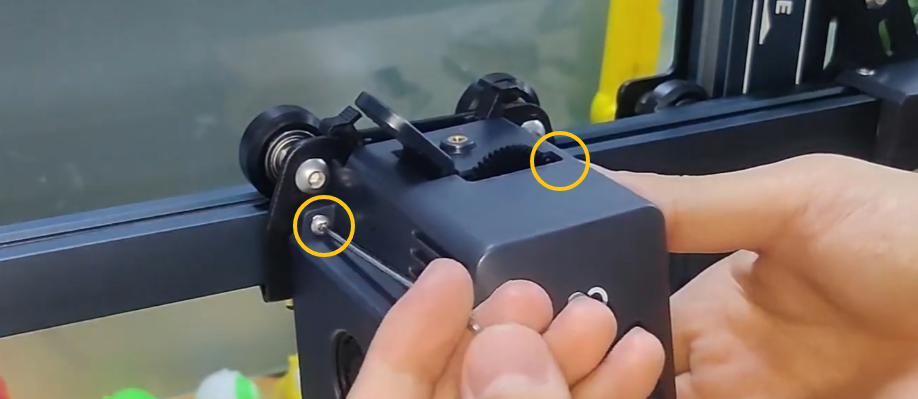

Desconectá la energía y el cable cinta. Sacá los tornillos que sujetan el extruder para desmontarlo. Revisá si los cables del termistor están dañados. Si tenés un multímetro, medí la resistencia del termistor: debería marcar unos 100kΩ aproximadamente.
5. Prueba cruzada de conectores de termistor

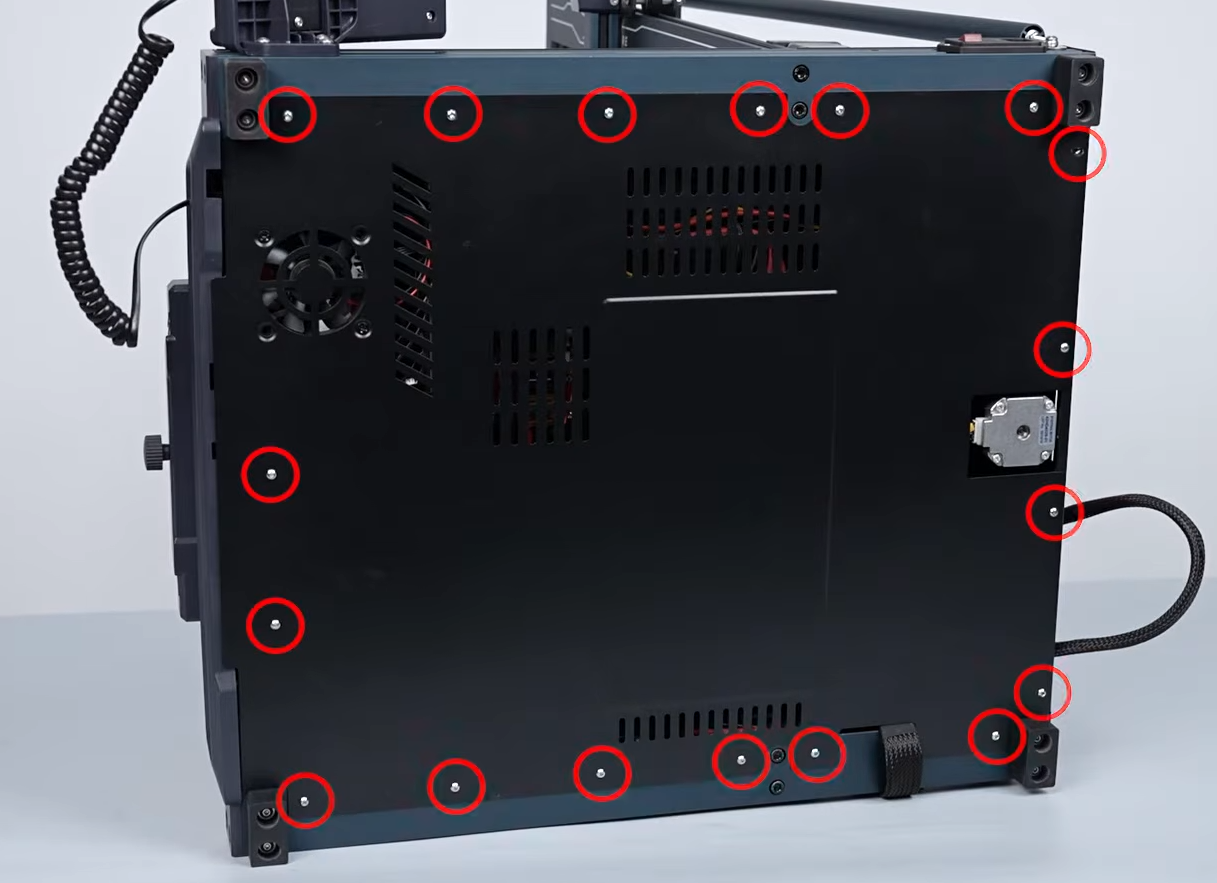

Apagá todo, sacá la tapa inferior y desconectá el ventilador de la placa. Desconectá los termistores del nozzle y de la cama al mismo tiempo. Enchufá el del hotend en la entrada de la cama y viceversa. Prendé la impresora: si la temperatura del nozzle sigue en valores negativos, la placa base está dañada. Si marca temperatura ambiente, la falla está en el cable cinta, la placa adaptadora o el termistor (se recomienda cambiar los tres juntos).
Galería de referencia
Fuente: Adaptado al español desde el wiki oficial Elegoo (licencia CC BY-SA). Revisión técnica por equipo Breva.
