Este artículo te detalla qué hacer si el motor de tu Saturn 4 Ultra empieza a fallar o hacer ruidos raros. Acá vas a encontrar las causas más comunes, como filtraciones de resin o cables sueltos, y el paso a paso para desarmar, limpiar y probar a fondo cada componente.
Síntomas de la falla:
Durante el autotest al prenderla o el autotest manual, el sistema tira un error de "estado del motor del eje Z".
Cuando controlás el motor a mano para que suba o baje, no se mueve bien, hace ruido o directamente no responde.
Causas del problema:
- Filtración de resin y curado adentro del motor.
- Falso contacto en el conector del motor.
- Falla del motor.
- Falla de la placa madre.
Herramientas necesarias para revisarla:
- Destornillador Allen de 2.5mm
- Destornillador Allen de 2.0mm
Pasos para solucionarlo:

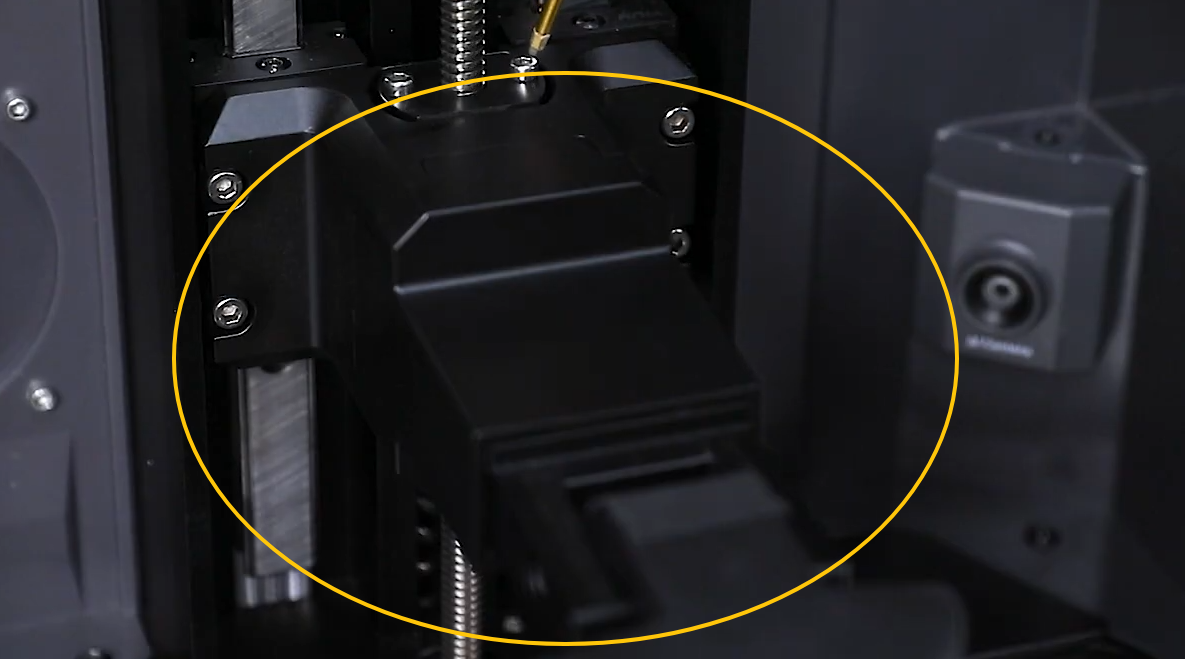

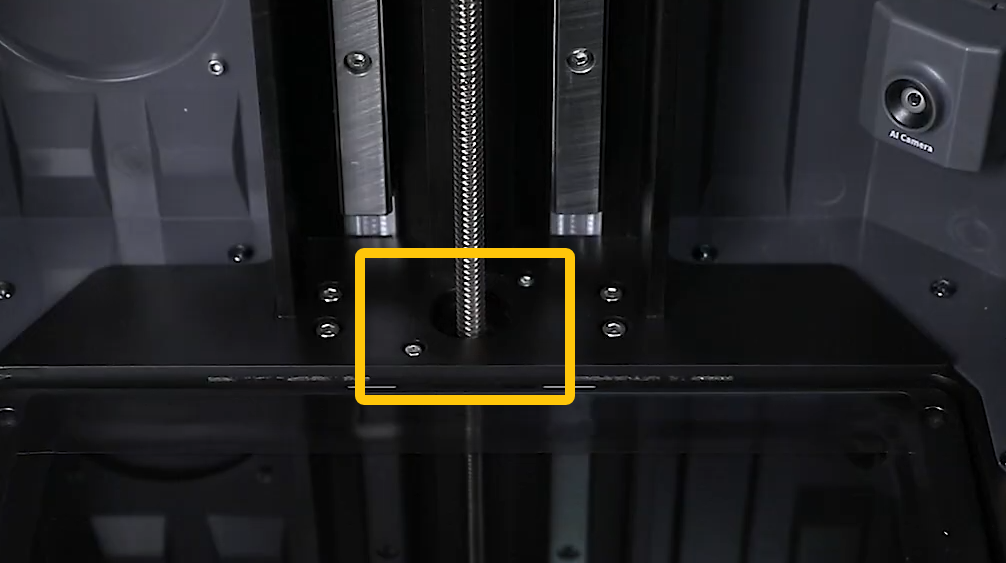

1. Fijate si hay resin curada en la zona del motor
Si se filtró resin en el motor, se puede quemar y es un peligro. Lo ideal es cambiar el motor por uno nuevo.

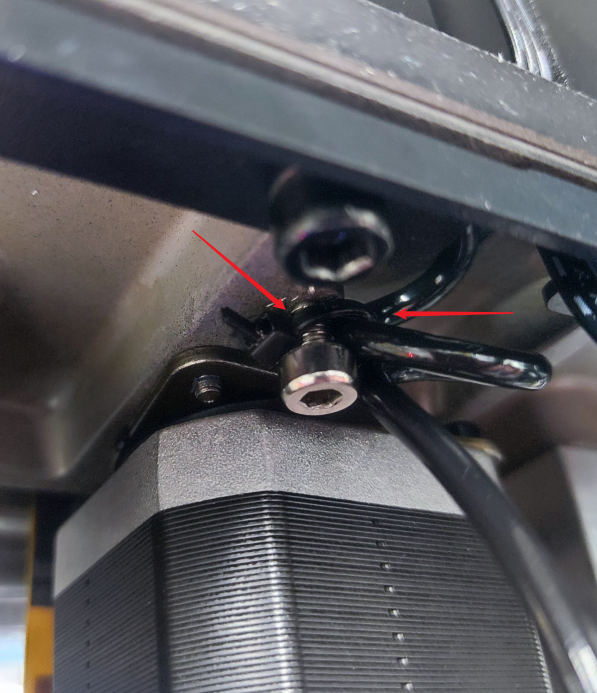

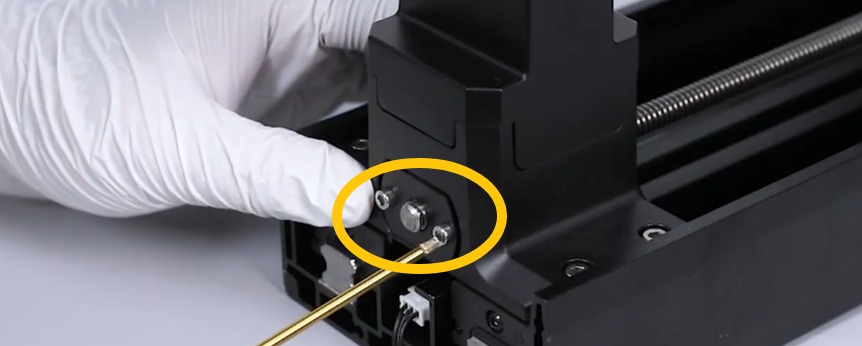

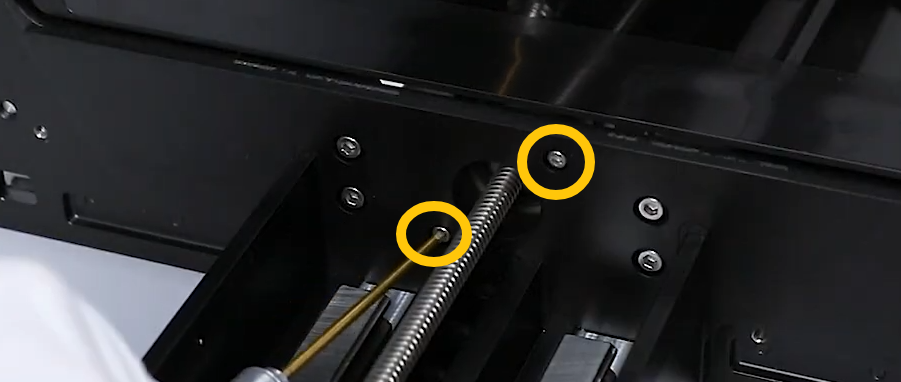

2. Revisá los tornillos que agarran el motor y la tuerca anti-backlash
Fijate si los tornillos en las posiciones marcadas están flojos. Si están sueltos, apretalos en el sentido de las agujas del reloj.

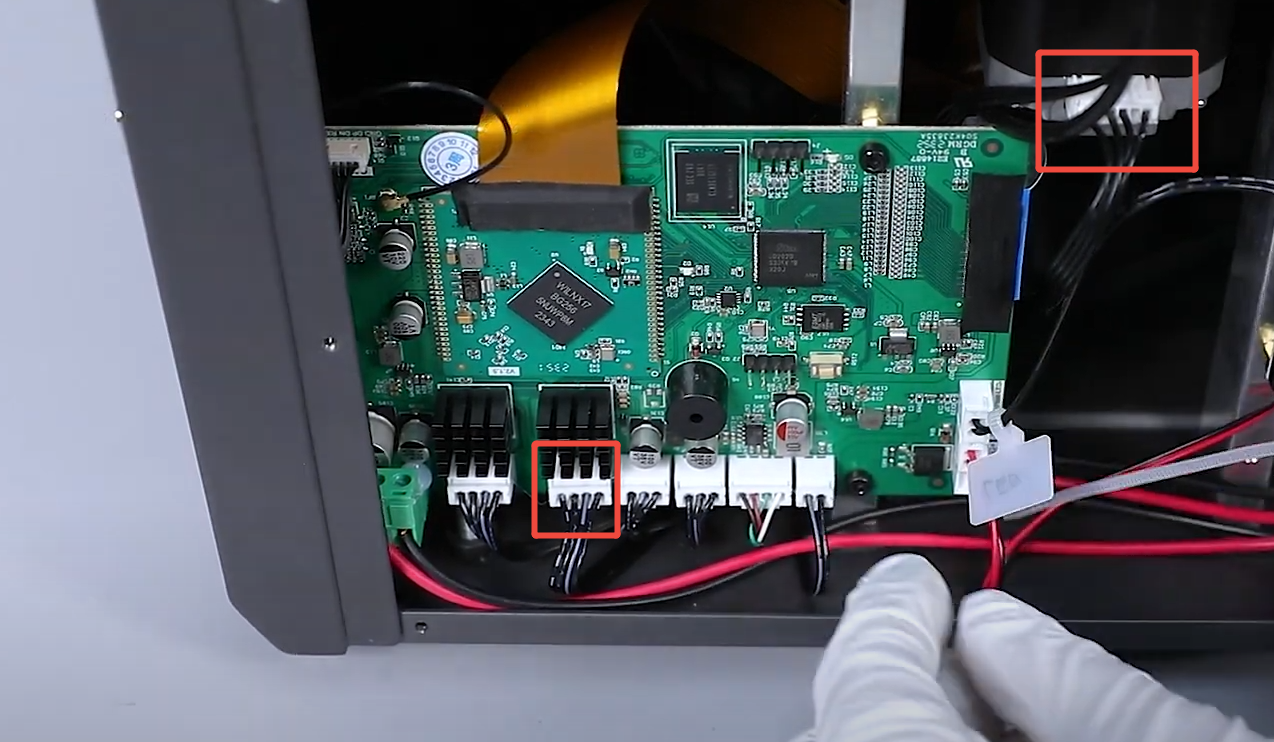

3. Revisá el conector del motor Z
a. Apagá la impresora de la tecla y desenchufá el transformador.

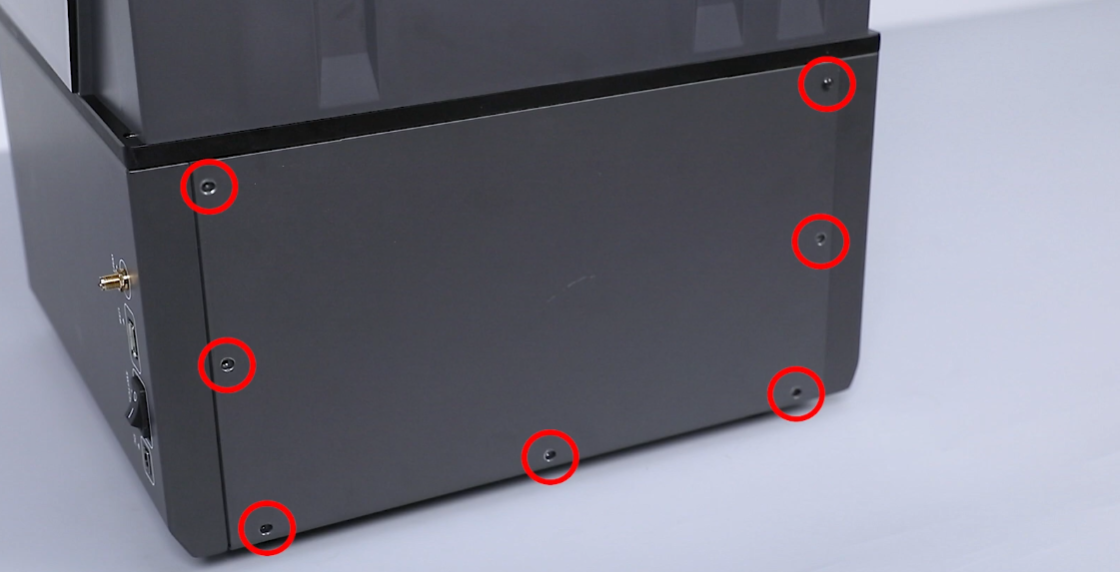

b. Sacá los tornillos del panel de atrás y retiralo.
c. Volvé a enchufar el conector del motor Z.

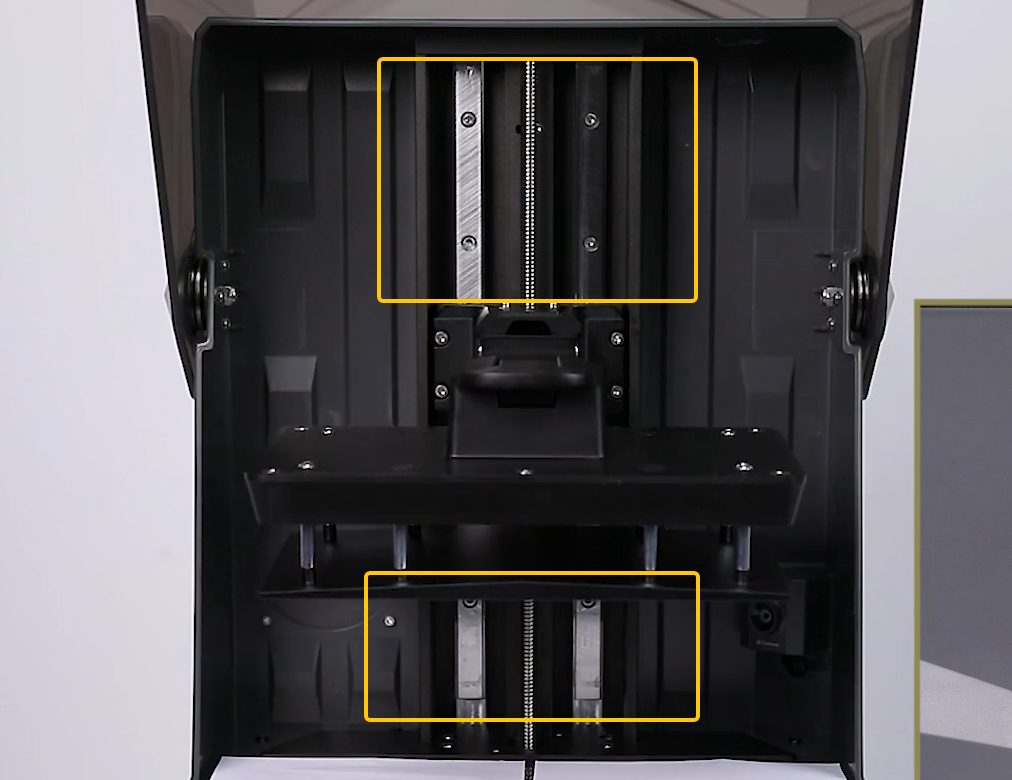

4. Fijate si la varilla roscada está deformada y si les falta lubricación a las guías
a. Revisá la superficie de la varilla roscada y las guías para ver si están deformadas o dañadas.
b. La varilla roscada y las guías necesitan limpieza y lubricación regular. Te recomendamos limpiar las superficies con un paño que no deje pelusa y después ponerles grasa.

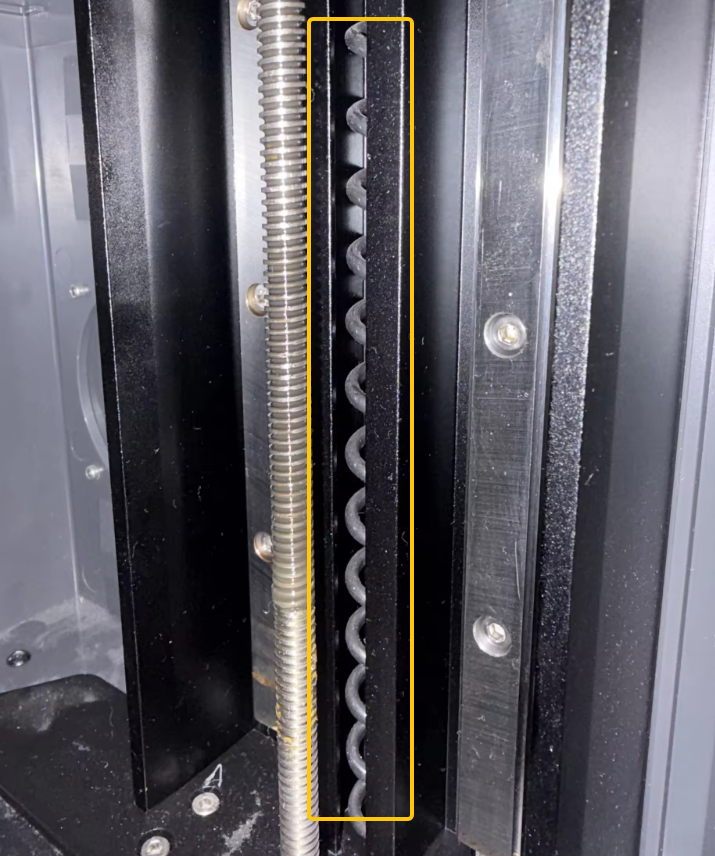

5. Fijate si el cable resorte está enredado
El cable resorte está en la posición marcada. Si está enredado, mirá el video de abajo para volver a instalarlo.
6. Aflojá la tuerca anti-backlash para probar el motor Z

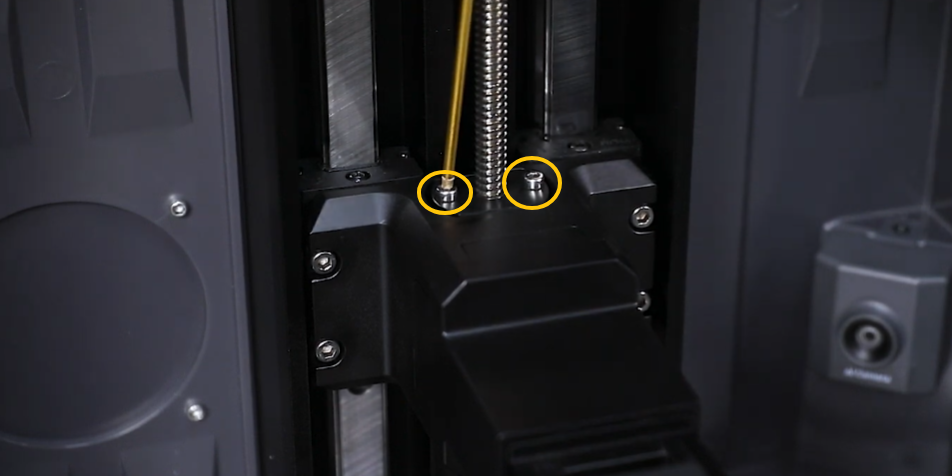

a. Usá un destornillador de 2.5mm para sacar los dos tornillos que se ven abajo.
b. Sostené el brazo en voladizo (cantilever) y dejalo apoyado abajo un toque.
c. Controlá el movimiento del eje Z desde la pantalla táctil.
Si el motor Z se mueve, vas a tener que cambiar la tuerca anti-backlash.
Si el motor Z no se mueve, puede que la placa madre o el motor Z estén dañados. Seguí con el próximo paso para seguir revisando.
Probá si el motor Z está fallando
a. Apagá la impresora y desenchufala de la corriente.

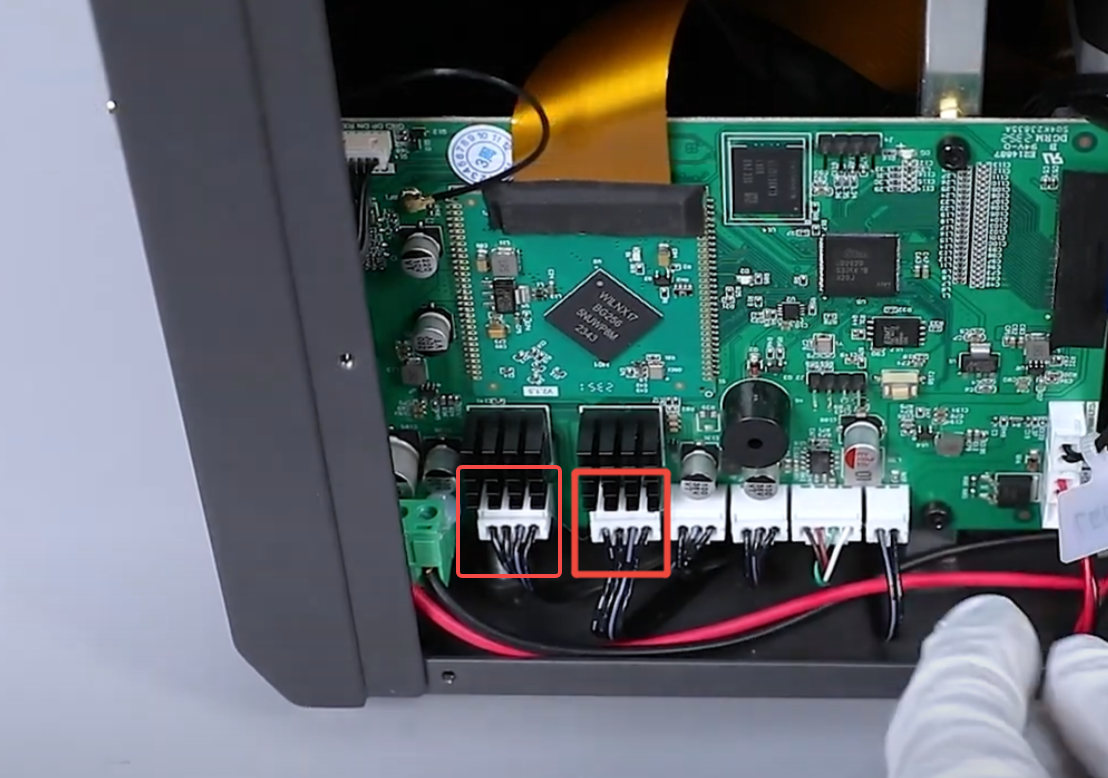

b. Desenchufá los conectores de los motores X y Z.

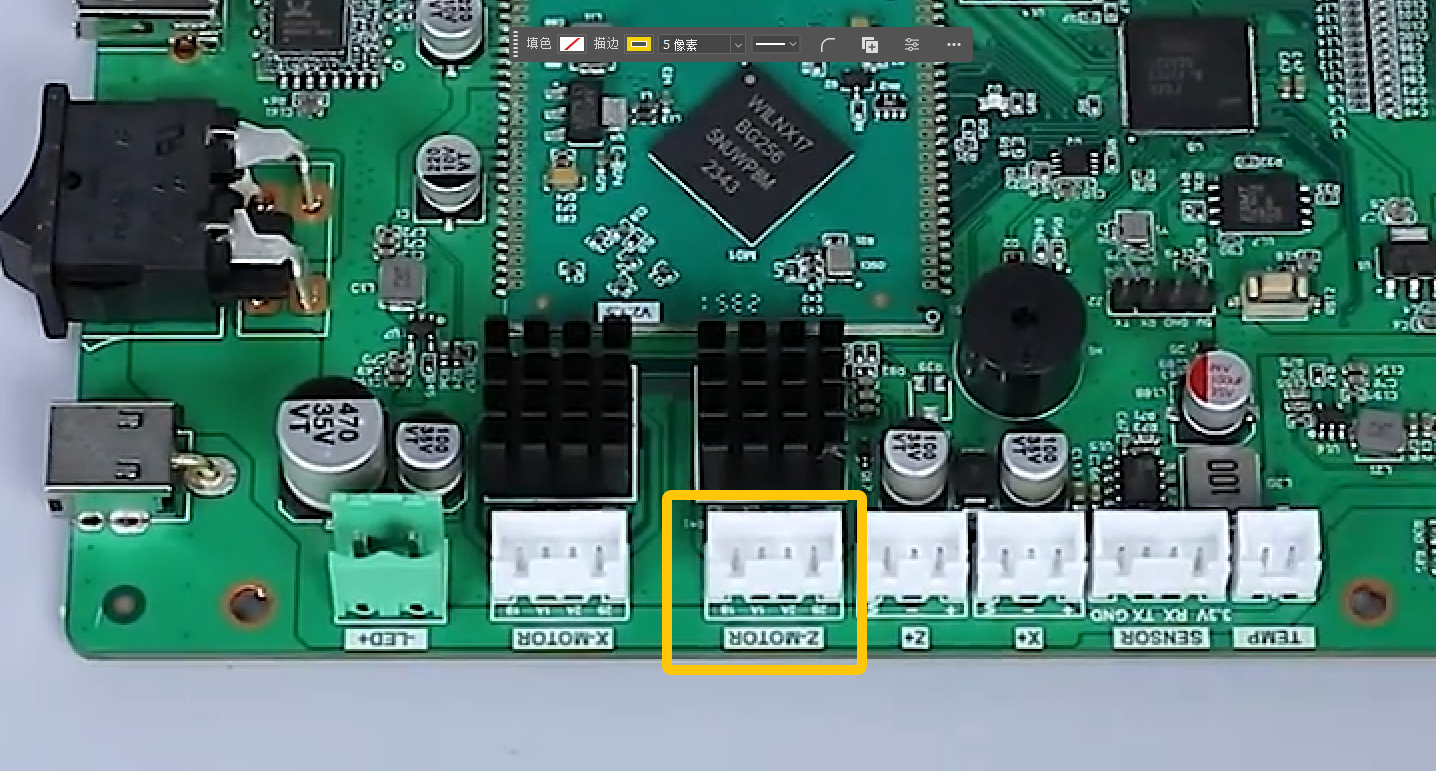

c. Enchufá el conector del motor X en el zócalo del Z.
d. Enchufá el cable de corriente y prendé la impresora. Esperá a que termine el autotest.
Si la placa del medio se mueve para arriba durante el autotest de Z, el motor Z o su cable están fallando. Cambiá el motor Z y su cable.
Apagá la impresora al toque apenas confirmes que la placa del medio se mueve para arriba, así evitás que el motor X siga girando y rompa algún componente.
Si la placa del medio se queda quieta durante el autotest de Z, la placa madre está rota y hay que cambiarla.
Galería de referencia
Fuente: Adaptado al español desde el wiki oficial Elegoo (licencia CC BY-SA). Revisión técnica por equipo Breva.
