Error en Neptune 4 Plus & Max: TMC stepper_y reports error: DRV_STATUS: 801900e0 s2vsb=1 (LowSideShort_B)

Este artículo te explica cómo solucionar el error TMC stepper_y reports error: DRV_STATUS: 801900e0 s2vsb=1 (LowSideShort_B) en las impresoras Neptune 4 Plus y Max. Esta falla suele saltar en la pantalla táctil o en Fluidd durante la impresión.

Posibles causas

• Falso contacto en el conector del motor del eje Y.
• Cable del motor del eje Y, motor del eje Y o placa base dañados.

Herramientas necesarias

Destornillador Allen de 2.0mm.

Pasos para solucionarlo

1. Revisar el conector del lado del motor del eje Y

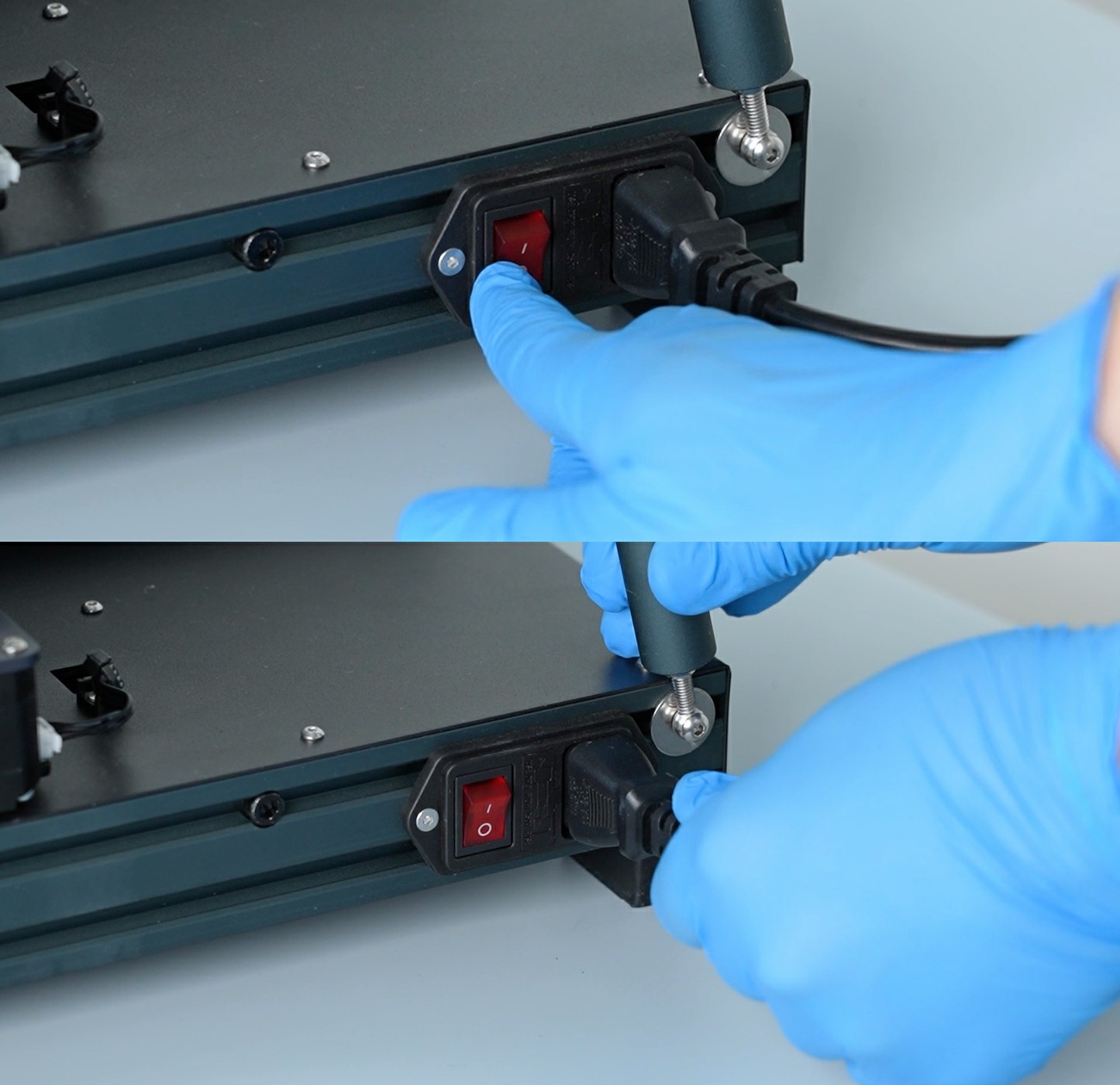

1. Apagá la impresora de la tecla y desenchufá el cable de corriente.

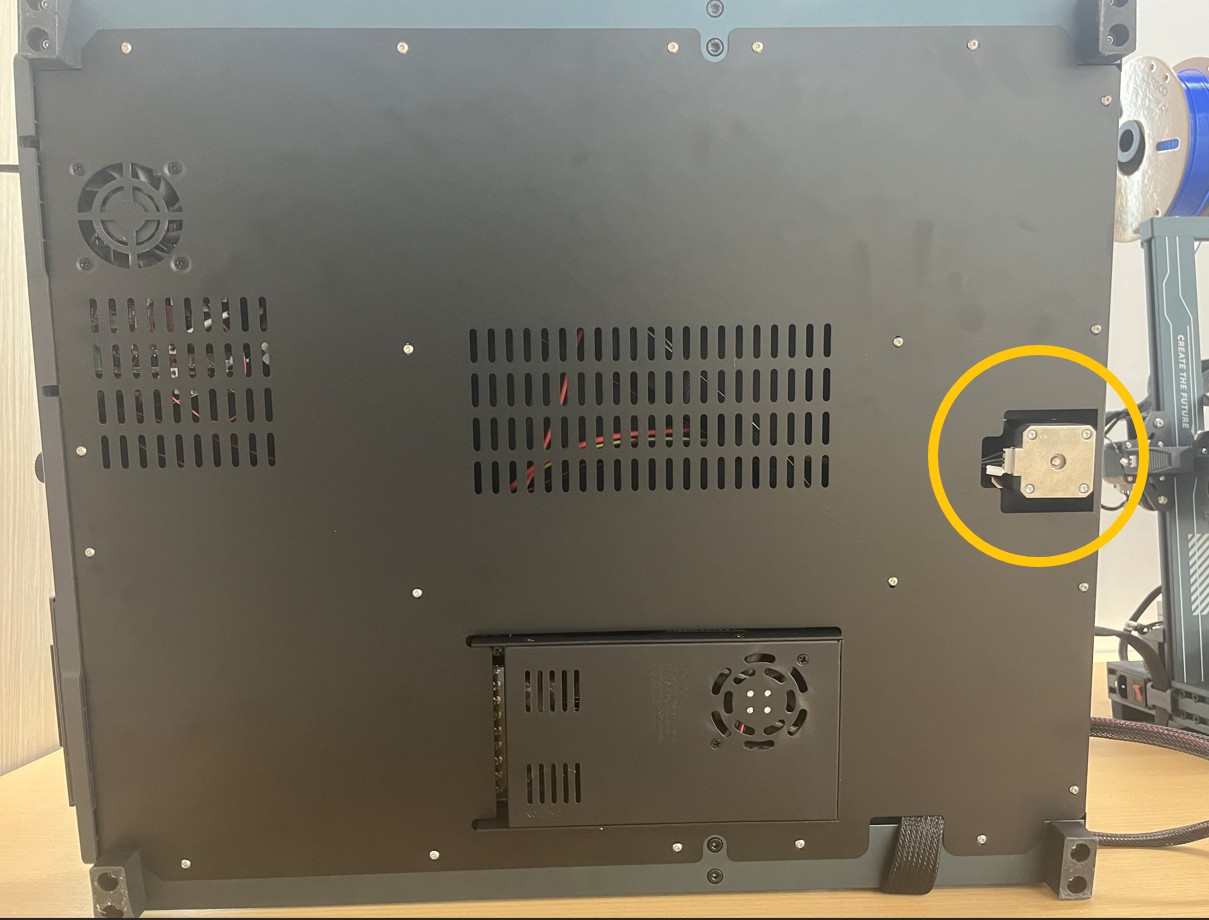

2. Fijate si el conector del motor del eje Y está flojo. Volvé a enchufarlo bien a fondo.

2. Revisar el conector del lado de la placa base

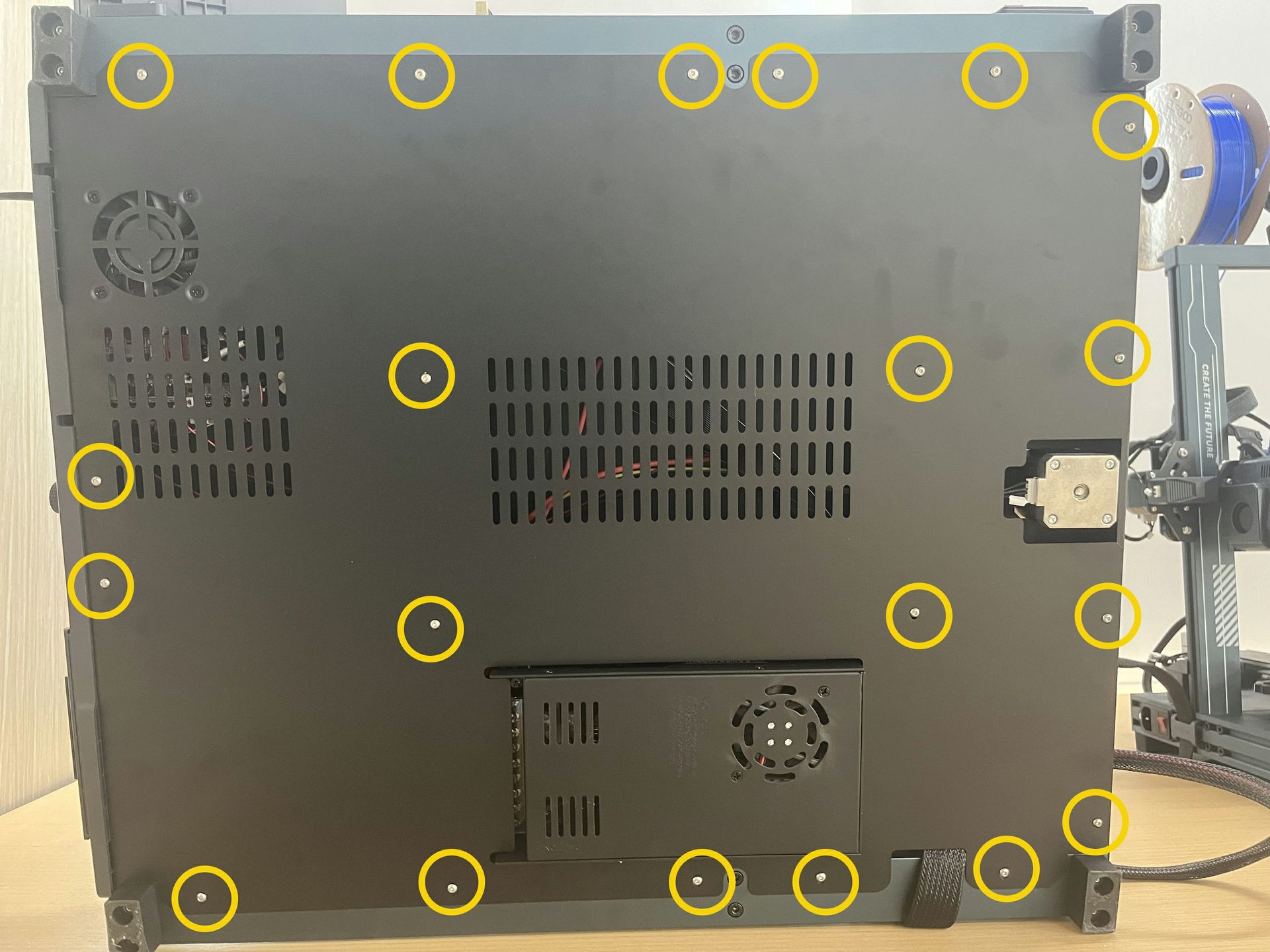

1. Sacá los tornillos correspondientes para abrir la tapa de abajo.

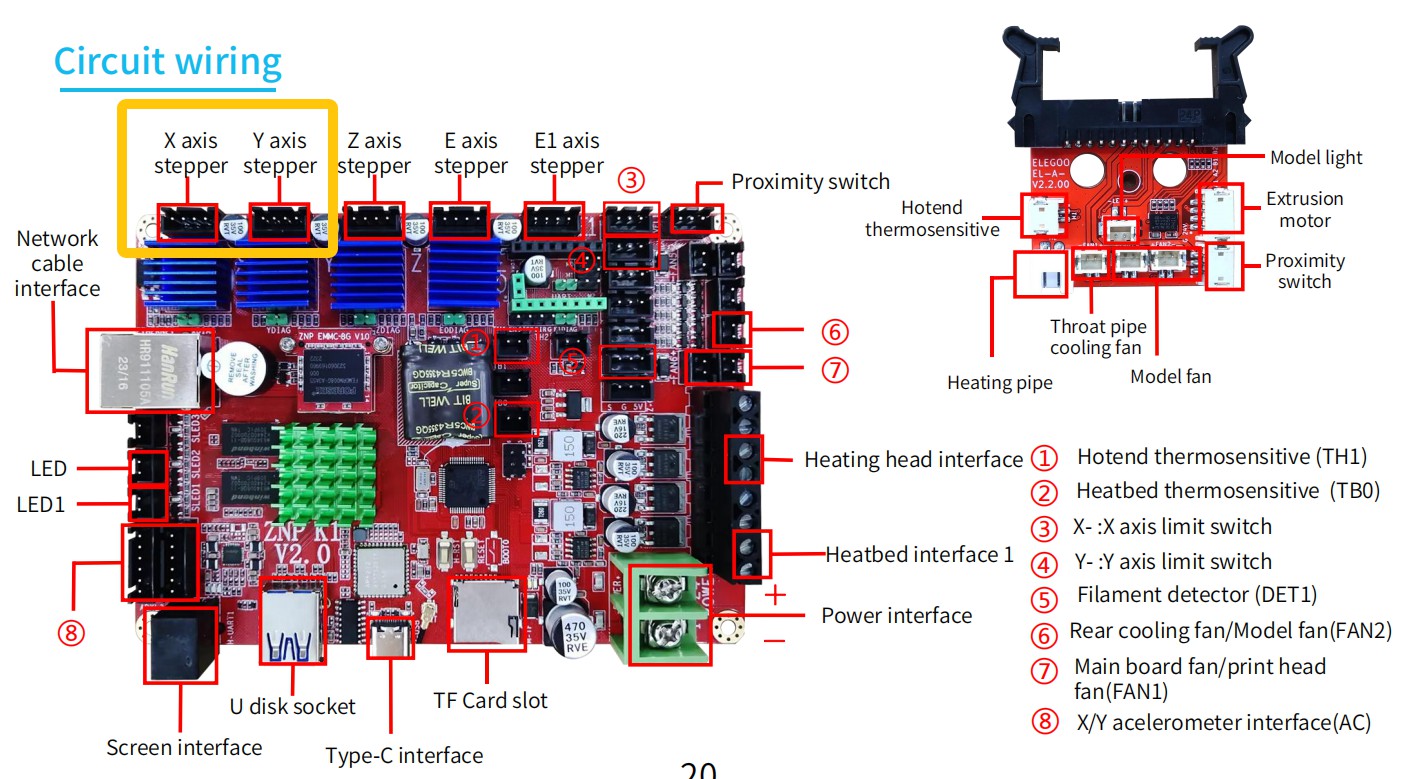

2. Chequeá si el conector de la placa base está suelto. Volvé a enchufar el conector del motor del eje Y asegurándote de que quede bien firme.

3. Intercambiar los conectores de los motores X e Y para probar

1. Apagá la impresora y desenchufá el cable de corriente.

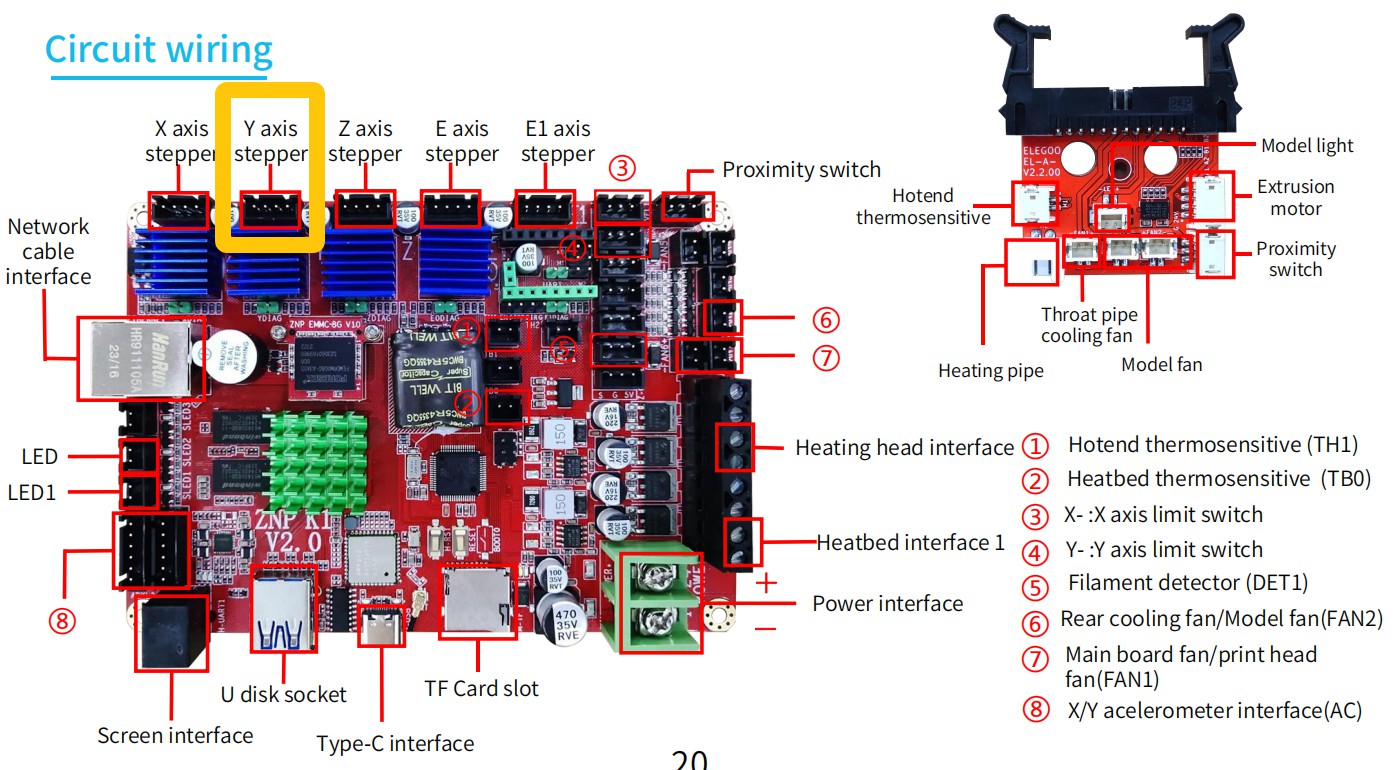

2. Desconectá los cables de los motores X e Y, y después conectá el cable del motor del eje Y en el puerto de la placa que corresponde al X.
3. Enchufá la máquina, prendela y tocá X+ en la pantalla táctil.

Si sigue apareciendo el mismo error, vas a tener que cambiar la placa base.

Si el mensaje de error se traslada al eje X (TMC stepper_x reports error: DRV_STATUS: 801900e0 s2vsb=1 (LowSideShort_B)), tenés que reemplazar el motor del eje Y junto con su cable.

Fuente: Adaptado al español desde el wiki oficial Elegoo (licencia CC BY-SA). Revisión técnica por equipo Breva.
