Si recién arrancás en el mundo 3D o querés conocer a fondo tu equipo Elegoo, esta guía te va a venir bárbaro. Acá tenés un desglose detallado de los términos técnicos y componentes esenciales que forman parte de las impresoras de resin.
Impresoras

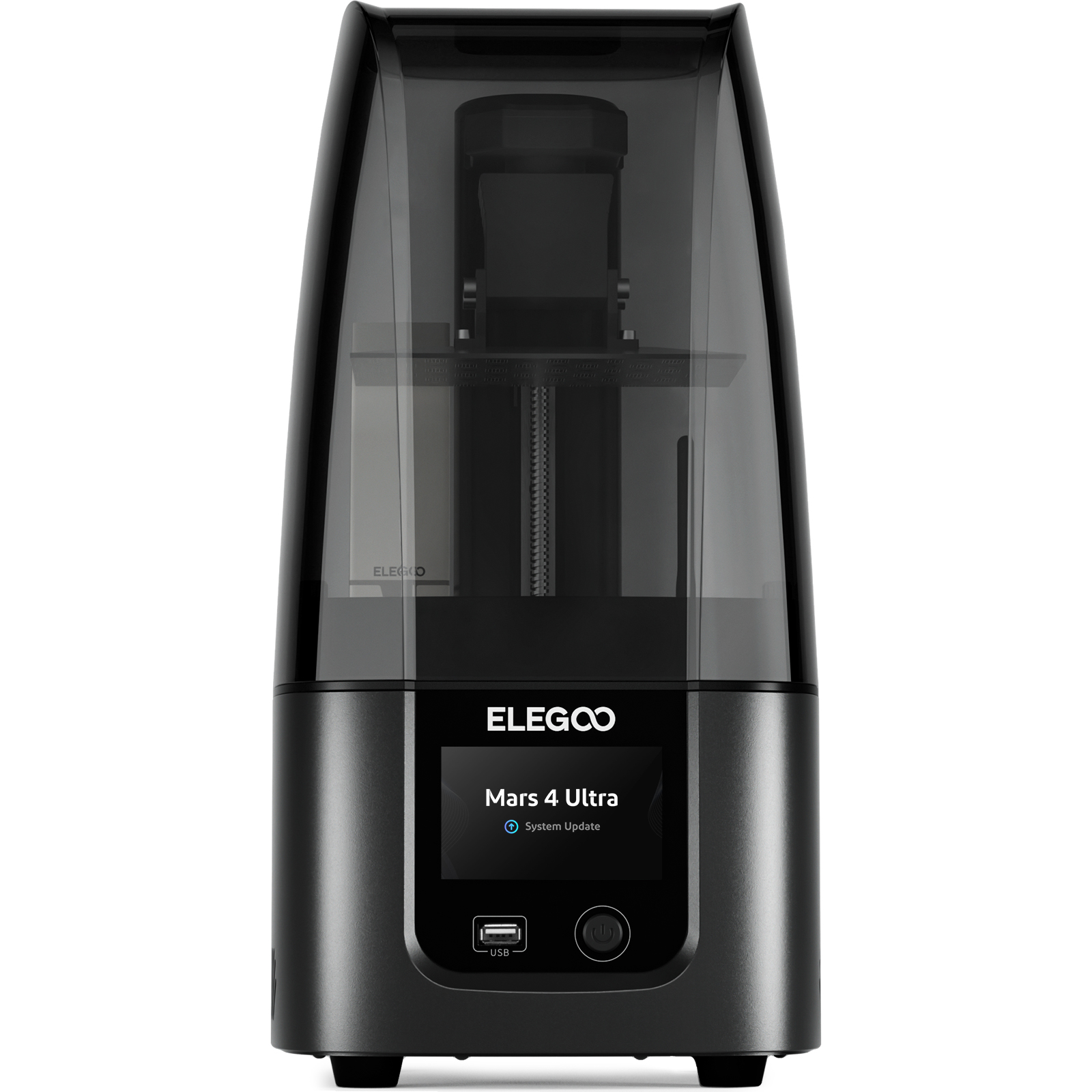

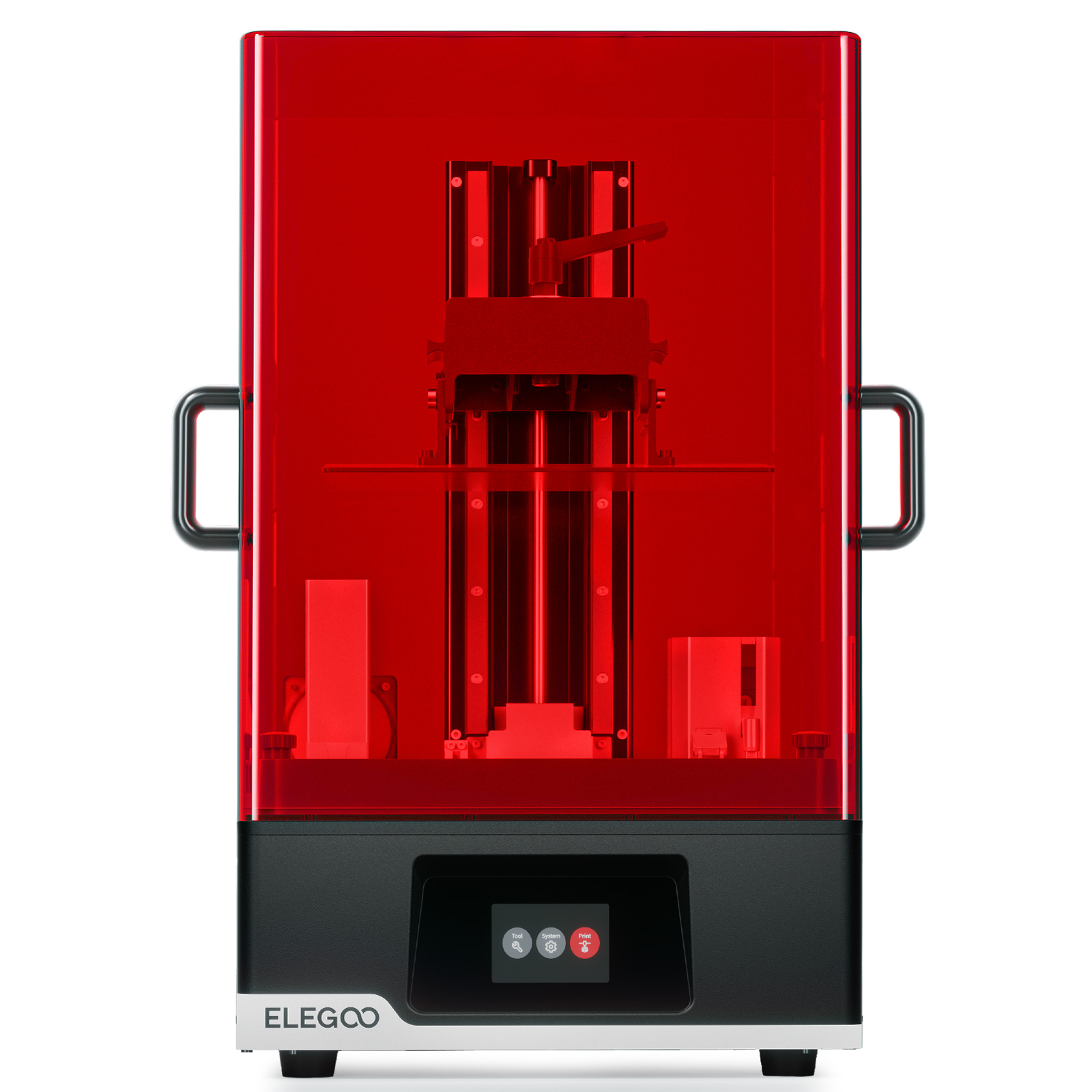

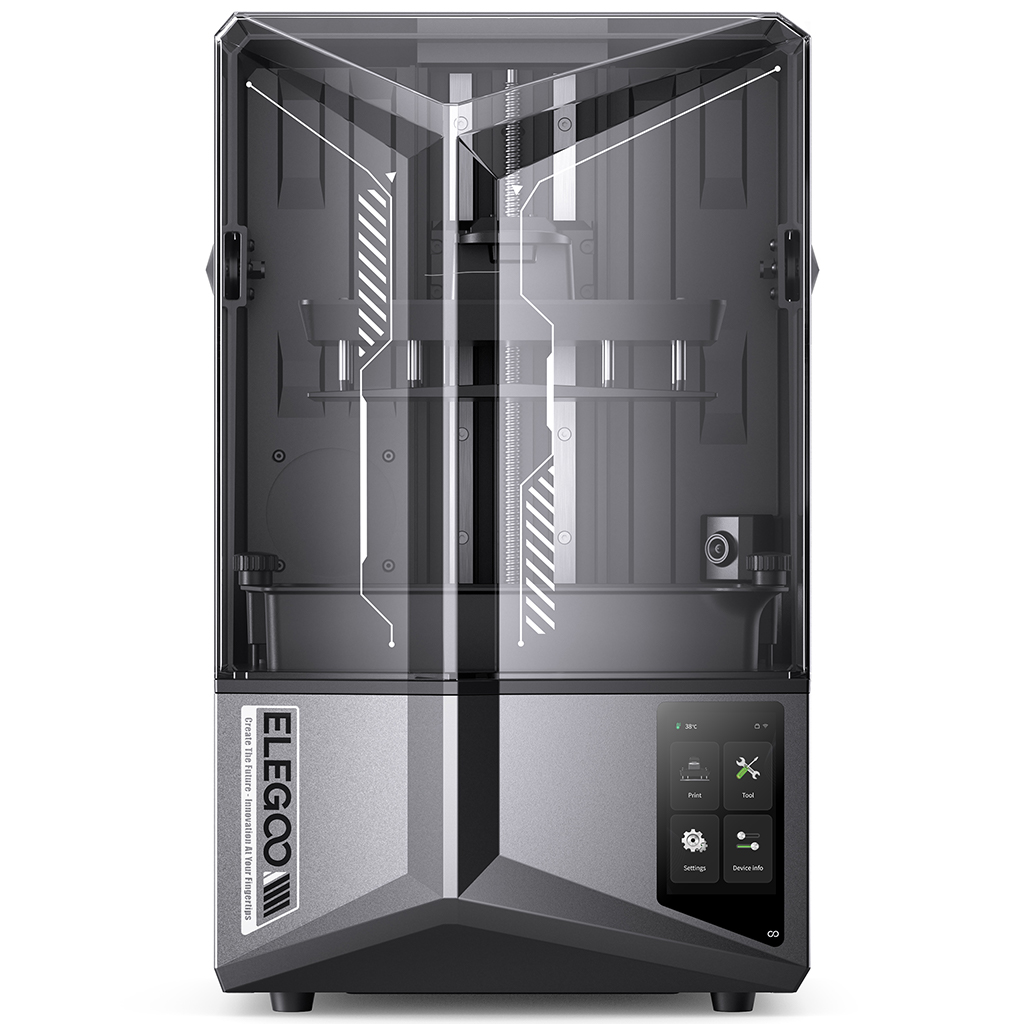

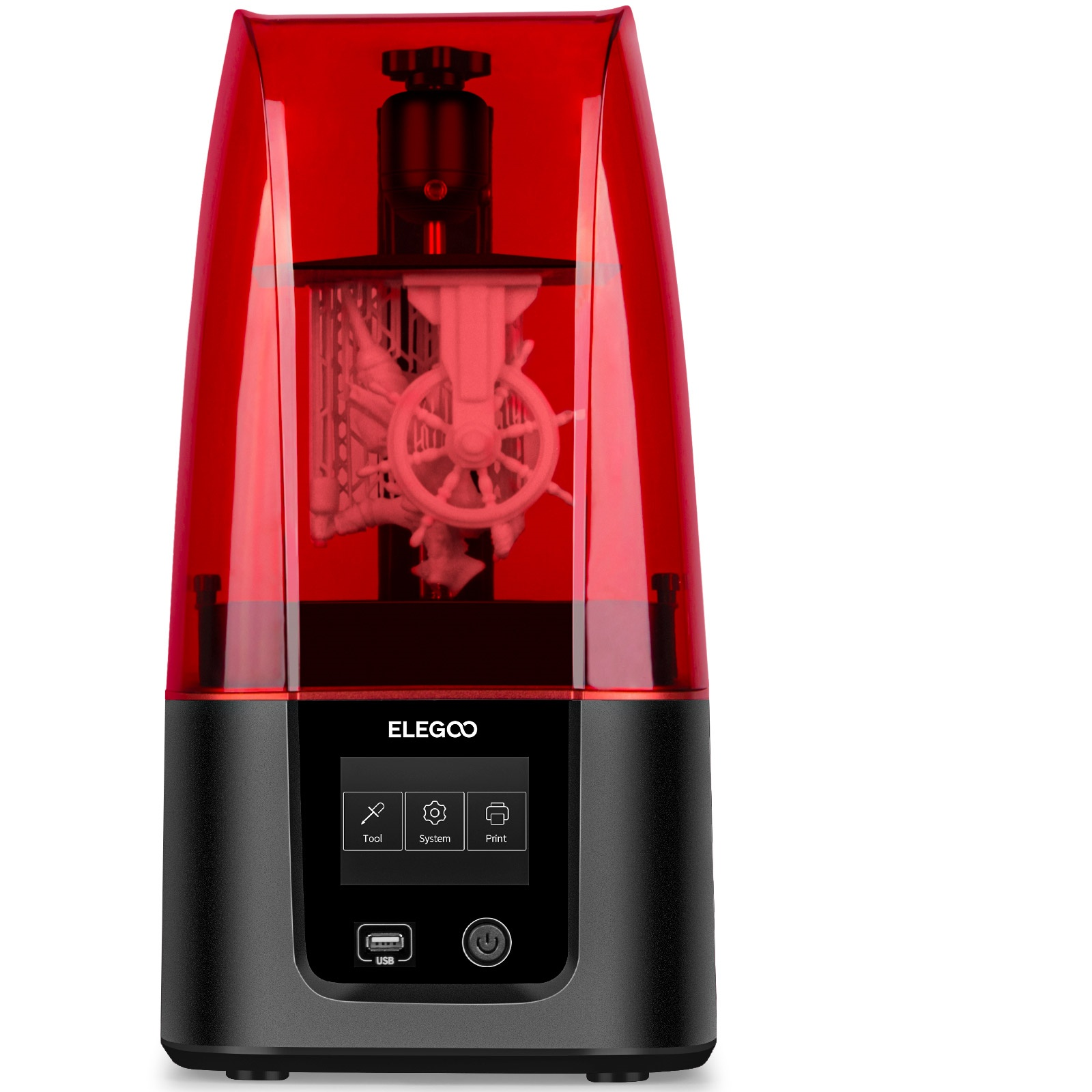

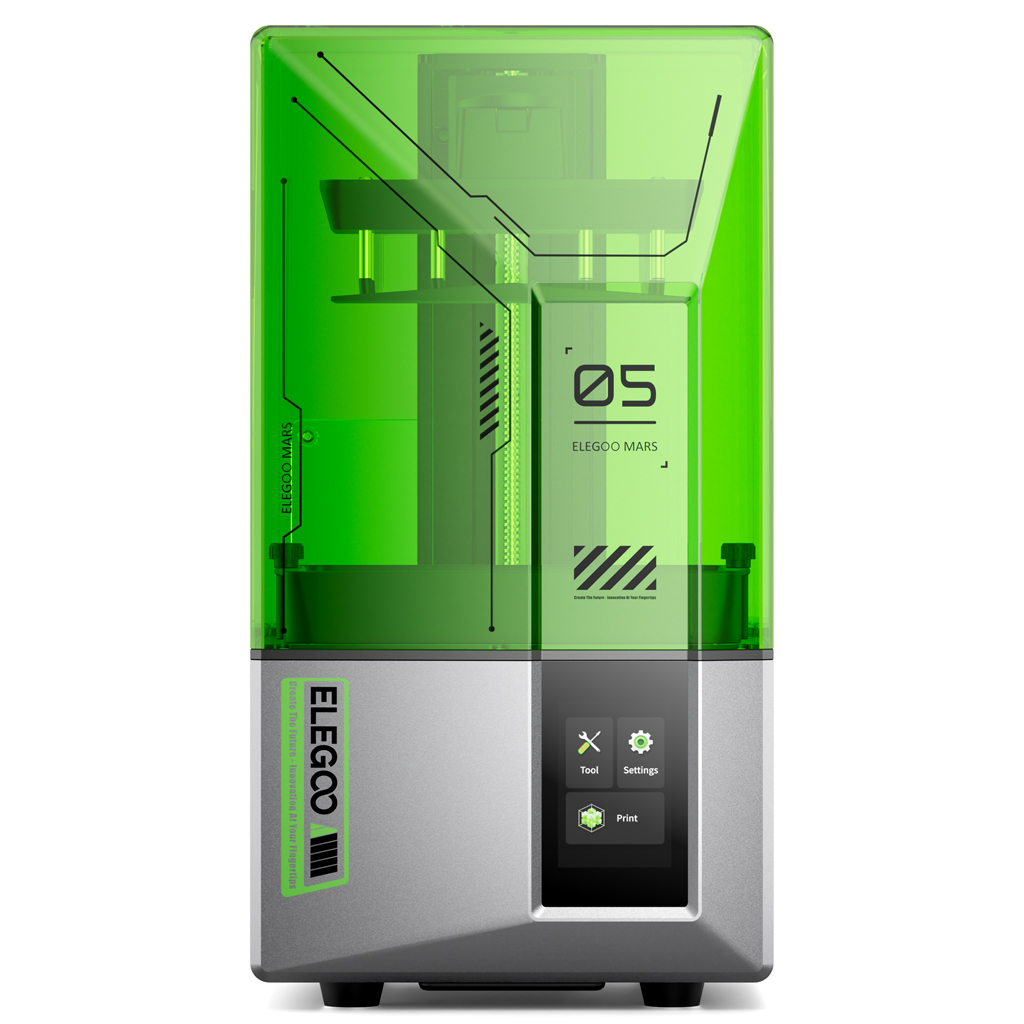

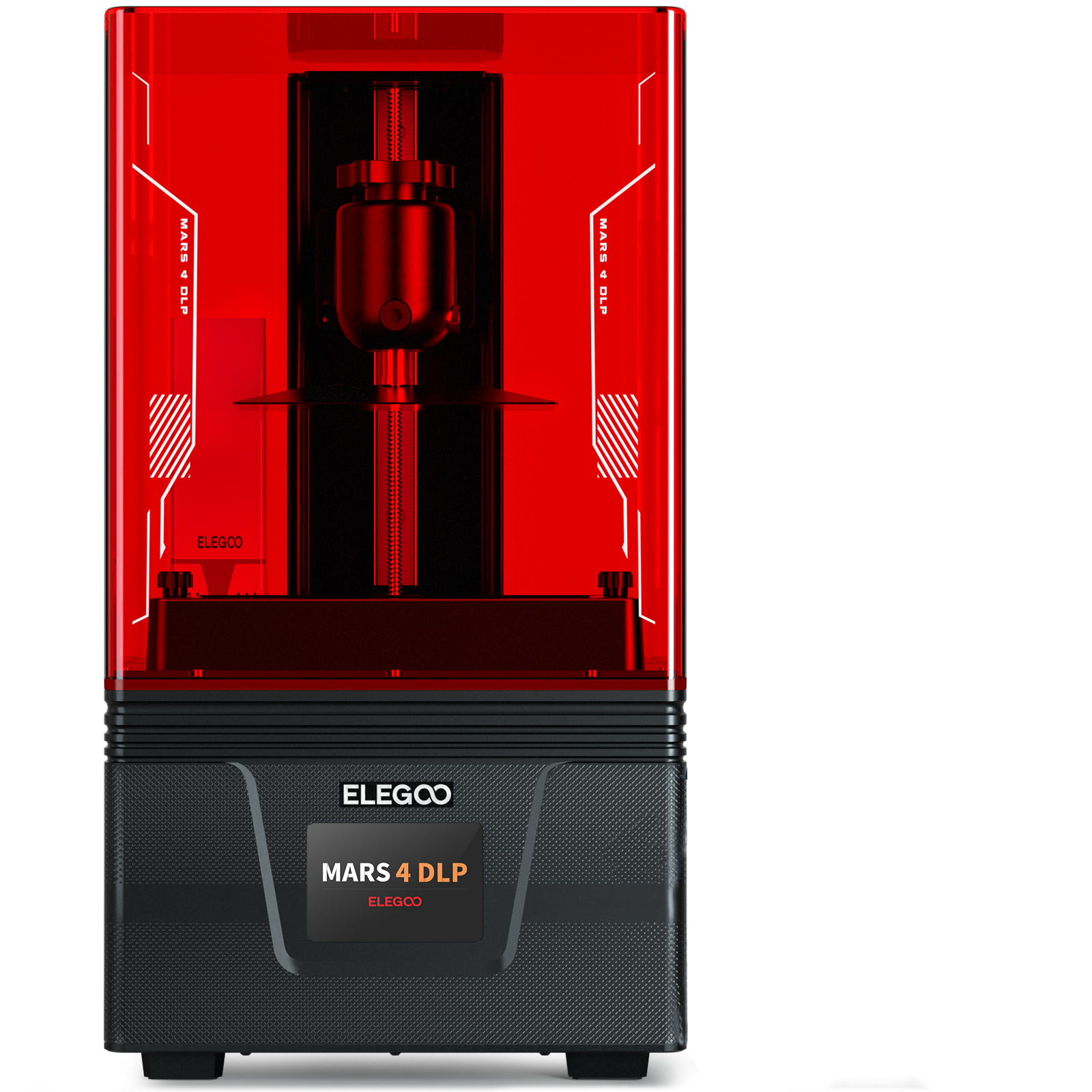

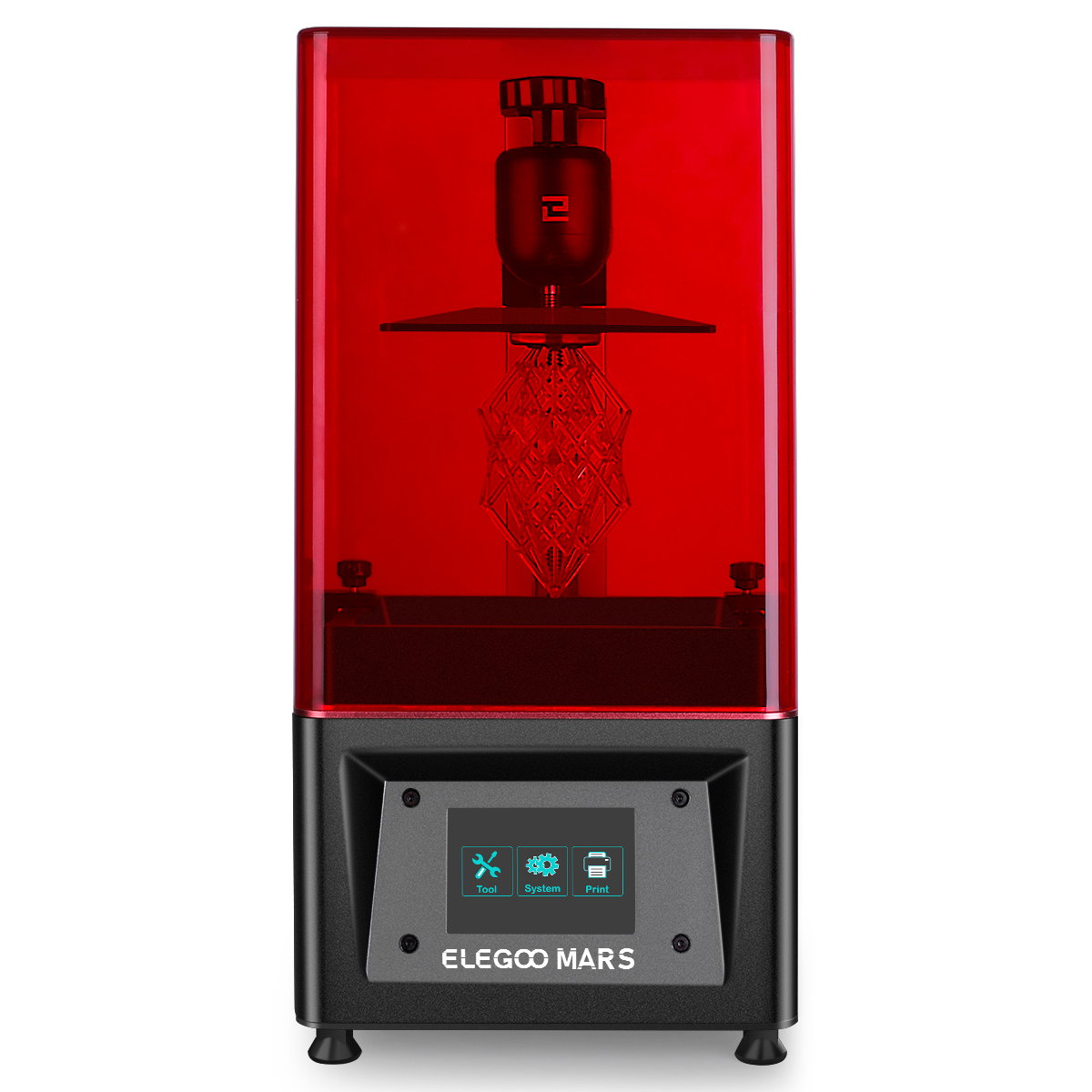

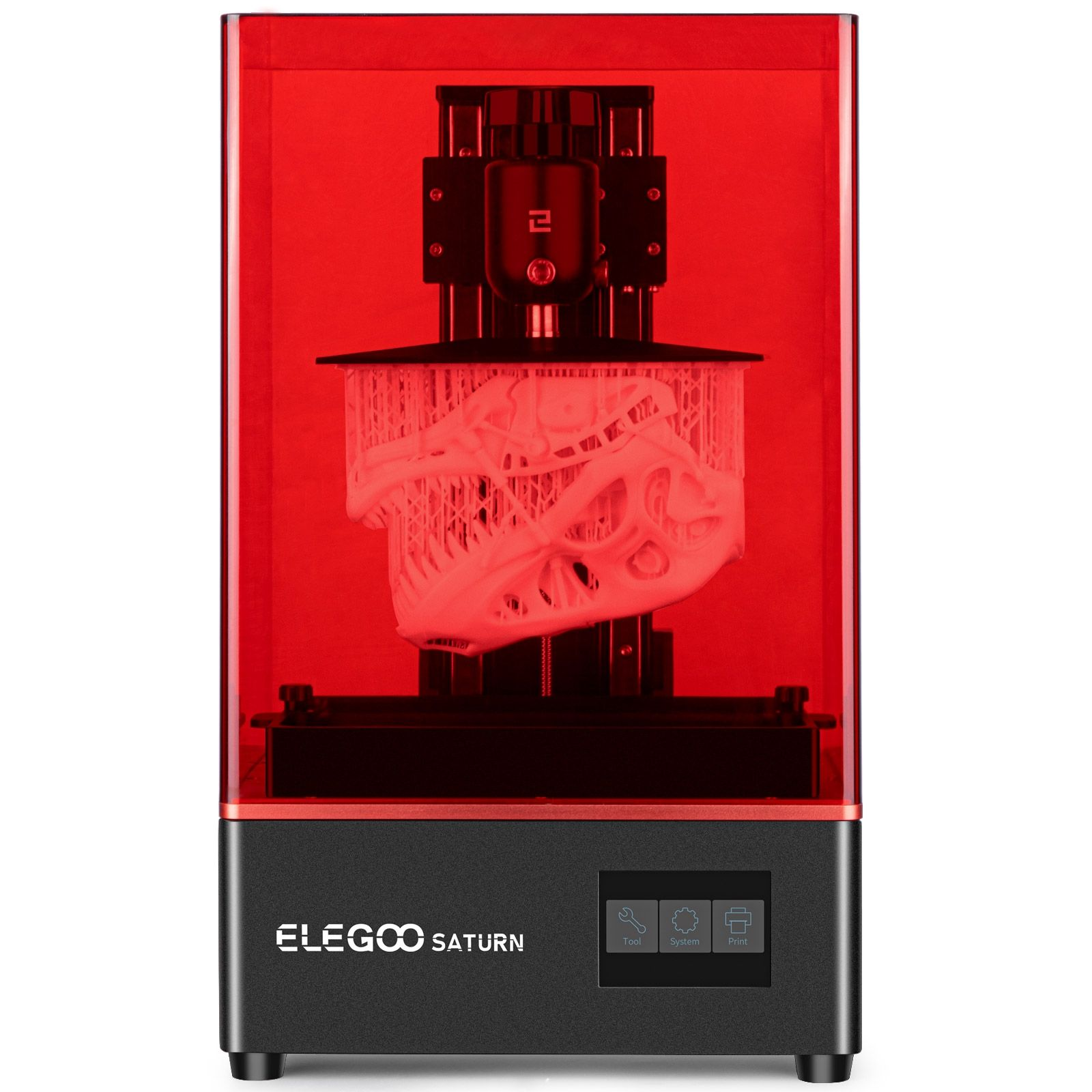

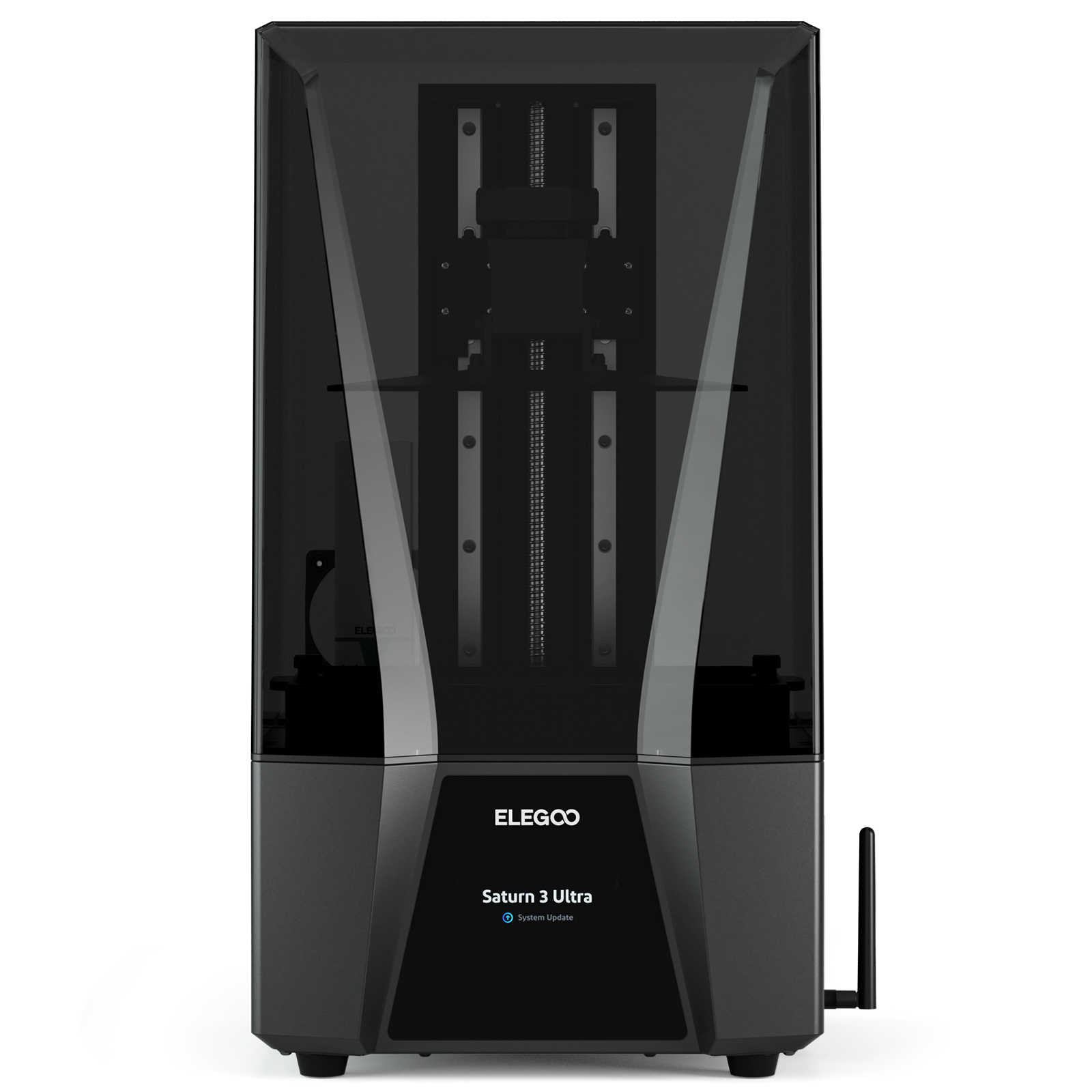

La línea de Elegoo cuenta con varios modelos destacados según su tamaño y tecnología. La serie Mars ofrece pantallas de 5.5 a 7 pulgadas con resoluciones desde 2K hasta 9K; por ejemplo, la Mars 4 Ultra usa un mono LCD de 7 pulgadas 9K. Por su parte, la serie Saturn sube la apuesta con pantallas de hasta 10 pulgadas y resolución 12K (como en la Saturn 4 Ultra), mientras que la serie Jupiter es la más grande, con pantallas de 12.8 pulgadas y resolución 6K para impresiones de gran volumen. También contamos con tecnología DLP en modelos específicos para una precisión superior.
Sistema de iluminación

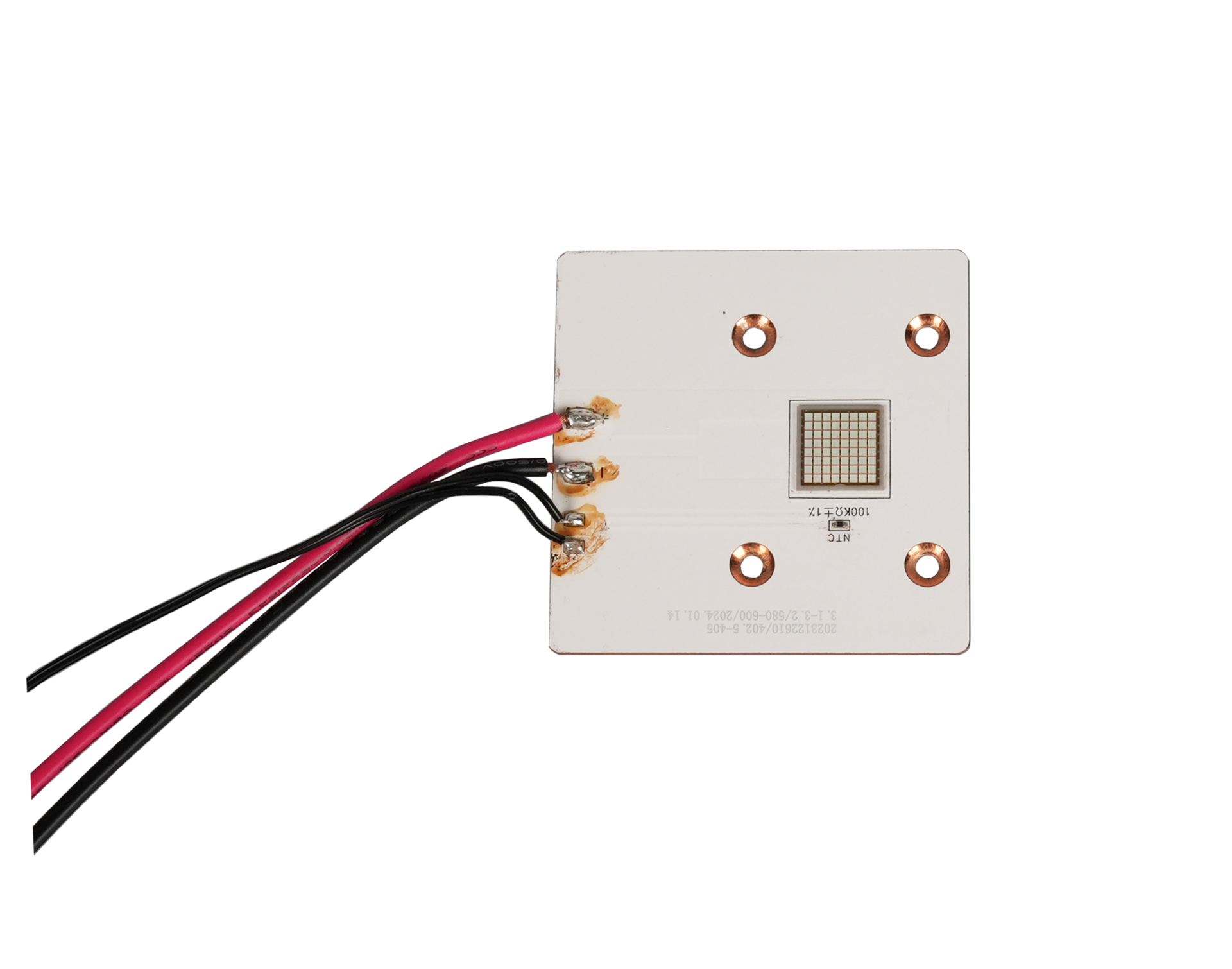

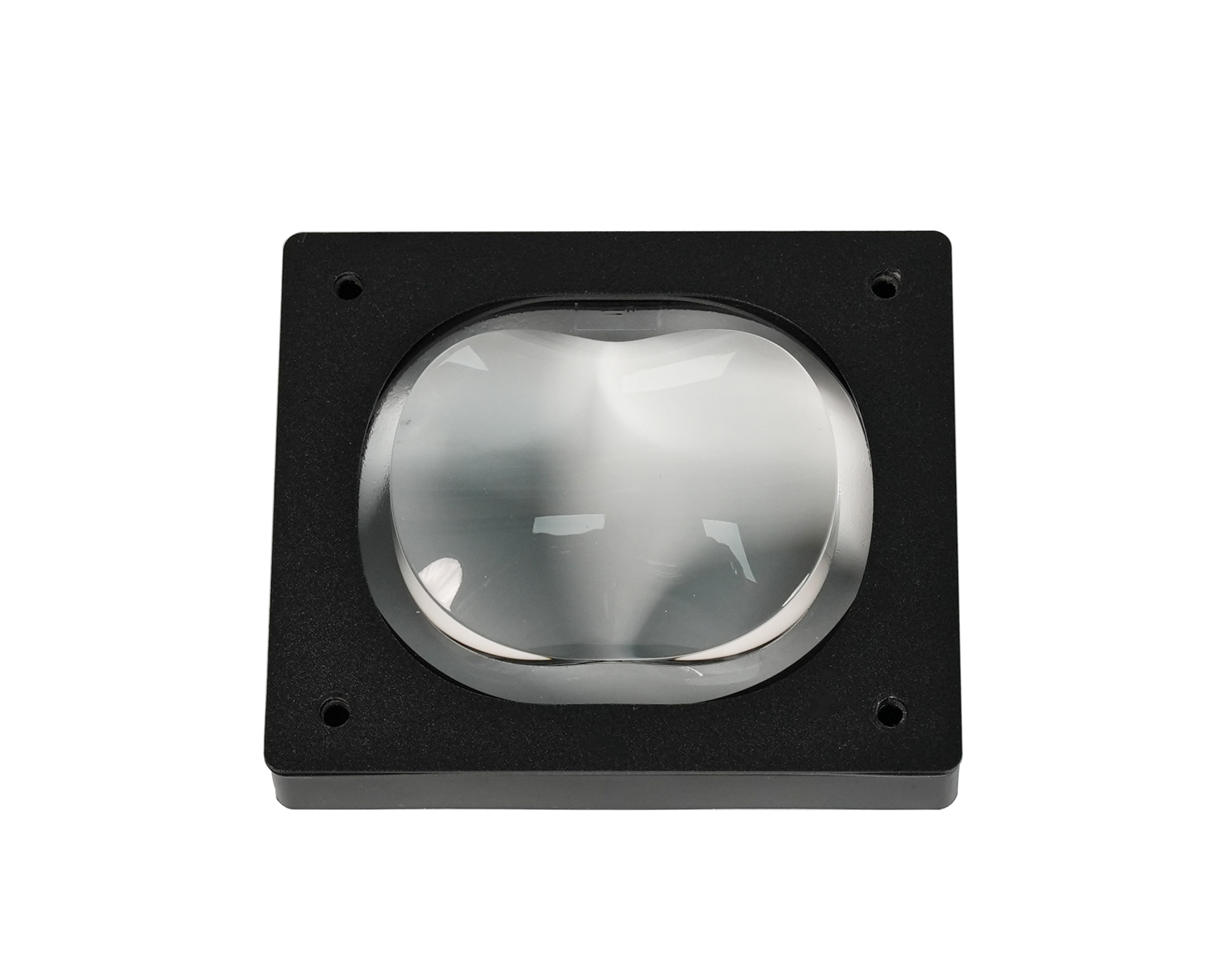

Placa de luces: Es el componente óptico fijado en la parte inferior que emite la luz UV con una longitud de onda específica. Lente: Se ubica sobre la placa LED para ajustar la forma y distribución de la luz. Sistema de disipación de calor: Se encarga de enfriar la placa de luces para evitar sobrecalentamientos. Escudo de luz: Restringe el área de iluminación para que la luz llegue solo a donde hace falta. Lente Fresnel: Instalada en algunos modelos debajo de la pantalla LCD para enderezar los rayos de luz y mejorar la precisión.
Ventilación
Ventilador de enfriamiento: Son ventiladores internos que disipan el calor generado por los componentes eléctricos durante la impresión.
Estructura principal
build plate: Es la superficie donde se fabrican los modelos 3D capa por capa. Cubierta: Protege los modelos y la resin de la luz UV externa. Placa del eje Z: Ubicada en la parte trasera, sostiene los componentes móviles del eje vertical. Placa intermedia: Es la zona central que contiene la pantalla LCD y los componentes principales del equipo. Carcasa exterior: Protege los mecanismos internos y le da terminación estética a la impresora. Base: Soporta toda la estructura y aloja varios componentes internos. Motor Z: Proporciona la fuerza para que la build platform suba y baje con precisión. Motor de despegue: Se encarga de inclinar la pantalla LCD para facilitar el desmolde de las capas. Guía lineal: Controla el movimiento vertical suave y preciso del eje Z. Purificador de aire: Filtra el aire absorbiendo los COV (compuestos orgánicos volátiles) para un ambiente más limpio. Alimentador automático: Carga y recicla la resin de forma automática para que no tengas que hacerlo a mano. Antena WiFi: Permite que la impresora reciba señal de red de forma inalámbrica. Cámara: Ofrece monitoreo por IA, visualización en tiempo real y función de fotografía time-lapse. Adaptador: Convierte la corriente eléctrica para alimentar la impresora de forma segura. Final de carrera: Sensor que asegura que los componentes mecánicos estén en la posición correcta.
Componentes eléctricos
Placa madre: Es el cerebro de la impresora que controla toda la electrónica. Placa de corriente constante: Controla la energía que va hacia las luces UV para que sea estable. Placa de interfaz del purificador: Conecta el sistema de filtrado de aire con el resto del equipo. Placa de la fuente de alimentación: Distribuye la energía eléctrica internamente. Placa adaptadora USB: Interfaz para la conexión de dispositivos externos. Pantalla táctil: Es la interfaz visual que usás para manejar y configurar la impresora.
resin tank / VAT
resin tank / VAT: Es el contenedor donde se coloca la resin para imprimir. Lámina de fijación: Se ubica en el fondo del tank y sirve para sujetar el film de despegue. Perilla moleteada: Es el tornillo que fija el resin tank al cuerpo de la impresora. Bloque de fijación: Pieza interna donde enrosca la perilla para asegurar el tank. Film de despegue (release film): Película transparente que permite que la luz UV pase y que los modelos se desmolden fácilmente. Los materiales más comunes son FEP, PFA y ACF. Tanque de recolección de resin: Ayuda en el proceso de desmolde y evita que la resin gotee donde no debe.
Pantalla LCD
Pantalla LCD: Instalada en la placa intermedia, se encarga de mostrar los patrones de cada capa del modelo. Cable de la pantalla LCD: Cable de comunicación que conecta la pantalla con la placa madre.
Accesorios y repuestos
Lámpara de iluminación: Genera la luz necesaria para el funcionamiento del equipo. Pendrive (U disk): Se usa para guardar y transferir los archivos de impresión (gcode) al equipo. Guantes de nitrilo: Fundamentales para evitar el contacto directo de la piel con la resin durante el post-procesado. Máscara: Protege al usuario de los vapores y olores de la resin durante el trabajo.
Galería de referencia
Fuente: Adaptado al español desde el wiki oficial Elegoo (licencia CC BY-SA). Revisión técnica por equipo Breva.
