El problema consiste en que la cama caliente se tambalea y no se puede ajustar correctamente. Esto suele ocurrir porque los perfiles de aluminio del eje Y no están paralelos, las ruedas POM están desajustadas o sus tornillos están flojos.
Herramientas necesarias
Destornillador Allen de 2.0mm, 3.0mm y 4.0mm. Llave fija o inglesa.
Pasos para solucionar el problema
1. Verificá si los dos perfiles de aluminio del eje Y están paralelos
Usá una regla para medir la distancia de adelante hacia atrás entre los dos perfiles de aluminio del eje Y. Normalmente, las distancias en línea recta marcadas con el mismo color deberían ser iguales. Si no es así, los dos ejes Y no están paralelos.
Si los perfiles no están paralelos, pasá al paso 3 para seguir solucionando el problema.
Si los perfiles sí están paralelos, pasá al paso 2.
2. Ajustá las ruedas POM del eje Y

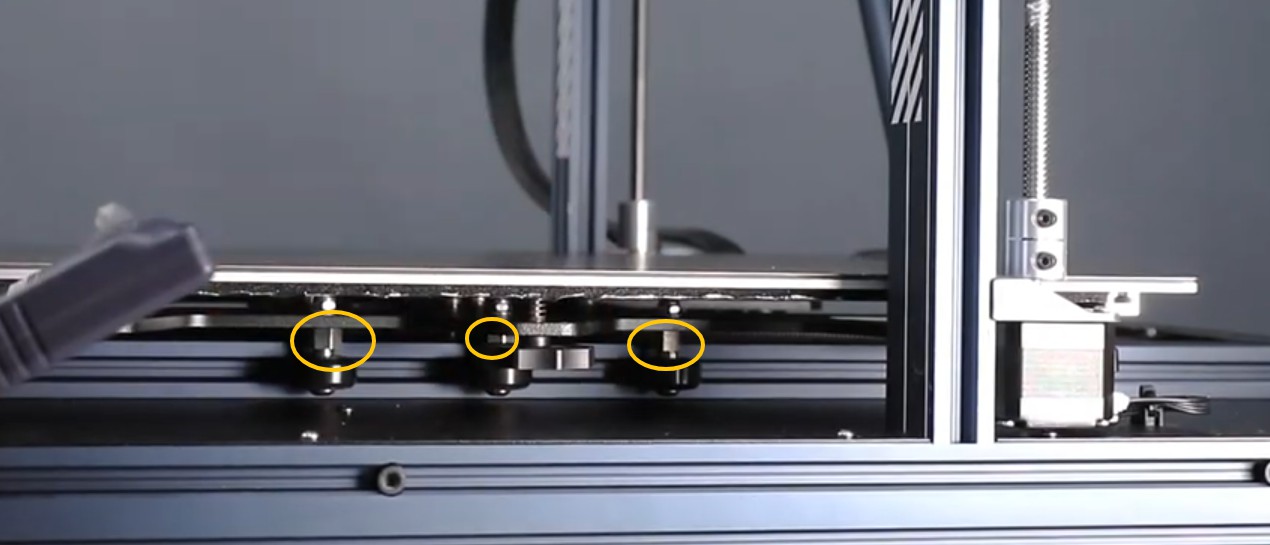

Las tuercas excéntricas debajo de la cama caliente se pueden ajustar. Usá una llave para girar cada una más o menos 1/3 de vuelta por vez. Puede que necesites ajustarlas varias veces. Es normal que una de las seis ruedas POM quede un poco floja; esto puede deberse a la tolerancia de los componentes o errores de ensamblaje, y no va a afectar el uso de la impresora ni la calidad de impresión.
3. Ajustá la posición de los dos perfiles Y para asegurarte de que estén paralelos
a. Apagá la impresora y desenchufá el cable de alimentación.

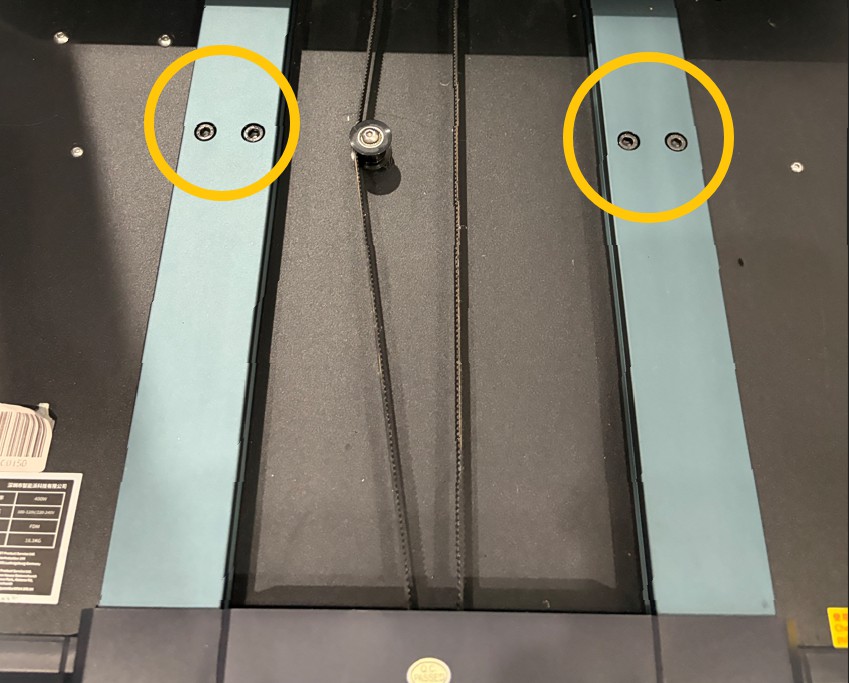

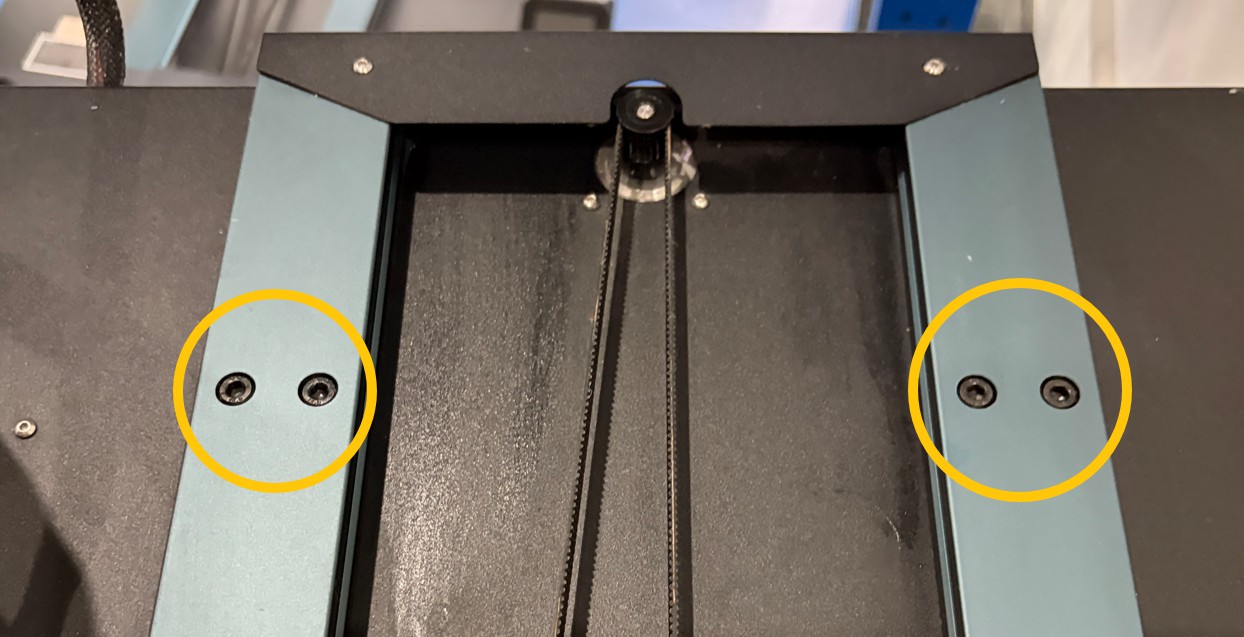

b. Usá un destornillador Allen de 4.0mm para aflojar los ocho tornillos correspondientes.

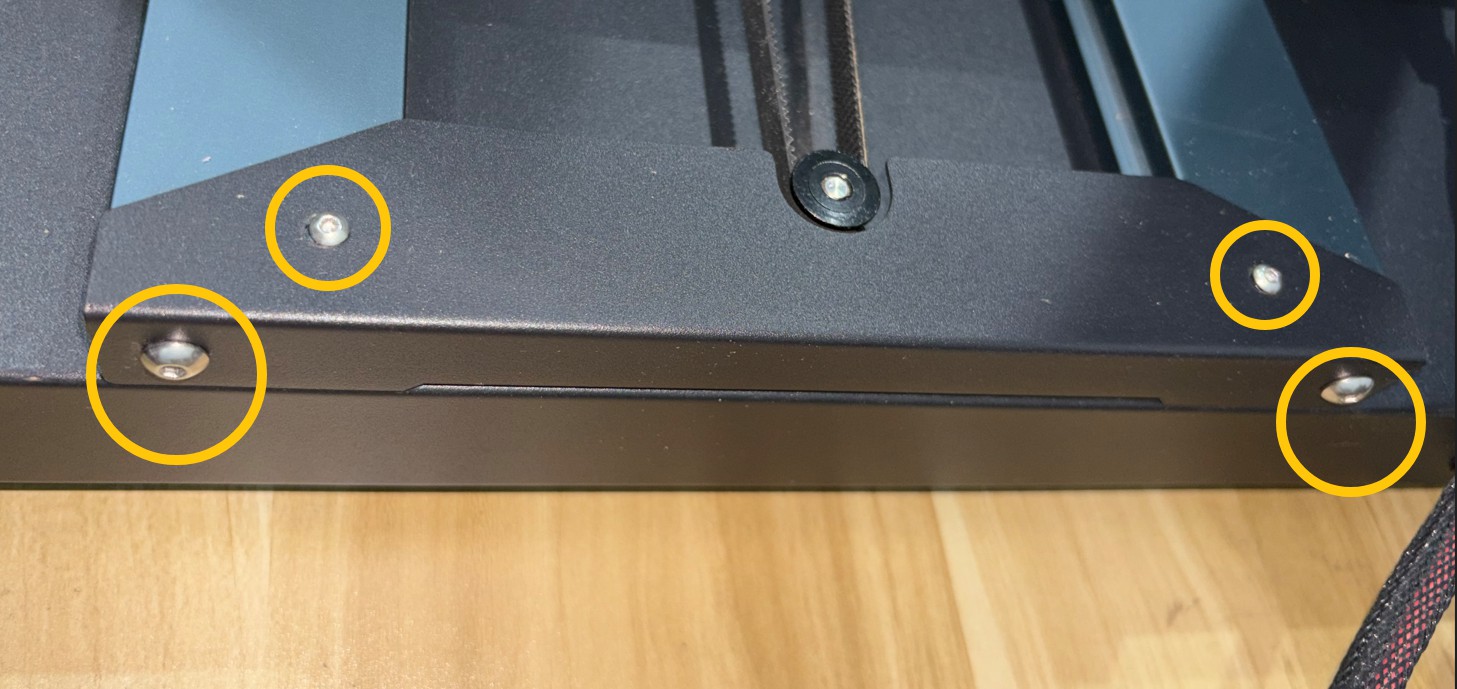

c. Con un destornillador Allen de 2.0mm o 3.0mm, sacá los tornillos indicados y retirá la tapa trasera del eje Y.

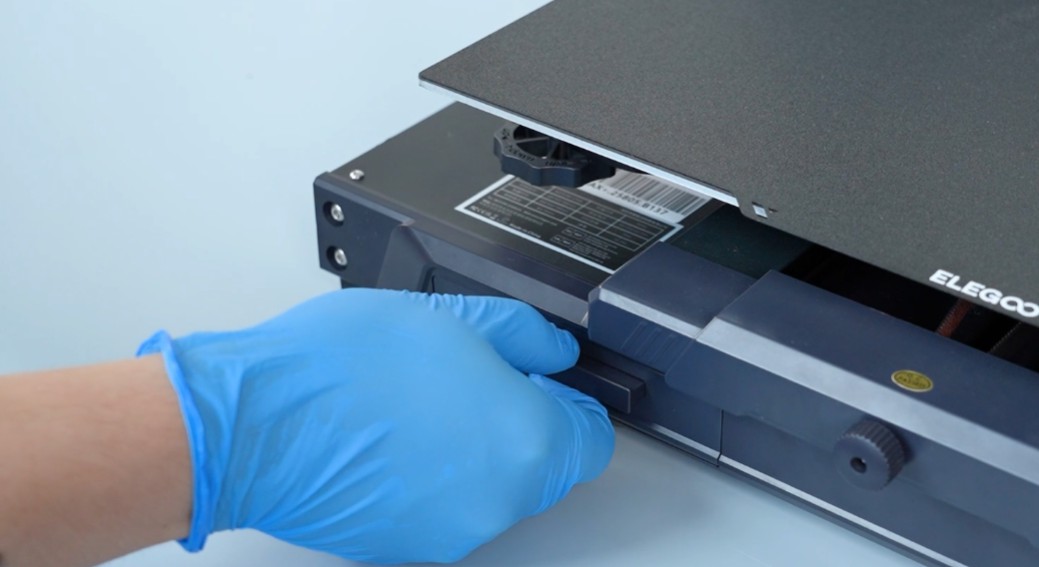

d. Sacá el cajón.

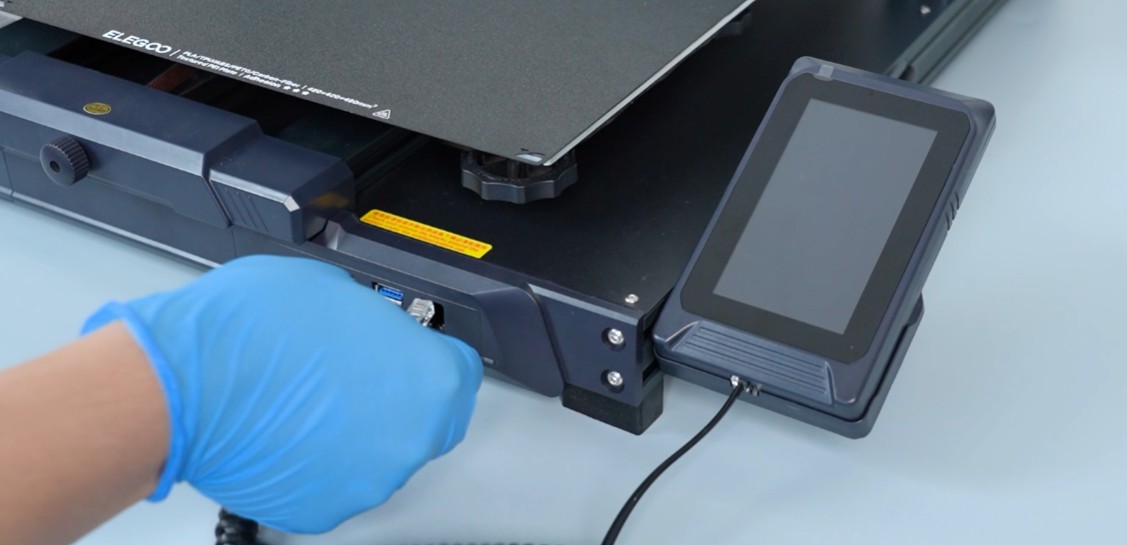

e. Desconectá el cable de la pantalla táctil y sacala.

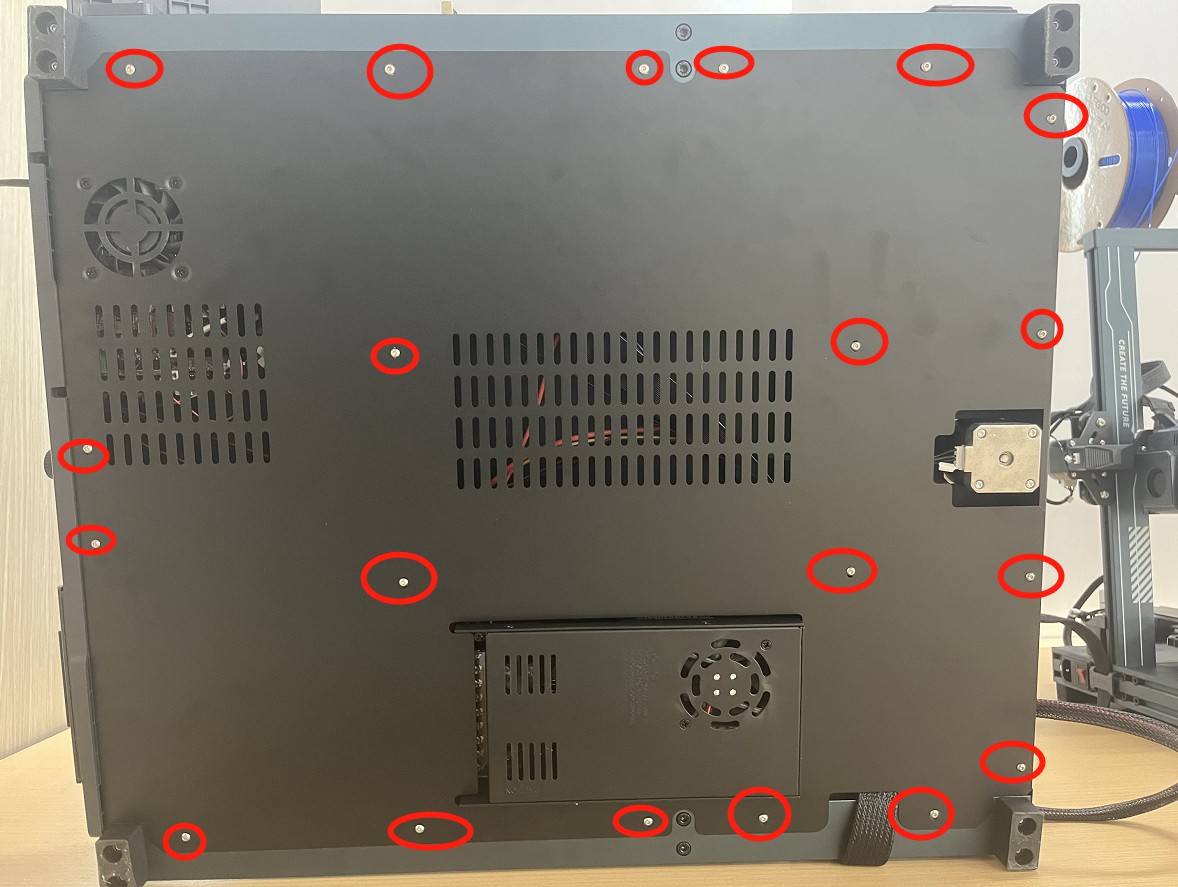

f. Con un destornillador Allen de 2.0mm, sacá los tornillos que sujetan la tapa inferior.

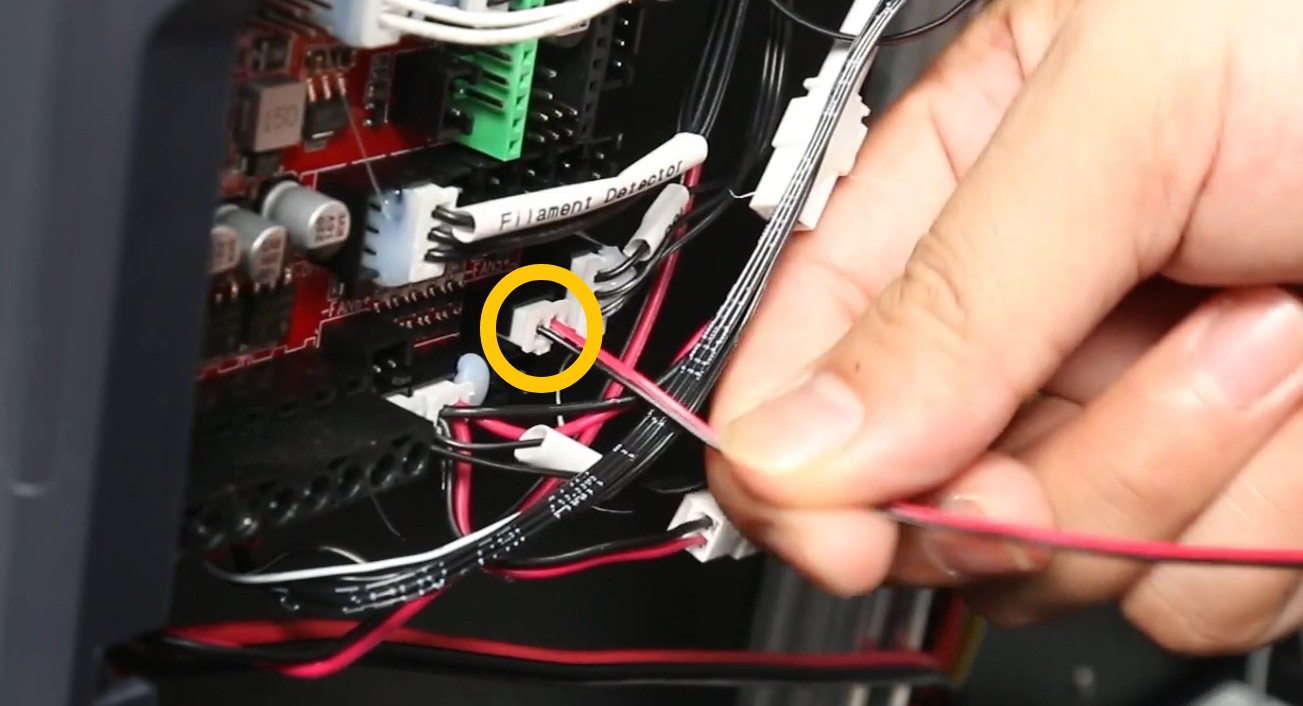

g. Abrí la tapa inferior despacio, desconectá el cable adaptador del ventilador de la placa madre y retirá la tapa.

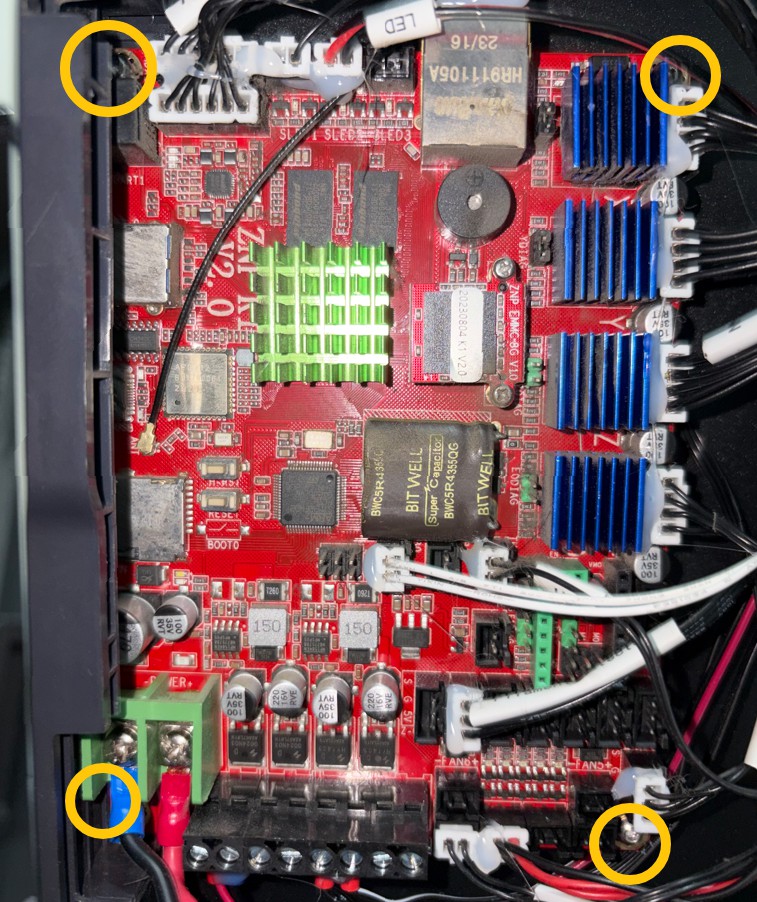

h. Sacá los cuatro tornillos que sujetan la placa madre.

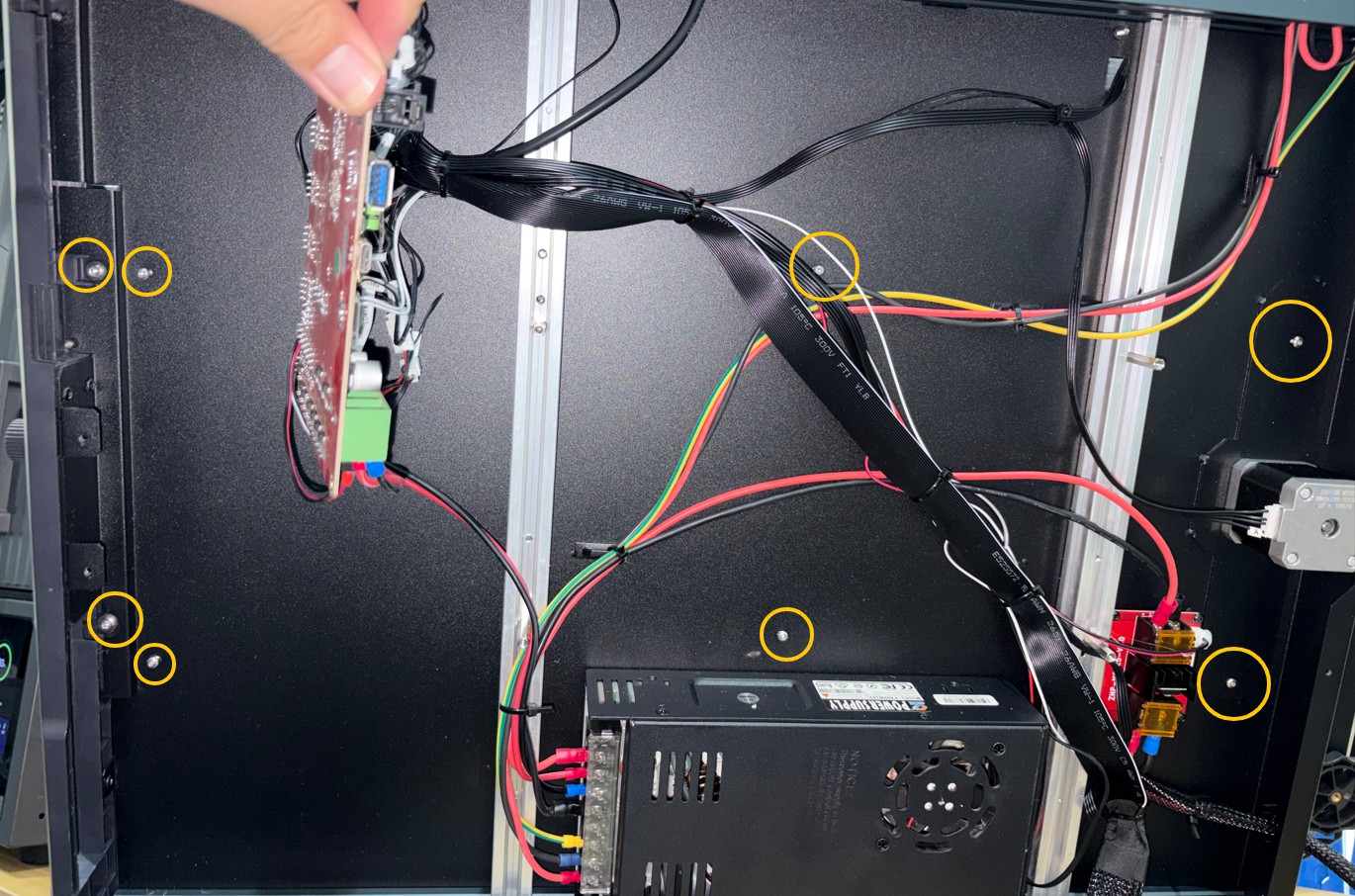

i. Corré la placa madre con cuidado hacia un lado y usá un destornillador Allen de 2.0mm/3.0mm para aflojar los ocho tornillos que sujetan los perfiles de aluminio del eje Y.
j. Ajustá el espacio entre los dos perfiles del eje Y para que queden paralelos. Las distancias en las marcas del mismo color tienen que ser iguales.
4. Revisá si los tornillos que sujetan las ruedas POM están flojos
a. Apagá la impresora y desenchufala.

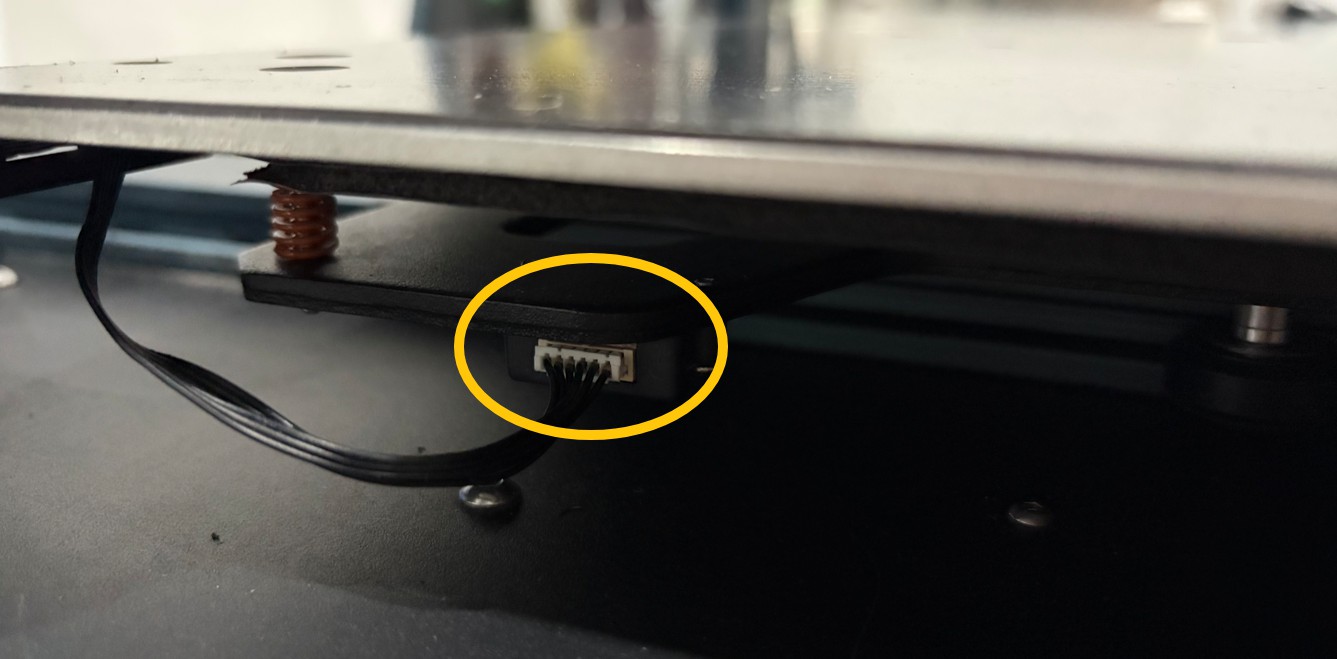

b. Desconectá el conector del acelerómetro del eje Y.
c. Usá un destornillador Allen de 2.0mm o 3.0mm para sacar los tornillos de la tapa trasera del eje Y y retirala.
d. Sacá las seis perillas/ruedas.
e. Retirá la lámina PEI.
f. Con un destornillador Allen de 3.0mm, sacá los dos tornillos que sujetan el soporte de la correa del eje Y.
g. Da vuelta la cama caliente y sacá los seis resortes.
h. Empujá la placa deslizante hacia afuera en la dirección correspondiente.
i. Usá una llave para sostener la tuerca en su lugar y, con un destornillador Allen de 3.0mm, ajustá los tornillos que sujetan las ruedas POM.
Nota: Si después de hacer los pasos 1 a 4 te quedan más de dos ruedas POM flojas y no se pueden ajustar, es muy probable que la placa deslizante esté deformada y tengas que reemplazarla.
