Cómo cambiar el husillo del eje Z

En esta guía te explicamos paso a paso cómo cambiar el husillo del eje Z en tu impresora Neptune. Asegurate de tener todas las herramientas a mano antes de arrancar. Seguí bien estas instrucciones para no descalibrar la máquina.

Herramientas y materiales

• Llave Allen de 3.0 mm
• Llave Allen de 2.5 mm
• Llave Allen de 2.0 mm
• Precintos
• Grasa lubricante
• Paño que no deje pelusas
• 2 bloques o tacos de la misma altura
• Un husillo nuevo

Instrucciones

Sacar el husillo viejo

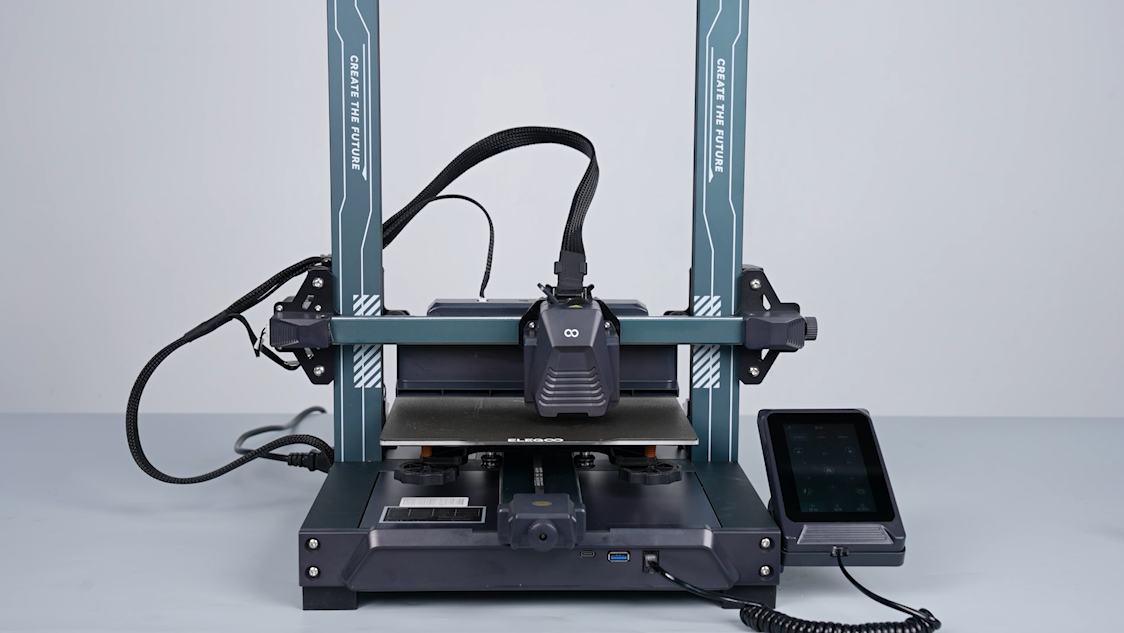

1. Enchufá el cable de alimentación y prendé la impresora.

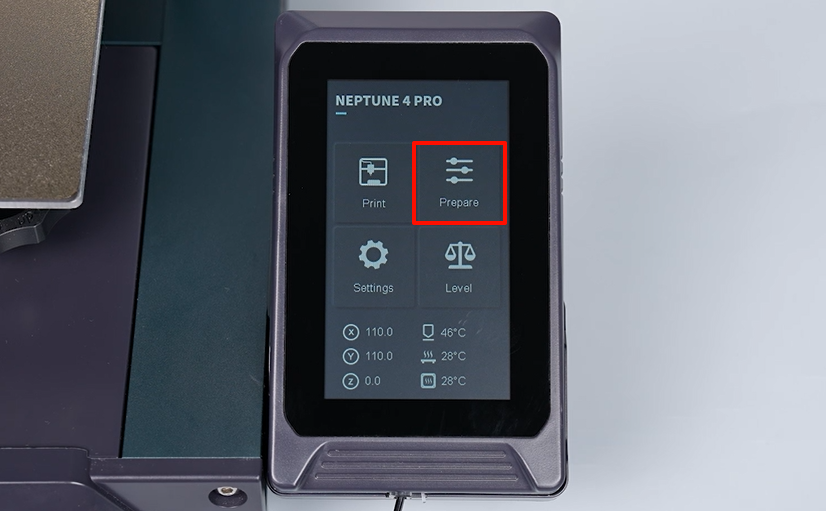

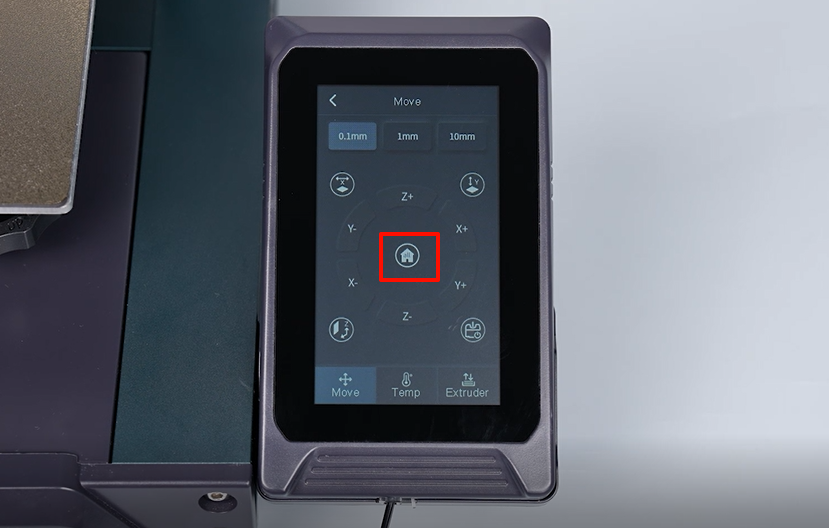

2. En la pantalla táctil, seleccioná Prepare - All (Homing). La impresora va a arrancar el proceso de homing.
3. Después del homing, apagá la impresora y desenchufala.

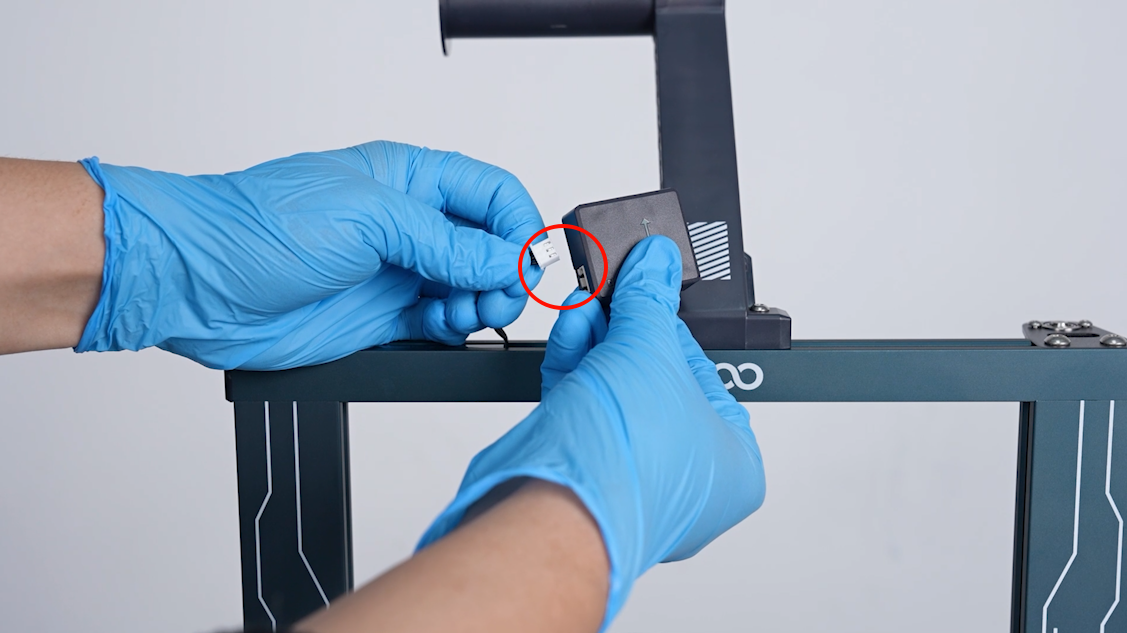

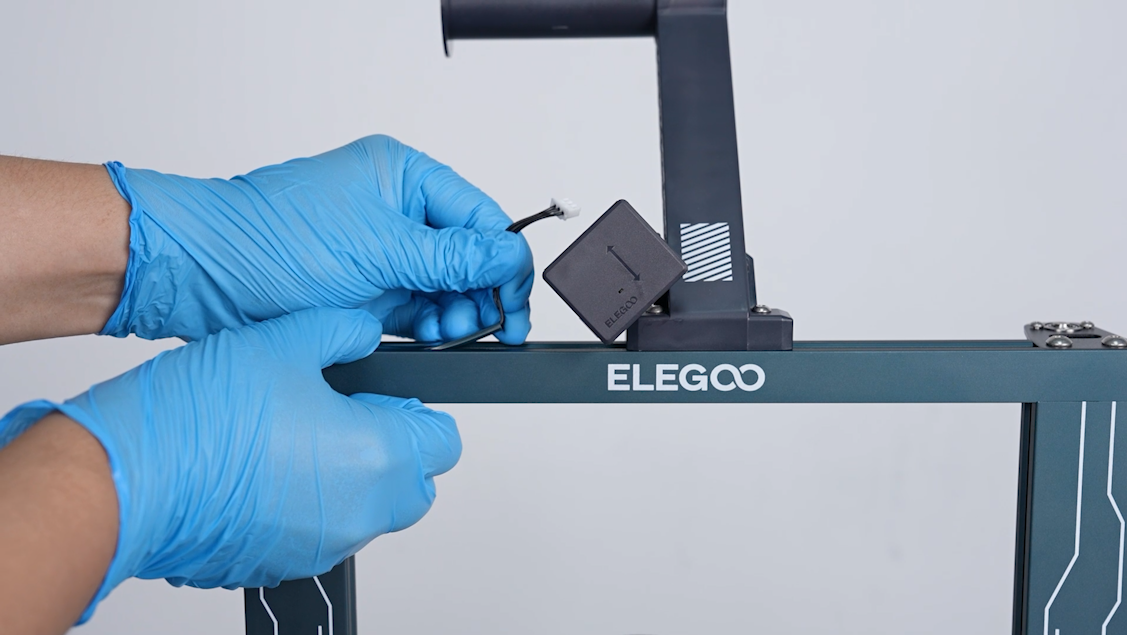

4. Desconectá los cables del sensor de filamento.

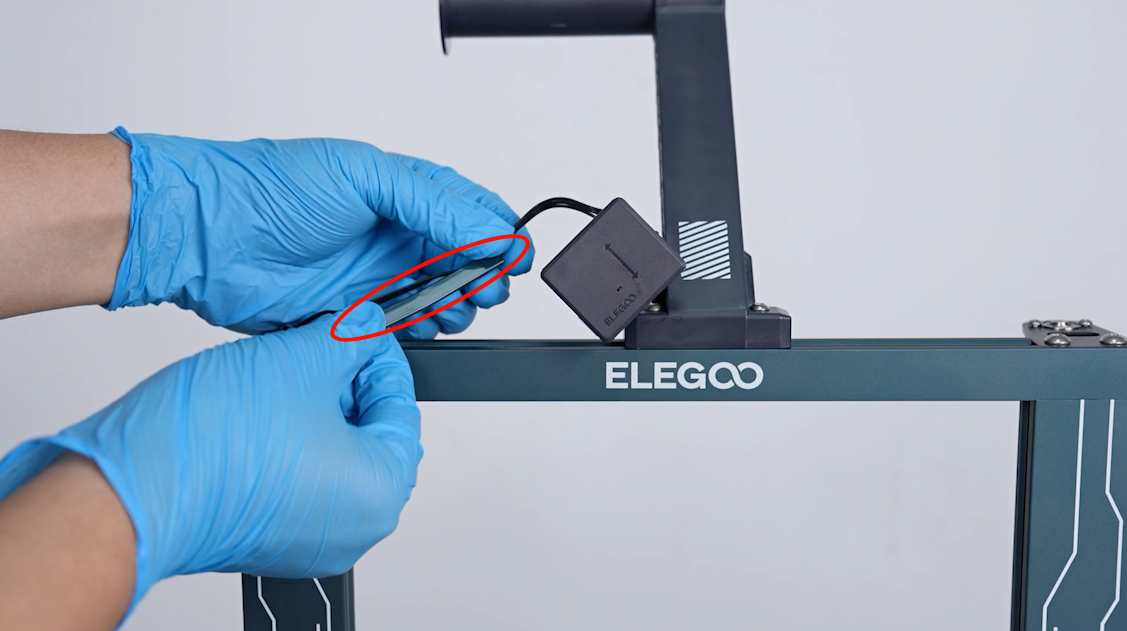

5. Acomodá los cables y sacá la tapa pasacables.
6. Tirando un poco, sacá los cables de la chapa de fijación arriba a la izquierda de la impresora.
7. Cortá los precintos que agarran los cables de la luz superior. Desconectá el conector.

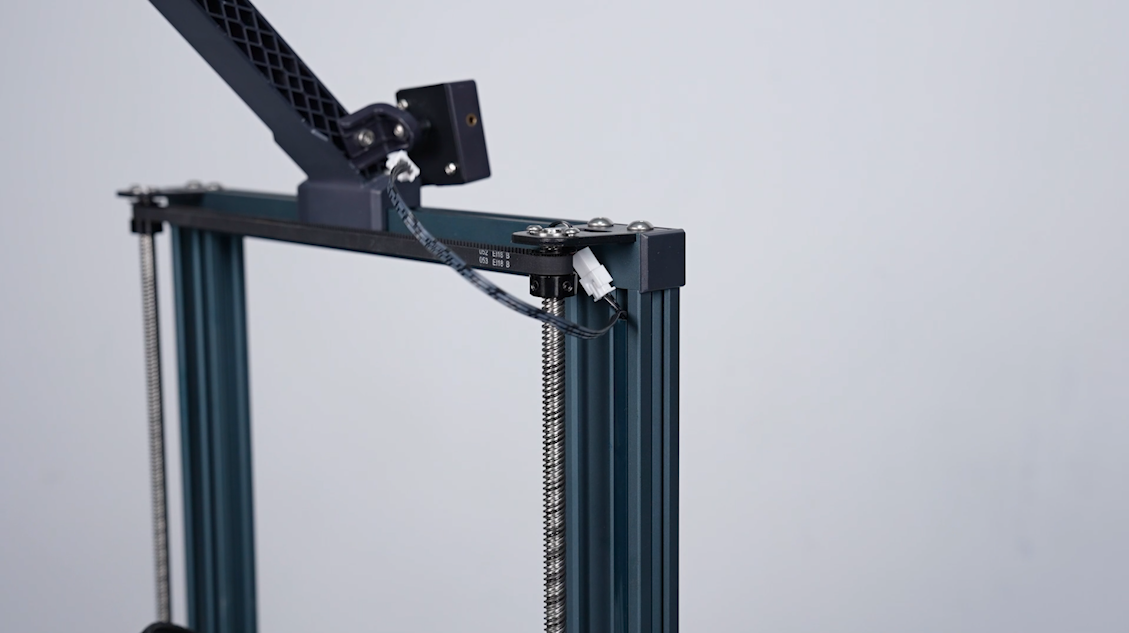

8. Con la llave Allen de 3.0 mm, aflojá los 2 tornillos de la chapa de fijación que está arriba de los husillos. Levantá la chapa y sacala.
9. Sacá la chapa de fijación del otro lado.
   Nota: Sostené el perfil de aluminio superior todo el tiempo después de aflojar los tornillos para que no se caiga.
10. Levantá y sacá el perfil de aluminio. Sacá la correa dentada.

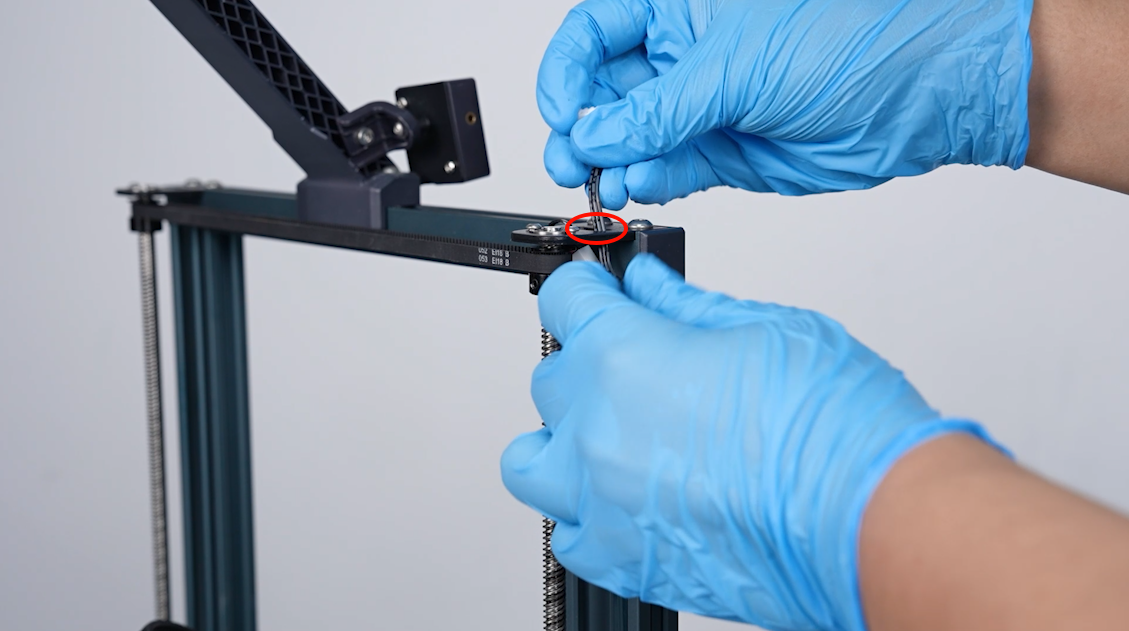

11. Con la llave Allen de 2.0 mm, aflojá los 2 tornillos de la polea dentada un tercio de su profundidad. Sacá la correa.
12. Sacá la otra polea dentada de la misma forma.
13. Aflojá el tornillo que asegura el husillo por encima del acople usando la llave Allen de 2.5 mm. Girá el husillo en sentido antihorario y sacalo.
14. Sacá el otro husillo de la misma forma.

Instalar el husillo nuevo

1. Prepará el husillo nuevo. Alinealo con el acople y la tuerca. Giralo en sentido horario para dejarlo en posición.
2. Ajustá el tornillo que agarra el husillo por encima del acople con la llave Allen de 2.5 mm.
3. Instalá el otro husillo de la misma forma.
4. Girá los dos acoples de los husillos al mismo tiempo para subir el eje Z.
5. Poné 2 tacos o bloques de la misma altura abajo del perfil de aluminio del eje X.
   Nota: Te recomendamos que los tacos midan más de 120 mm.
6. En la parte de atrás de la impresora, girá ambos acoples del eje Z en simultáneo para bajar el perfil del eje X hasta que toque la parte de arriba de los dos tacos.
7. Alineá la polea con el husillo. Ponela en la punta superior del husillo. Ajustá los 2 tornillos de la polea con la llave Allen de 2.0 mm.
   Nota: Instalá la polea a más o menos 1 cm de la punta del husillo. Después podés hacer el ajuste fino.
8. Instalá la polea del otro husillo de la misma forma.
9. Pasá la correa por las poleas de los dos lados. Alineá el perfil de aluminio superior del eje Z con los agujeros de los tornillos. Colocá el perfil en su lugar.
   Nota: Acomodá bien los cables de la luz superior.
10. Alineá la chapa de fijación superior con los agujeros. Ponela en posición y ajustá los 2 tornillos con la llave Allen de 3.0 mm.
11. Instalá la chapa del otro lado igual.
12. Meté una llave de boca o llave inglesa entre la chapa de fijación y la polea para mantener el espacio. Aflojá los tornillos de la polea con la llave Allen de 2.0 mm.
13. Empujá la polea contra la llave y volvé a ajustar los 2 tornillos.
    Nota: Fijate que la distancia entre las chapas superiores y la polea sea la misma de los dos lados del eje Z.
14. Ajustá la otra polea de la misma forma.
15. Enchufá el cable de la luz superior. Pasá los cables del sensor de filamento por la chapa de la parte de arriba del husillo y conectá el sensor.
16. Acomodá los cables del sensor metiéndolos en las ranuras del perfil de aluminio. Agarrá los cables a la chapa de fijación superior usando precintos.
17. Tironeá de la correa por arriba del eje Z para subirlo un poco. Sacá los dos tacos que dejaste abajo del eje X.

Lubricar el husillo nuevo

1. Ponele grasa nueva a ambos lados del husillo.
2. Prendé la impresora. En la pantalla táctil, seleccioná Prepare - All (Homing). La impresora va a arrancar el homing.
3. Seleccioná la distancia de "10 mm" y tocá "Z-axis" para subir el eje Z. Llevá el cabezal hasta arriba de todo.
4. Seleccioná "Z-axis Homing" para que el proceso esparza la grasa de manera pareja por todo el recorrido.
5. Limpiá el exceso de grasa que quede acumulado en las puntas de los husillos con el paño.

Nivelar la impresora

1. Tocá Level en la pantalla táctil. La impresora arranca el homing.
2. Cuando estés en la interfaz de nivelación, seleccioná Auto leveling - Confirm. La impresora ya está lista para usar después de que termine.
