En esta guía te mostramos paso a paso cómo reemplazar la placa madre de tu impresora Neptune. Asegurate de tener a mano las herramientas indicadas y seguí las instrucciones con cuidado para no dañar los cables ni los componentes.
Herramientas y materiales
- Una llave Allen de 2.0 mm
- Un destornillador plano

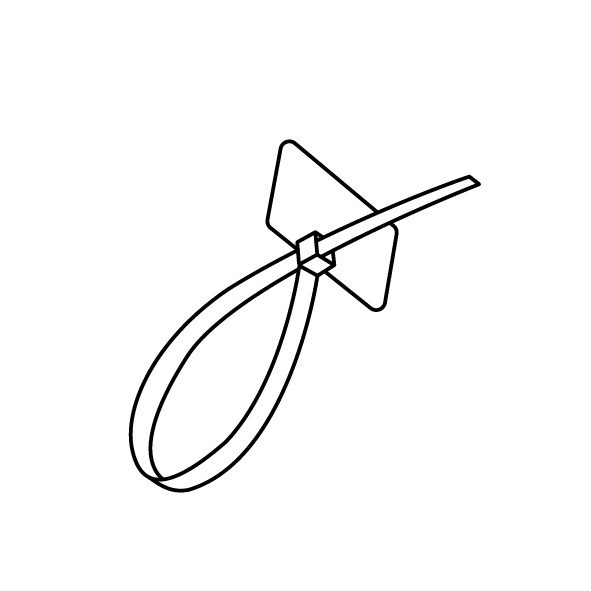

- Etiquetas o precintos con etiqueta
- Una placa madre nueva
Sacar la placa madre vieja

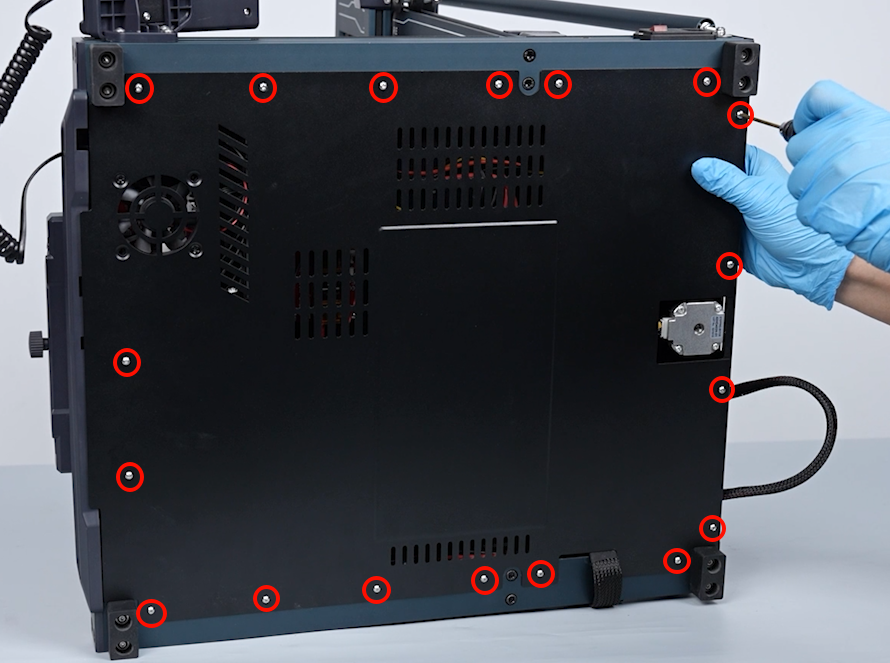

Apagá la impresora y desenchufá el cable de alimentación. Aflojá los 18 tornillos que sujetan la tapa trasera con una llave Allen de 2.0 mm y retirá la tapa.
Nota: Sacá la tapa inferior con cuidado porque hay cables acomodados adentro.

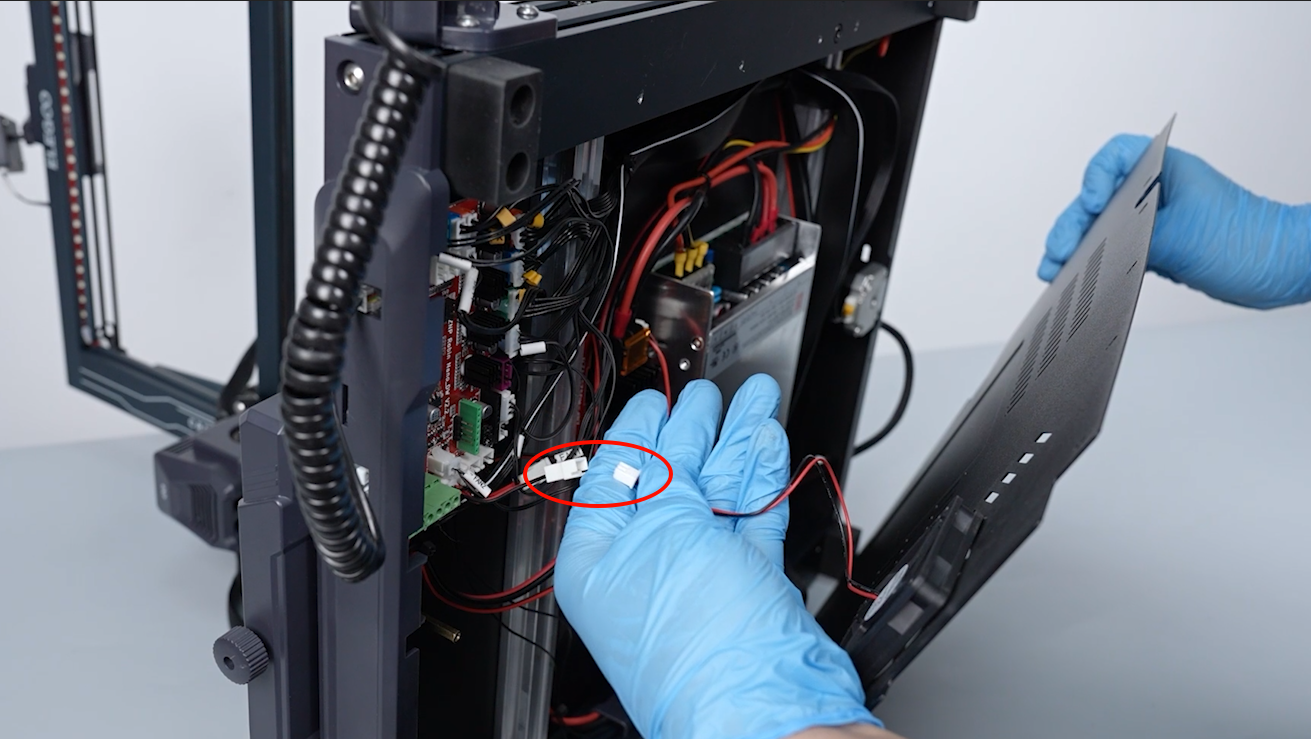

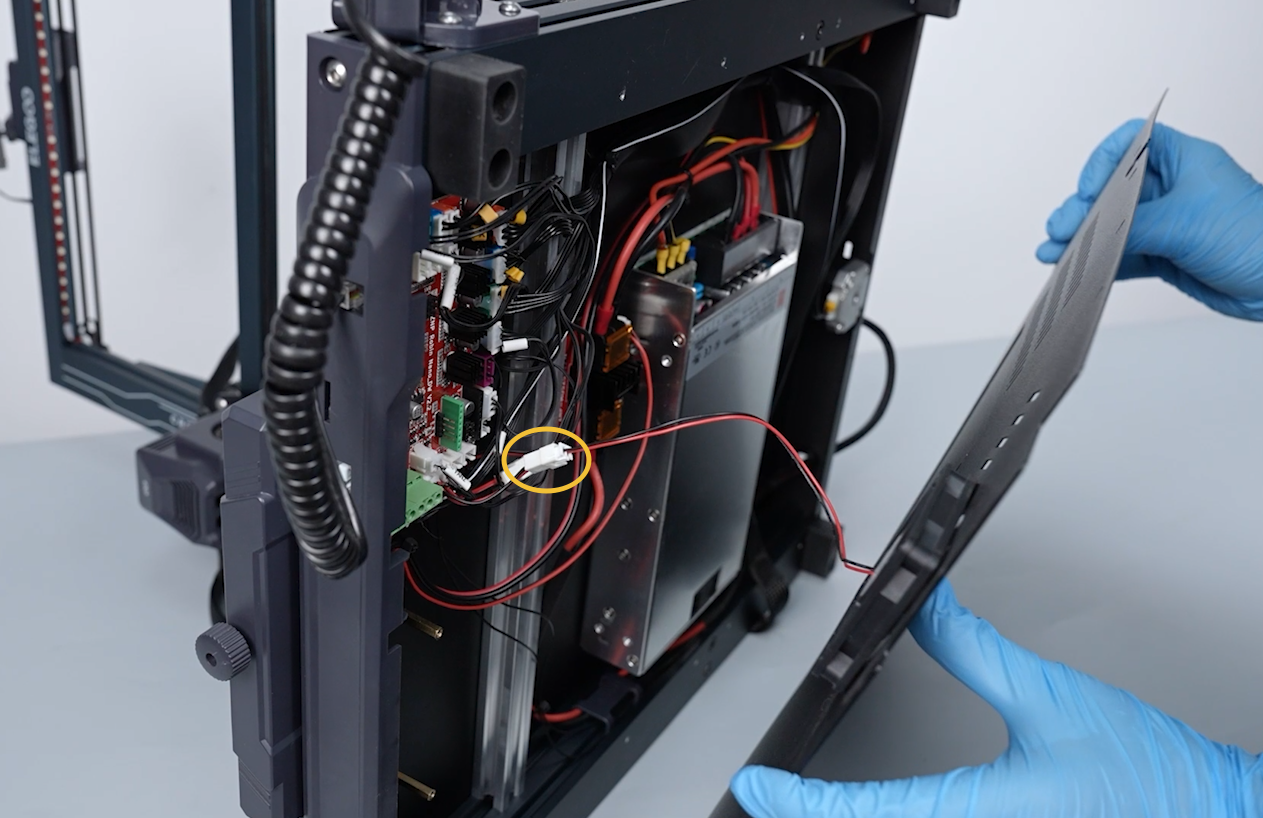

Desconectá el cable del ventilador que enfría la placa madre.

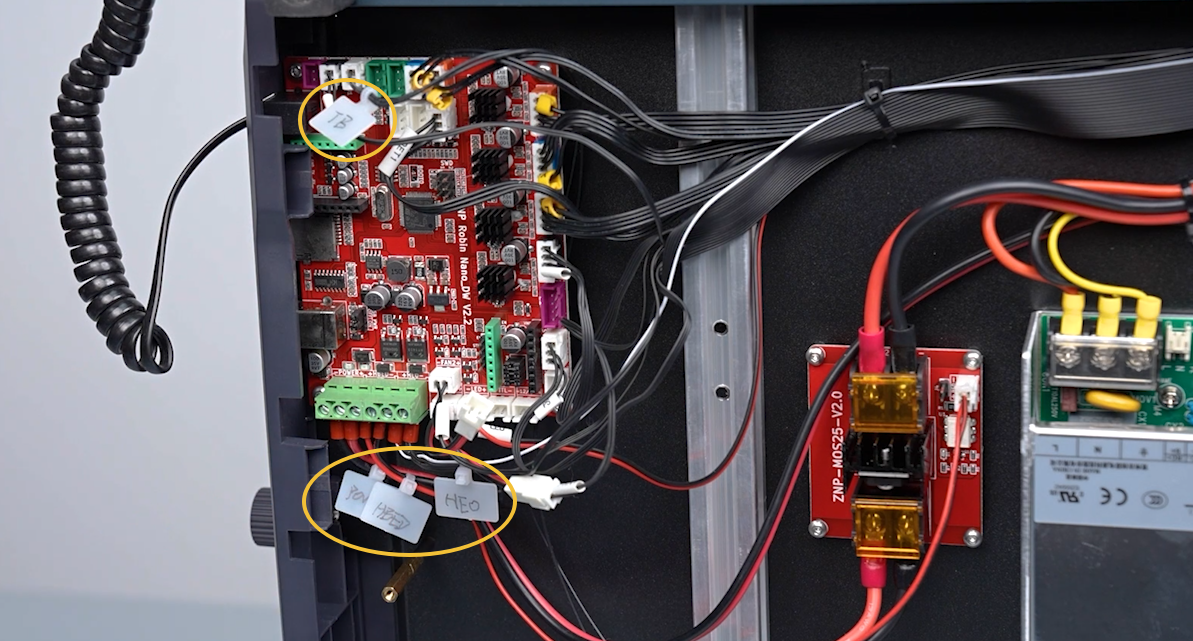

Marcá los cables o alambres de conexión que no tengan etiqueta usando precintos o etiquetas que correspondan con los nombres de los puertos en la placa madre, incluyendo "TB", "POWER", "HBED" y "HE0". Después, desconectá los cables de todos los puertos de la placa.

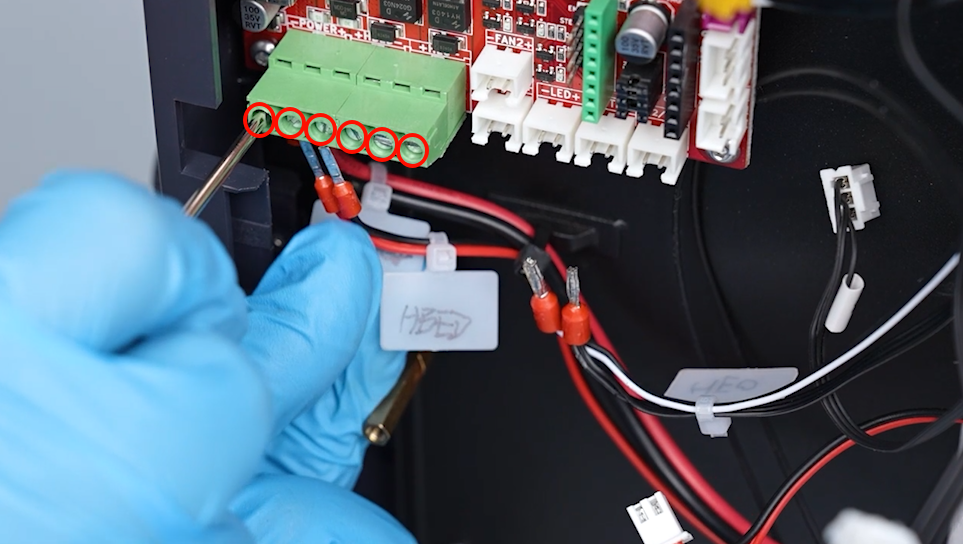

Aflojá los tornillos que sujetan los puertos "HB0", "HBED" y "POWER" con un destornillador plano. Sacá los cables de conexión.

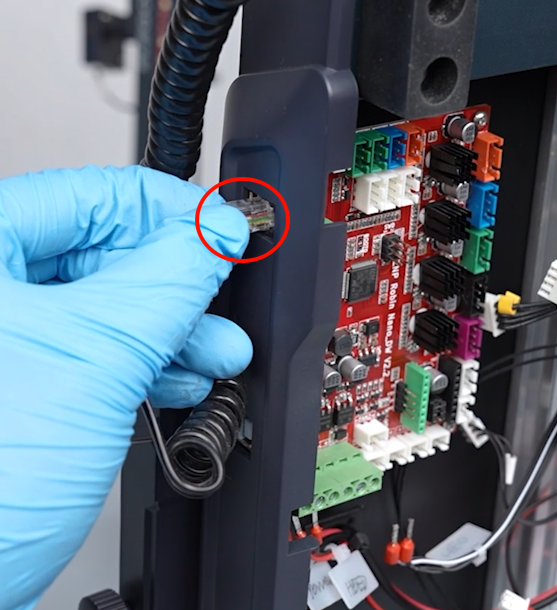

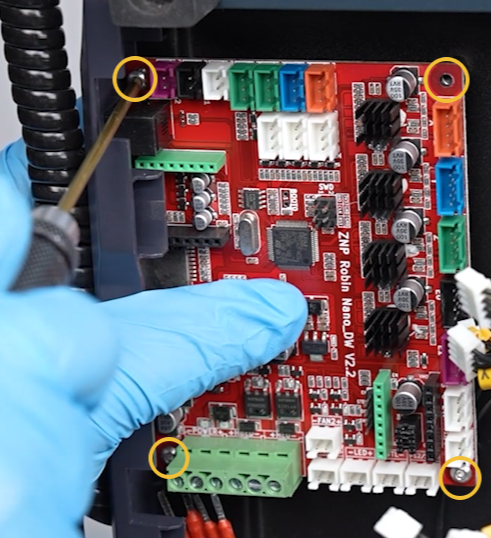

Desconectá los cables de la pantalla táctil por el costado. Aflojá los dos tornillos que sujetan la placa madre usando la llave Allen de 2.0 mm y retirá la placa madre vieja.
Instalar la placa madre nueva

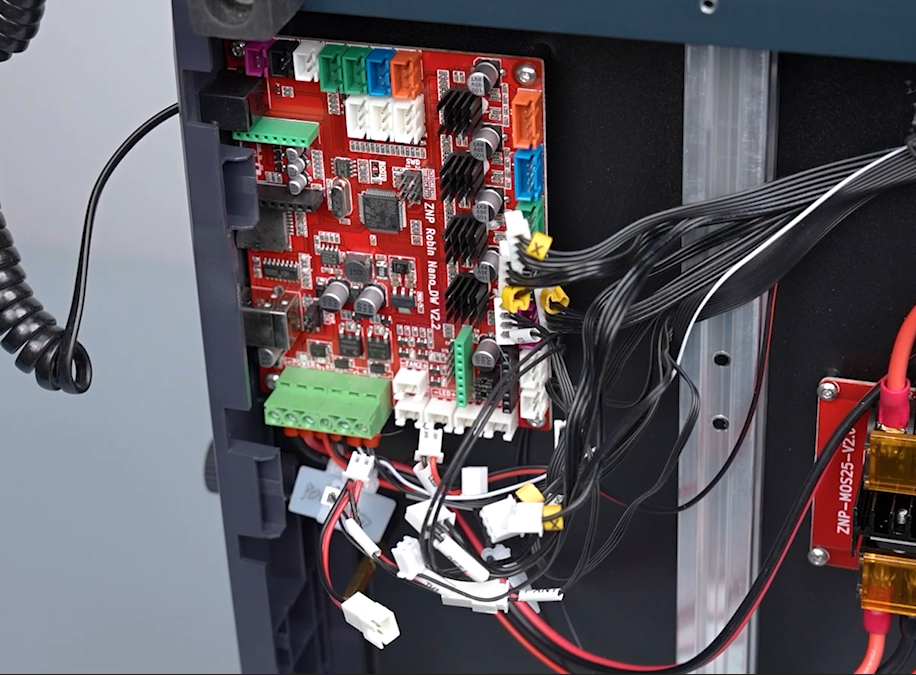

Prepará la placa madre nueva. Alineala con los agujeros de los tornillos y ubicala en su posición de instalación. Ajustá los 4 tornillos que sujetan la placa madre con la llave Allen de 2.0 mm.
Conectá los cables de la pantalla táctil por el costado.
Enchufá los cables en los puertos de la placa madre guiándote por la información de las etiquetas que pusiste antes.

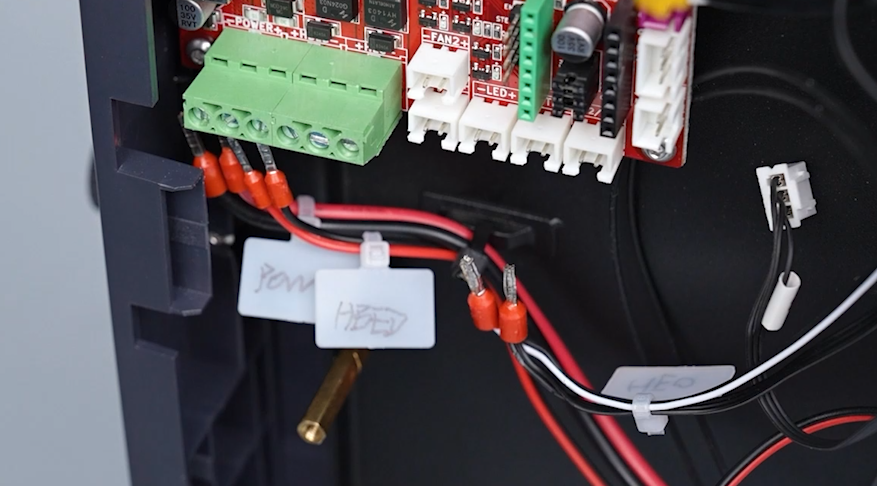

Conectá los cables de los puertos "HB0", "HBED" y "POWER". Ajustá los tornillos para fijar bien los cables.
Nota: No hace falta distinguir entre positivo y negativo (ánodo y cátodo) en los cables que van a los puertos "HE0" y "HBED". Para el puerto "POWER", enchufá el cable rojo en el conector "+" y el cable negro en el conector "-".
Agarrá la tapa inferior de la impresora. Conectá el cable del ventilador de la placa madre en el puerto FAN1.
Colocá la tapa inferior en su lugar, alineándola con los agujeros de las patas de goma y los tornillos. Ajustá los 18 tornillos que la sujetan usando la llave Allen de 2.0 mm.
Enchufá el cable de alimentación y prendé la impresora. Andá a "Calibrate - Confirm" en la pantalla táctil. La impresora va a arrancar el proceso de homing.
Una vez adentro de la interfaz de nivelación, seleccioná "Measure - Confirm". Cuando termine de nivelar, tu impresora ya queda lista para usar.
Galería de referencia
Fuente: Adaptado al español desde el wiki oficial Elegoo (licencia CC BY-SA). Revisión técnica por equipo Breva.
