En este tutorial te explicamos paso a paso cómo reemplazar el conector DC en tu Mars 4 Ultra. Seguí estas instrucciones para desarmar la base con cuidado y cambiar el repuesto sin problemas.
Herramientas y Materiales
- Una llave Allen de 2.5 mm
- Una llave Allen de 2.0 mm
- Un destornillador Phillips
- Pinza de punta fina
Instrucciones

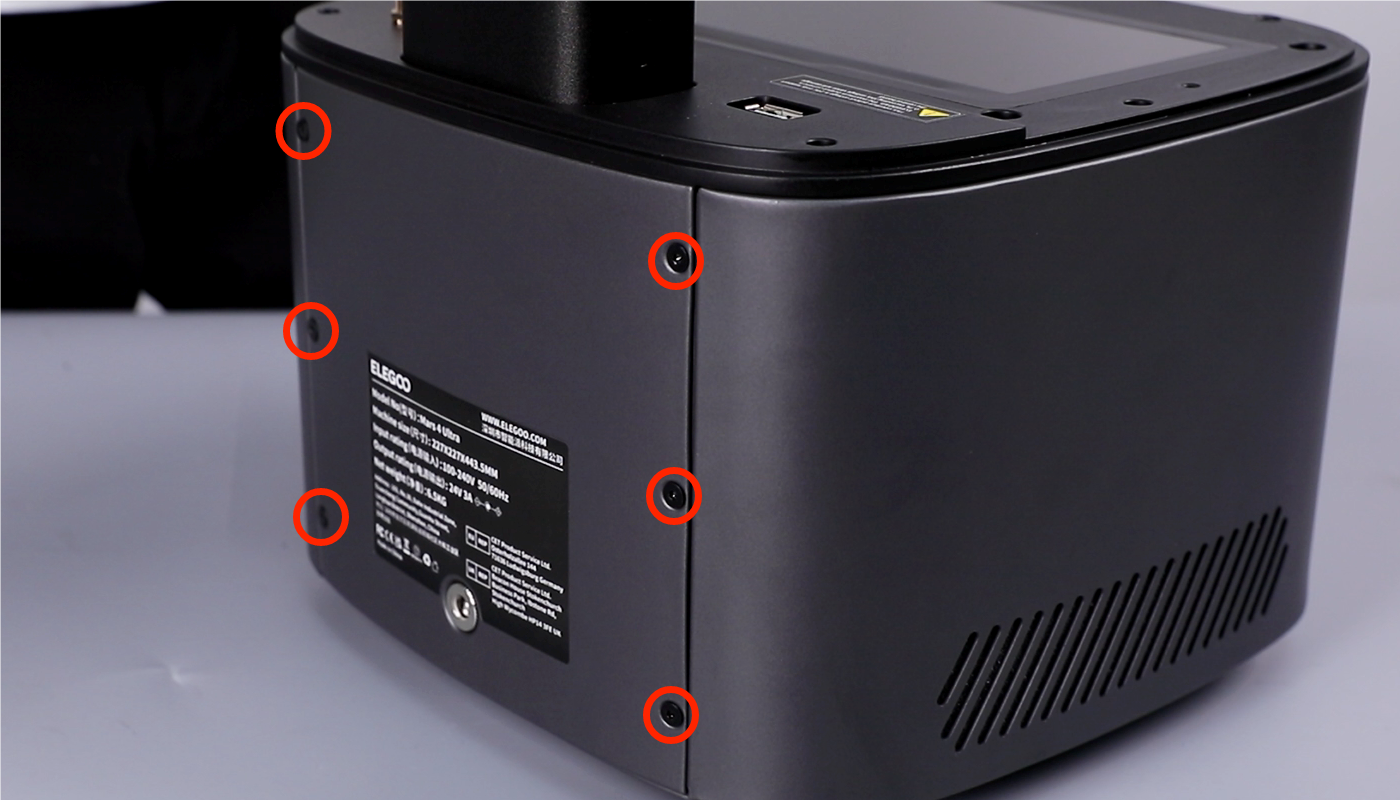

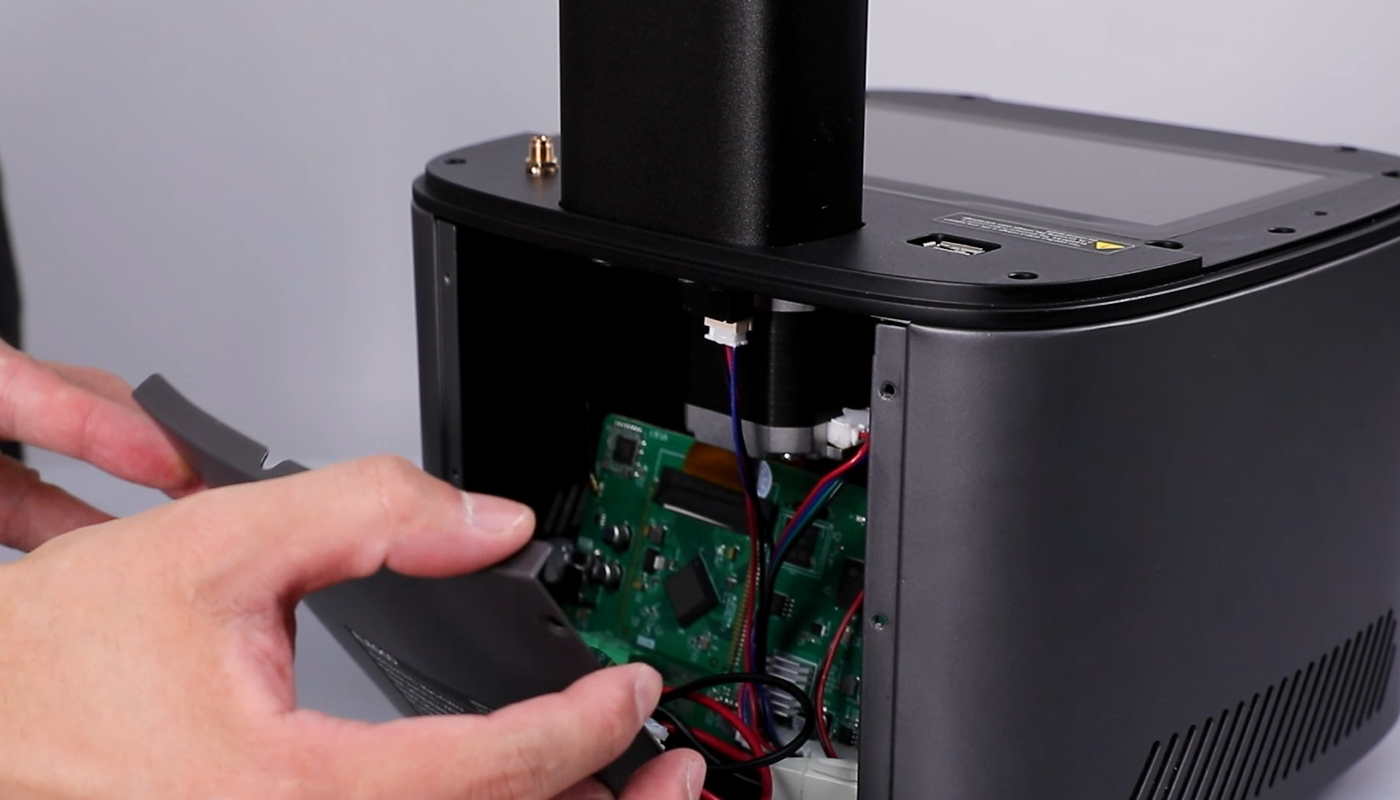

Usando una llave Allen de 2.0 mm, sacá los seis tornillos que fijan la tapa trasera.

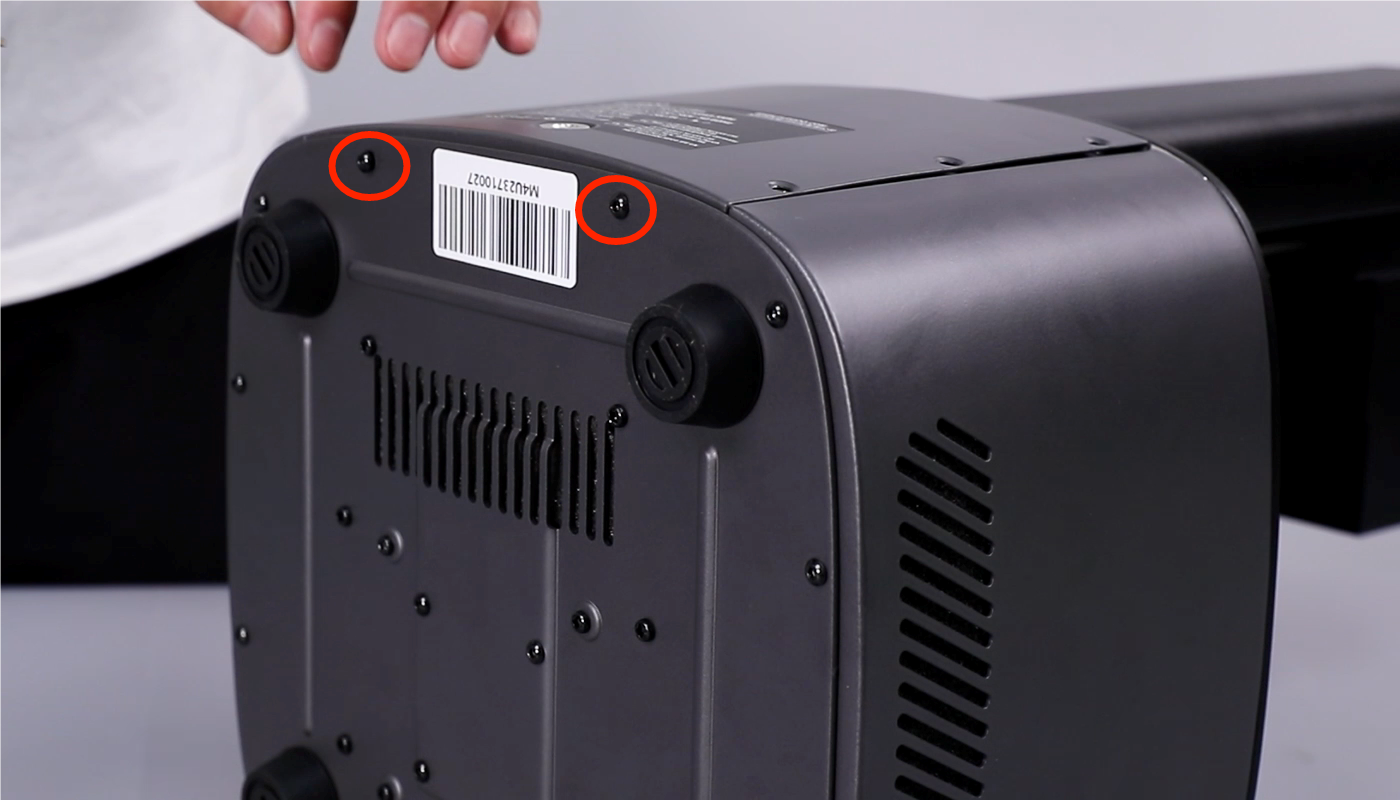

Con una llave Allen de 2.0 mm, sacá los dos tornillos que sostienen la tapa inferior de la impresora. Retirá la tapa inferior.

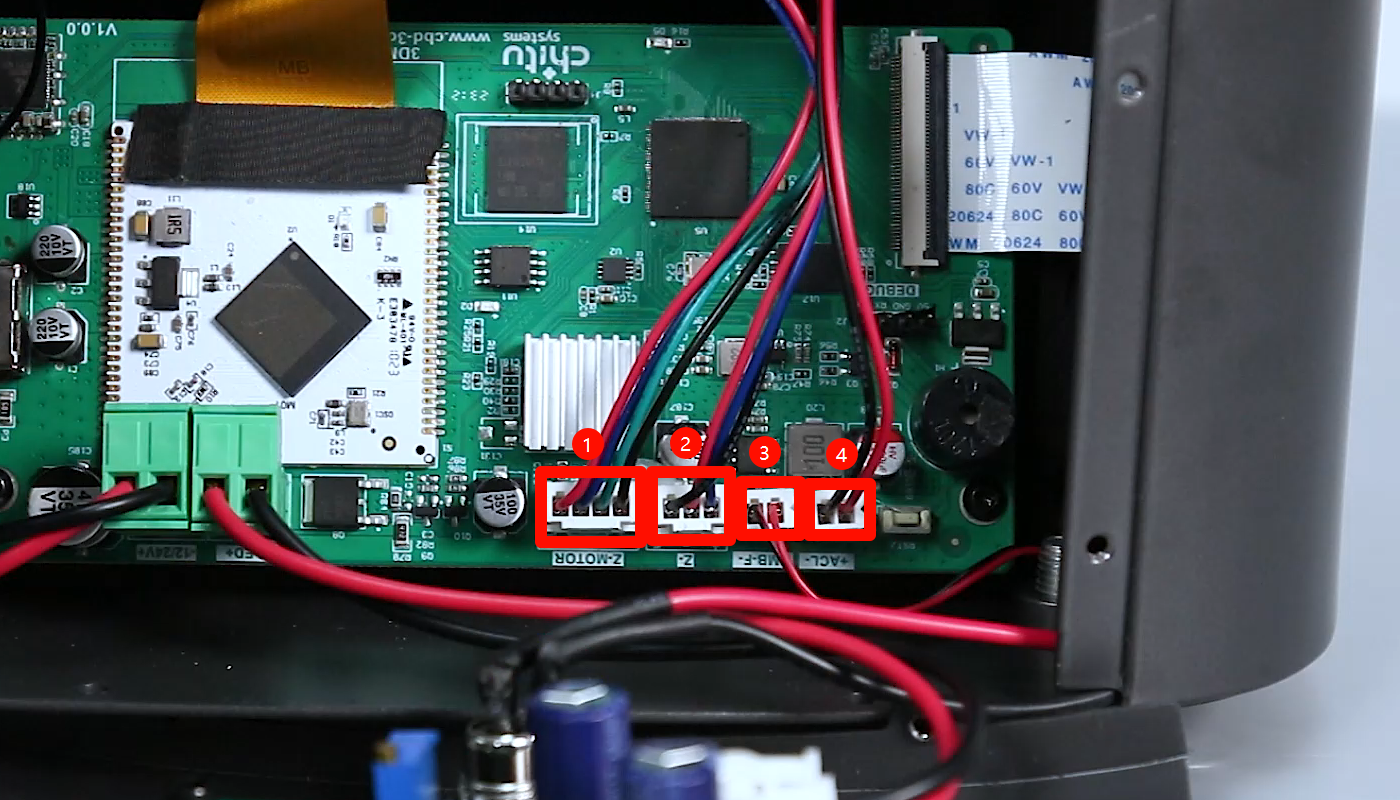

Desconectá el ① cable del motor, ② cable del final de carrera, ③ cable del ventilador, y ④ cable del purificador USB, en ese orden.

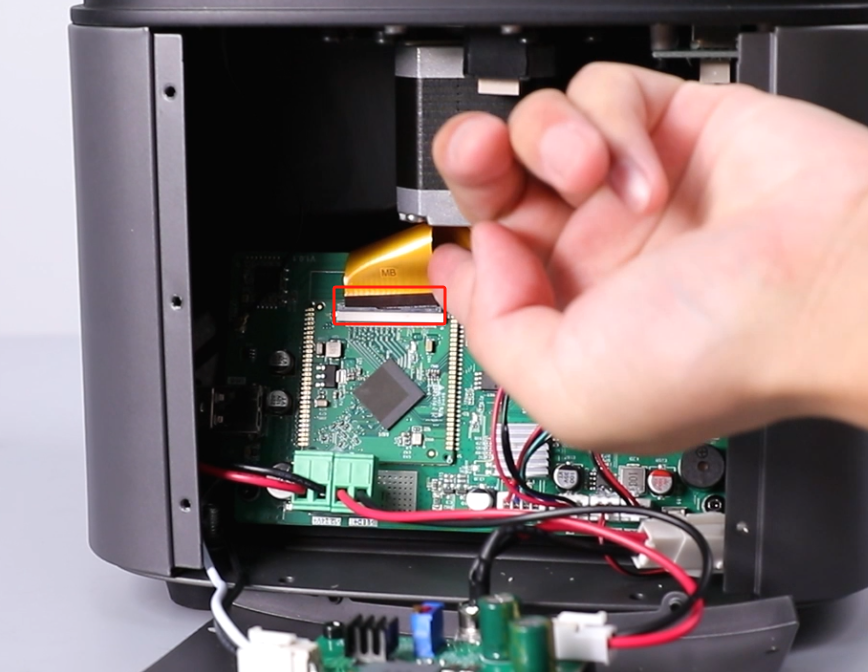

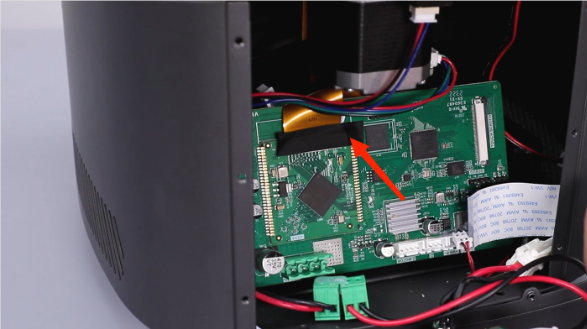

Despegá la cinta negra del puerto del cable flex de la LCD. Levantá la tapita que traba el cable flex de la LCD y sacalo.

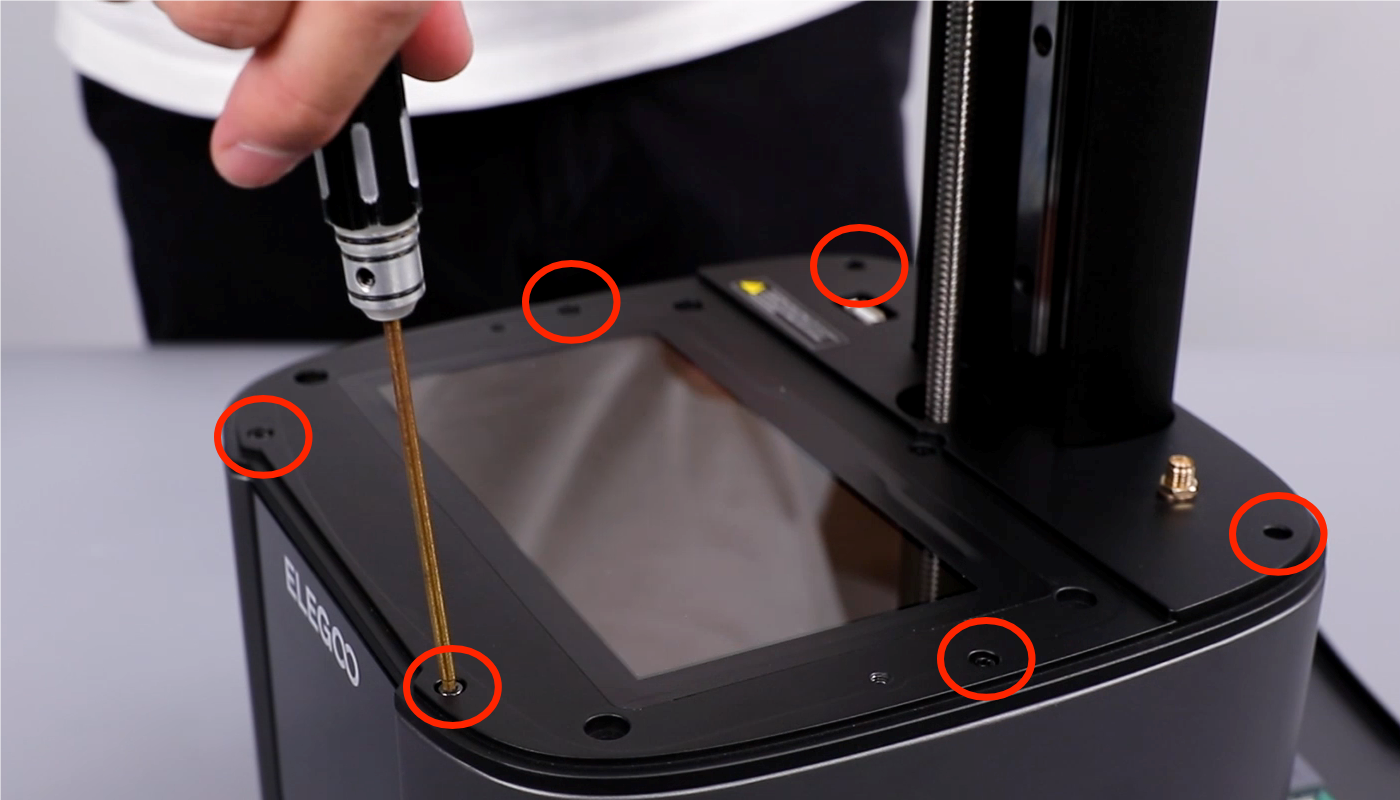

Con una llave Allen de 2.5 mm, aflojá los seis tornillos que fijan la carcasa central. (Tené cuidado con los cables).

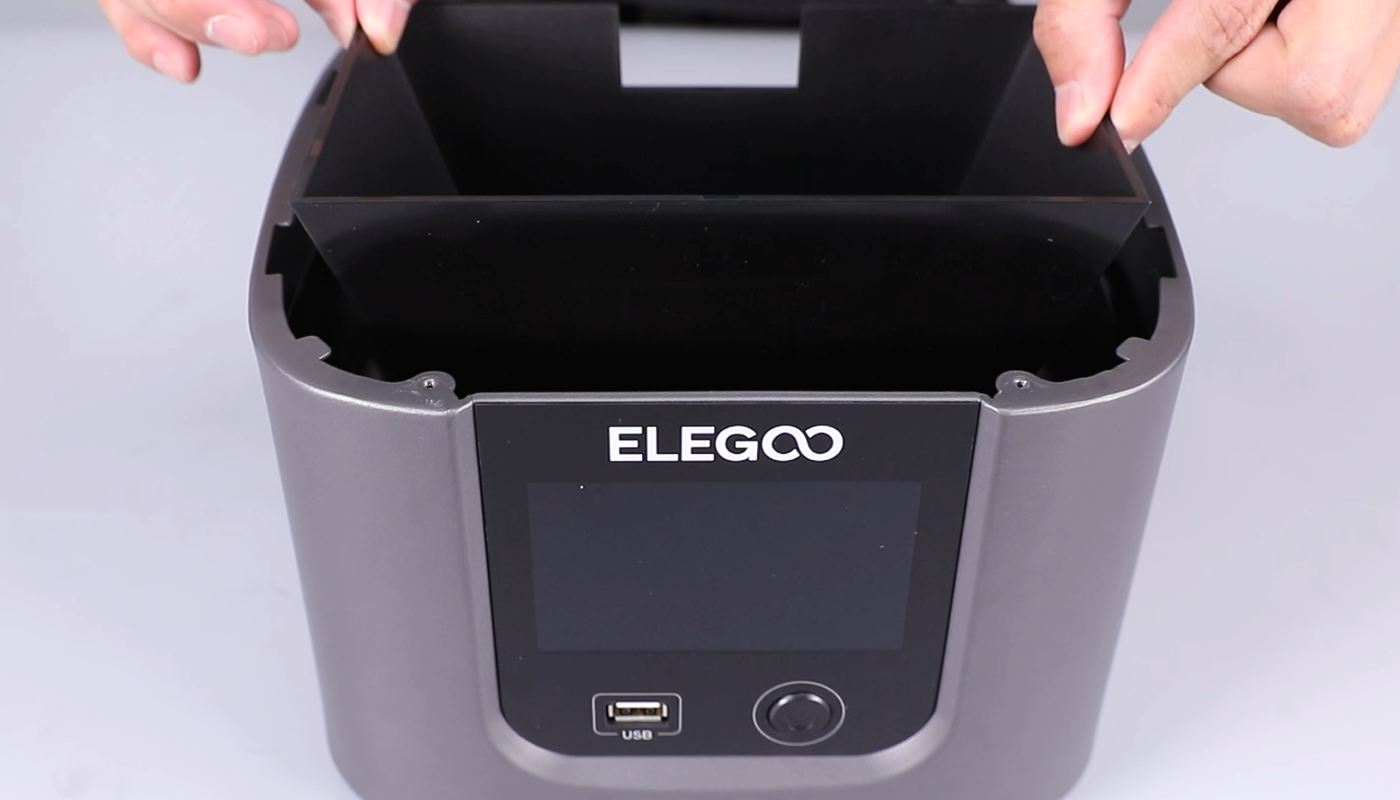

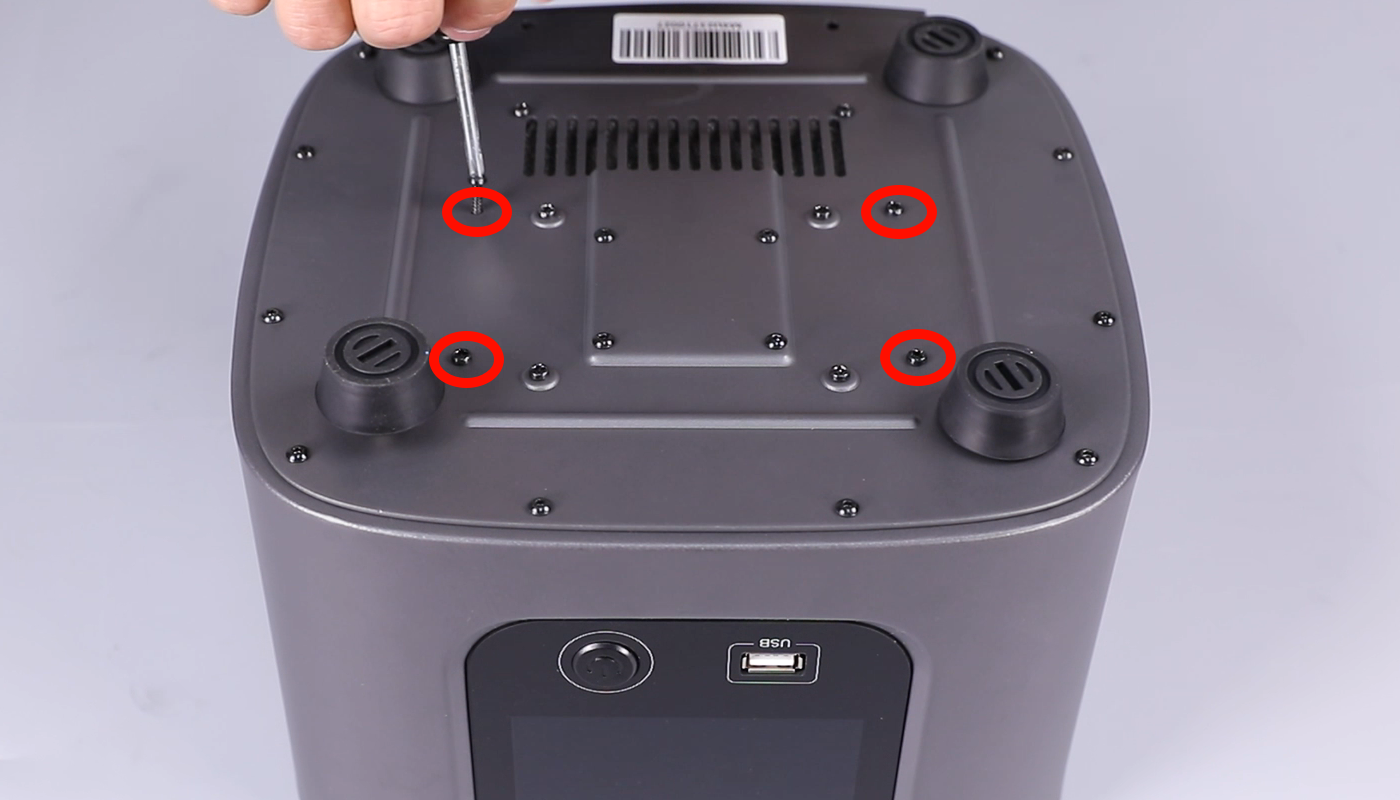

Usando un destornillador Phillips, aflojá los cuatro tornillos que fijan la campana de la lente en la tapa inferior de la impresora. Retirá la campana de la lente. (NOTA: Arriba está conectada con un ventilador).

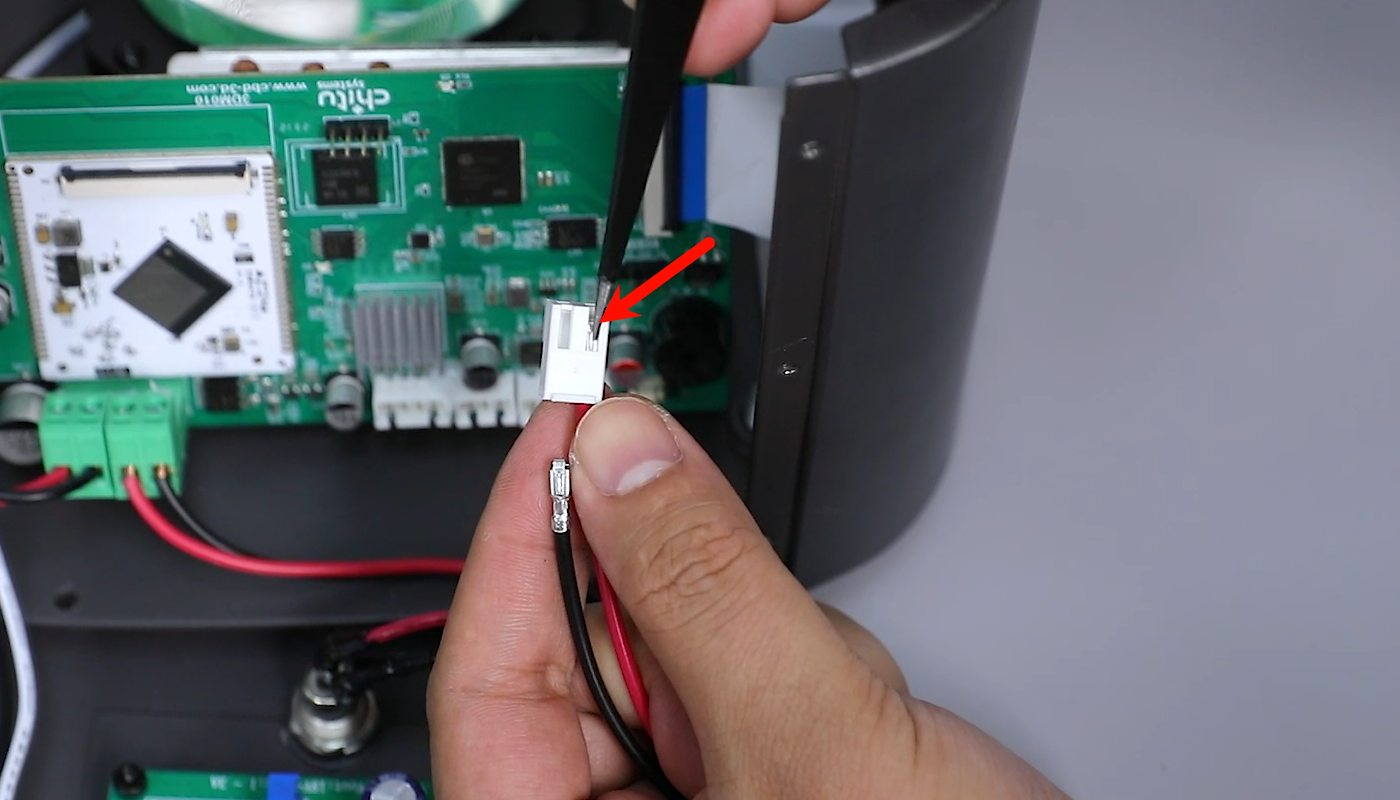

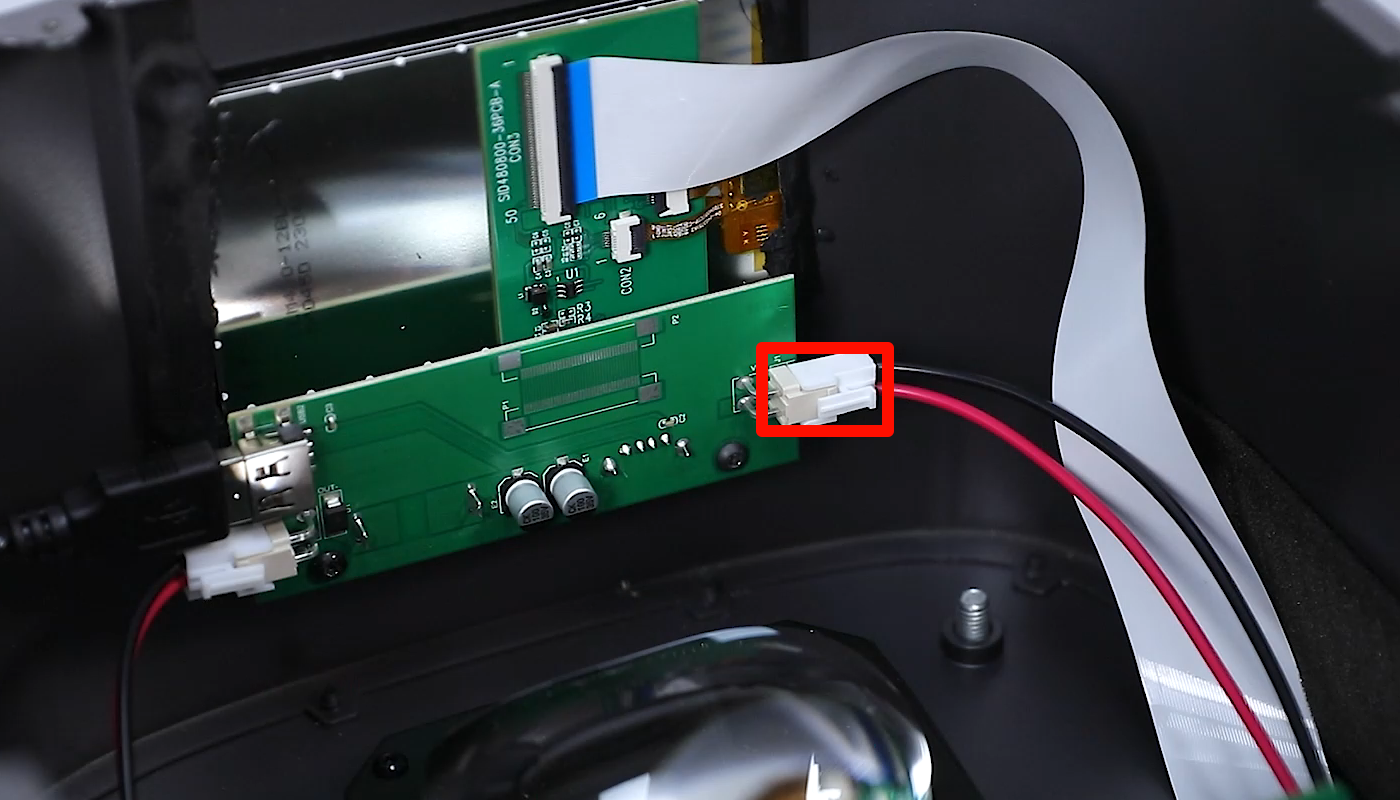

Desconectá el cable del puerto del conector DC en la placa adaptadora de la pantalla táctil. Sacá el cable de conexión. Con una pincita, presioná apenas el clip del cable y sacá el conector blanco de la conexión.
Con una pinza de punta fina o una llave fija, aflojá la tuerca que sujeta el conector DC. Sacá la tuerca y la arandela del conector DC.
Retirá el conector DC viejo desde el lado de afuera de la tapa trasera.
Prepará el conector DC nuevo. Pasá el cable del conector DC por el agujero que está en la tapa trasera.
Pasá la arandela y la tuerca por los cables DC. Usando una pinza de punta fina o una llave fija, ajustá la tuerca para fijar el conector DC.
Prepará el puerto del cable de conexión. Meté el clip del cable en el puerto. Acordate de fijarte bien cuál es el lado izquierdo y el derecho del clip.
Conectá el cable del conector DC en el puerto DC de la placa adaptadora.
Alineá la campana de la lente con el ventilador y los agujeros de los tornillos. Ponela en posición. Ajustá los cuatro tornillos de la campana con una llave Allen de 2.0 mm.

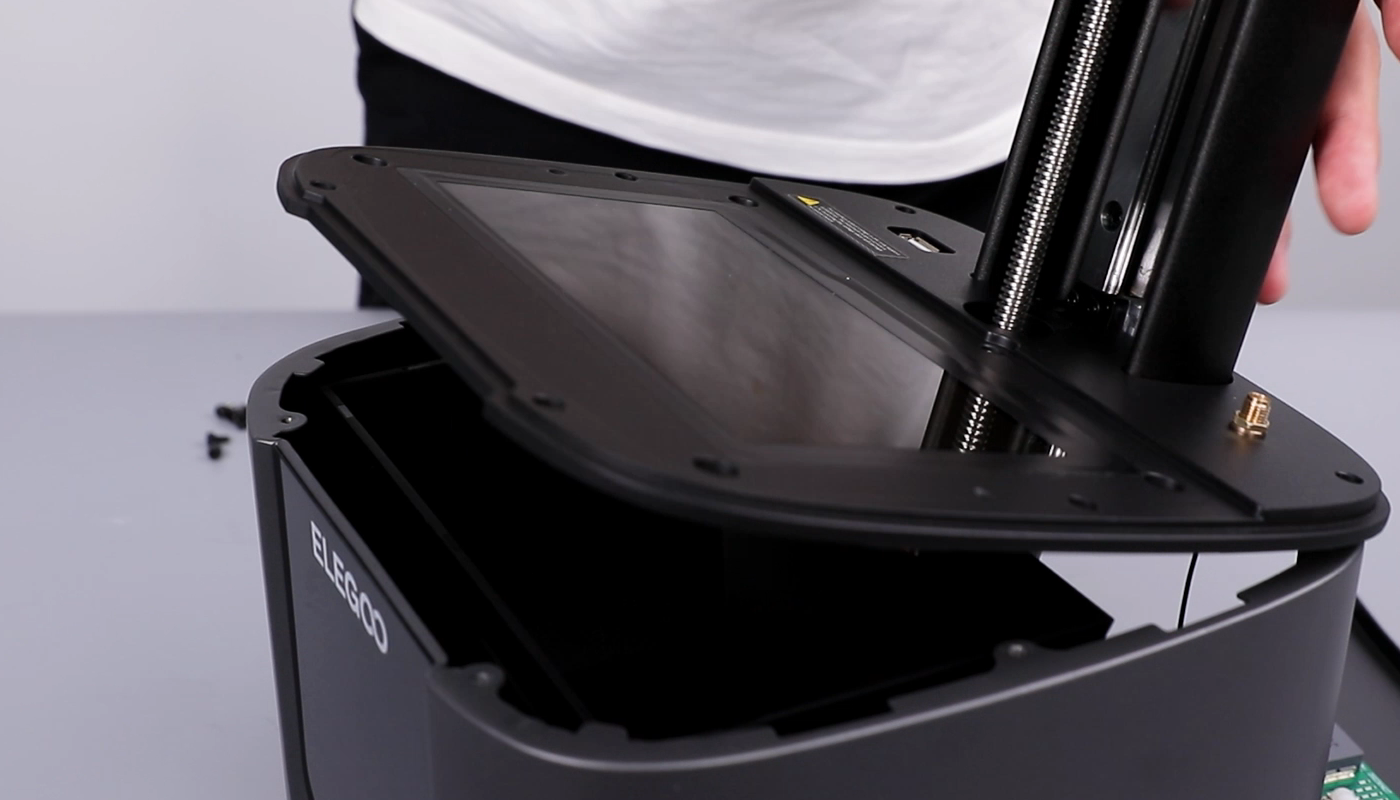

Alineá la carcasa central con los agujeros de los tornillos y acomodala en su lugar. Acomodá bien los cables adentro de la impresora para que no queden apretados.
Ajustá los seis tornillos de la carcasa central usando una llave Allen de 2.5 mm.
Conectá el ① cable del motor, ② cable del final de carrera, ③ cable del ventilador, y ④ cable del purificador USB, en ese orden.
Enchufá la antena Wi-Fi. Asegurala poniéndole cinta negra.
Levantá la trabita del cable flex de la LCD. Conectá el cable flex de la LCD y bajá la tapa. Aseguralo con cinta negra.
Instalá la tapa trasera. Con una llave Allen de 2.5 mm, ajustá los dos tornillos que fijan la tapa inferior de la impresora.
Con una llave Allen de 2.0 mm, ajustá los seis tornillos de la tapa trasera.
Prendé la impresora. En la pantalla táctil, andá a Tool - Screen Exposure - ELEGOO. La impresora ya está lista para usarse si la pantalla LCD y la táctil andan bien.
