En esta guía te mostramos paso a paso cómo cambiar el interruptor de límite del eje X de tu Mars 5 Ultra. Seguí estas instrucciones detalladas para desarmar las tapas, desconectar los cables y colocar el repuesto de forma segura. Acordate siempre de desenchufar la máquina antes de meter mano.
Herramientas y materiales
- Una llave Allen de 2.0 mm
- Una llave Allen de 2.5 mm
- Un interruptor de límite del eje X nuevo
Instrucciones
1. Apagá la impresora y desenchufá el cable de alimentación.

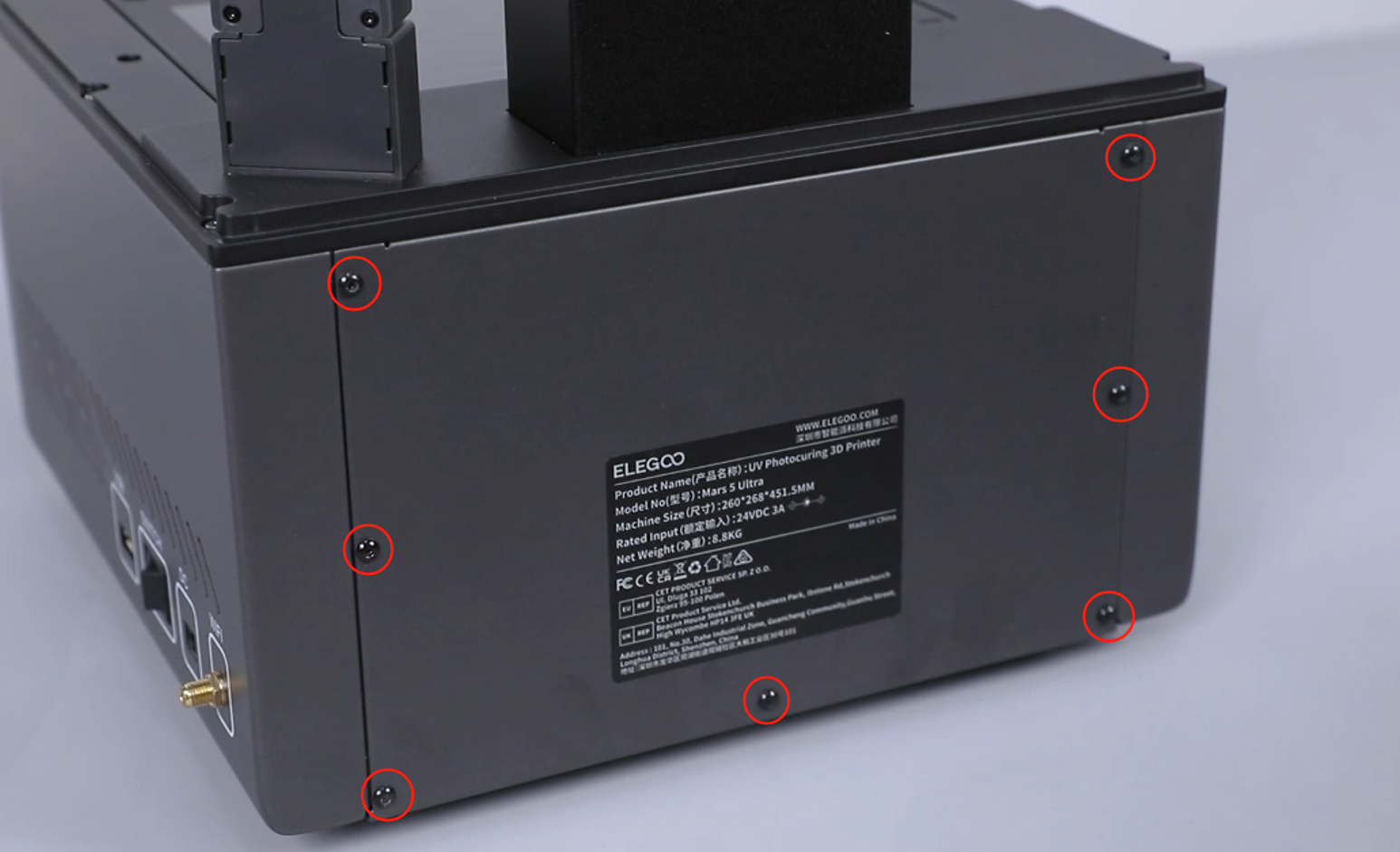

2. Usá una llave Allen de 2.0 mm para aflojar los 7 tornillos que fijan la tapa trasera de la impresora y sacala.

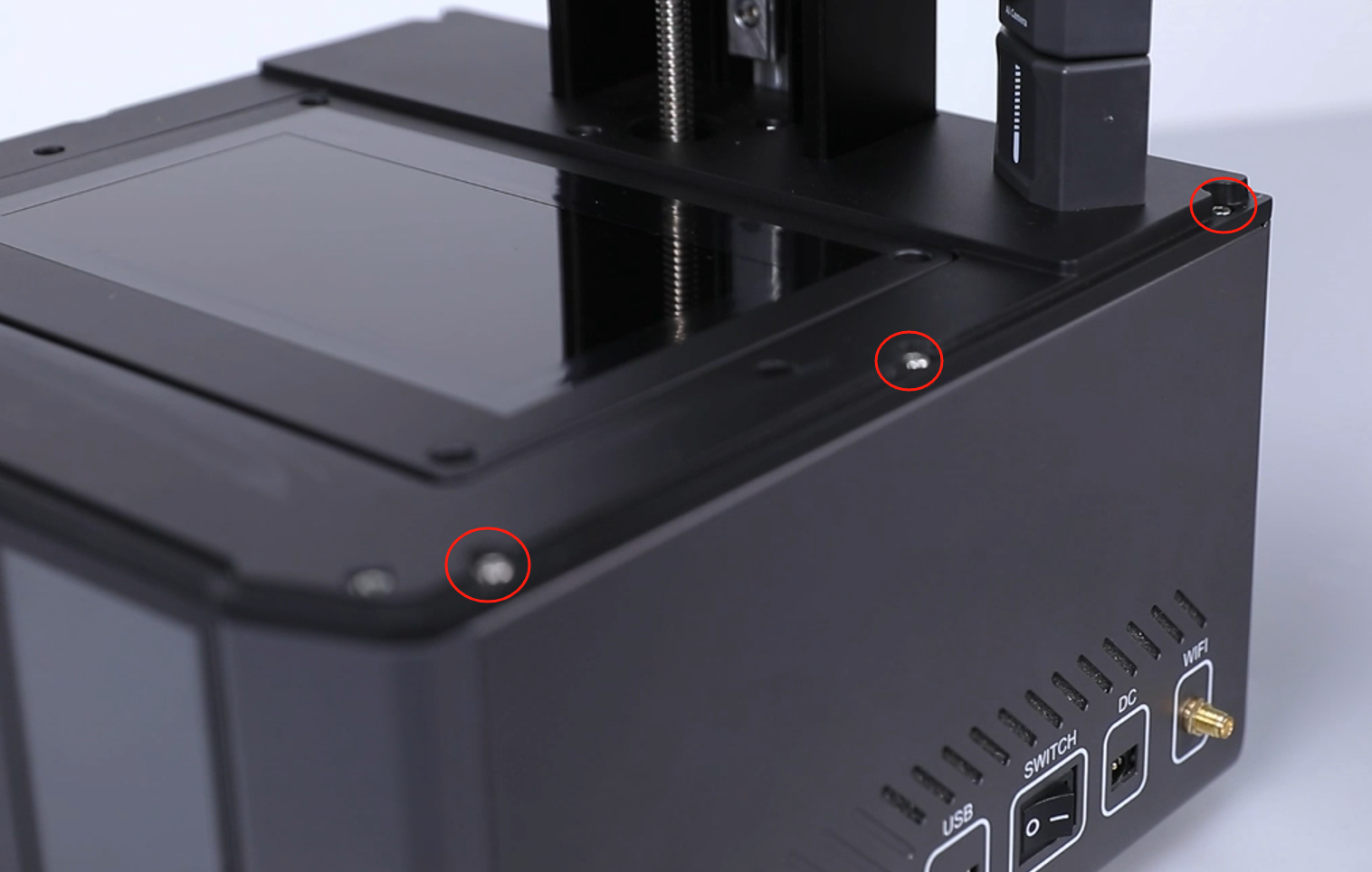

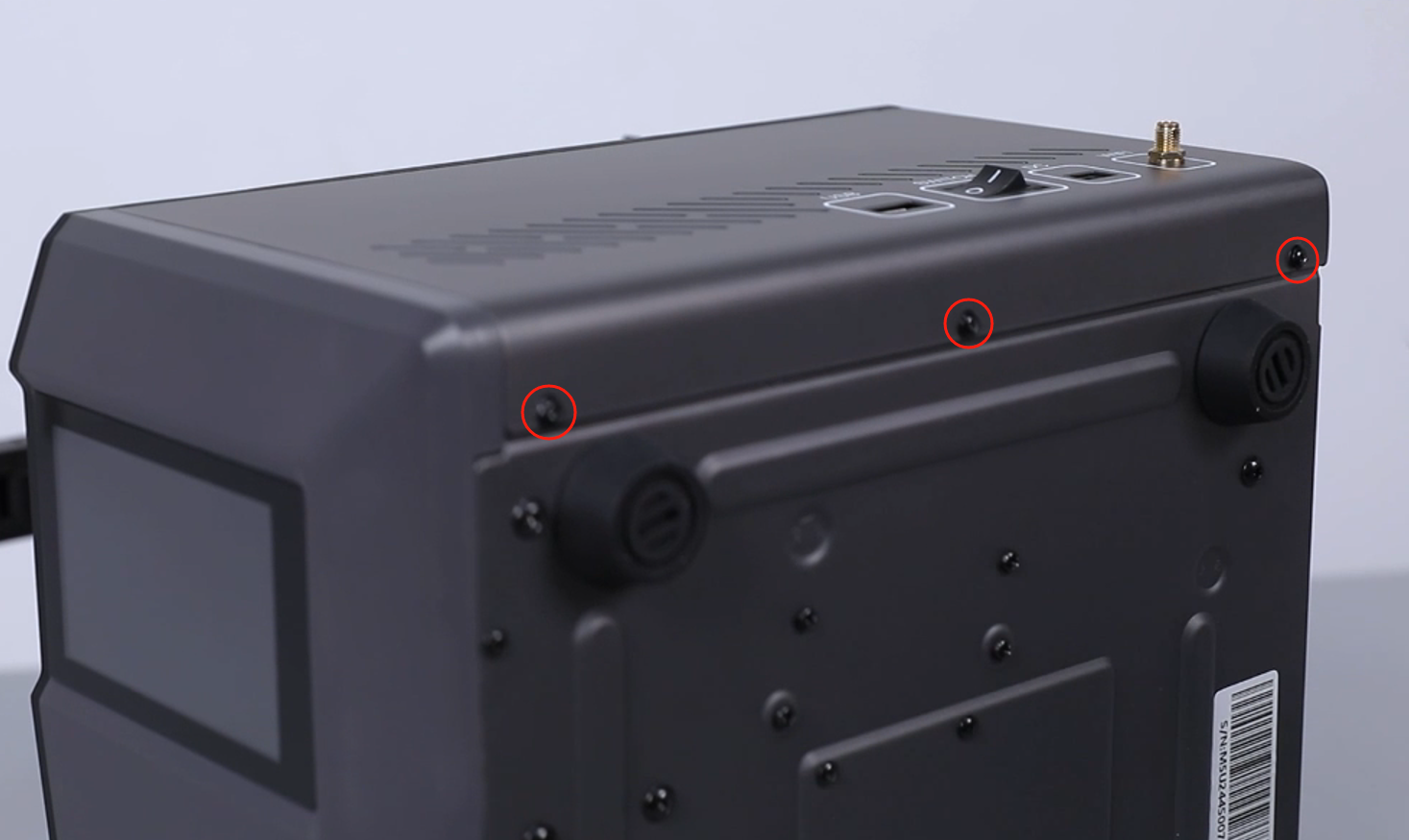

3. Aflojá los 3 tornillos de la parte superior de la tapa derecha con una llave Allen de 2.5 mm.
4. Aflojá los 3 tornillos de la parte inferior de la tapa derecha con una llave Allen de 2.0 mm.

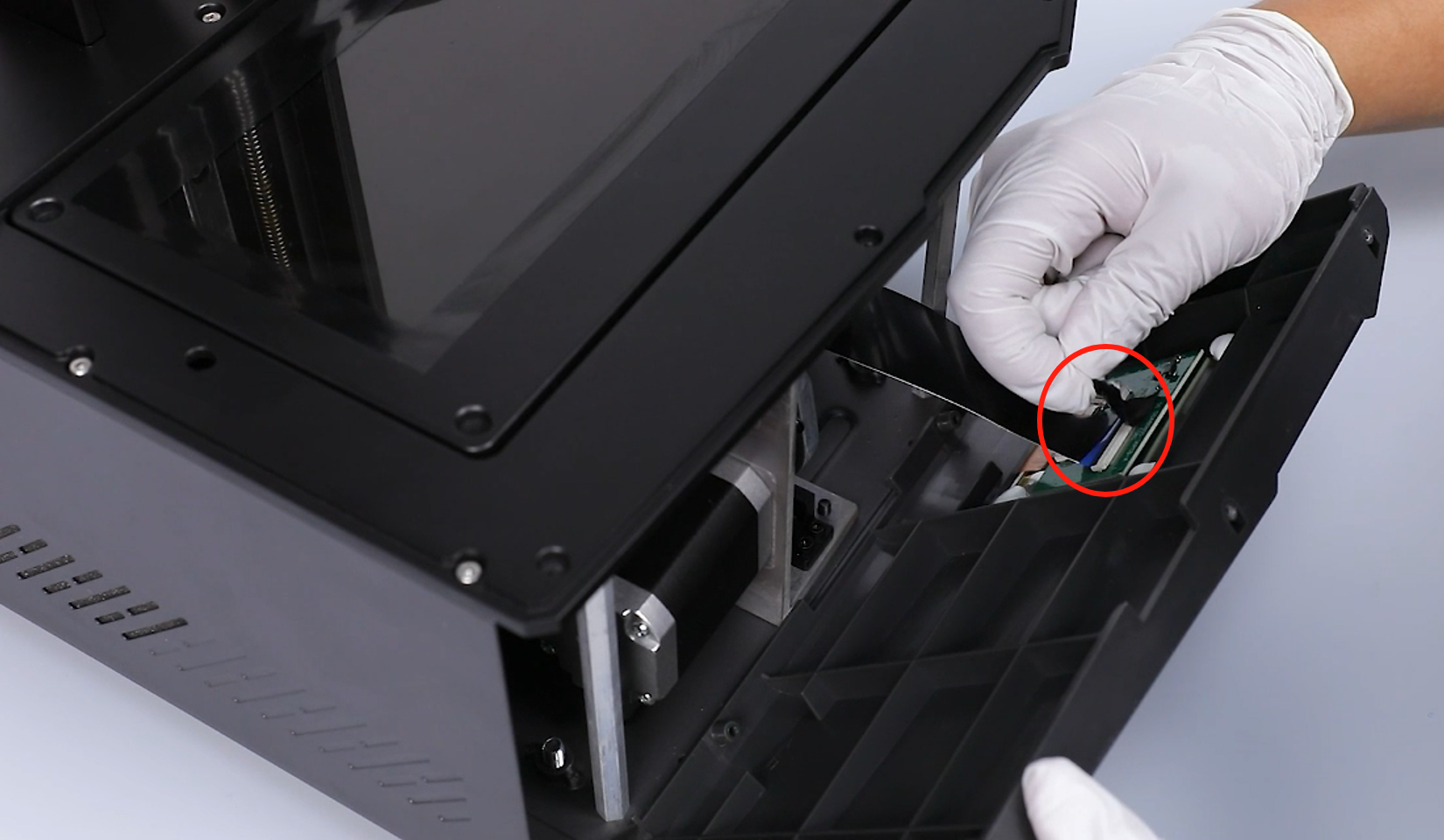

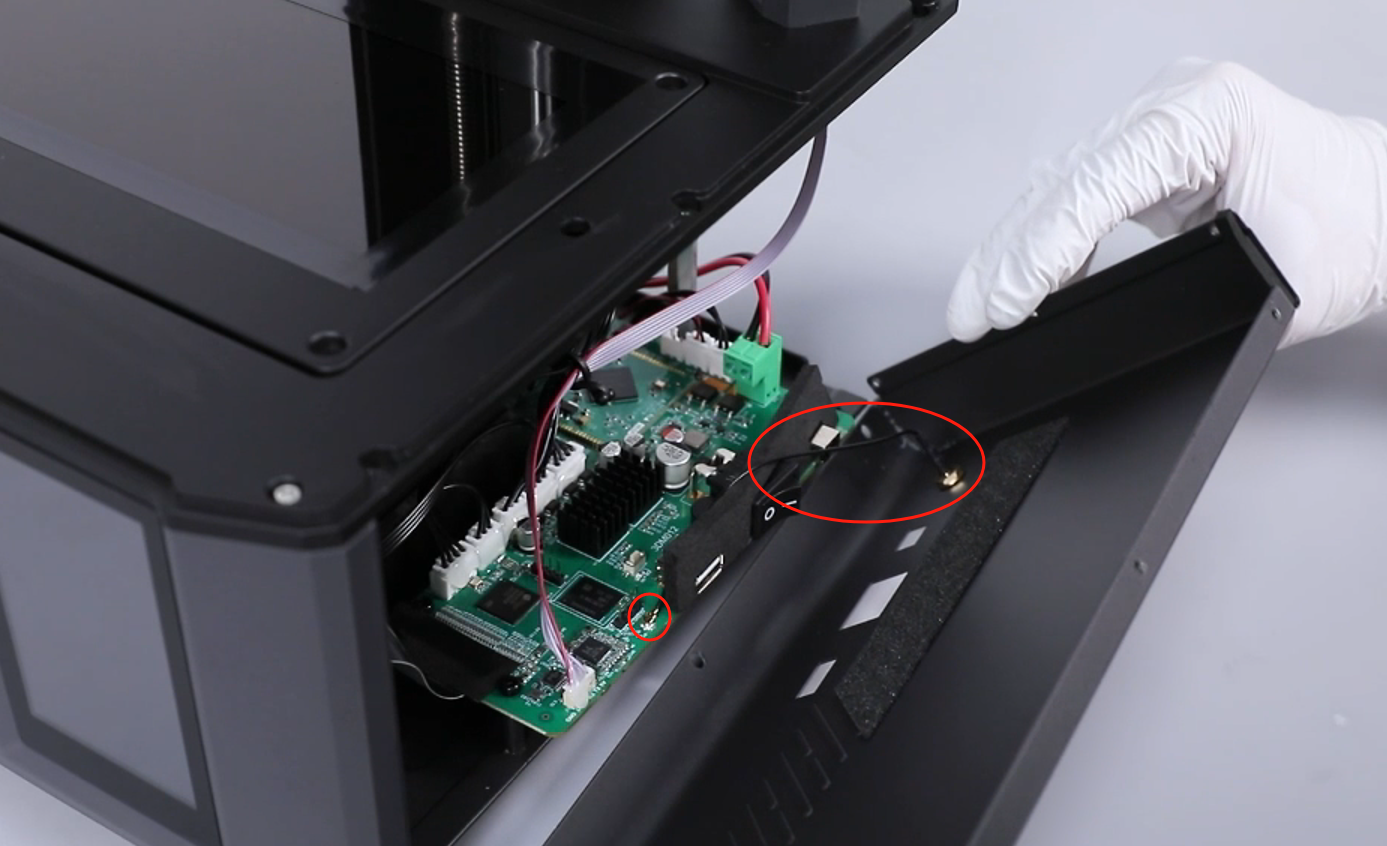

5. Abrí la tapa derecha despacio, fijate que hay un cable de WiFi adentro. Desconectá el conector del WiFi de la placa madre y retirá la tapa derecha.

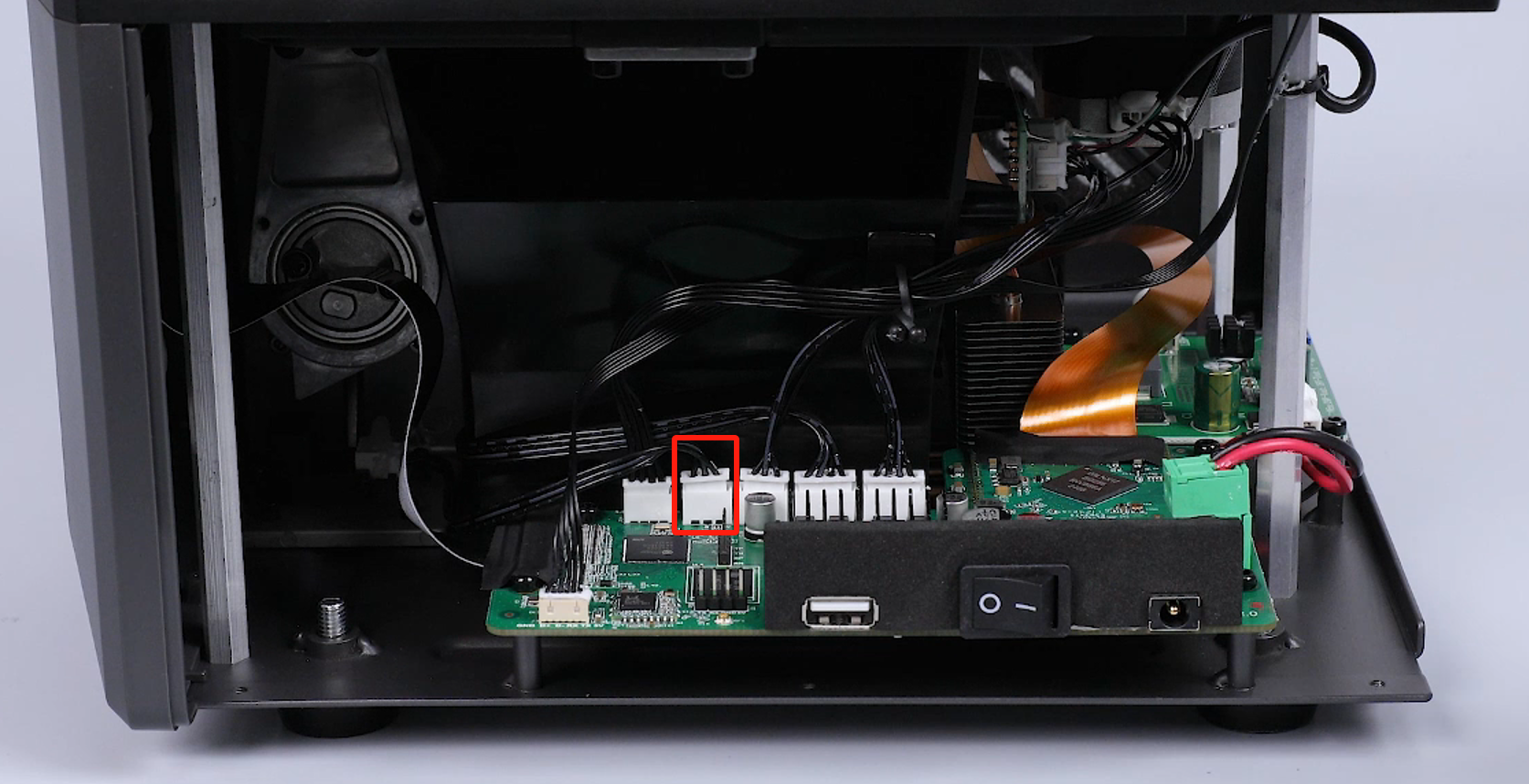

6. Desconectá el cable del puerto del interruptor de límite del eje X en la placa madre.

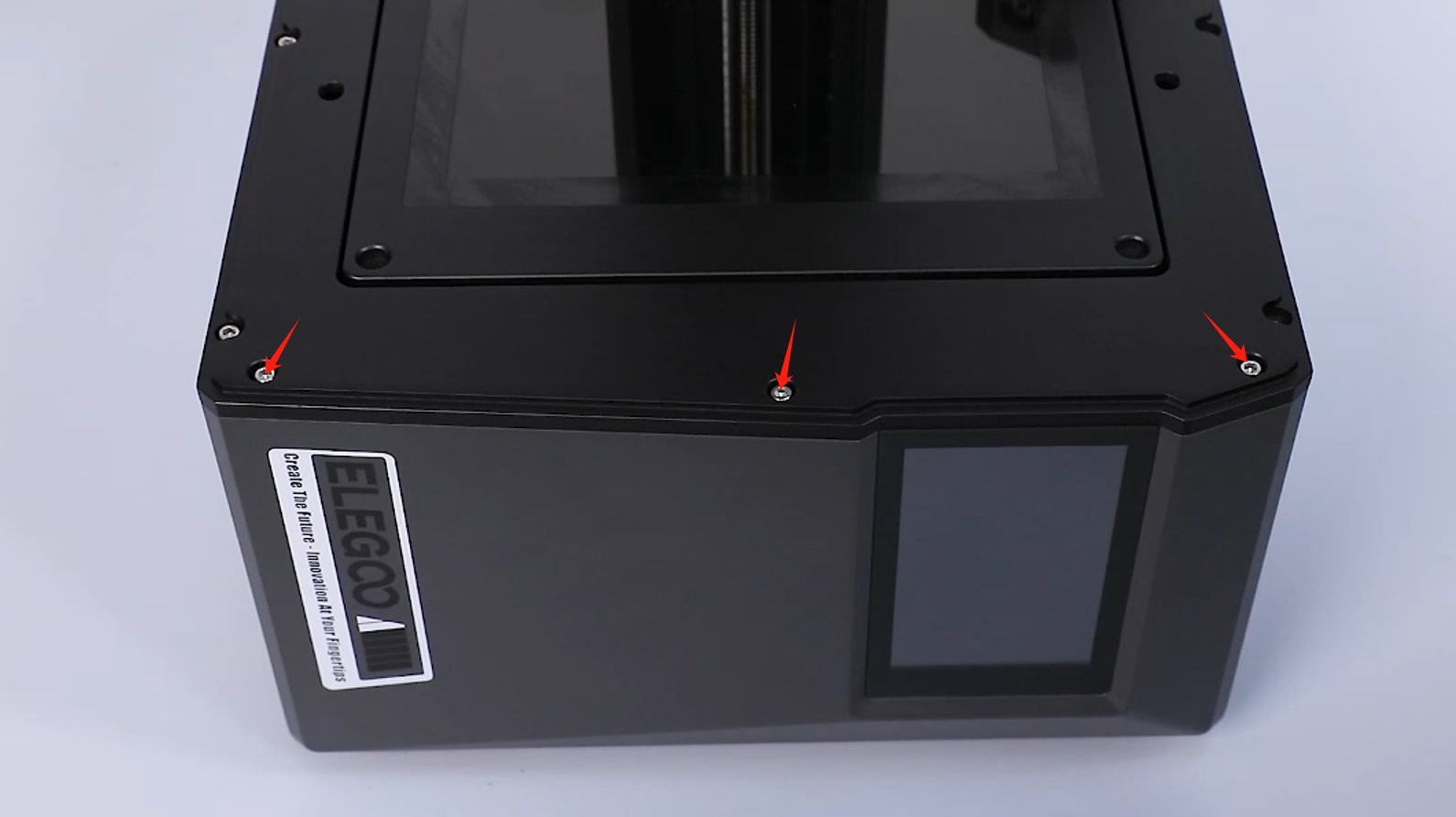

7. Usá una llave Allen de 2.5 mm para aflojar los 3 tornillos de la parte superior de la tapa frontal.

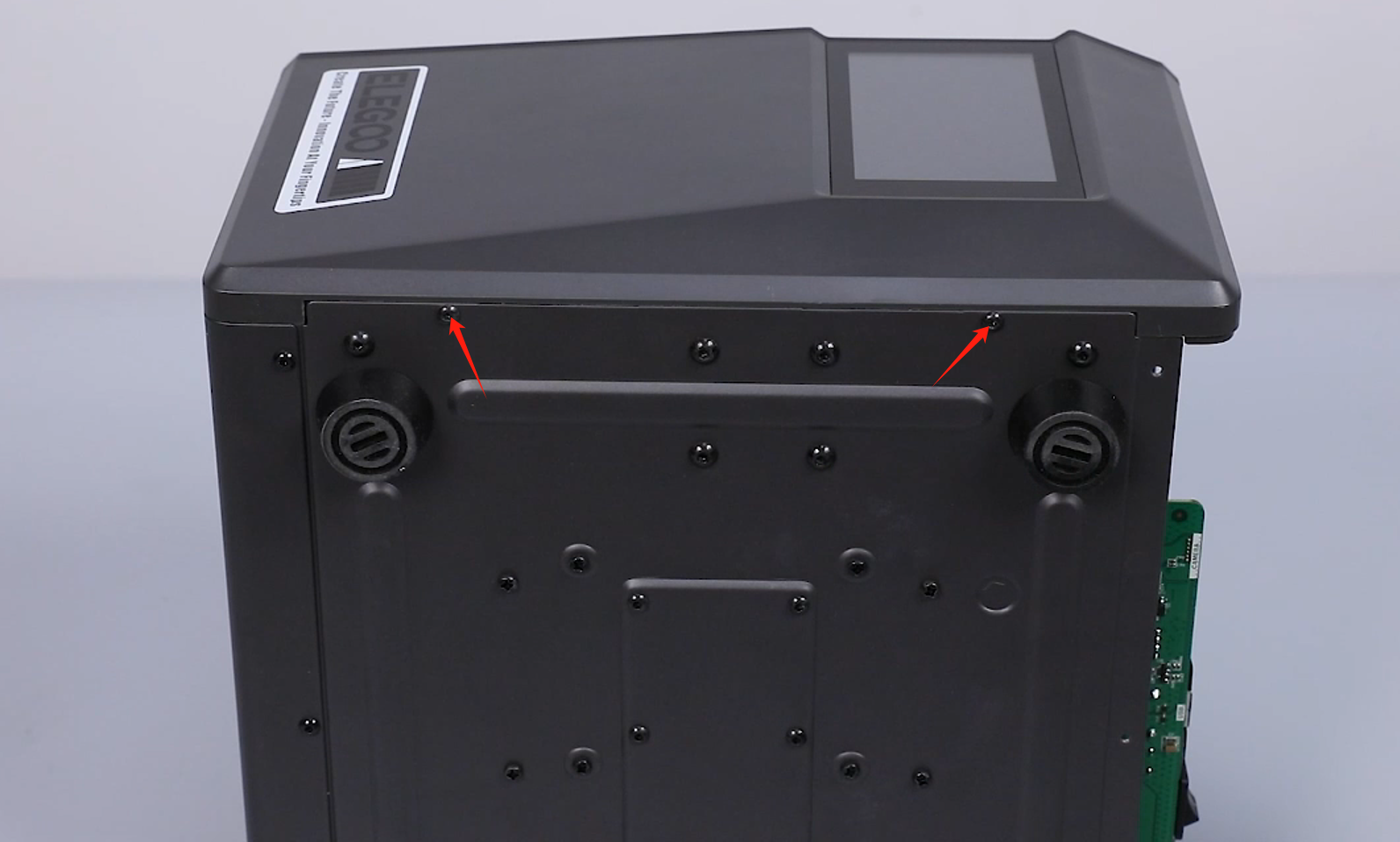

8. Usá una llave Allen de 2.0 mm para aflojar los 2 tornillos debajo de la tapa frontal.

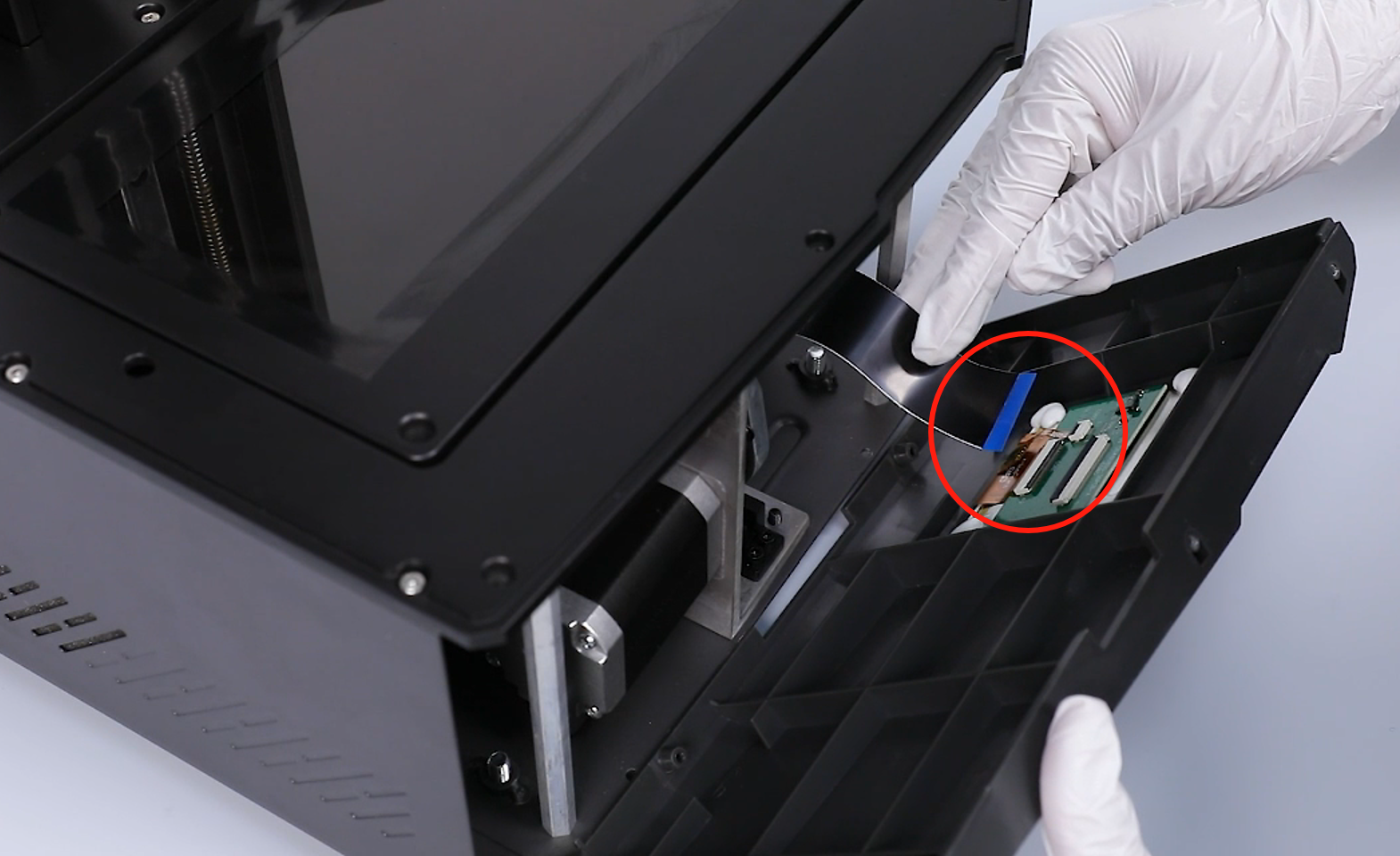

9. Separá un poco la tapa frontal y despegá la cinta negra pegada al puerto de la pantalla táctil. Levantá la trabita del conector y sacá los cables flex de la pantalla.
Nota: Como hay cables flexibles adentro, tené mucho cuidado al sacar la tapa.

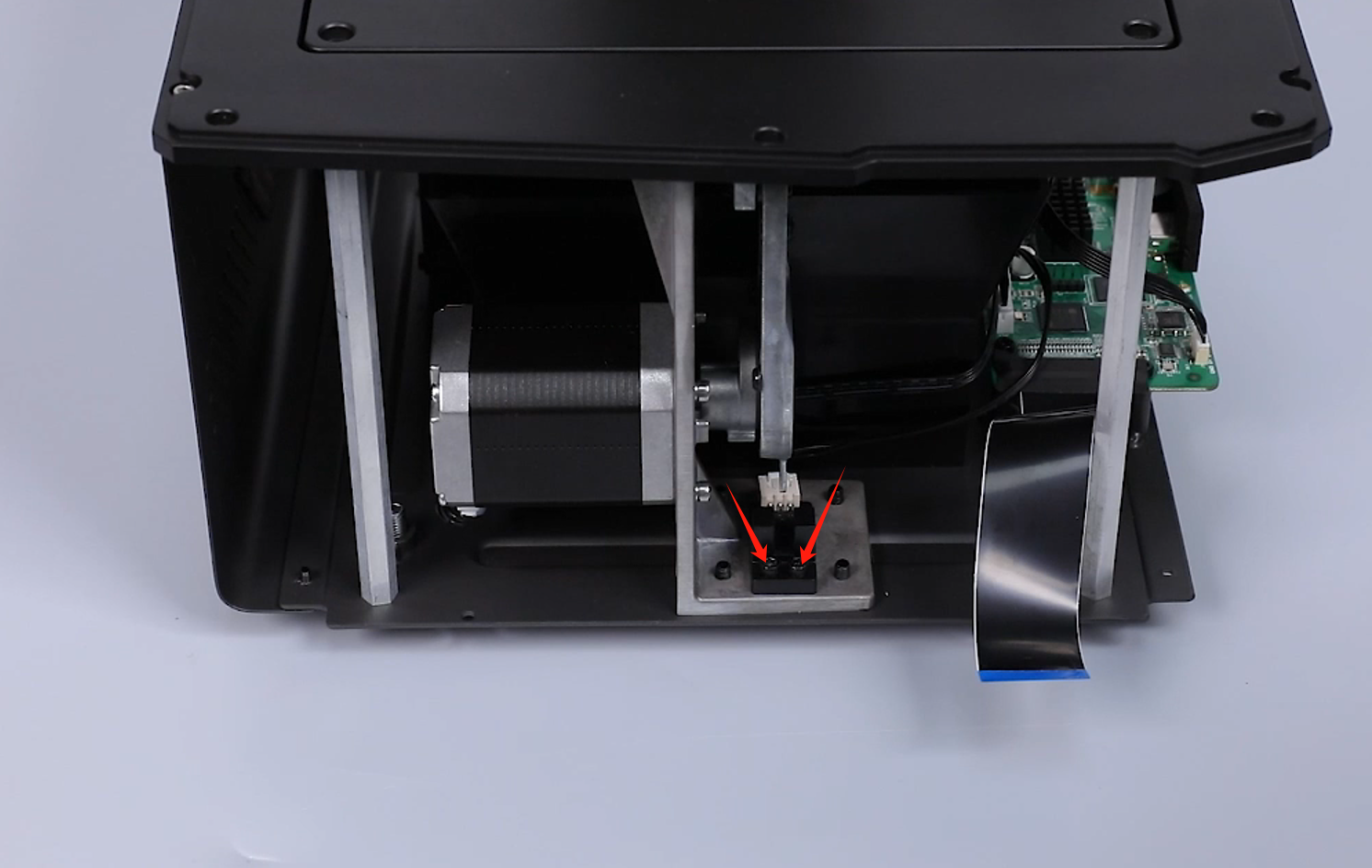

10. Aflojá los 2 tornillos que sujetan el interruptor de límite del eje X con una llave Allen de 2.5 mm.

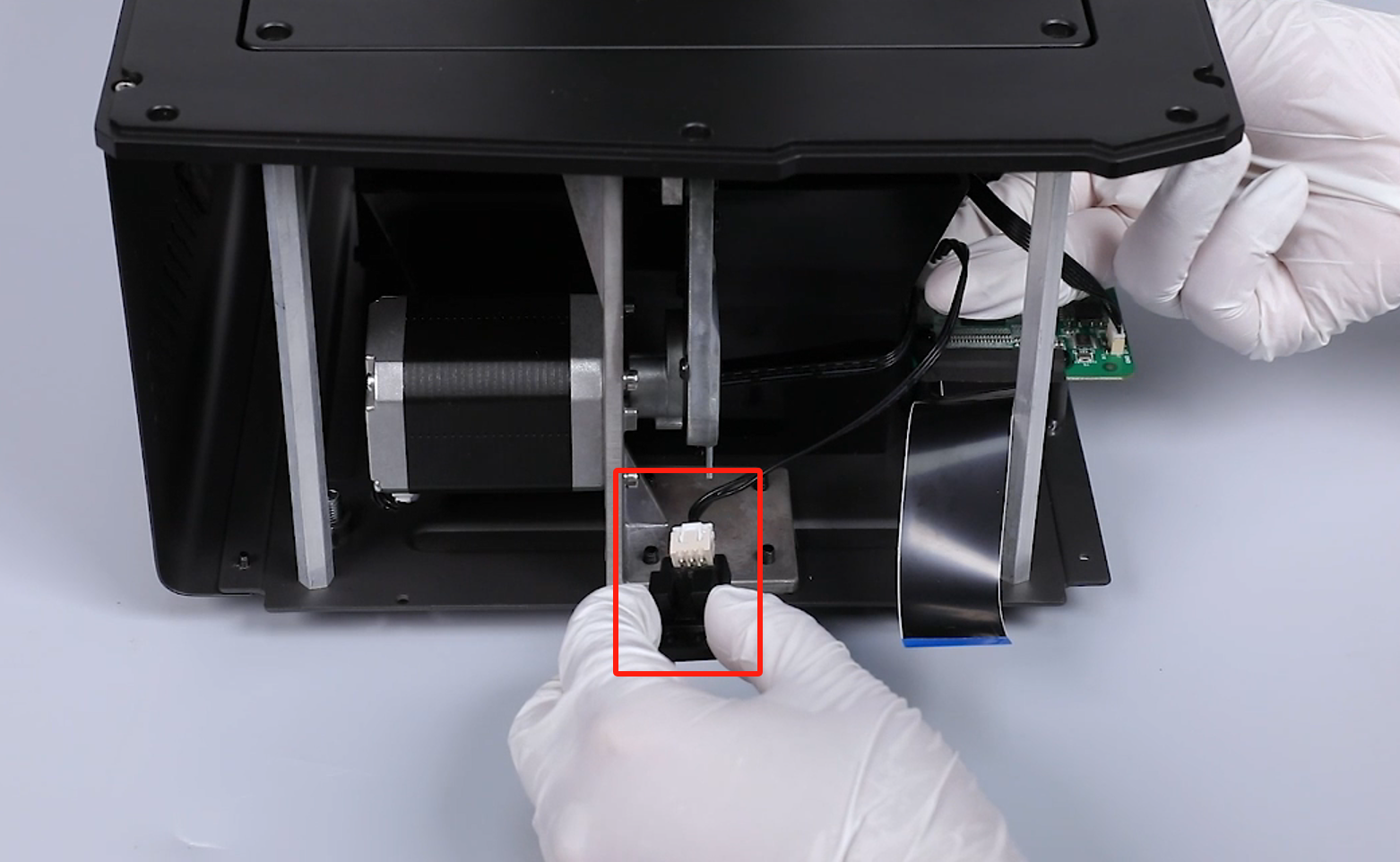

11. Acomodá el cable. Retirá el conjunto del interruptor de límite del eje X y desenchufalo de su puerto.
12. Prepará el nuevo interruptor de límite del eje X. Conectá sus cables flex en el puerto correspondiente.
13. Ubicá el nuevo interruptor de límite del eje X en su lugar. Ajustá los dos tornillos con una llave Allen de 2.5 mm.
14. Presentá la tapa frontal en la parte delantera de la impresora. Insertá el cable de la pantalla en su puerto.
Nota: Los cables flex de la pantalla tienen una posición de instalación fija.
15. Volvé a pegar la cinta negra sobre el puerto de los cables de la pantalla.
16. Acomodá la tapa frontal alineándola con los agujeros. Usá una llave Allen de 2.5 mm para ajustar los 3 tornillos de la parte de arriba.
17. Usá una llave Allen de 2.0 mm para ajustar los 2 tornillos de abajo de la tapa frontal.
18. Conectá el cable flex del interruptor de límite del eje X en el puerto de la placa madre.
19. Agarrá la tapa derecha y enchufá el cable de WiFi en su puerto de la placa madre.
20. Alineá la tapa derecha con los agujeros de los tornillos y los botones, y ponela en su lugar. Ajustá los tres tornillos con una llave Allen de 2.5 mm.
21. Ajustá los tres tornillos de la parte inferior de la tapa derecha con una llave Allen de 2.0 mm.
22. Agarrá la tapa trasera de la impresora. Usá la llave Allen de 2.0 mm para ajustar los 7 tornillos que la sujetan.
23. Prendé la impresora. Una vez que termine su auto-inspección, ya está lista para usar.
