En esta guía te explicamos paso a paso cómo cambiar la lente de tu Mars 4 Ultra. Es un procedimiento sencillo, pero requiere que manejes los componentes con cuidado para no afectar la calidad de tus impresiones.
Herramientas y materiales
Vas a necesitar: una llave Allen de 2.5mm, una llave Allen de 2.0mm, un destornillador Phillips y guantes de protección.
Instrucciones

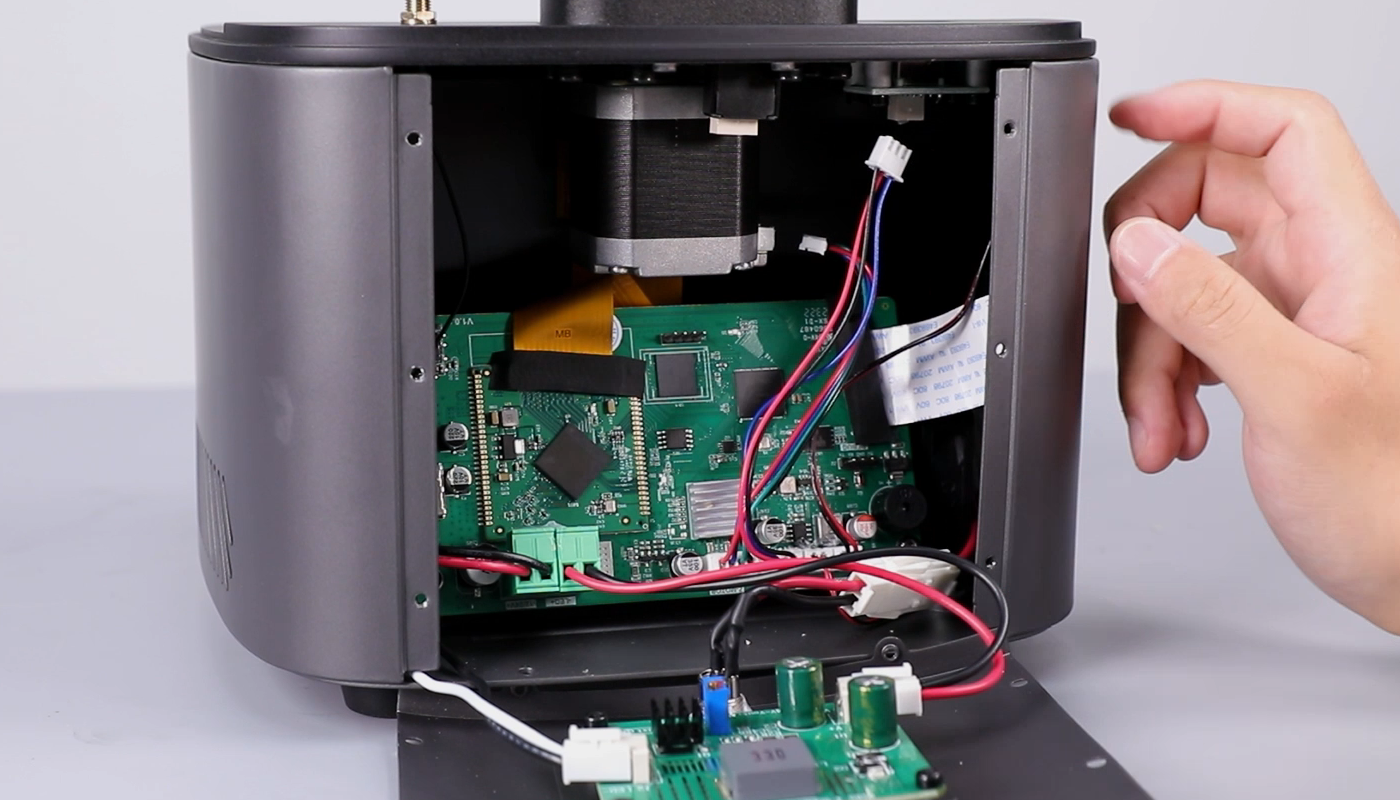

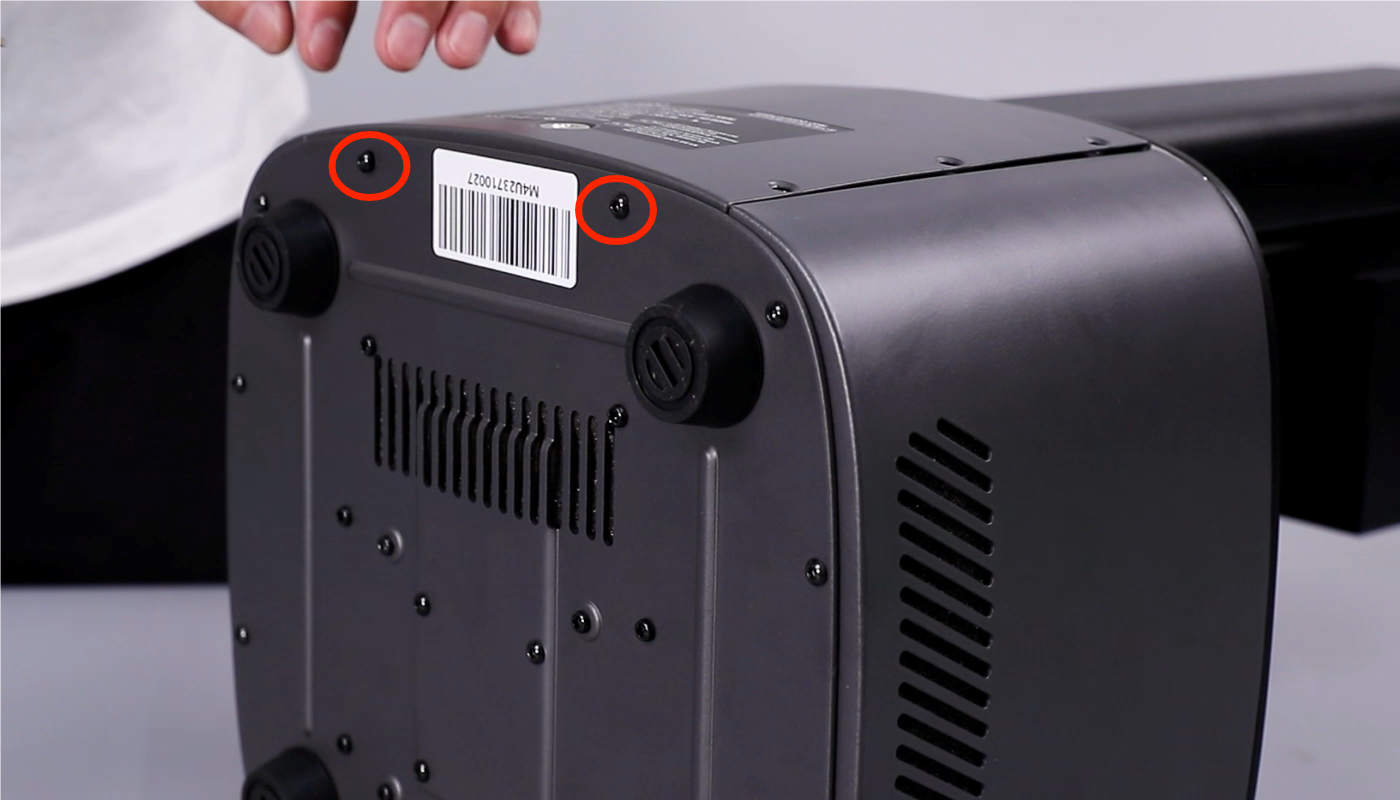

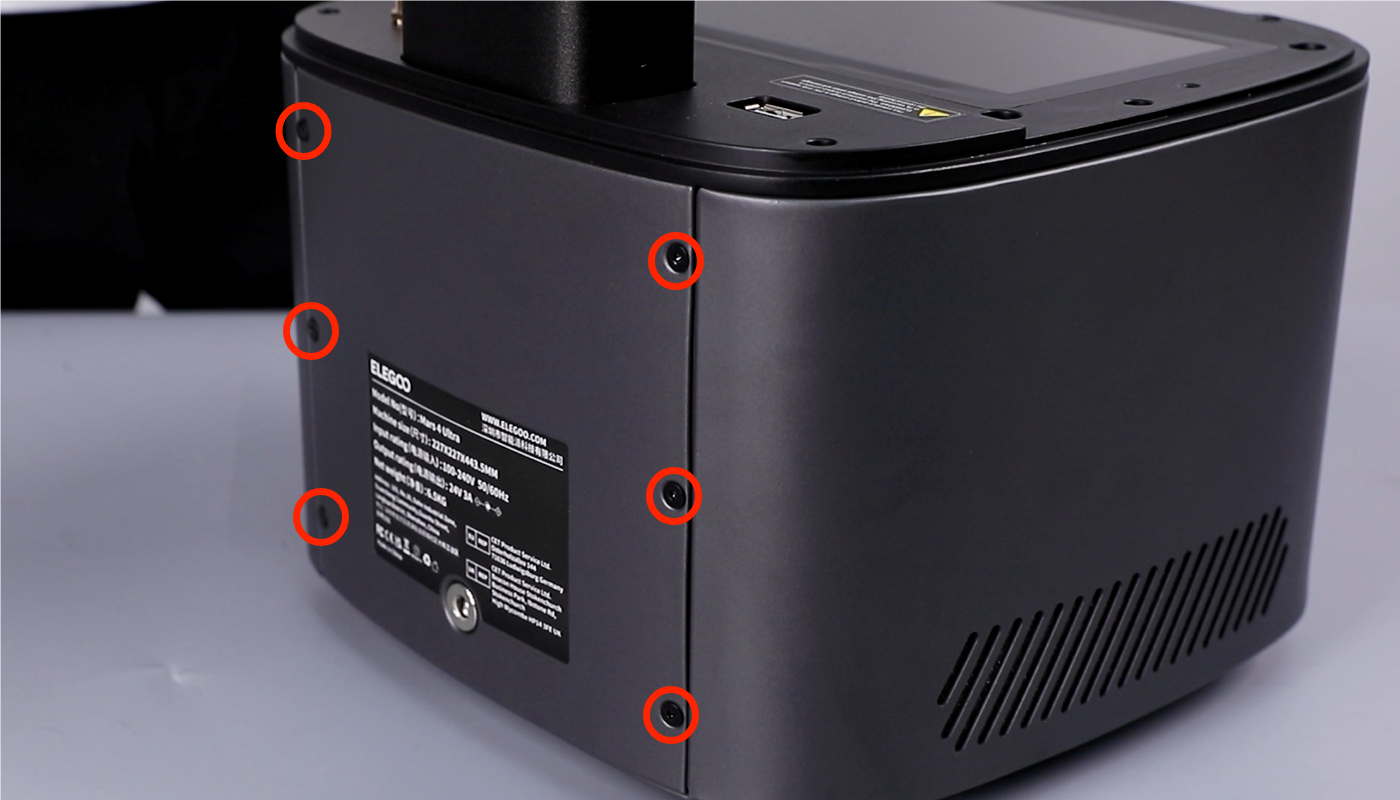

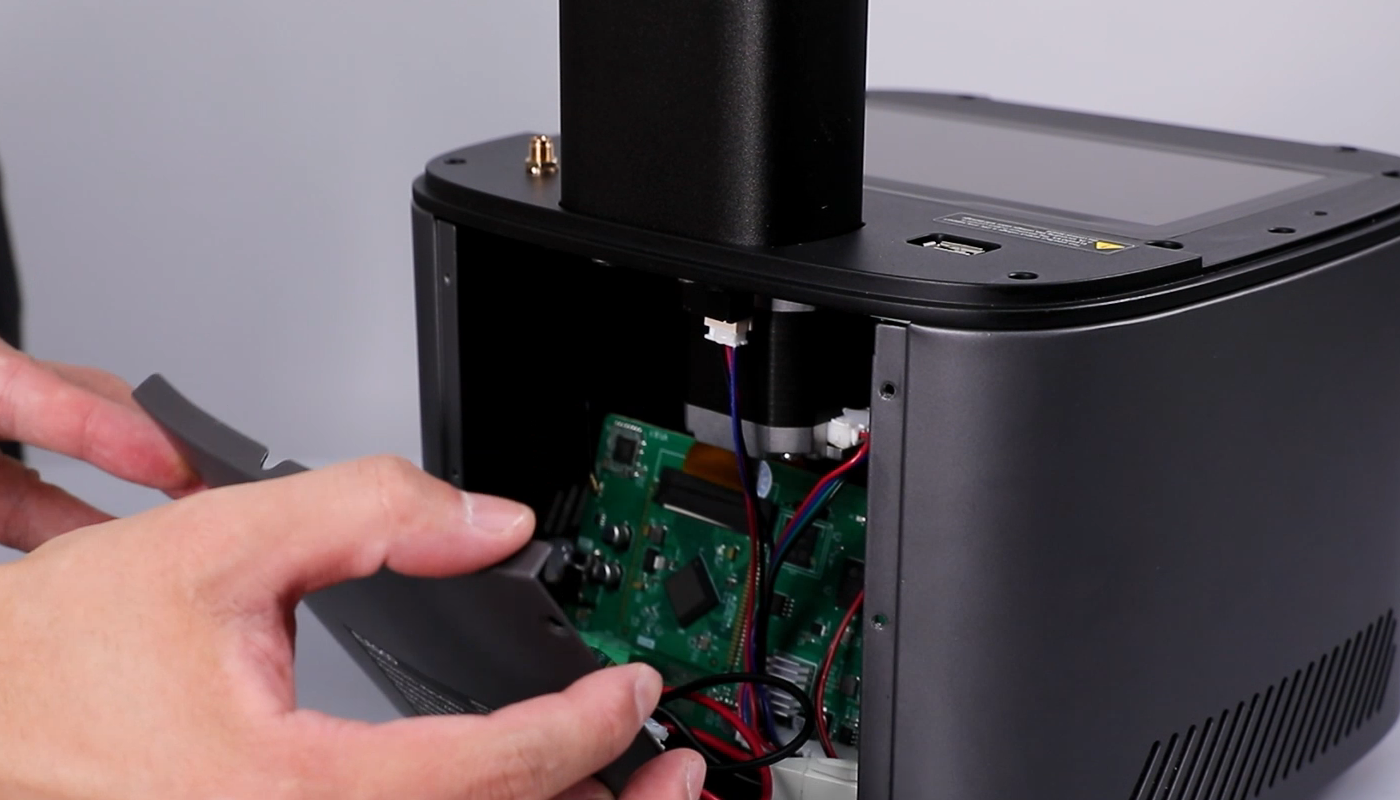

Primero, usá la llave Allen de 2.0mm para sacar los seis tornillos que sujetan la tapa trasera. Después, con la llave Allen de 2.5mm, retirá los dos tornillos de la tapa inferior de la impresora y sacala.

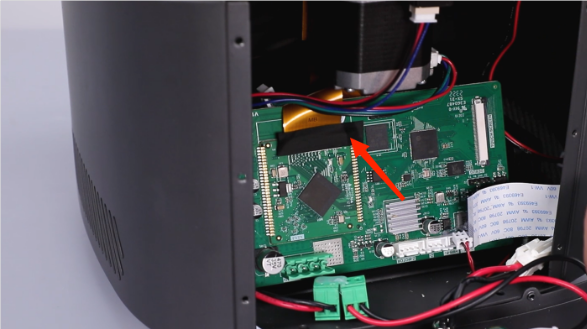

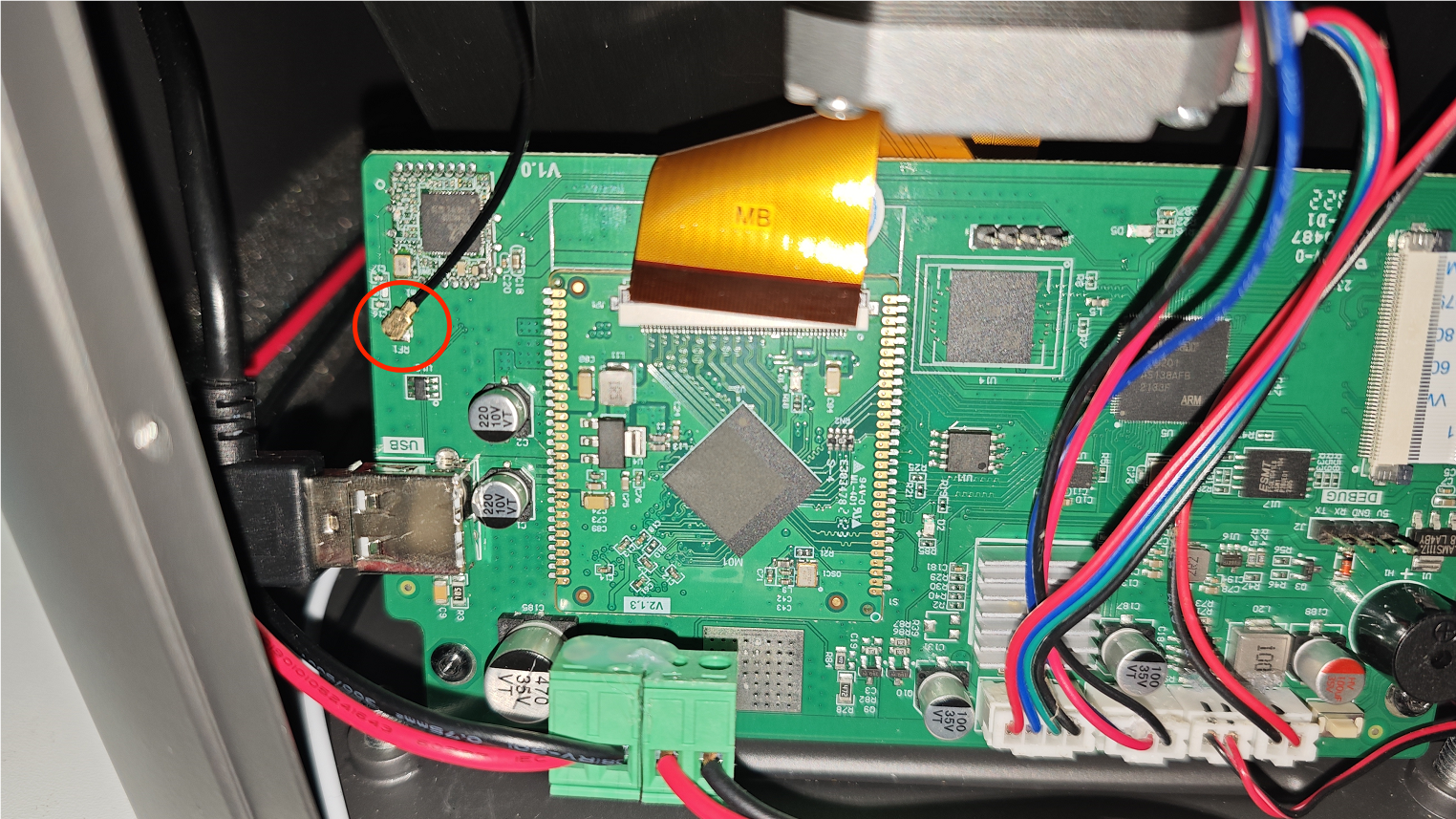

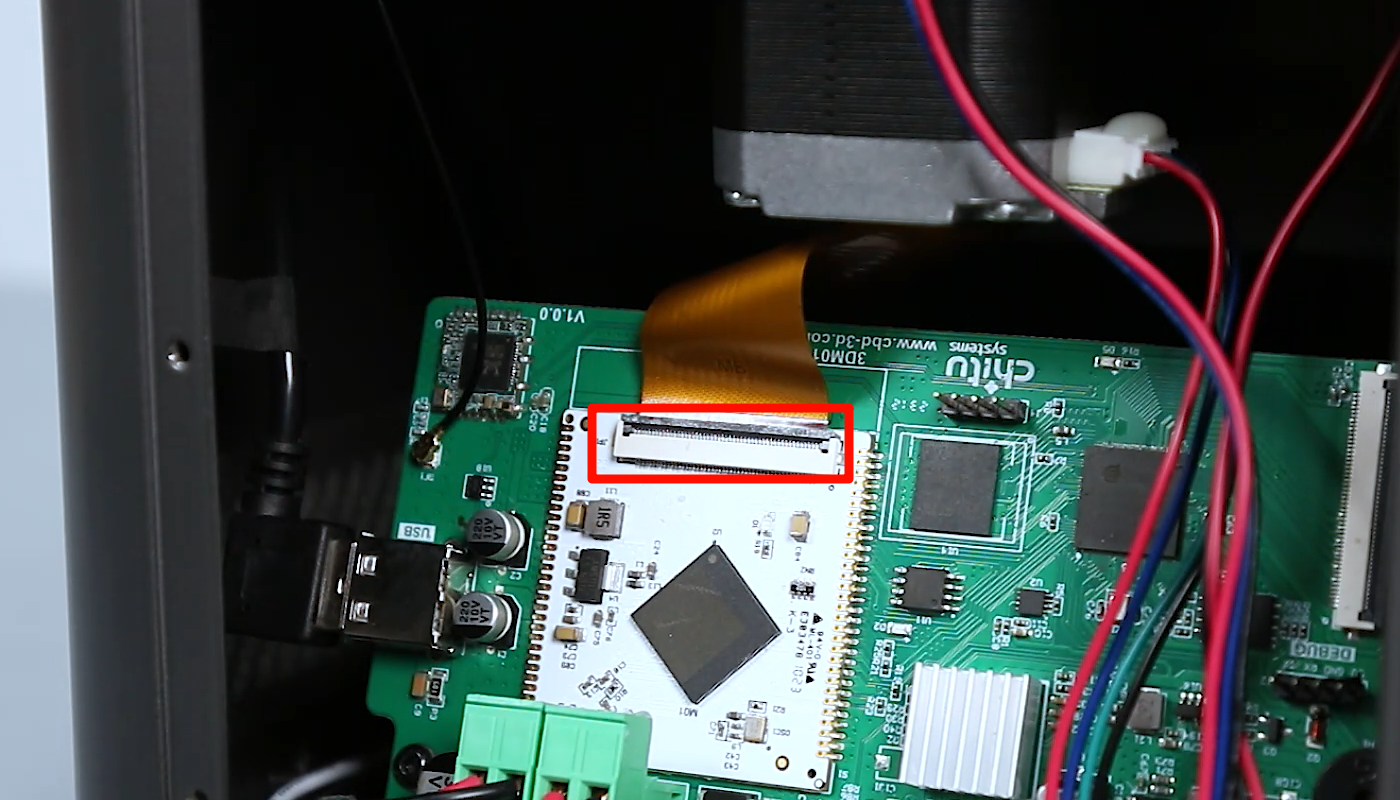

Despegá la cinta negra del puerto del cable cinta de la LCD. Levantá la traba que asegura el cable y retiralo. También despegá la cinta negra de la antena Wi-Fi y desconectala.

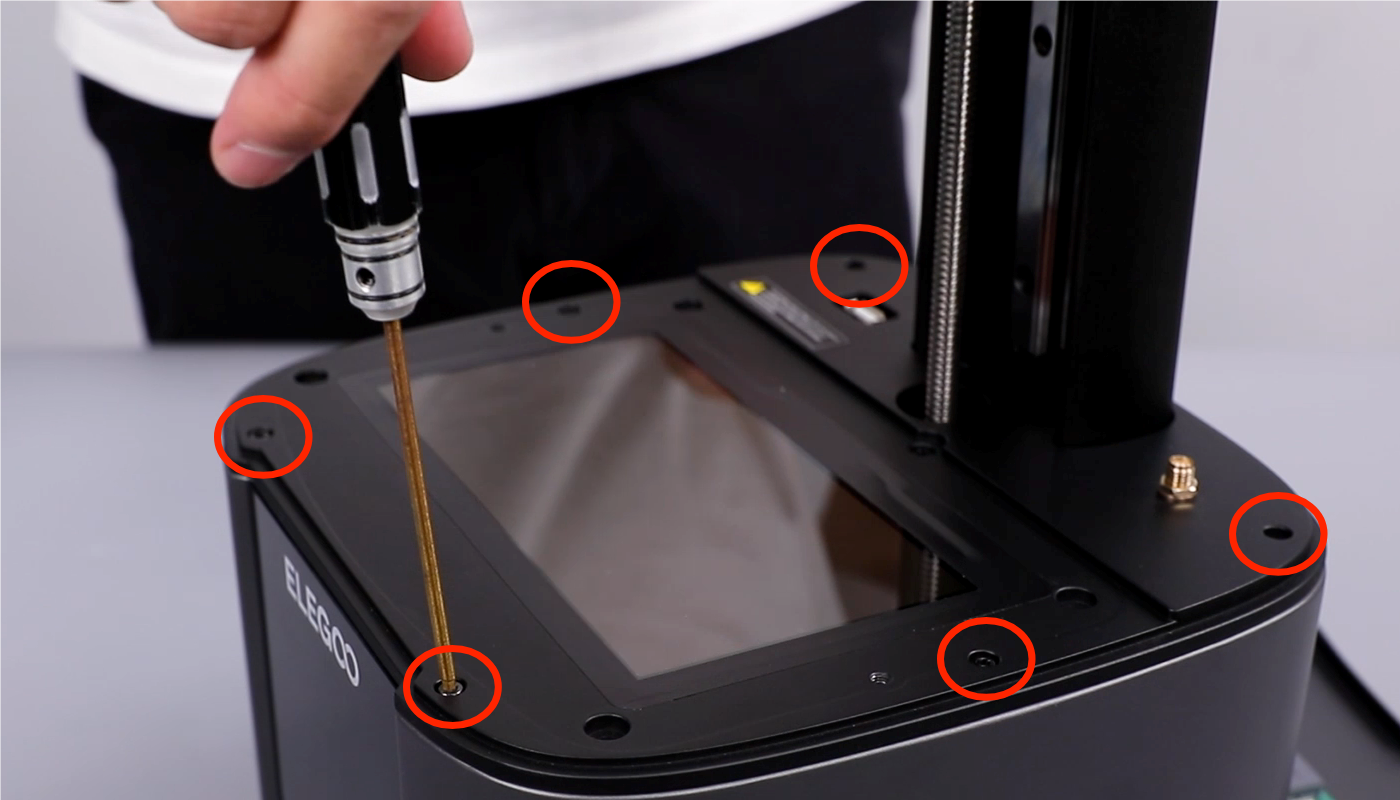

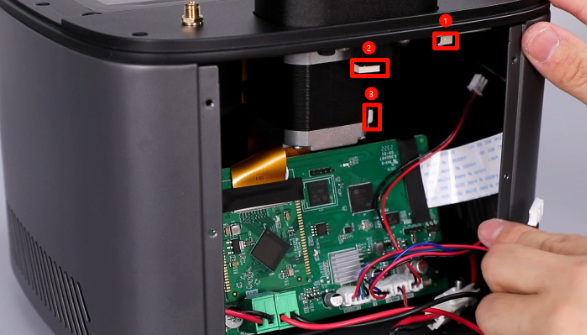

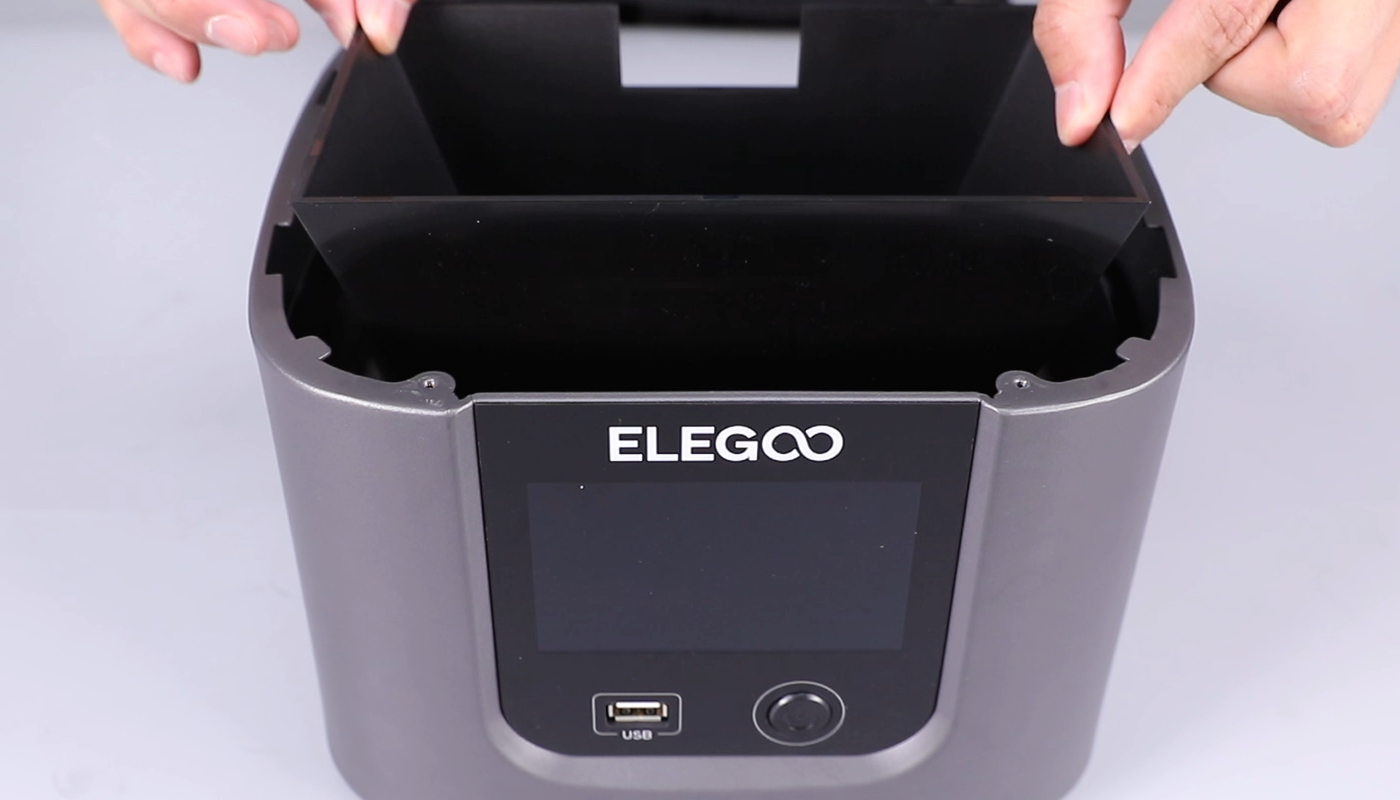

Desconectá el cable del limit switch, el cable de conexión del motor y el cable USB del purificador. Con la llave Allen de 2.5mm, aflojá los seis tornillos de la carcasa intermedia (tené cuidado con los cables) y retirá la carcasa.

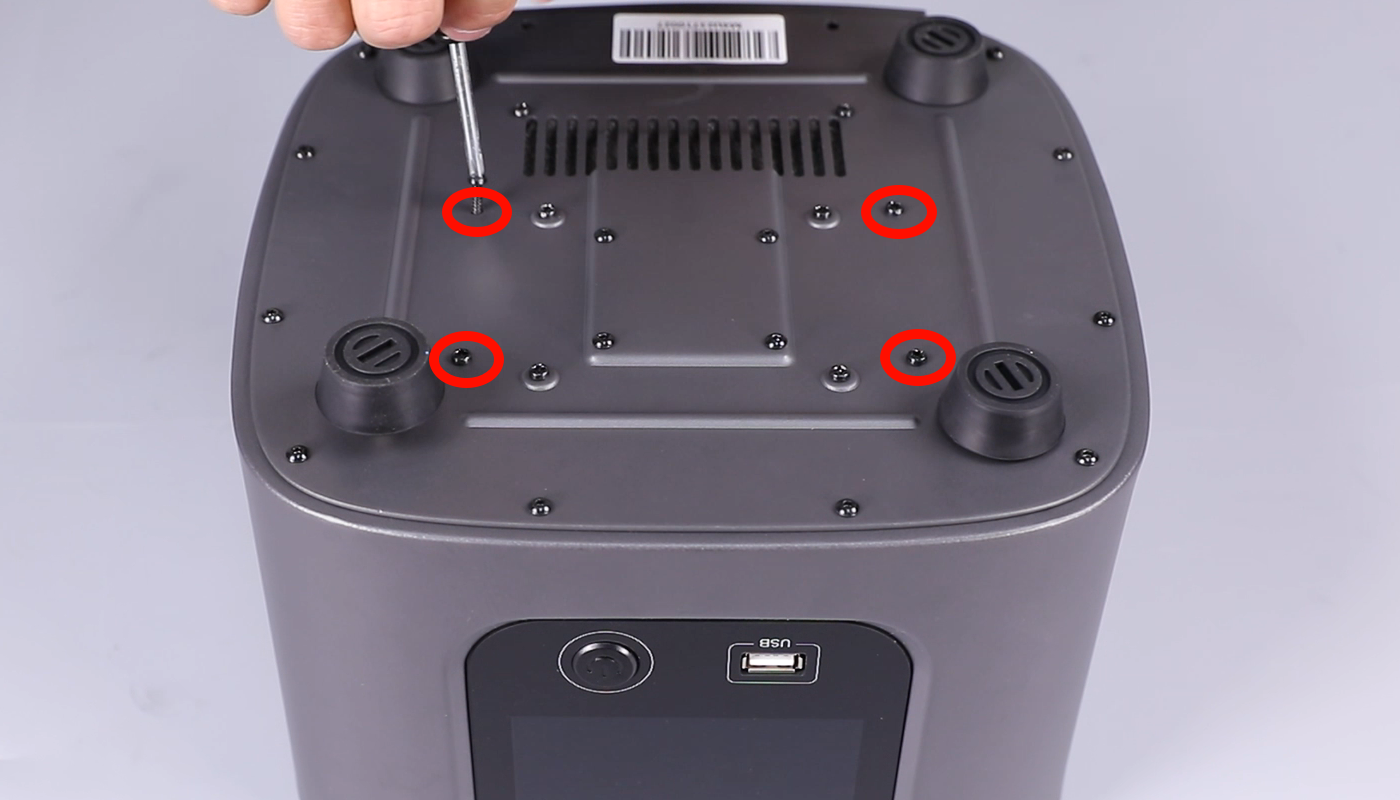

Usando el destornillador Phillips, aflojá los cuatro tornillos que sujetan el protector de la lente en la base. Desconectá los cables del ventilador de la placa madre y retirá el protector (fijate que está unido a un ventilador de enfriamiento).
Con la llave Allen de 2.0mm, aflojá los cuatro tornillos de la lente. Sacá la lente y su junta (si tenés una junta nueva, podés saltear este paso).
Prepará la lente nueva y ponela en su lugar. Instalá la junta y ajustá los cuatro tornillos con la llave Allen de 2.0mm. Poné un pedazo de papel entre la lente nueva y la superficie para protegerla; manejala con cuidado porque cualquier daño influye en la calidad de impresión.

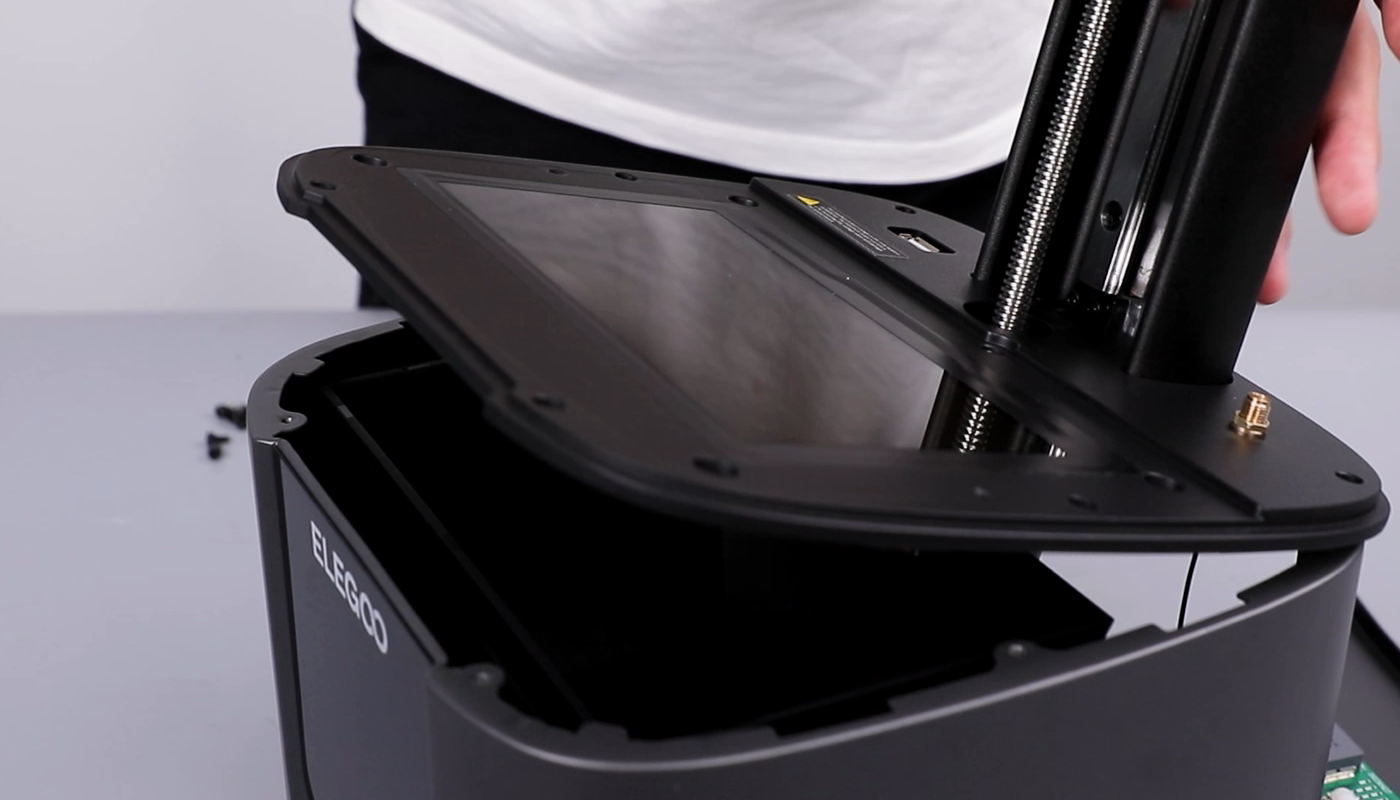

Alineá el protector de la lente con los agujeros de montaje, volvé a conectar el cable del ventilador y ajustá los cuatro tornillos con el destornillador Phillips. Luego, ubicá la carcasa intermedia en su posición y ajustá los seis tornillos con la llave Allen de 2.5mm.
Conectá la antena Wi-Fi y aseguralla con cinta negra. Insertá el cable de la LCD en su puerto, bajá la traba y pegá la cinta negra encima.
Conectá el cable del limit switch, el del motor y el cable USB del purificador. Colocá la tapa trasera y ajustá los dos tornillos de la tapa inferior con la llave Allen de 2.5mm.
Finalmente, ajustá los seis tornillos de la tapa trasera con la llave Allen de 2.0mm. Prendé la impresora y, en la pantalla táctil, seleccioná Tool - Screen Exposure - ELEGOO. Si la LCD y la pantalla táctil funcionan bien, la impresora ya está lista para usar.
