Reemplazo del motor del eje X

En esta guía te explicamos cómo cambiar el motor del eje X de tu impresora. Seguí el paso a paso para desarmar la cubierta frontal, instalar el motor nuevo y volver a ensamblar todo de manera segura.

Herramientas y materiales

• Una llave Allen de 2.0 mm
• Una llave Allen de 2.5 mm
• Un motor del eje X nuevo

Instrucciones

1. Apagá la impresora y desenchufá el cable de alimentación.

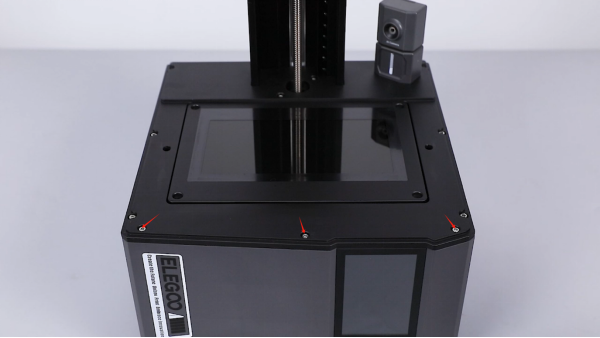

2. Usá una llave Allen de 2.5 mm para aflojar los 3 tornillos de la parte superior de la cubierta frontal.

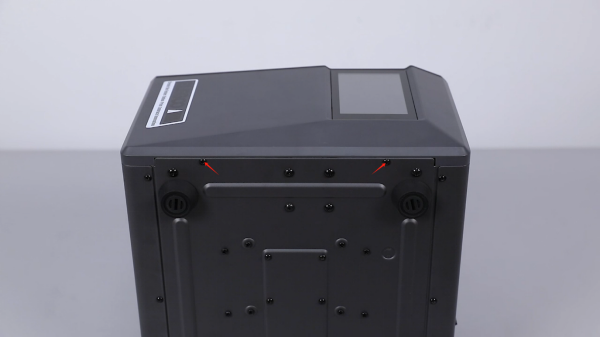

3. Usá una llave Allen de 2.0 mm para aflojar los 2 tornillos que están abajo de la cubierta frontal.

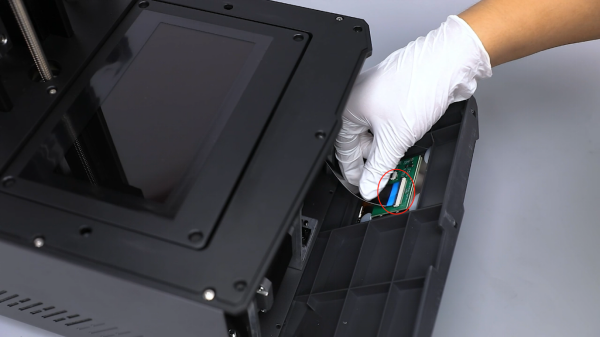

4. Separá un poco la cubierta frontal y despegá la cinta negra del puerto de la pantalla táctil. Levantá la trabita de los cables flex y desconectá los cables de la pantalla. (Guardá la cinta para usarla después).
5. Girá el eje X y dejá los tornillos de fijación del eje rotativo mirando para adelante.

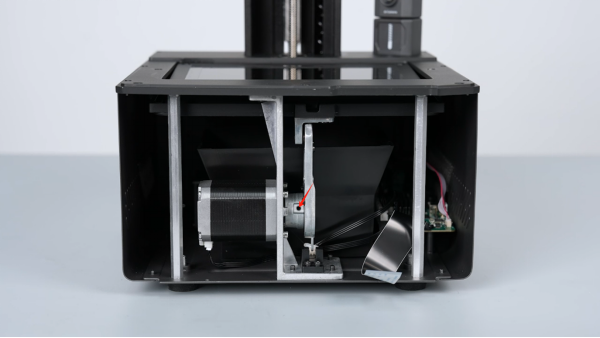

6. Usá una llave Allen de 2.0 mm para aflojar el tornillo que agarra el eje rotativo.

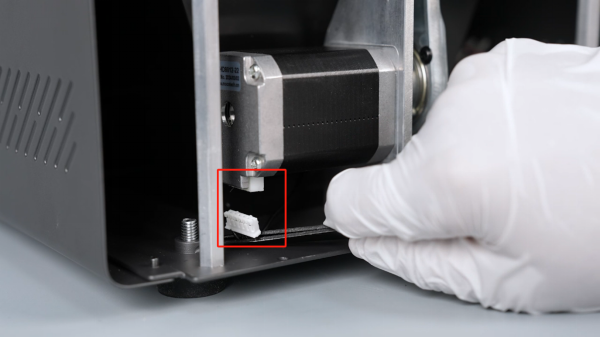

7. Desconectá los cables flex del puerto del motor del eje X.

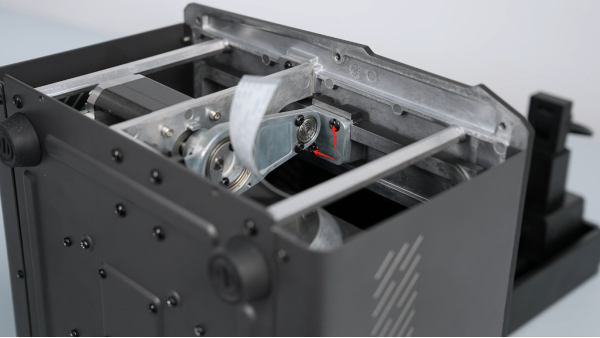

8. Acostá la impresora apoyándola sobre la parte de atrás. Usá una llave Allen de 2.5 mm para aflojar los 2 tornillos que aseguran el eje rotativo del eje X.

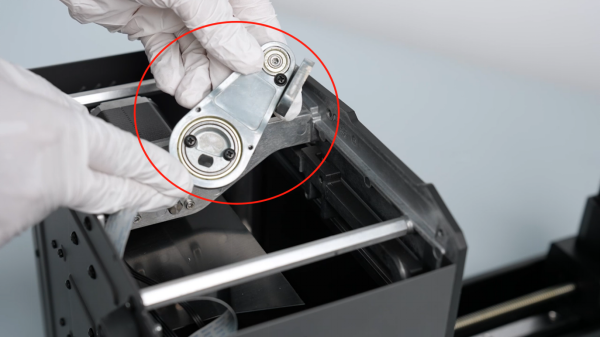

9. Sacá el eje rotativo del eje X.

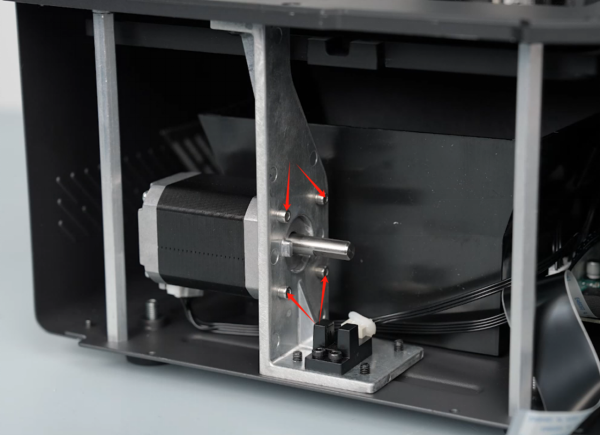

10. Usá una llave Allen de 2.5 mm para aflojar los 4 tornillos que agarran el motor del eje X. Retirá el motor viejo.

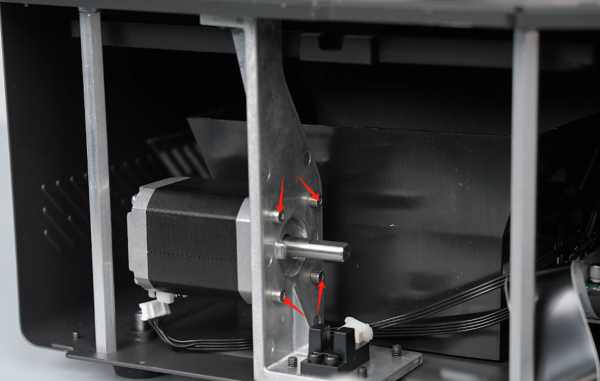

11. Agarrá el motor del eje X nuevo. Ponelo en su lugar alineándolo con los agujeros de los tornillos. Usá una llave Allen de 2.5 mm para ir apretando los 4 tornillos que aseguran el motor.
    Nota: Te sugerimos ir apretando los tornillos de a poco en varias pasadas.
12. Girá el eje del motor para alinear la parte chata con la posición de los tornillos.
13. Prepará el eje rotativo del eje X. Poné la parte fija de los tornillos para arriba y ubicá el eje rotativo en su lugar, alineándolo con el eje del motor.
14. Usá una llave Allen de 2.5 mm para apretar los 2 tornillos que fijan el eje rotativo del eje X.

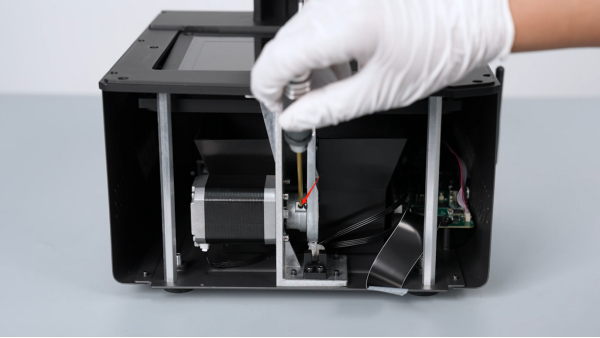

15. Fijate que el frente del eje del motor quede alineado con la cara lateral del eje rotativo del eje X. Usá una llave Allen de 2.0 mm para apretar el tornillo que asegura el eje rotativo.
16. Conectá los cables flex en el motor del eje X.
17. Girá el eje X para asegurarte de que se mueva fluido y no se trabe.

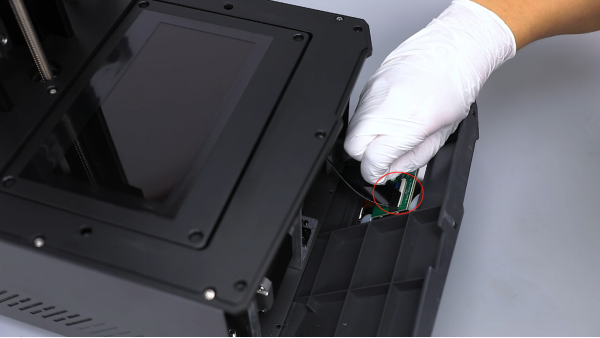

18. Agarrá la cubierta frontal. Meté los cables flex de la pantalla en su puerto y pegale la cinta negra encima.
    Nota: Los cables flex de la pantalla tienen una posición fija de instalación.
19. Acomodá la cubierta frontal en su lugar alineándola con los agujeros. Usá una llave Allen de 2.5 mm para apretar los 3 tornillos de la parte superior.
20. Usá una llave Allen de 2.0 mm para apretar los 2 tornillos de abajo de la cubierta frontal.
21. Prendé la impresora. Cuando termine de hacer el auto-chequeo, ya la podés usar.

Galería de referencia

Fuente: Adaptado al español desde el wiki oficial Elegoo (licencia CC BY-SA). Revisión técnica por equipo Breva.
