En esta guía te explicamos paso a paso cómo cambiar la placa base de tu máquina de curado Mercury Xs Bundle. Es un proceso directo que requiere un poco de maña con los cables y las herramientas básicas que vienen con el equipo.
Herramientas y materiales
Vas a necesitar una llave Allen de 2.5 mm, una llave Allen de 2.0 mm, precintos y un marcador.
Pasos de la operación

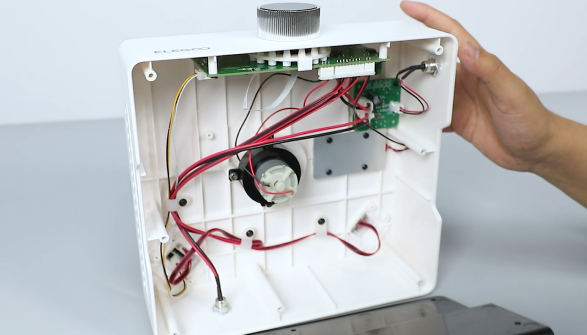

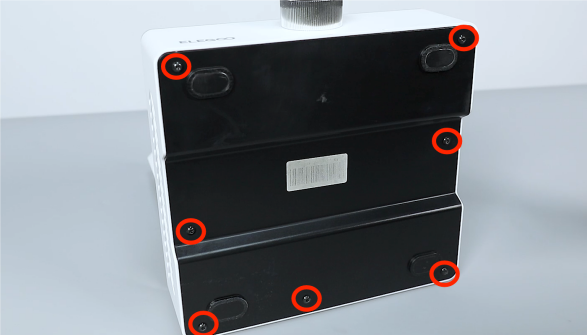

1. Usá la llave Allen de 2.5 mm para aflojar los 7 tornillos que sujetan la tapa inferior y sacala.

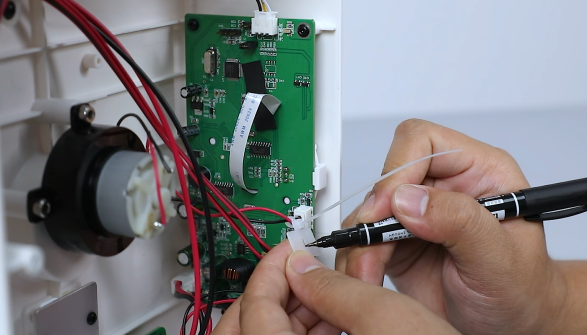

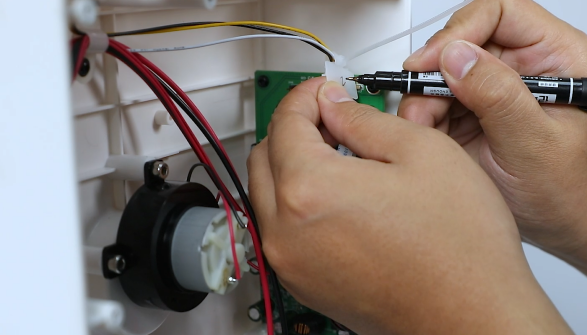

2. Usá los precintos para asegurar el puerto inferior y marcalo como "1", y el puerto superior como "2".

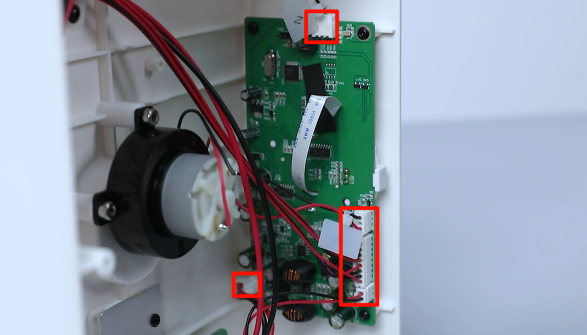

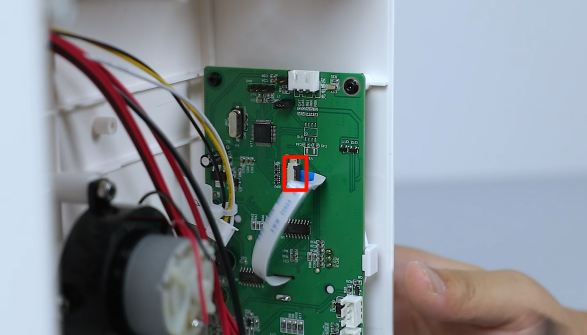

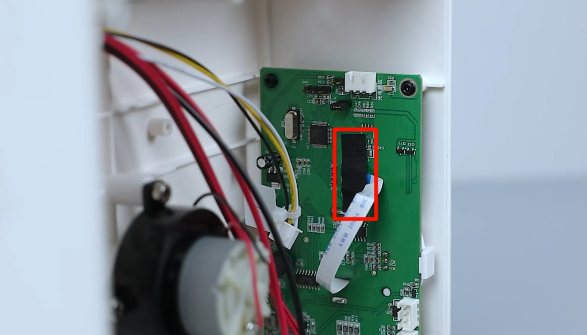

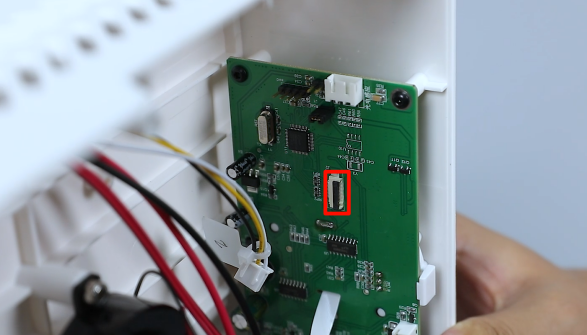

3. Desconectá los cables de todos los puertos de la placa base. Despegá la cinta negra del puerto de la perilla de la placa base. Levantá la pestaña de presión de los cables cinta (ribbon cables) y quitalos.

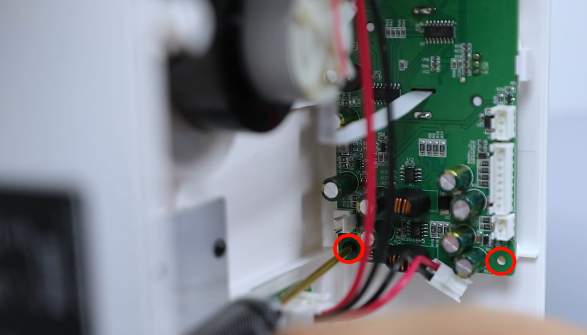

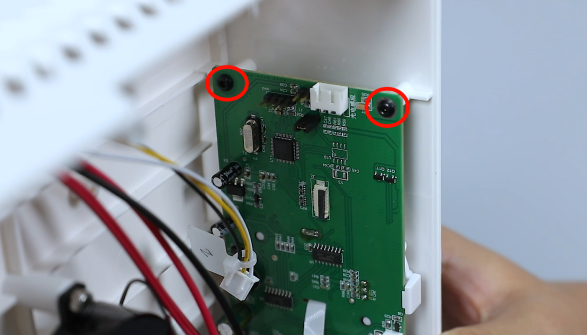

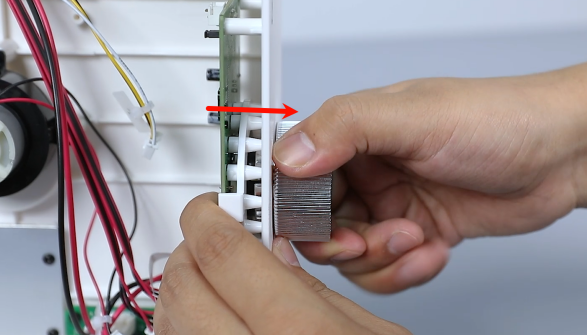

4. Usá la llave Allen de 2.0 mm para aflojar los 4 tornillos que aseguran la placa base y tirá de la perilla para sacarla.
5. Retirá la placa base vieja. Abrí un extremo del clip para sacar la columna guía de luz de la placa base.
6. Prepará la nueva placa base. Colocá la columna guía de luz en su posición original alineándola con los agujeros de posicionamiento. Ojo: presioná la columna guía de luz al instalarla para asegurar que el clip quede firme.
7. Instalá el conjunto de la placa base en la posición original alineándolo con los agujeros de posicionamiento y retirá el anillo exterior. Presioná la placa base alineándola con la posición de instalación del clip para asegurar que quede fija.

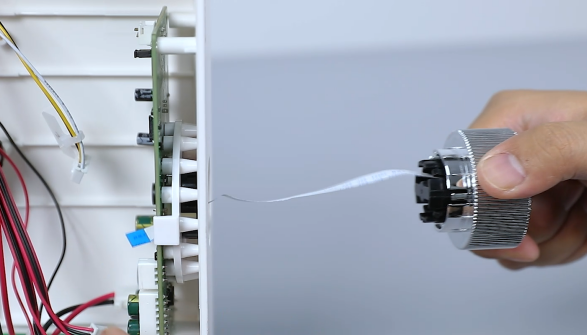

8. Retirá el anillo interior de la perilla, pasá el cable cinta de la perilla a través del agujero y acomodá los cables. Presioná el anillo interior de la perilla hacia adentro.
9. Usá la llave Allen de 2.0 mm para apretar los 4 tornillos que aseguran la placa base y conectá los cables en sus respectivos puertos.
10. Conectá los cables cinta en sus posiciones originales y presioná la tapa con firmeza. Usá cinta negra para pegar la tapa de presión de los cables cinta.
11. Poné la tapa inferior en su lugar alineándola con los agujeros de los tornillos. Usá la llave Allen de 2.5 mm para apretar los 7 tornillos.
12. Colocá la tapa exterior. Encendé la máquina de curado y configurá el tiempo. Ya podés usar el equipo una vez que verifiques que funciona normalmente.
