En esta guía te mostramos paso a paso cómo cambiar la pantalla LCD de tu Mars 4 Ultra. Acordate de trabajar con cuidado y tener a mano las herramientas necesarias para no dañar los componentes internos.
Herramientas y Materiales
- Llave Allen de 2.5 mm x 1
- Llave Allen de 2.0 mm x 1
- Guantes
Instrucciones

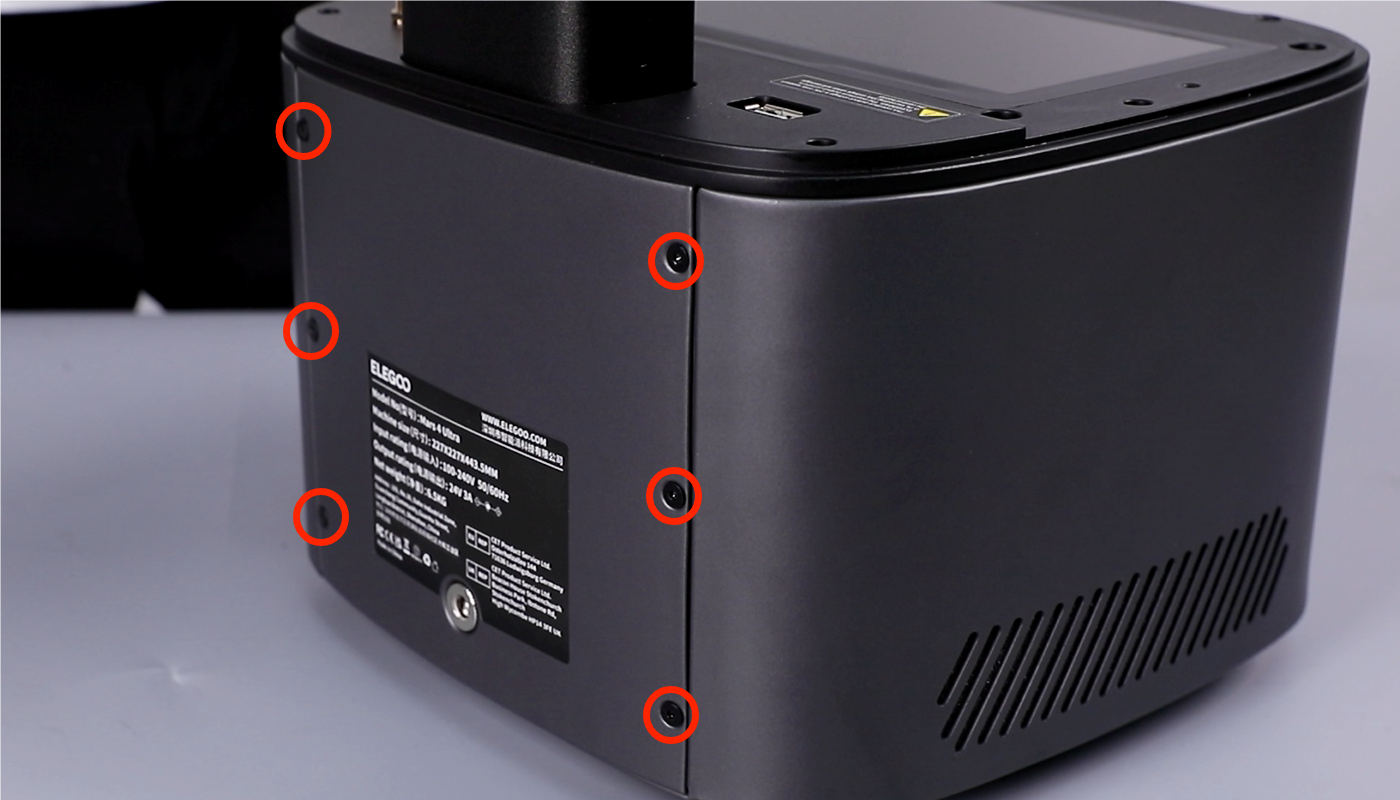

Con la llave Allen de 2.0 mm, sacá los seis tornillos que agarran la tapa trasera.

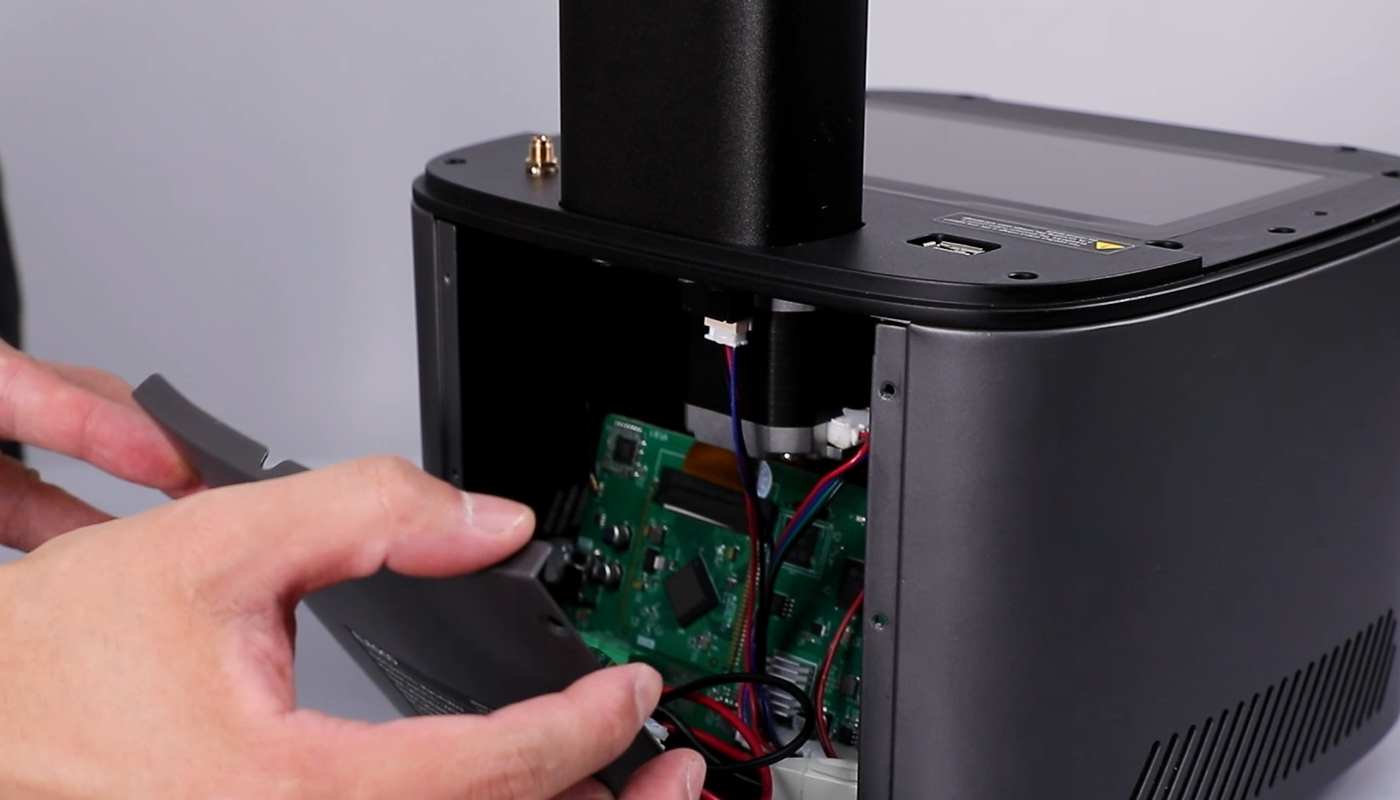

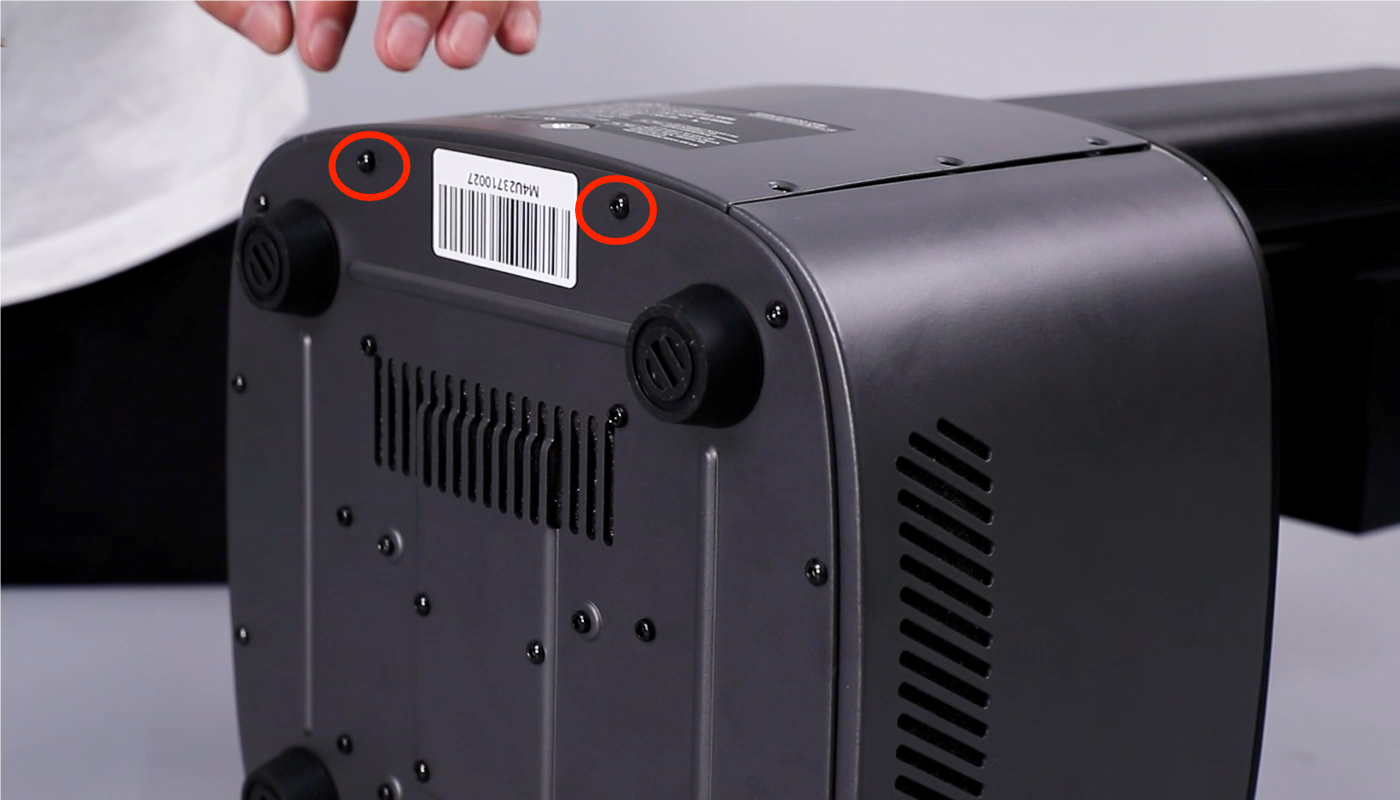

Usando la llave Allen de 2.5 mm, sacá los dos tornillos de la tapa inferior de la impresora. Retirá la tapa inferior.

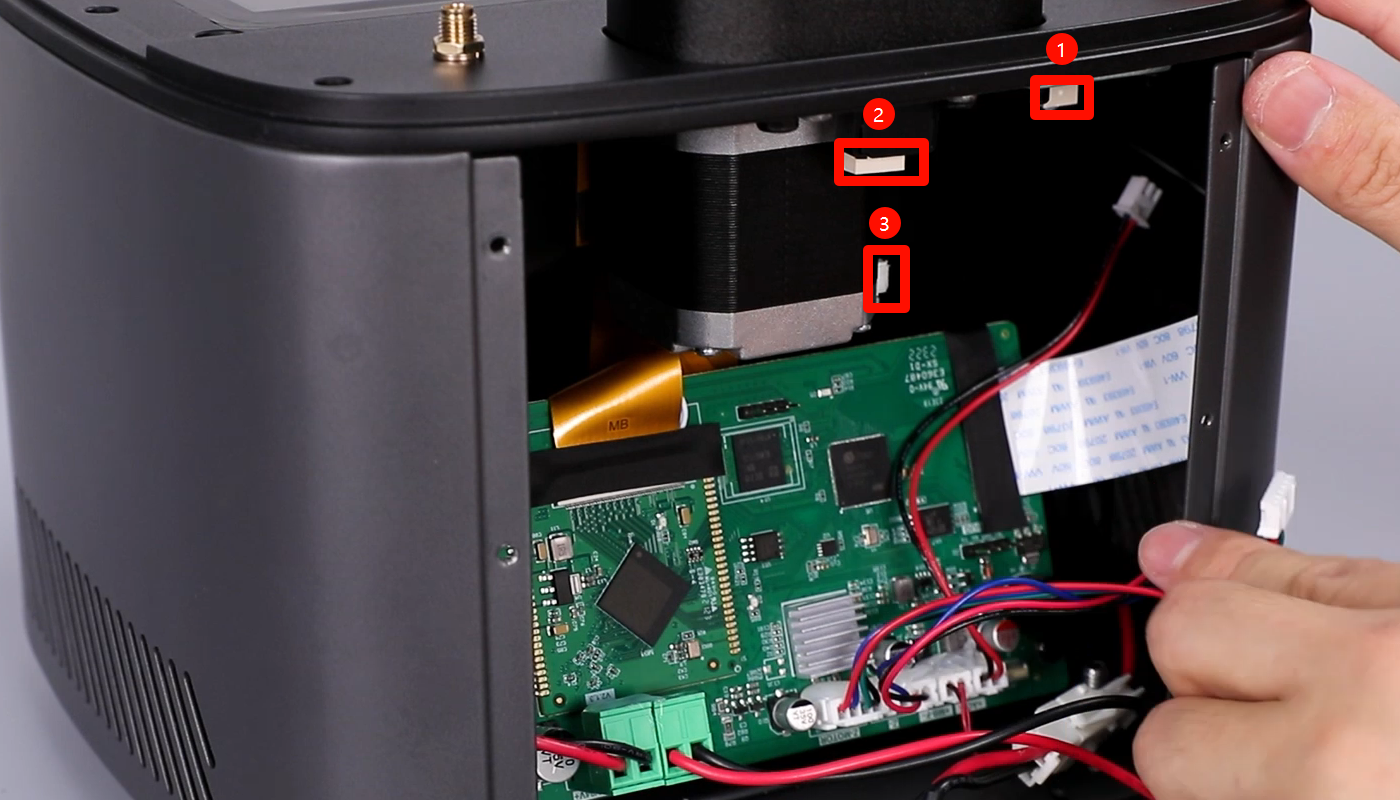

Desconectá ① el cable del motor, ② el cable del switch de límite, y ③ el cable USB del purificador.

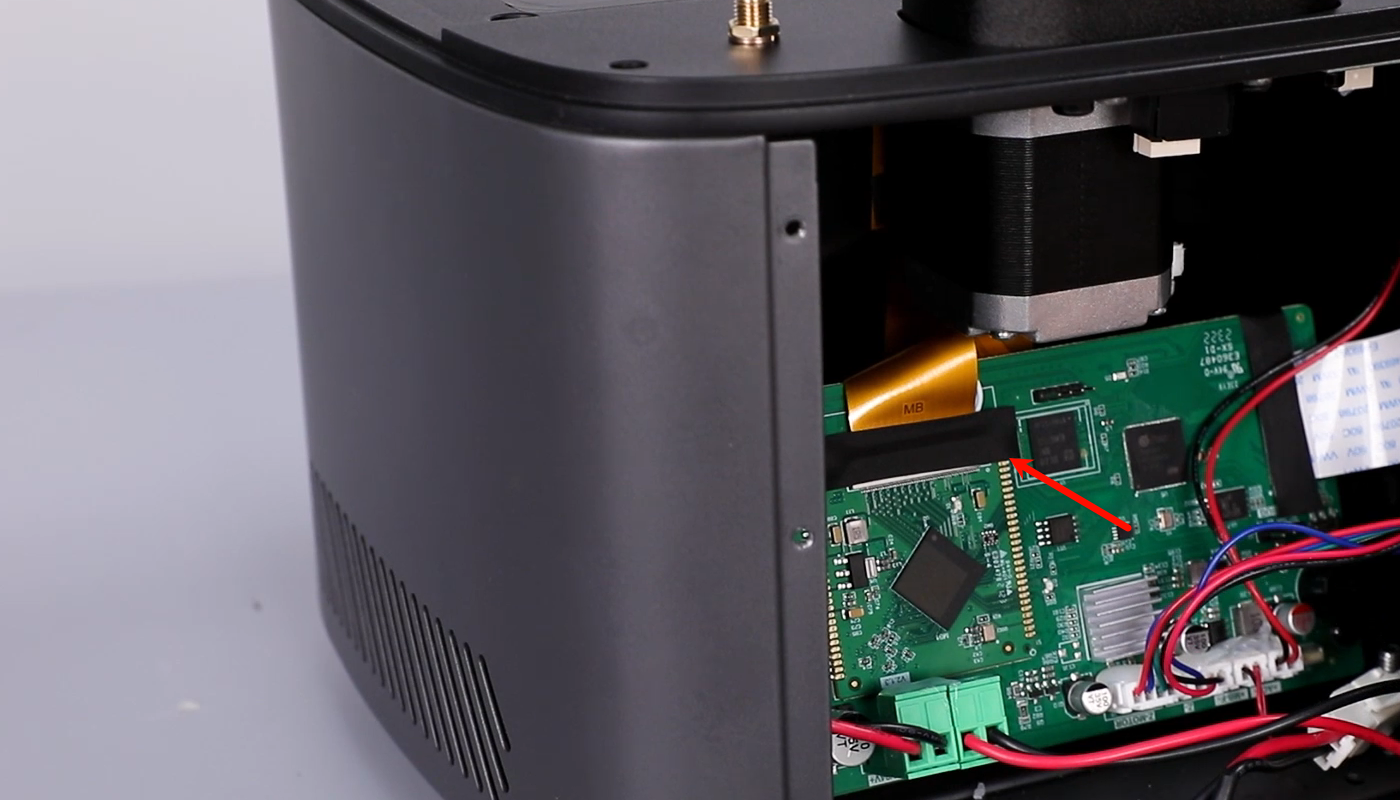

Despegá la cinta negra del puerto del cable flex del LCD. Levantá la trabita que asegura el cable flex y sacalo.

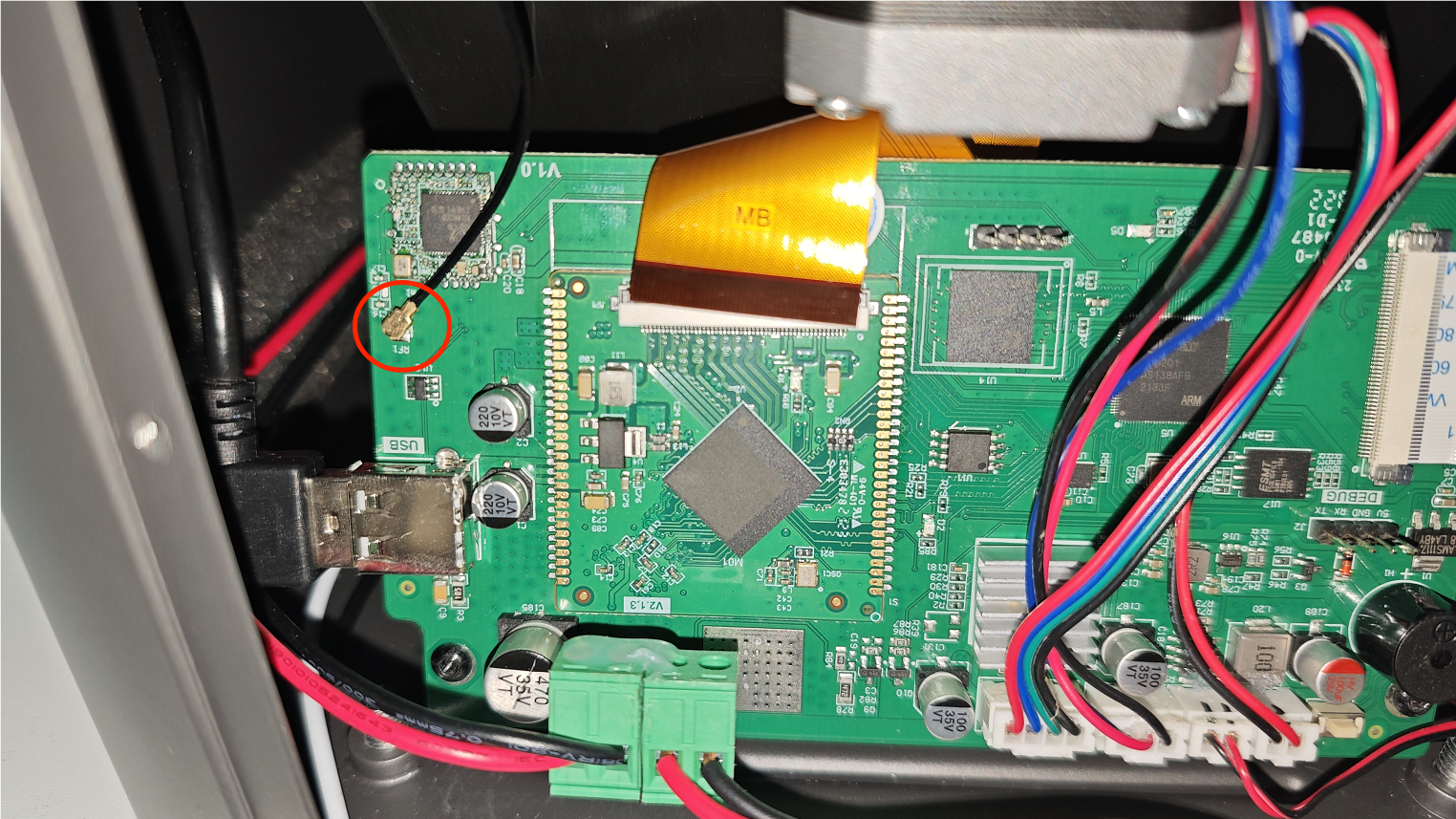

Despegá la cinta negra pegada en el puerto de la antena Wi-Fi. Desconectá la antena.

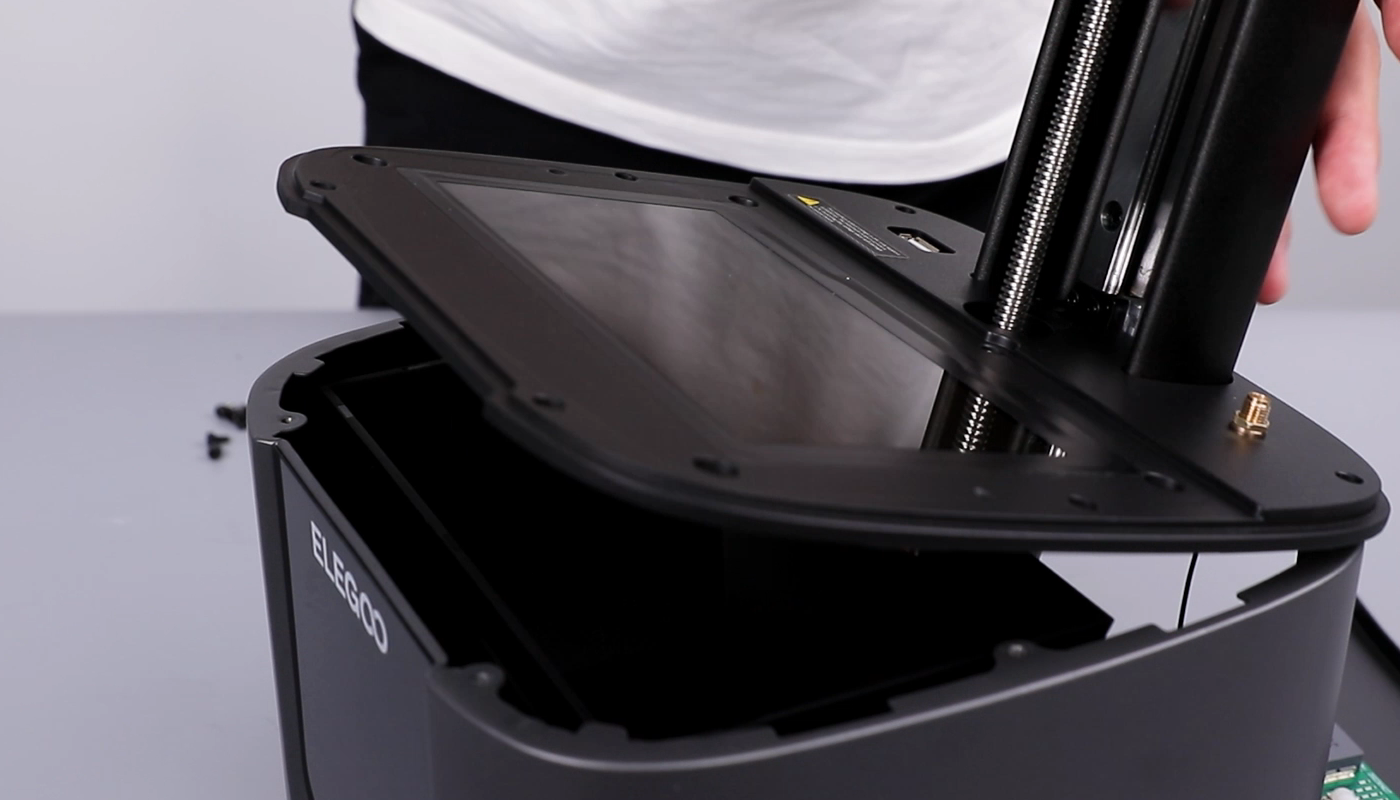

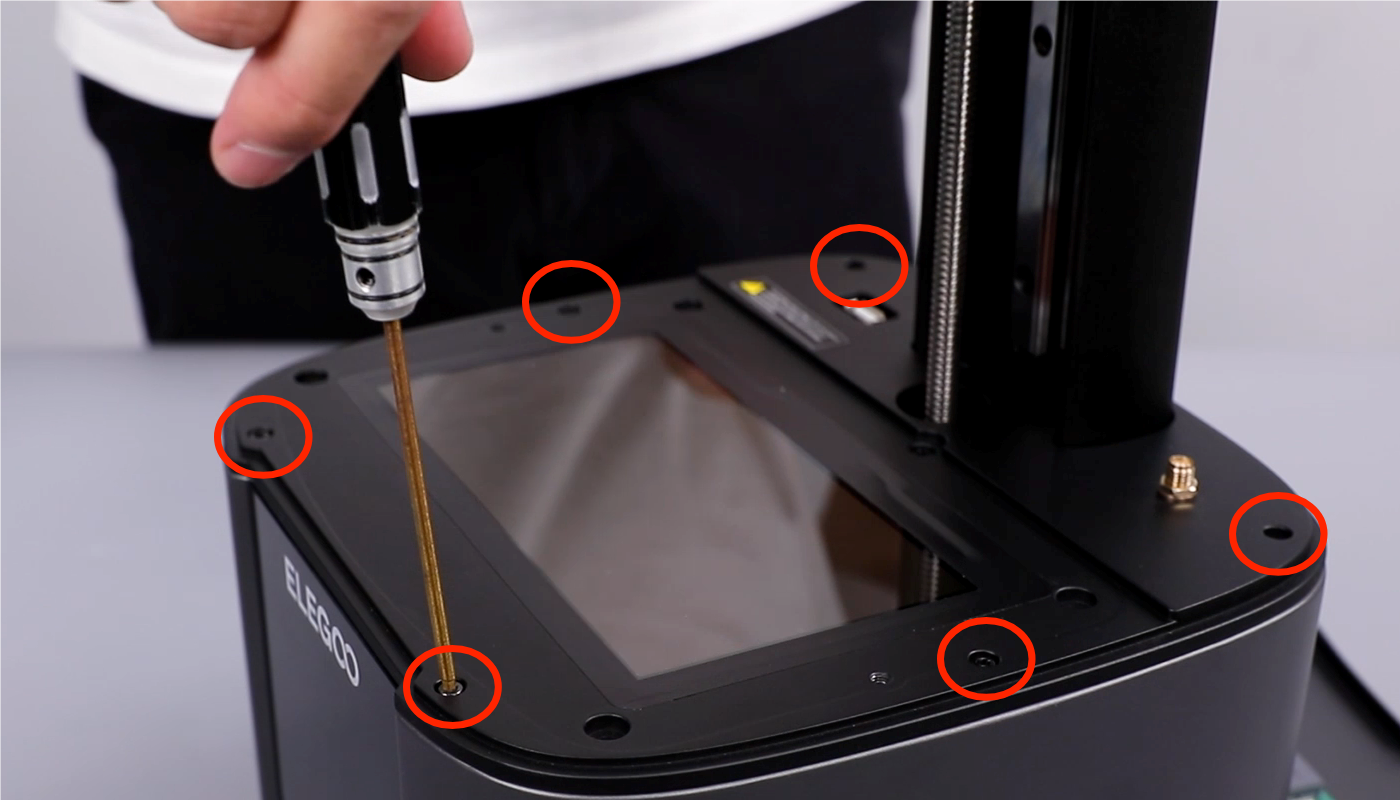

Con la llave Allen de 2.5 mm, aflojá los seis tornillos de la carcasa intermedia (¡ojo con los cables!). Retirá la carcasa intermedia.

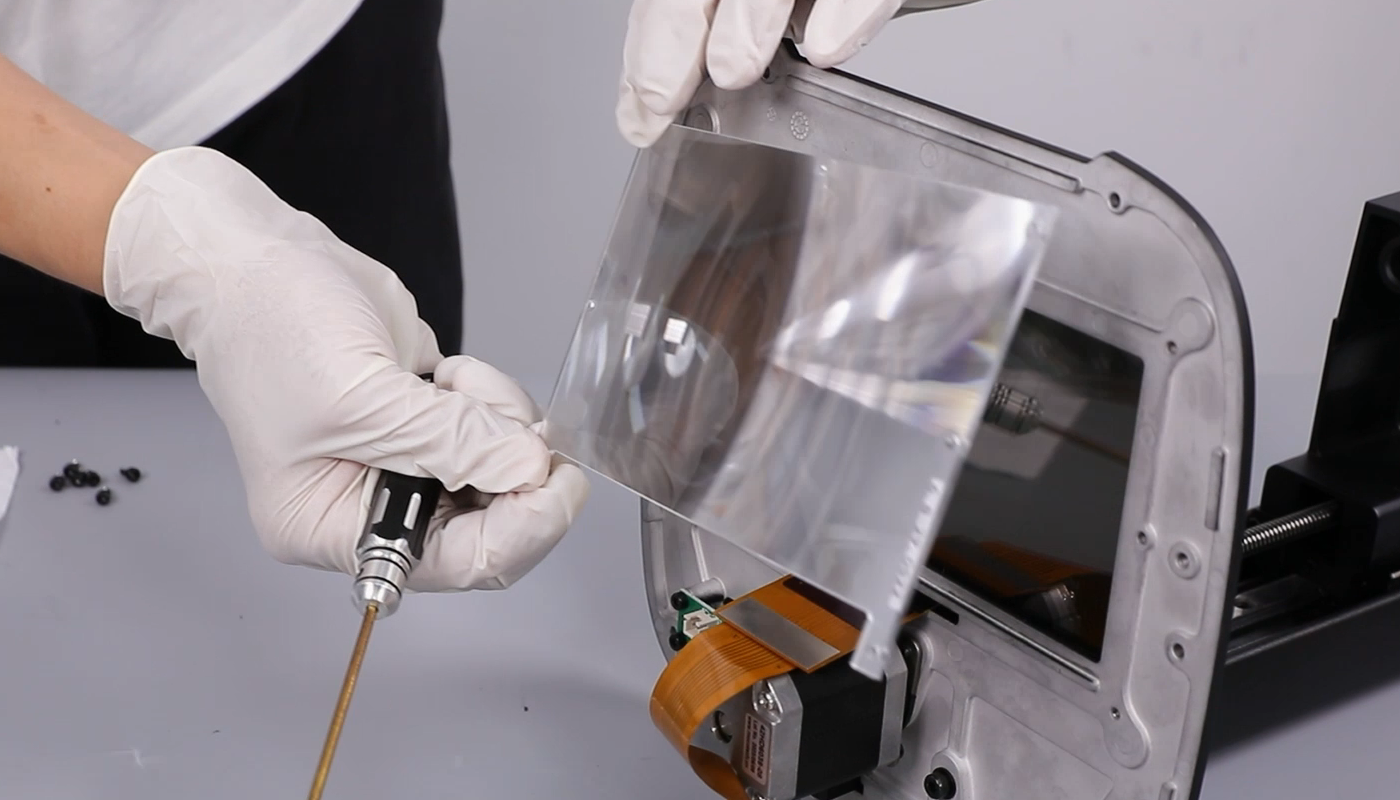

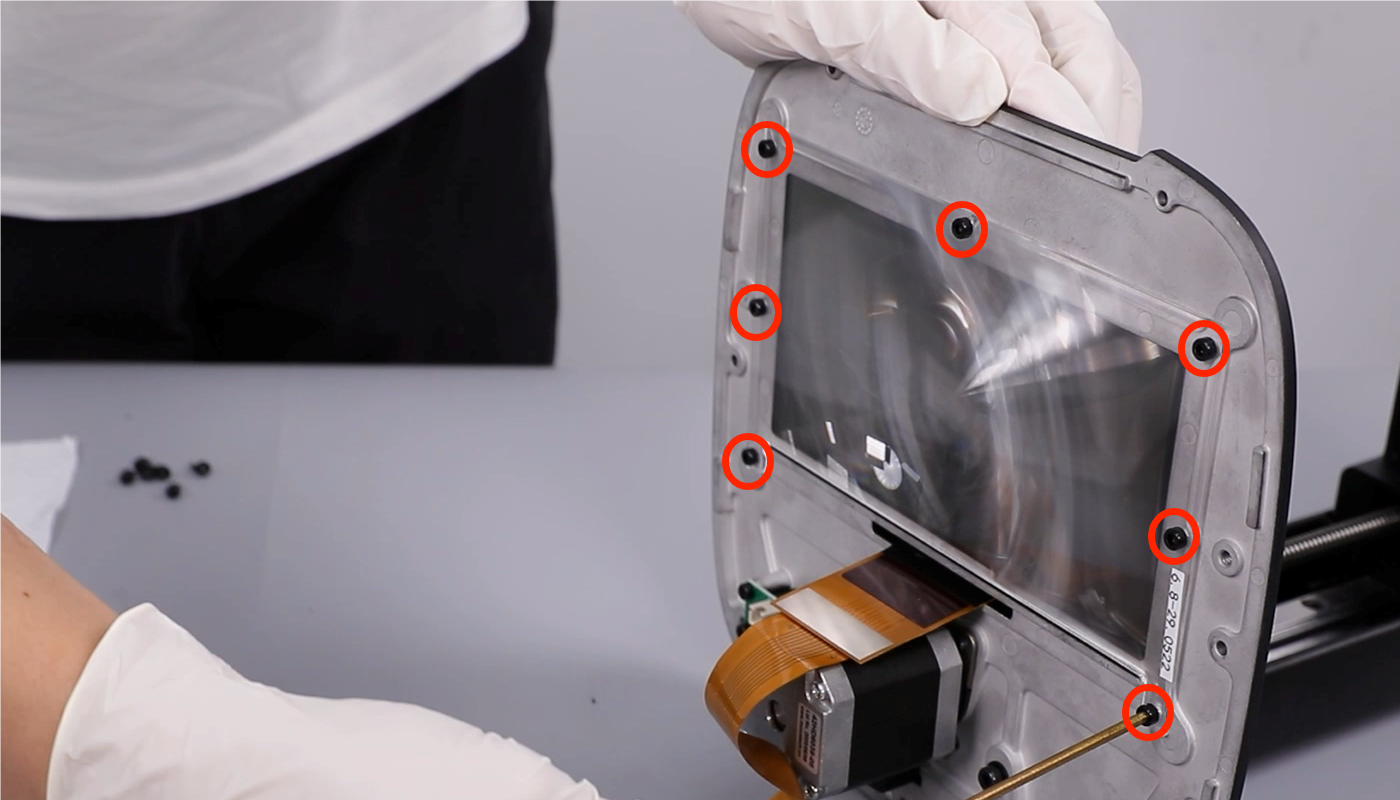

Usando la llave Allen de 2.5 mm, sacá los siete tornillos que sujetan el lente Fresnel y retirá los ventiladores. Apoyalo sobre un papel limpio o un paño que no deje pelusa. NOTA: No rayes ni ensucies la superficie, sino te va a arruinar los resultados de impresión.
Despegá la cinta negra pegada a la pantalla.

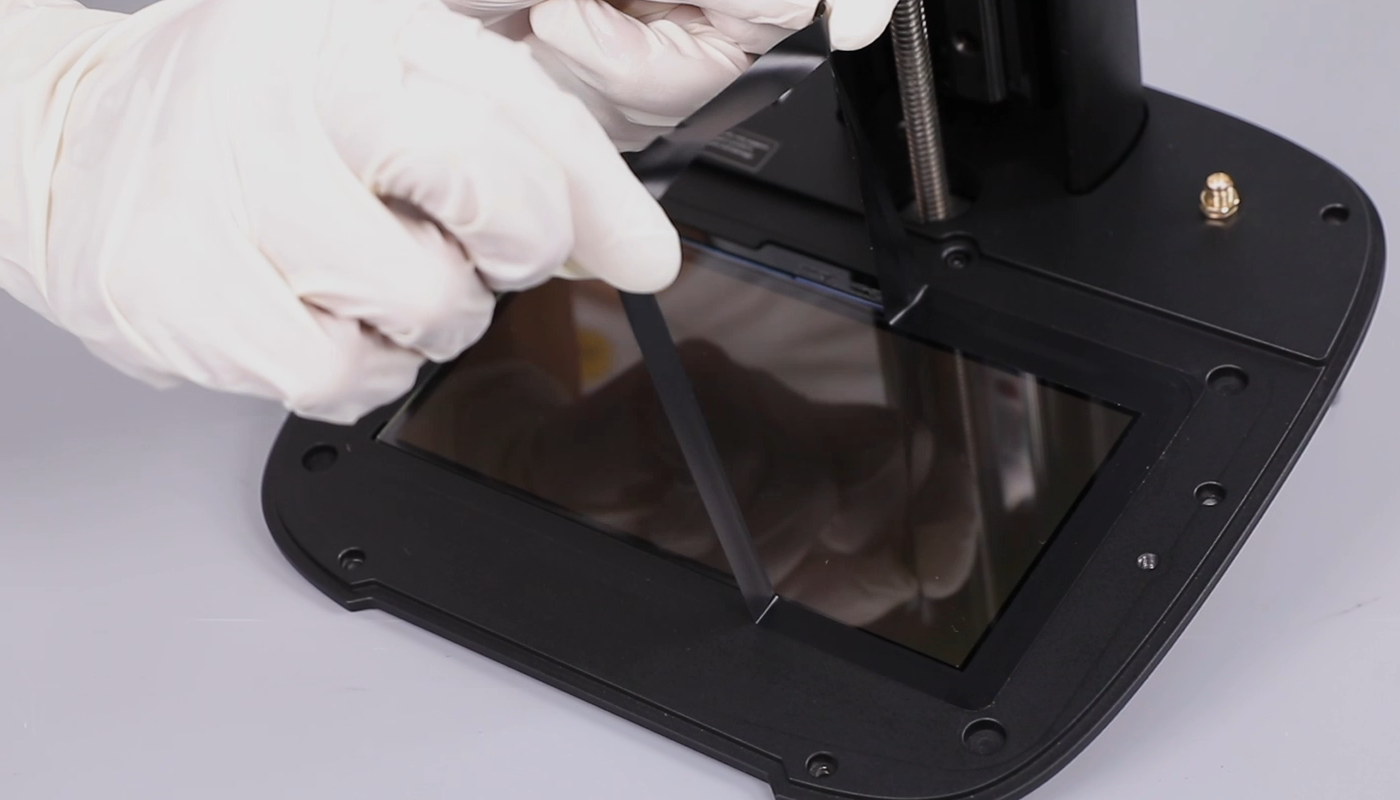

Dale calor a la pantalla con un secador de pelo. Empujala desde una de las esquinas traseras y sacala. Limpiá los restos de cinta de la carcasa para que sea más fácil pegar la cinta nueva después. NOTA: Si la cinta está muy pegada, limpiala con alcohol y una espátula de plástico.
Prepará la pantalla LCD nueva, los cables y la cinta adhesiva.
Insertá el cable flex en el conector de la placa del LCD y bajá la trabita. Ponele la cinta. Sacale los plásticos protectores de ambos lados a la pantalla. NOTA: Conectá el cable con la parte que dice "LCD" mirando para arriba hacia la pantalla. No lo enchufes al revés.
Pegá la cinta nueva. Sacale los protectores. Instalá la pantalla LCD en la carcasa intermedia. NOTA: Alineá la cinta con la canaleta.
Alineá el lente Fresnel con los agujeros de los tornillos y ubicalo en su posición. Con la llave Allen de 2.5 mm, ajustá los siete tornillos que lo sujetan. NOTA: El lado del lente que tiene la etiqueta tiene que mirar para afuera. No lo pongas al revés y tené cuidado de no rayar la superficie.
Alineá la carcasa intermedia con los agujeros y ponela en posición. Con la llave Allen de 2.5 mm, ajustá los seis tornillos que la aseguran.
Conectá ① el cable del motor, ② el cable del switch de límite, y ③ el cable USB del purificador.
Conectá la antena Wi-Fi y asegurala con cinta negra.
Levantá la trabita del puerto del LCD. Conectá el cable flex del LCD y cerrá la traba. Aseguralo con la cinta negra.
Instalá la tapa trasera. Con la llave Allen de 2.5 mm, ajustá los dos tornillos de la tapa inferior de la impresora.
Con la llave Allen de 2.0 mm, ajustá los seis tornillos de la tapa trasera.
Prendé la impresora. En la pantalla táctil, andá a Tool - Screen Exposure - ELEGOO. Si la pantalla LCD y la táctil andan bien, la impresora ya está lista para usar.
Galería de referencia
Fuente: Adaptado al español desde el wiki oficial Elegoo (licencia CC BY-SA). Revisión técnica por equipo Breva.
